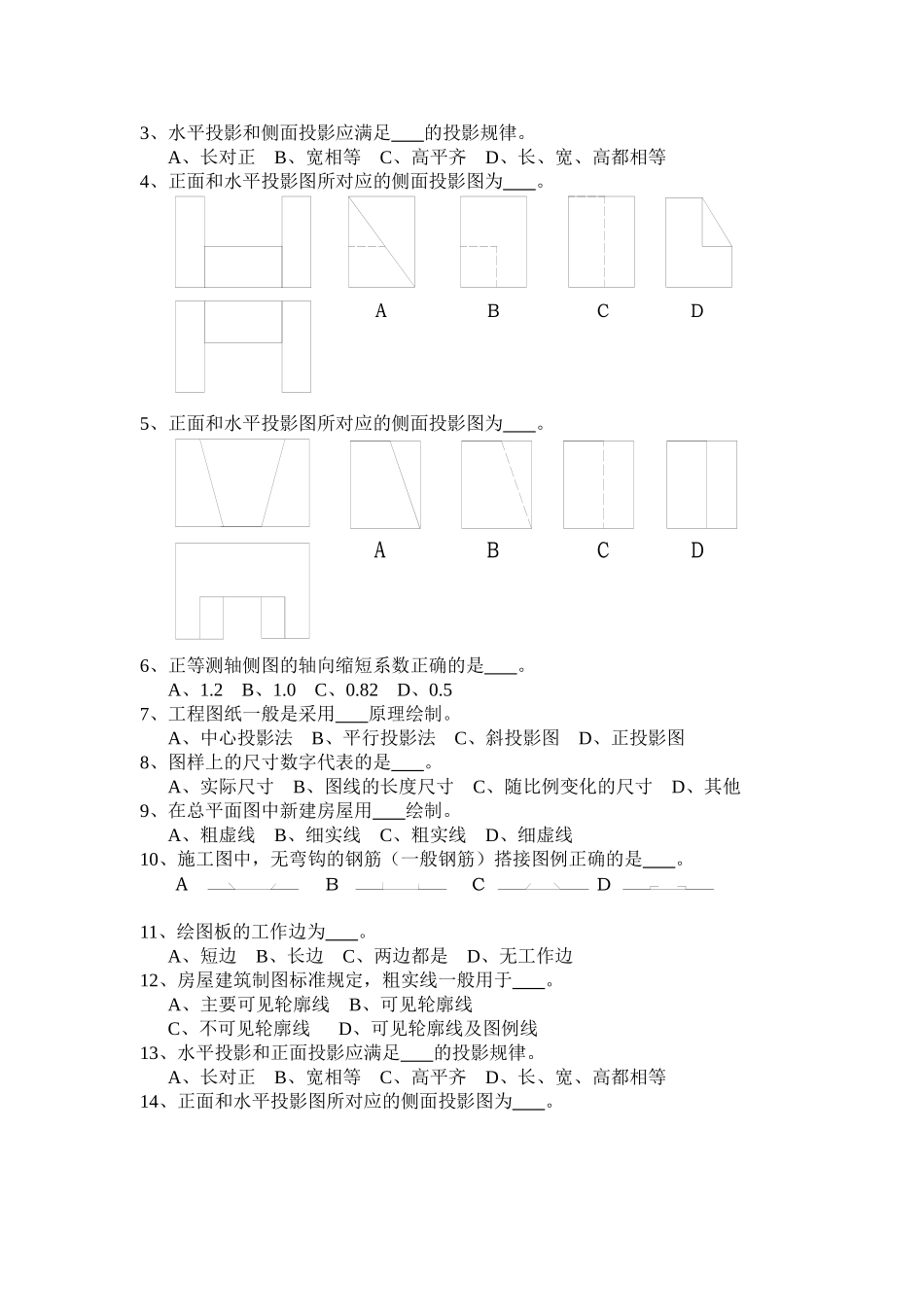

《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。2、剖切位置符号长度为mm，剖切投射方向符号长度为4-6mm。3、房屋施工图由于专业分工的不同，分为、、。4、在建筑施工平面图中，横向定位轴线应用于建筑物，轴线编号用从左到右依次编写；纵向定位轴线应用于建筑物，轴线编号用从下至上顺序编写。5、房屋结构施工图一般包括、、。6、国标规定建筑平面图中剖到的墙柱断面轮廓用；看到的构配件用；被挡住的构配件轮廓用。7、写出下列常用构件的代号名称：M、C、MC、J、Z、GL。8、在物体三个投影图之间存在的关系：、、。9、二级钢和三级钢符号分别为和。10、在平面布置图上表示各构件尺寸和配筋的方式，分、、方式共三种。一、填空题11、E号轴线之后附加的第2根轴线如何表示。12、指北针所绘圆的直径为mm，指北针尾部宽度为mm。13、房屋施工图由于专业分工的不同，分为、、方式共三种。14、一套建筑施工图一般包括建筑、、、。15、建筑平面图中外部的三道尺寸，由外向内依次是、、16、房屋结构施工图的图样一般包括和两种。17、写出下列常用结构构件的代号名称：B、L、QL、J、Z、GL。、18、在结构施工图上：4根直径为22的二级钢8；加密区间距为100，非加密区间距为200，直径为10的一级钢。19、钢筋混凝土构件中的钢筋按其作用分为、、、。20、柱的平法施工图系在柱平面布置图上采用或方式表达。二、选择题1、A2幅面图纸尺寸b×l（单位：毫米）正确的是。A、594×841B、841×420C、420×594D、420×2972、平面与某投影面平行，则在该投影面上投影为。A、一直线B、一斜线C、平面实形D、其他Label2Label13、水平投影和侧面投影应满足的投影规律。A、长对正B、宽相等C、高平齐D、长、宽、高都相等4、正面和水平投影图所对应的侧面投影图为。ABCD5、正面和水平投影图所对应的侧面投影图为。ABCD6、正等测轴侧图的轴向缩短系数正确的是。A、1.2B、1.0C、0.82D、0.57、工程图纸一般是采用原理绘制。A、中心投影法B、平行投影法C、斜投影图D、正投影图8、图样上的尺寸数字代表的是。A、实际尺寸B、图线的长度尺寸C、随比例变化的尺寸D、其他9、在总平面图中新建房屋用绘制。A、粗虚线B、细实线C、粗实线D、细虚线10、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是。ABCD11、绘图板的工作边为。A、短边B、长边C、两边都是D、无工作边12、房屋建筑制图标准规定，粗实线一般用于。A、主要可见轮廓线B、可见轮廓线C、不可见轮廓线D、可见轮廓线及图例线13、水平投影和正面投影应满足的投影规律。A、长对正B、宽相等C、高平齐D、长、宽、高都相等14、正面和水平投影图所对应的侧面投影图为。ABCD15、正面和水平投影图所对应的侧面投影图为。ADCB16、建筑施工图中除了标高用到了m做单位还有用到了m作单位。A、底层平面层B、标准层C、立面图D、总平面图17、建筑剖面图剖切符号一般应标注在。A、标准层平面B、底层平面C、顶层平面D、其他18、当比例为1:50时，图上量得长度为30mm，实际长度为m。A、1.5B、15C、0.15D、3019、在总平面图中未来待建房屋用绘制。A、粗虚线B、细实线C、粗实线D、细虚线20、楼（屋）盖建筑构造层次表达一般不会出现在。A、剖面图B、墙体剖面C、施工说明D、立面图三、识图（1）看下图回答问题三、识图题（1）KZ2500mm×600mm4根直径22mm的II级钢筋直径8mm的I级钢筋，间距200mm布置（2）240C1，1500mm、C2，1200mmM1，1800mm、M2，1200mm、M3，1000mm、M4，800mmC1、M1、台阶、楼梯间西90020（3）1、该柱的编号是（），该柱的截面尺寸是（）。2、表示（）3、表示（）（2）看下图回答问题首层平面图1：1001、建筑物外墙厚（）mm。2、列举该层窗的编号及其宽度：（）；列举该层门的编号及其宽度：（）。3、剖切符号可知，剖切平面1-1通过（），投射方向是向（）。4、散水的宽度是（）mm，室外台阶与室内地面的高差是（）mm。（3）画出1-1、2-2断面图，并且标出①、②、④所标钢筋标注的意思。答案一、填空题1、2、6~10，4~63、建筑施工图，结构施工图，设备施工图4、开间，大写阿...
