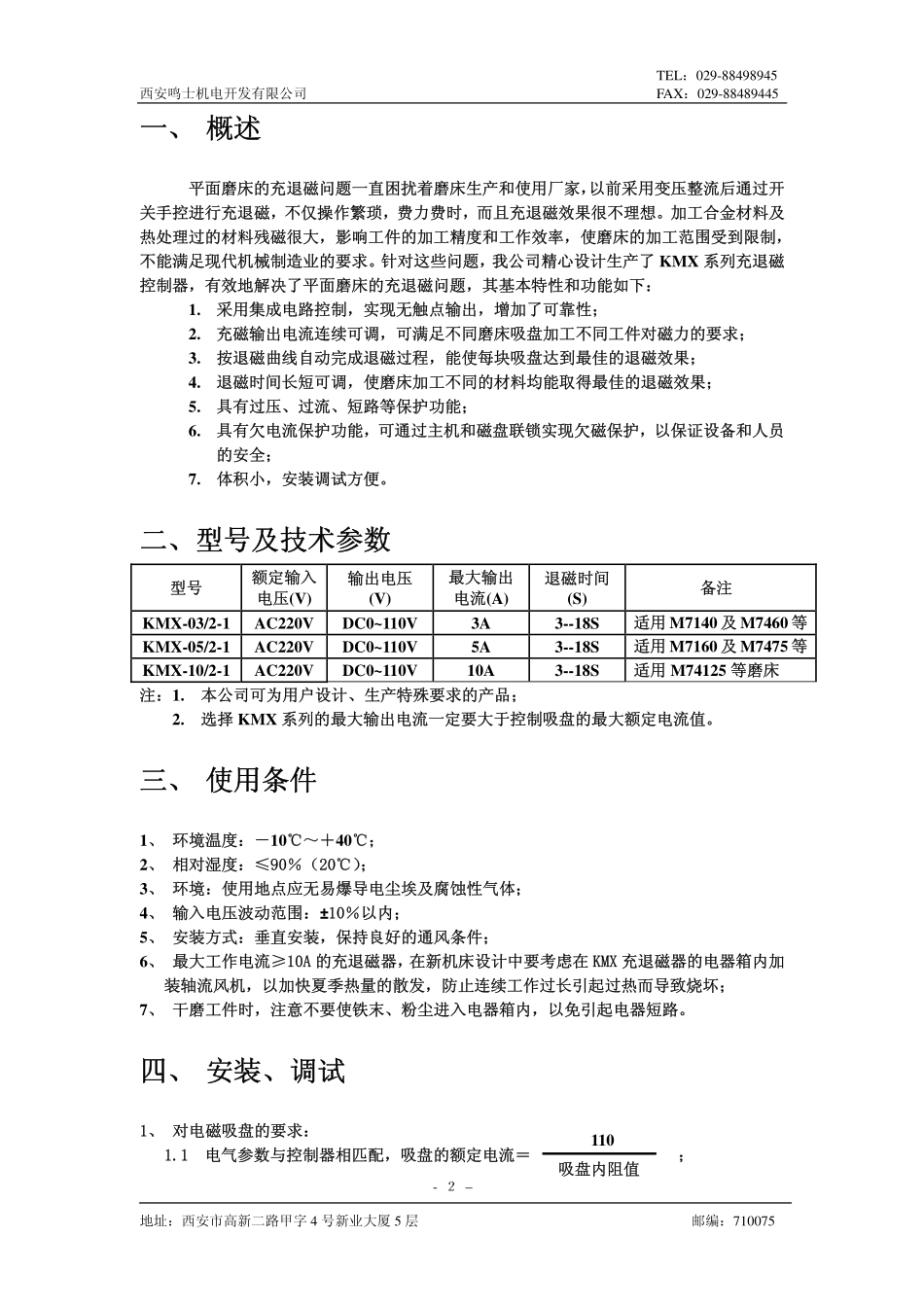

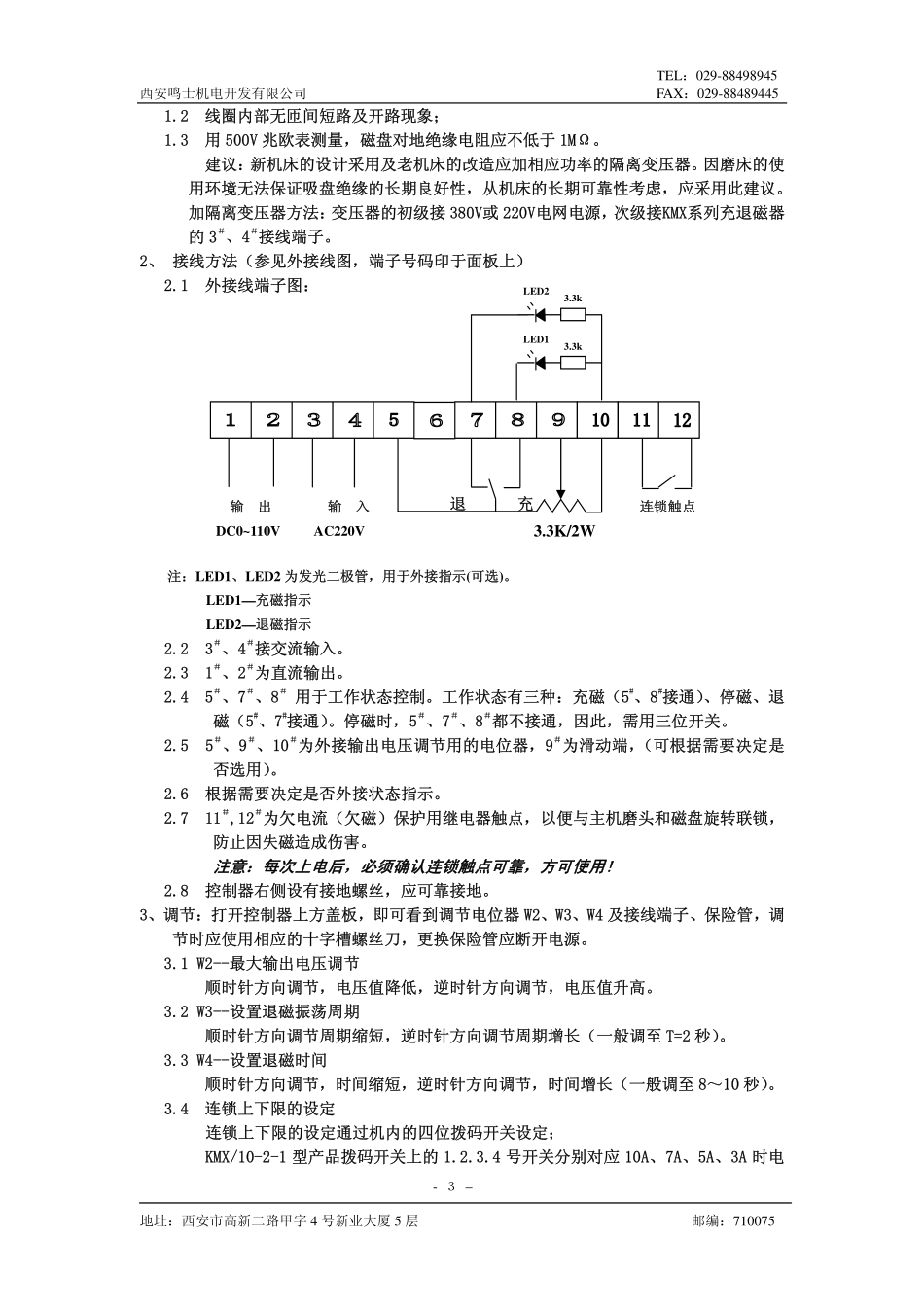

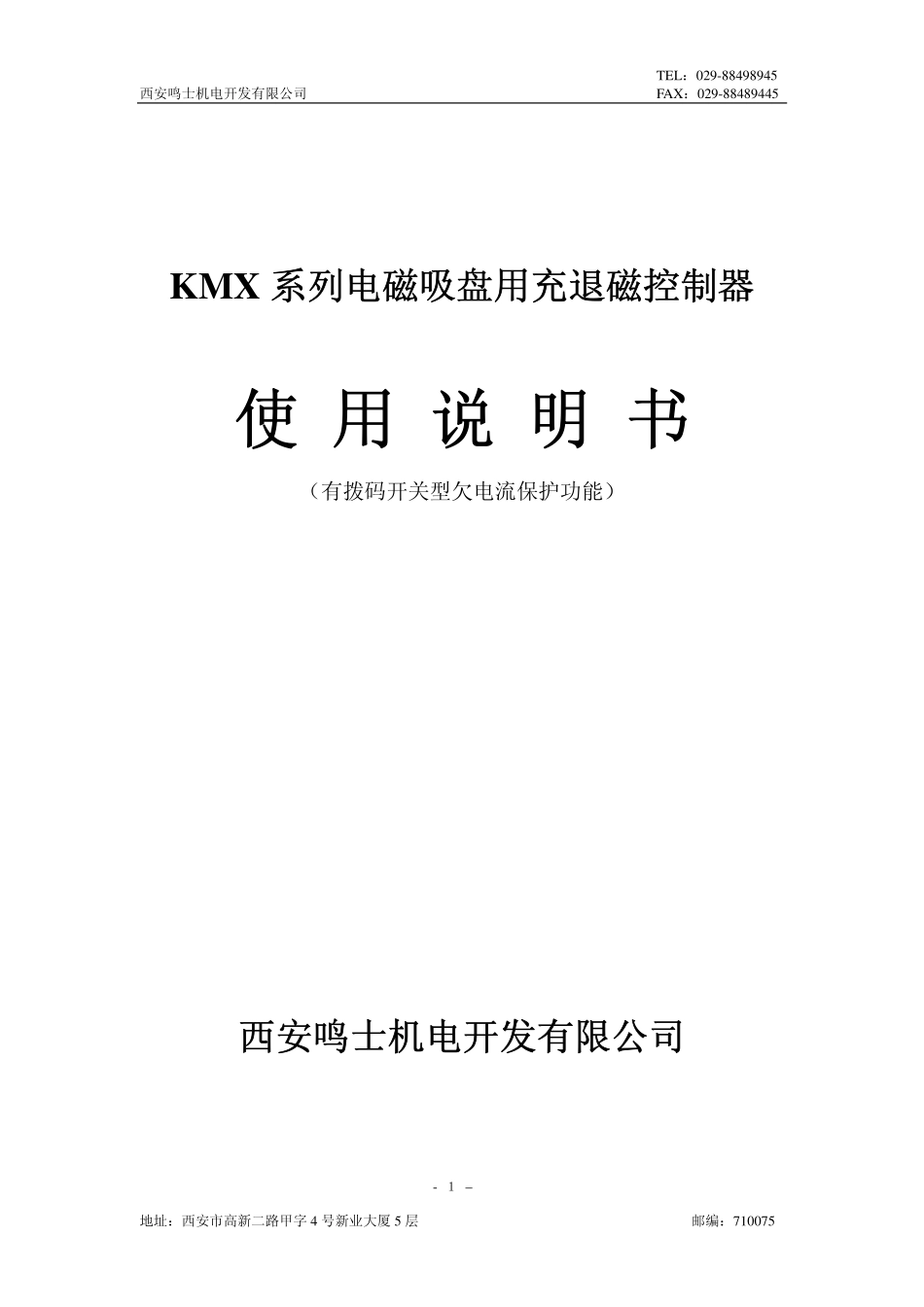

TEL:029-88498945西安鸣士机电开发有限公司FAX:029-88489445-1–地址:西安市高新二路甲字4号新业大厦5层邮编:710075KMX系列电磁吸盘用充退磁控制器使用说明书(有拨码开关型欠电流保护功能)西安鸣士机电开发有限公司TEL:029-88498945西安鸣士机电开发有限公司FAX:029-88489445一、概述平面磨床的充退磁问题一直困扰着磨床生产和使用厂家,以前采用变压整流后通过开关手控进行充退磁,不仅操作繁琐,费力费时,而且充退磁效果很不理想。加工合金材料及热处理过的材料残磁很大,影响工件的加工精度和工作效率,使磨床的加工范围受到限制,不能满足现代机械制造业的要求。针对这些问题,我公司精心设计生产了KMX系列充退磁控制器,有效地解决了平面磨床的充退磁问题,其基本特性和功能如下:1.采用集成电路控制,实现无触点输出,增加了可靠性;2.充磁输出电流连续可调,可满足不同磨床吸盘加工不同工件对磁力的要求;3.按退磁曲线自动完成退磁过程,能使每块吸盘达到最佳的退磁效果;4.退磁时间长短可调,使磨床加工不同的材料均能取得最佳的退磁效果;5.具有过压、过流、短路等保护功能;6.具有欠电流保护功能,可通过主机和磁盘联锁实现欠磁保护,以保证设备和人员的安全;7.体积小,安装调试方便。二、型号及技术参数型号额定输入电压(V)输出电压(V)最大输出电流(A)退磁时间(S)备注KMX-03/2-1AC220VDC0~110V3A3--18S适用M7140及M7460等KMX-05/2-1AC220VDC0~110V5A3--18S适用M7160及M7475等KMX-10/2-1AC220VDC0~110V10A3--18S适用M74125等磨床注:1.本公司可为用户设计、生产特殊要求的产品;2.选择KMX系列的最大输出电流一定要大于控制吸盘的最大额定电流值。三、使用条件1、环境温度:-10℃~+40℃;2、相对湿度:≤90%(20℃);3、环境:使用地点应无易爆导电尘埃及腐蚀性气体;4、输入电压波动范围:±10%以内;5、安装方式:垂直安装,保持良好的通风条件;6、最大工作电流≥10A的充退磁器,在新机床设计中要考虑在KMX充退磁器的电器箱内加装轴流风机,以加快夏季热量的散发,防止连续工作过长引起过热而导致烧坏;7、干磨工件时,注意不要使铁末、粉尘进入电器箱内,以免引起电器短路。四、安装、调试1、对电磁吸盘的要求:1.1电气参数与控制器相匹配,吸盘的额定电流=;-2–地址:西安市高新二路甲字4号新业大厦5层邮编:710075吸盘内阻值110TEL:029-88498945西安鸣士机电开发有限公司FAX:029-884894451.2线圈内部无匝间短路及开路现象;1.3用500V兆欧表测量,磁盘对地绝缘电阻应不低于1MΩ。建议:新机床的设计采用及老机床的改造应加相应功率的隔离变压器。因磨床的使用环境无法保证吸盘绝缘的长期良好性,从机床的长期可靠性考虑,应采用此建议。加隔离变压器方法:变压器的初级接380V或220V电网电源,次级接KMX系列充退磁器的3#、4#接线端子。2、接线方法(参见外接线图,端子号码印于面板上)2.1外接线端子图:注:LED1、LED2为发光二极管,用于外接指示(可选)。LED1—充磁指示LED2—退磁指示2.23#、4#接交流输入。2.31#、2#为直流输出。2.45#、7#、8#用于工作状态控制。工作状态有三种:充磁(5#、8#接通)、停磁、退磁(5#、7#接通)。停磁时,5#、7#、8#都不接通,因此,需用三位开关。2.55#、9#、10#为外接输出电压调节用的电位器,9#为滑动端,(可根据需要决定是否选用)。2.6根据需要决定是否外接状态指示。2.711#,12#为欠电流(欠磁)保护用继电器触点,以便与主机磨头和磁盘旋转联锁,防止因失磁造成伤害。注意:每次上电后,必须确认连锁触点可靠,方可使用!2.8控制器右侧设有接地螺丝,应可靠接地。3、调节:打开控制器上方盖板,即可看到调节电位器W2、W3、W4及接线端子、保险管,调节时应使用相应的十字槽螺丝刀,更换保险管应断开电源。3.1W2--最大输出电压调节顺时针方向调节,电压值降低,逆时针方向调节,电压值升高。3.2W3--设置退磁振荡周期顺时针方向调节周期缩短,逆时针方向调节周期增长(一般调至T=2秒)。3.3W4--设置退磁时间顺时针方向调节,时间缩短,逆时针方向调节,时间增长(一般调至8~10秒)。3.4...
