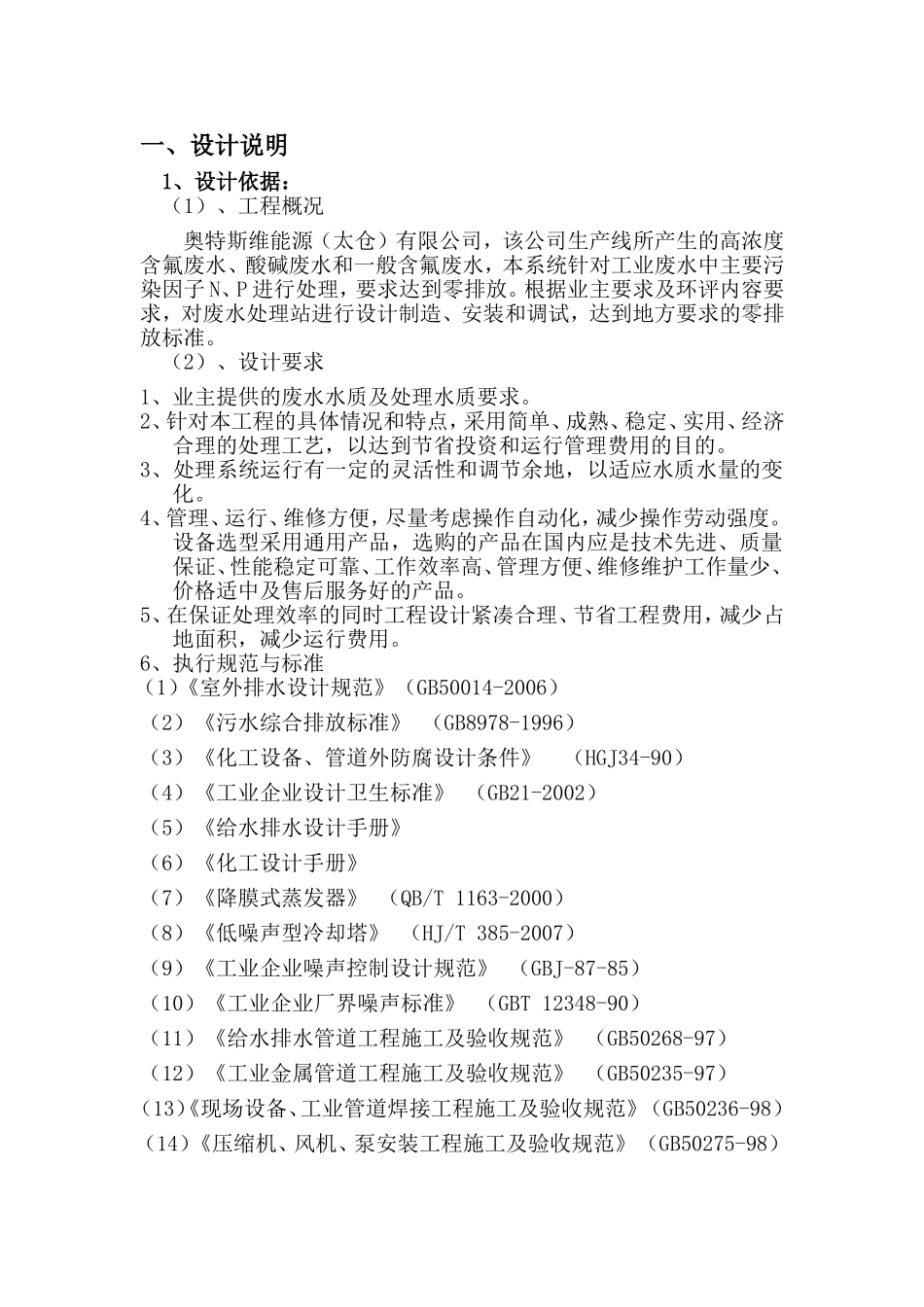

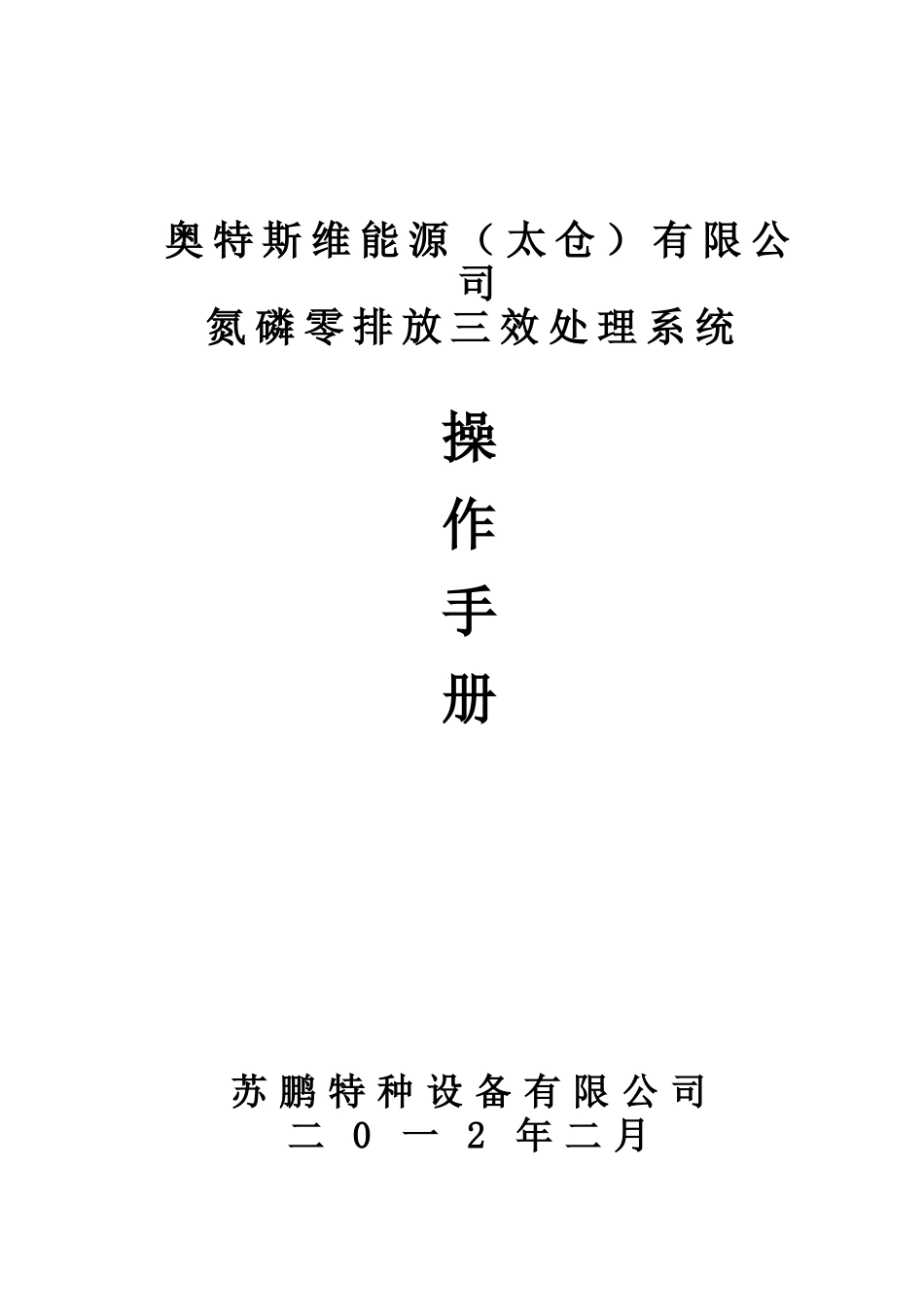

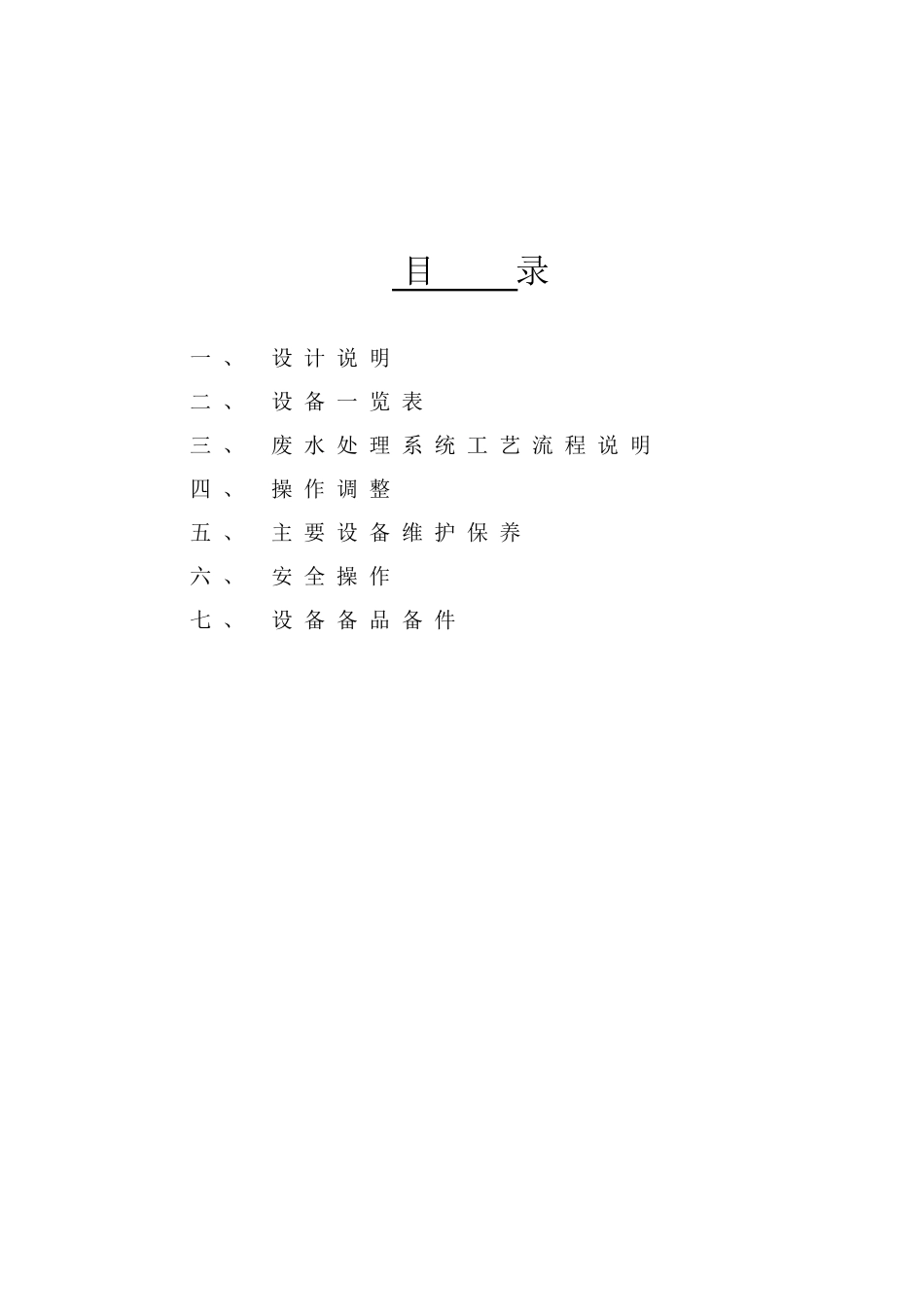

奥特斯维能源（太仓）有限公司氮磷零排放三效处理系统操作手册苏鹏特种设备有限公司二0一2年二月目录一、设计说明二、设备一览表三、废水处理系统工艺流程说明四、操作调整五、主要设备维护保养六、安全操作七、设备备品备件一、设计说明1、设计依据：（1）、工程概况奥特斯维能源（太仓）有限公司，该公司生产线所产生的高浓度含氟废水、酸碱废水和一般含氟废水，本系统针对工业废水中主要污染因子N、P进行处理，要求达到零排放。根据业主要求及环评内容要求，对废水处理站进行设计制造、安装和调试，达到地方要求的零排放标准。（2）、设计要求1、业主提供的废水水质及处理水质要求。2、针对本工程的具体情况和特点，采用简单、成熟、稳定、实用、经济合理的处理工艺，以达到节省投资和运行管理费用的目的。3、处理系统运行有一定的灵活性和调节余地，以适应水质水量的变化。4、管理、运行、维修方便，尽量考虑操作自动化，减少操作劳动强度。设备选型采用通用产品，选购的产品在国内应是技术先进、质量保证、性能稳定可靠、工作效率高、管理方便、维修维护工作量少、价格适中及售后服务好的产品。5、在保证处理效率的同时工程设计紧凑合理、节省工程费用，减少占地面积，减少运行费用。6、执行规范与标准（1）《室外排水设计规范》（GB50014-2006）（2）《污水综合排放标准》（GB8978-1996）（3）《化工设备、管道外防腐设计条件》（HGJ34-90）（4）《工业企业设计卫生标准》（GB21-2002）（5）《给水排水设计手册》（6）《化工设计手册》（7）《降膜式蒸发器》（QB/T1163-2000）（8）《低噪声型冷却塔》（HJ/T385-2007）（9）《工业企业噪声控制设计规范》（GBJ-87-85）（10）《工业企业厂界噪声标准》（GBT12348-90）（11）《给水排水管道工程施工及验收规范》（GB50268-97）（12）《工业金属管道工程施工及验收规范》（GB50235-97）（13）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）（14）《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）（15）《通用用电设备配电设计规范》（GB50055-9.3）（16）《分散型控制系统工程设计规定》（HG/T20573-95）（17）《水处理设备技术条件》（JB/T2932-99）（18）《钢制焊接常压容器技术》（JB2880）（19）《平面、突面板式平焊钢制法兰》（GB/T9119-2000）（20）《管路法兰技术条件》（JB/T74-94）（21）《管路法兰类型》（JB/T74-94）二、设备一览表：废水处理系统主要设备明细序号代号名称规格型号数量生产厂家备注蒸发结晶处理单元一蒸发结晶装置1套苏圣1E1-1一效加热器Φ900×45001套苏圣316+Q235+衬胶2E1-2二效加热器Φ900×45001套苏圣316+Q235+衬胶3E1-3三效加热器Φ900×35001套苏圣316+Q235+衬胶4V1-1一效分离器Φ1000×25001套苏圣316+Q235+衬胶5V1-2二效分离器Φ1200×30001套苏圣316+Q235+衬胶6V1-3三效分离器Φ1700×36001套苏圣316+Q235+衬胶7V1-5旋分器Φ100×7501套苏圣316+Q235+衬胶8E1-4冷凝器φ800×55001台苏圣Q235+防腐9V1-4冷凝水贮罐φ1600×36001台苏圣Q235+防腐10P1-02P1-03化工泵KCZ40/160B-7.5/2N=7.5KW2台凯泉耐腐蚀11P1-07强制循环泵KQSN350-1台凯泉N27/247N=55KW12P1-04循环泵KZA25/200D-3/2N=3KW1台凯泉耐腐蚀13P1-05冷凝水泵KQWH40-200-4/2N=4KW1台凯泉耐腐蚀14P1-06真空泵2BV5161N=15KW1台伯仲15P1-01进料泵Q=6.5m3/hN=5.5KW1台宙斯耐腐蚀二、结晶槽系统1V1-6A结晶槽V有=6m31台苏圣Q235+FRPV1-6B结晶槽V=6m31台苏圣Q235+FRP结晶槽搅拌机n=60转/分N=4KW2台苏圣Q235+衬胶2P1-08A/B结晶输送泵Q=8m3/h2台英格索兰进口压滤机A=20m2N=3kw1台埃柯赛自动拉板结晶污泥小车1台三、废水处理工艺系统说明废水中成分为氢氟酸和硝酸，因两道废水中氢氟酸和硝酸各自浓度不同，并且深度相差悬殊，为了便于节省设备投资、电、汽的消耗并且能用一套系统处理这些废水，需将废水先混合均匀后进行处理，先去氟离子污染因子。因处量水量较大，所以进行物化处理后进中水回用系统回收部分水量，再对中水回用系统产生的浓水进行蒸发零排放。硝酸钠在水中溶解度很大，并且随着温度的升高而升高；而氟...
