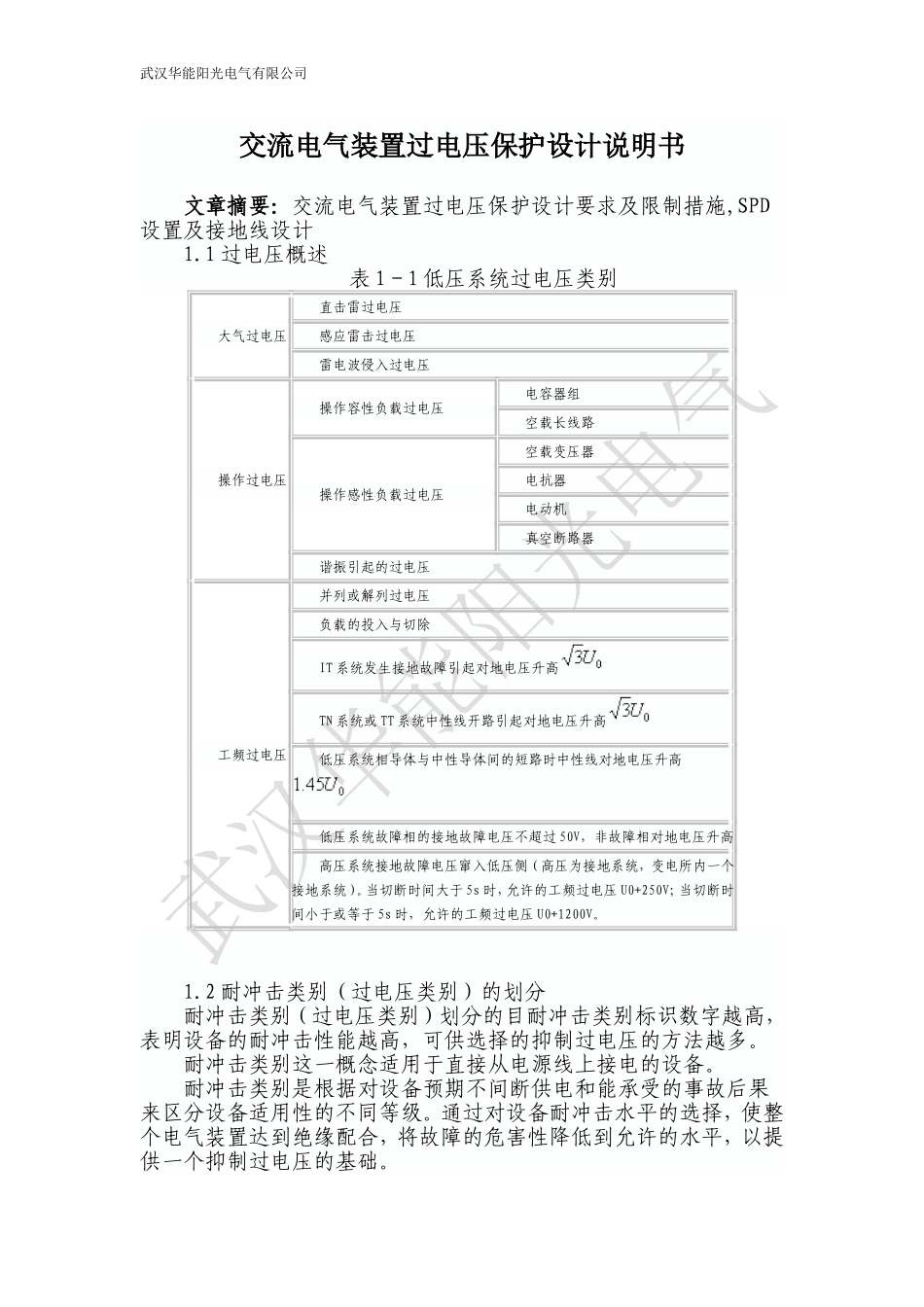

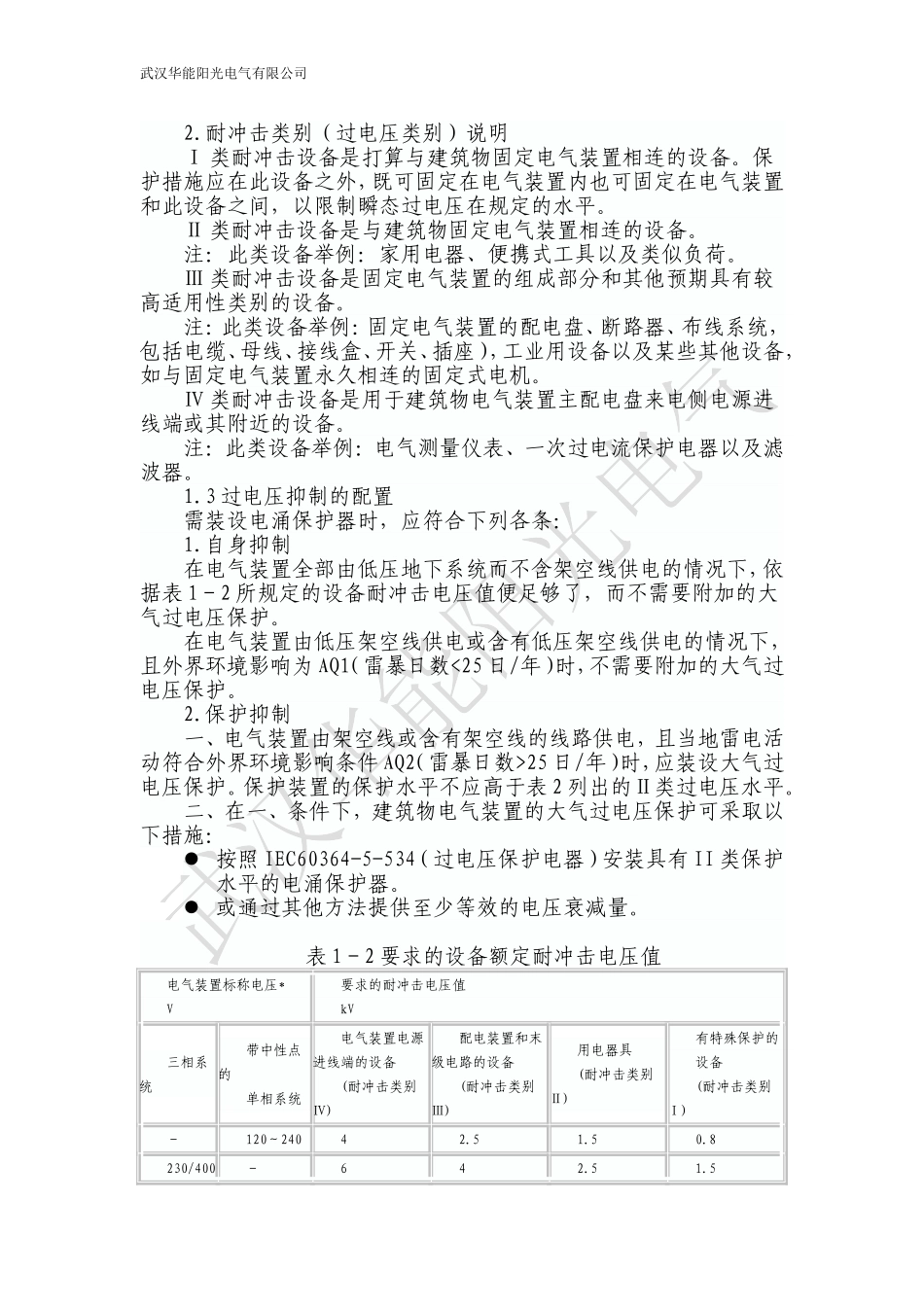

武汉华能阳光电气有限公司交流电气装置过电压保护设计说明书文章摘要：交流电气装置过电压保护设计要求及限制措施,SPD设置及接地线设计1.1过电压概述表1－1低压系统过电压类别大气过电压直击雷过电压感应雷击过电压雷电波侵入过电压操作过电压操作容性负载过电压电容器组空载长线路操作感性负载过电压空载变压器电抗器电动机真空断路器谐振引起的过电压工频过电压并列或解列过电压负载的投入与切除IT系统发生接地故障引起对地电压升高TN系统或TT系统中性线开路引起对地电压升高低压系统相导体与中性导体间的短路时中性线对地电压升高低压系统故障相的接地故障电压不超过50V，非故障相对地电压升高高压系统接地故障电压窜入低压侧（高压为接地系统，变电所内一个接地系统）。当切断时间大于5s时，允许的工频过电压U0+250V；当切断时间小于或等于5s时，允许的工频过电压U0+1200V。1.2耐冲击类别（过电压类别）的划分耐冲击类别（过电压类别）划分的目耐冲击类别标识数字越高，表明设备的耐冲击性能越高，可供选择的抑制过电压的方法越多。耐冲击类别这一概念适用于直接从电源线上接电的设备。耐冲击类别是根据对设备预期不间断供电和能承受的事故后果来区分设备适用性的不同等级。通过对设备耐冲击水平的选择，使整个电气装置达到绝缘配合，将故障的危害性降低到允许的水平，以提供一个抑制过电压的基础。武汉华能阳光电气有限公司2.耐冲击类别（过电压类别）说明Ⅰ类耐冲击设备是打算与建筑物固定电气装置相连的设备。保护措施应在此设备之外，既可固定在电气装置内也可固定在电气装置和此设备之间，以限制瞬态过电压在规定的水平。Ⅱ类耐冲击设备是与建筑物固定电气装置相连的设备。注：此类设备举例：家用电器、便携式工具以及类似负荷。Ⅲ类耐冲击设备是固定电气装置的组成部分和其他预期具有较高适用性类别的设备。注：此类设备举例：固定电气装置的配电盘、断路器、布线系统，包括电缆、母线、接线盒、开关、插座），工业用设备以及某些其他设备，如与固定电气装置永久相连的固定式电机。Ⅳ类耐冲击设备是用于建筑物电气装置主配电盘来电侧电源进线端或其附近的设备。注：此类设备举例：电气测量仪表、一次过电流保护电器以及滤波器。1.3过电压抑制的配置需装设电涌保护器时，应符合下列各条：1.自身抑制在电气装置全部由低压地下系统而不含架空线供电的情况下，依据表1－2所规定的设备耐冲击电压值便足够了，而不需要附加的大气过电压保护。在电气装置由低压架空线供电或含有低压架空线供电的情况下，且外界环境影响为AQ1（雷暴日数<25日/年）时，不需要附加的大气过电压保护。2.保护抑制一、电气装置由架空线或含有架空线的线路供电，且当地雷电活动符合外界环境影响条件AQ2（雷暴日数>25日/年）时，应装设大气过电压保护。保护装置的保护水平不应高于表2列出的Ⅱ类过电压水平。二、在一、条件下，建筑物电气装置的大气过电压保护可采取以下措施：按照IEC60364-5-534（过电压保护电器）安装具有II类保护水平的电涌保护器。或通过其他方法提供至少等效的电压衰减量。表1－2要求的设备额定耐冲击电压值电气装置标称电压*V要求的耐冲击电压值kV三相系统带中性点的单相系统电气装置电源进线端的设备(耐冲击类别Ⅳ)配电装置和末级电路的设备(耐冲击类别Ⅲ)用电器具(耐冲击类别Ⅱ)有特殊保护的设备(耐冲击类别Ⅰ)－120～24042.51.50.8230/400－642.51.5武汉华能阳光电气有限公司277/480400/690－8642.51000－12864*根据IEC60038：1983。三、在架空线上应用保护抑制的导则对过电压水平的保护抑制可通过在电气装置中直接安装电涌保护器，或在架空线上安装电涌保护器来获得。例如，可以采取以下措施：a）如果是架空供配电网，应在电网的结点，尤其在每个长度超过500m的线路末端建立过电压保护。沿供配电线路每隔500m就应安装过电压保护器件。过电压保护器件之间的距离应小于1000m。b）如果供配电网中部分为架空线路，部分为地下线路，在架空电网应按照上述a）进行过电压保护，并应在从架空线至地下电缆的转换点进行过电压保护。c）在TT配电网供电的电气装置中，在由自动切断电源为...
