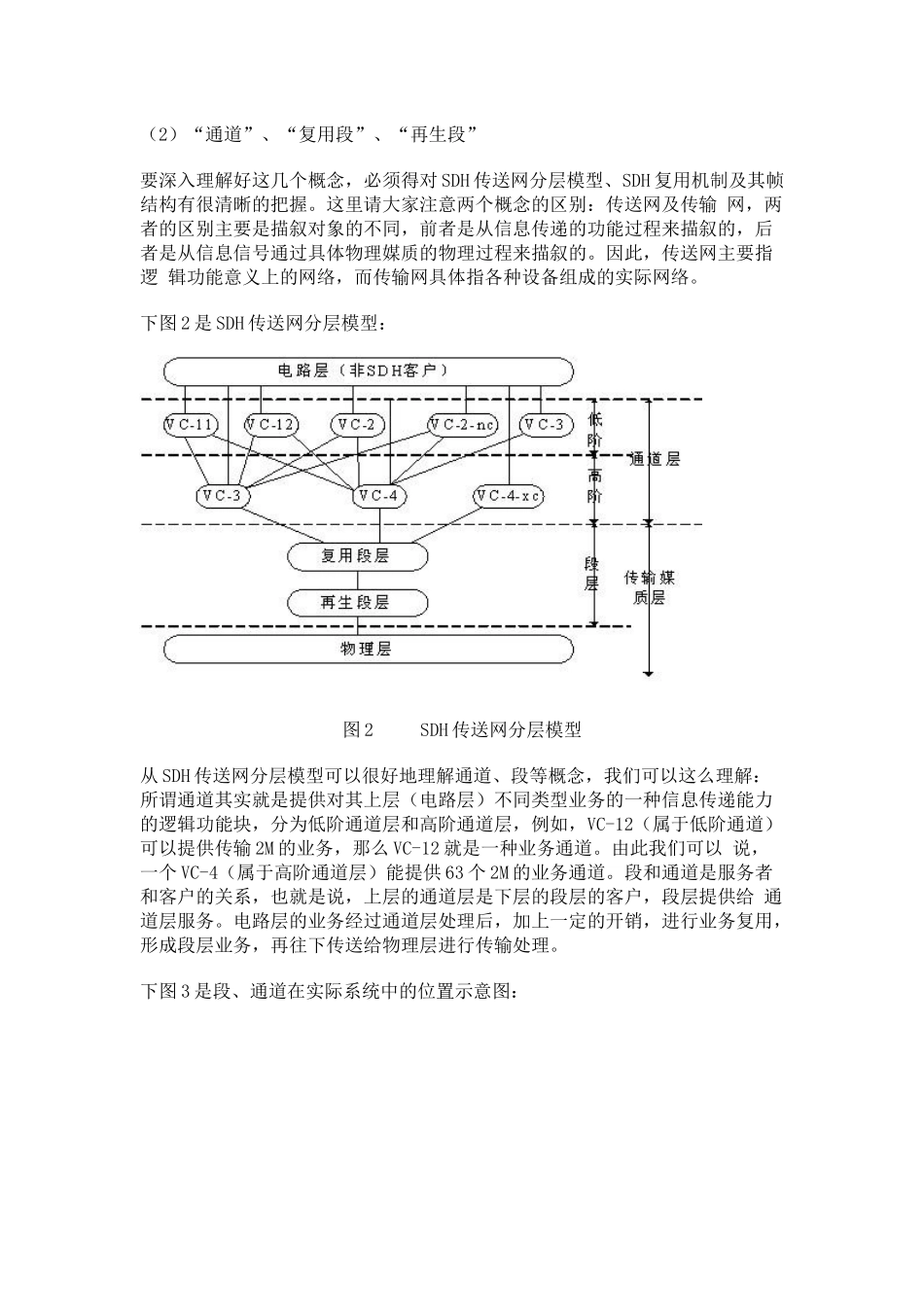

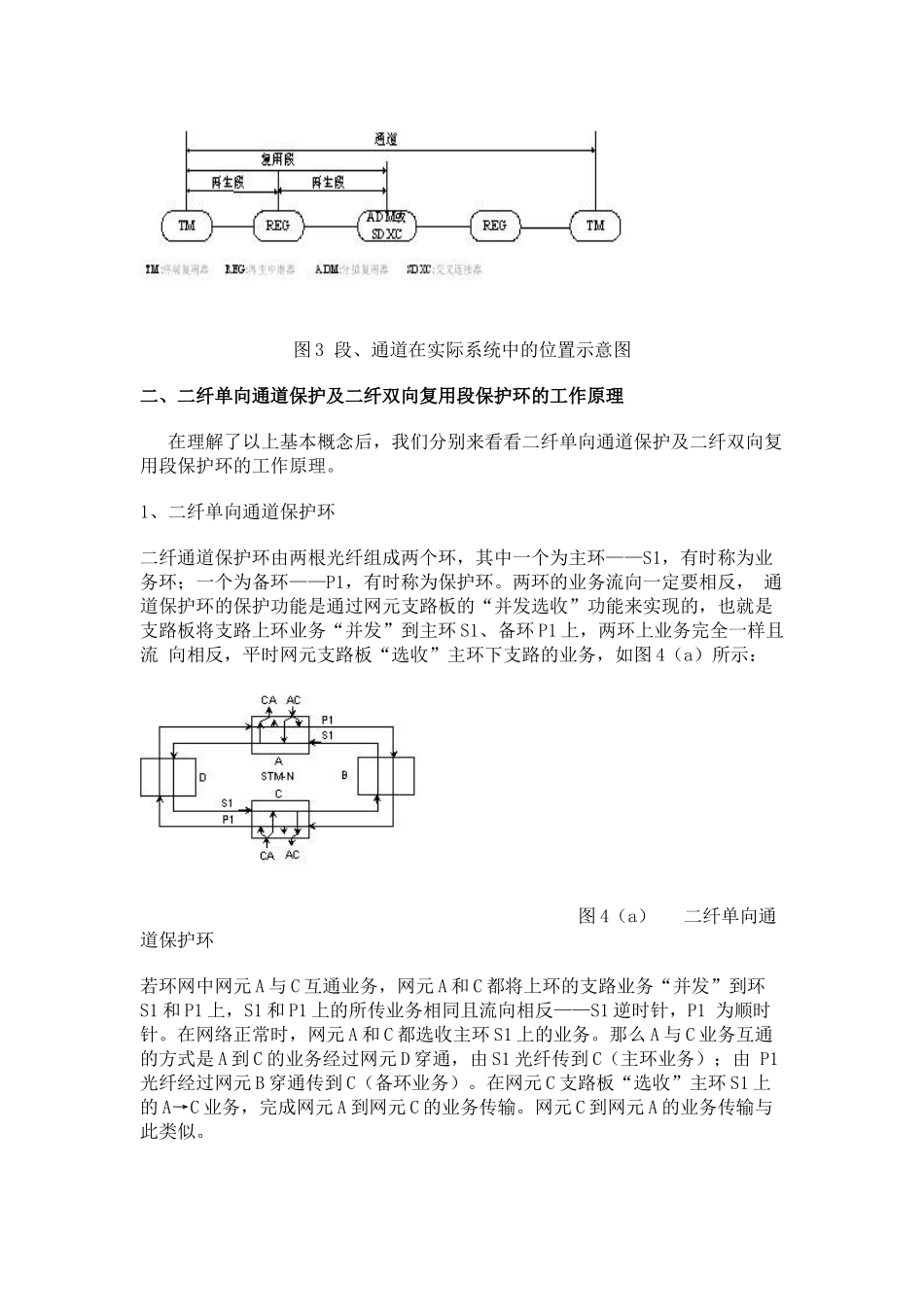

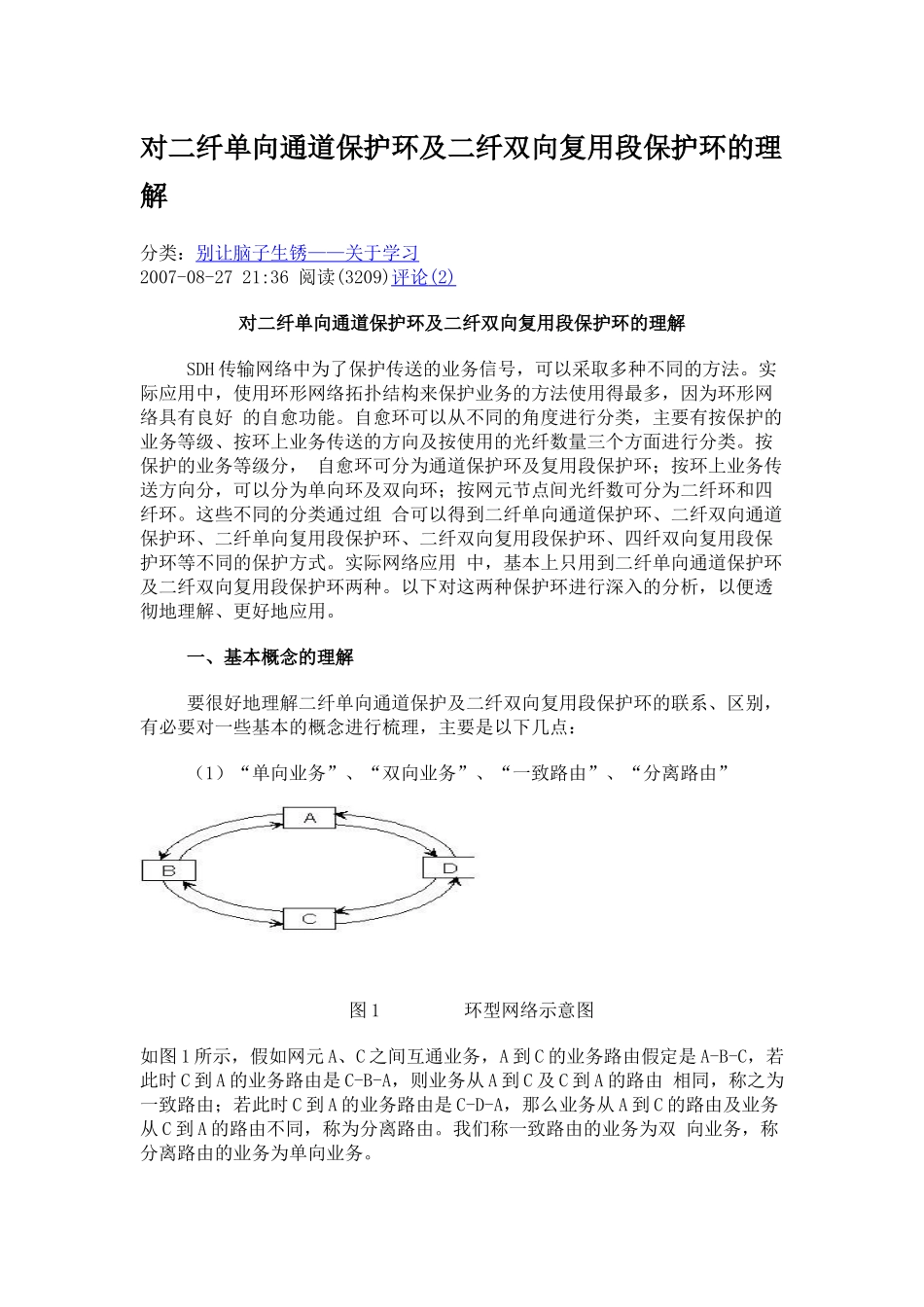

对二纤单向通道保护环及二纤双向复用段保护环的理解分类：别让脑子生锈——关于学习2007-08-2721:36阅读(3209)评论(2)对二纤单向通道保护环及二纤双向复用段保护环的理解SDH传输网络中为了保护传送的业务信号，可以采取多种不同的方法。实际应用中，使用环形网络拓扑结构来保护业务的方法使用得最多，因为环形网络具有良好的自愈功能。自愈环可以从不同的角度进行分类，主要有按保护的业务等级、按环上业务传送的方向及按使用的光纤数量三个方面进行分类。按保护的业务等级分，自愈环可分为通道保护环及复用段保护环；按环上业务传送方向分，可以分为单向环及双向环；按网元节点间光纤数可分为二纤环和四纤环。这些不同的分类通过组合可以得到二纤单向通道保护环、二纤双向通道保护环、二纤单向复用段保护环、二纤双向复用段保护环、四纤双向复用段保护环等不同的保护方式。实际网络应用中，基本上只用到二纤单向通道保护环及二纤双向复用段保护环两种。以下对这两种保护环进行深入的分析，以便透彻地理解、更好地应用。一、基本概念的理解要很好地理解二纤单向通道保护及二纤双向复用段保护环的联系、区别，有必要对一些基本的概念进行梳理，主要是以下几点：（1）“单向业务”、“双向业务”、“一致路由”、“分离路由”图1环型网络示意图如图1所示，假如网元A、C之间互通业务，A到C的业务路由假定是A-B-C，若此时C到A的业务路由是C-B-A，则业务从A到C及C到A的路由相同，称之为一致路由；若此时C到A的业务路由是C-D-A，那么业务从A到C的路由及业务从C到A的路由不同，称为分离路由。我们称一致路由的业务为双向业务，称分离路由的业务为单向业务。（2）“通道”、“复用段”、“再生段”要深入理解好这几个概念，必须得对SDH传送网分层模型、SDH复用机制及其帧结构有很清晰的把握。这里请大家注意两个概念的区别：传送网及传输网，两者的区别主要是描叙对象的不同，前者是从信息传递的功能过程来描叙的，后者是从信息信号通过具体物理媒质的物理过程来描叙的。因此，传送网主要指逻辑功能意义上的网络，而传输网具体指各种设备组成的实际网络。下图2是SDH传送网分层模型：图2SDH传送网分层模型从SDH传送网分层模型可以很好地理解通道、段等概念，我们可以这么理解：所谓通道其实就是提供对其上层（电路层）不同类型业务的一种信息传递能力的逻辑功能块，分为低阶通道层和高阶通道层，例如，VC-12（属于低阶通道）可以提供传输2M的业务，那么VC-12就是一种业务通道。由此我们可以说，一个VC-4（属于高阶通道层）能提供63个2M的业务通道。段和通道是服务者和客户的关系，也就是说，上层的通道层是下层的段层的客户，段层提供给通道层服务。电路层的业务经过通道层处理后，加上一定的开销，进行业务复用，形成段层业务，再往下传送给物理层进行传输处理。下图3是段、通道在实际系统中的位置示意图：图3段、通道在实际系统中的位置示意图二、二纤单向通道保护及二纤双向复用段保护环的工作原理在理解了以上基本概念后，我们分别来看看二纤单向通道保护及二纤双向复用段保护环的工作原理。1、二纤单向通道保护环二纤通道保护环由两根光纤组成两个环，其中一个为主环——S1，有时称为业务环；一个为备环——P1，有时称为保护环。两环的业务流向一定要相反，通道保护环的保护功能是通过网元支路板的“并发选收”功能来实现的，也就是支路板将支路上环业务“并发”到主环S1、备环P1上，两环上业务完全一样且流向相反，平时网元支路板“选收”主环下支路的业务，如图4（a）所示：图4（a）二纤单向通道保护环若环网中网元A与C互通业务，网元A和C都将上环的支路业务“并发”到环S1和P1上，S1和P1上的所传业务相同且流向相反——S1逆时针，P1为顺时针。在网络正常时，网元A和C都选收主环S1上的业务。那么A与C业务互通的方式是A到C的业务经过网元D穿通，由S1光纤传到C（主环业务）；由P1光纤经过网元B穿通传到C（备环业务）。在网元C支路板“选收”主环S1上的A→C业务，完成网元A到网元C的业务传输。网元C到网元A的业务传输与此类似。当BC光缆段的光纤同时被切断，注意此时网元支路板的并发功...
