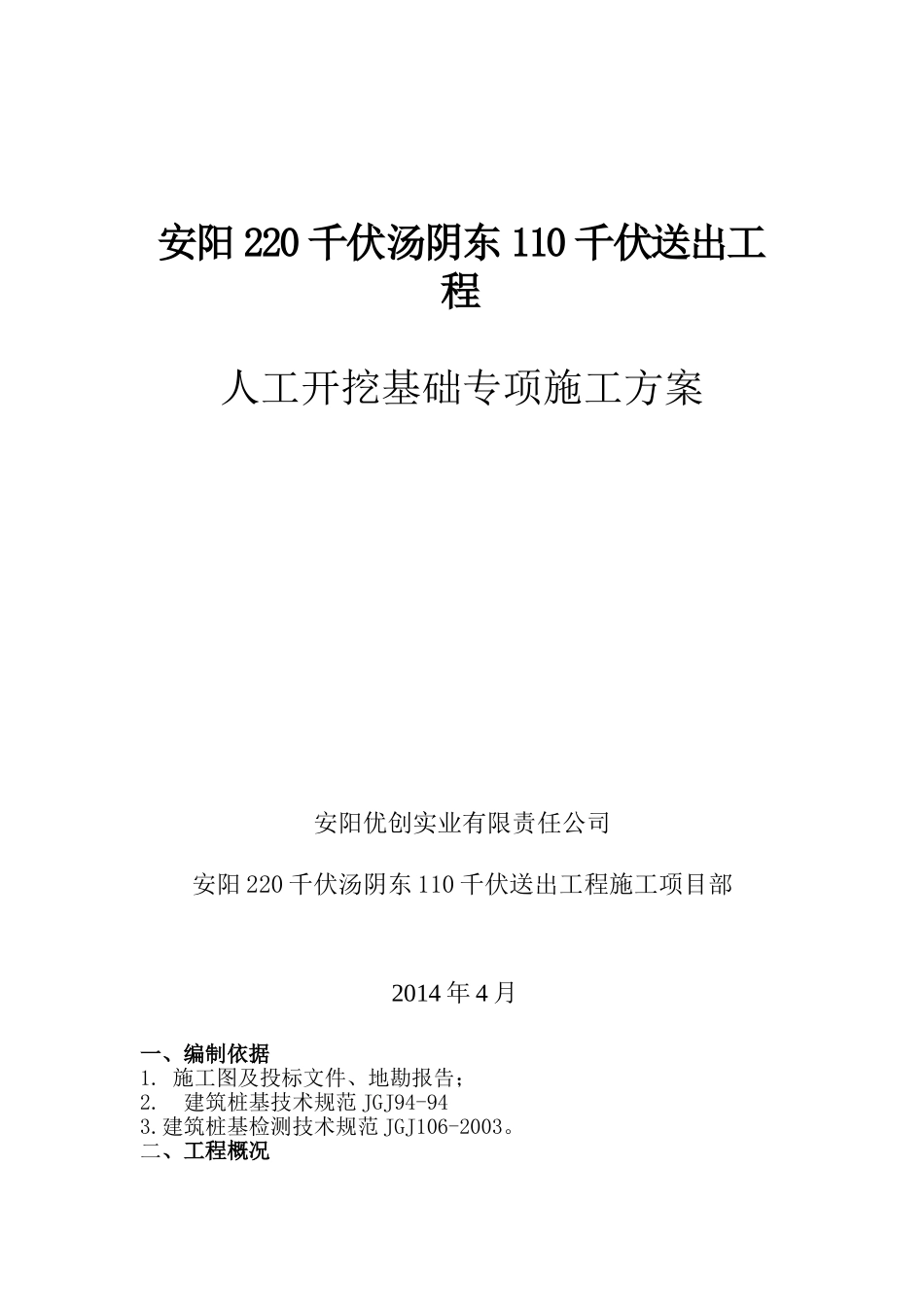

安阳220千伏汤阴东110千伏送出工程人工开挖基础专项施工方案安阳优创实业有限责任公司安阳220千伏汤阴东110千伏送出工程施工项目部2014年4月一、编制依据1.施工图及投标文件、地勘报告；2.建筑桩基技术规范JGJ94-943.建筑桩基检测技术规范JGJ106-2003。二、工程概况1.汤阴东变—城北变110kV线路1回及汤阴东T接汤菜线110kV线路1回；线路全长13.4千米；导线型号：钢芯高导电率铝绞线JL4/G1A-400/35；地线型号：双回路和汤阴东-城北变极限档地线1根选用24芯OPGW-100光缆、另一根选用JLB40-100铝包钢绞线，新建杆塔93基。三、安全目标1、不发生人身重伤及以上事故、造成较大影响的人员群体轻伤事件；2、不发生因工程建设引起的电网及设备事故；3、不发生一般施工机械设备损坏事故；4、不发生火灾事故；5、不发生环境污染事件；6、不发生负主要责任的一般及以上交通事故；7、不发生对公司造成影响的安全事件。四、施工方法（一）基础施工工序安排1.人工挖孔灌注桩施工顺序轴线检测—→挖孔桩定位—→砖砌井圈—→基础的开挖—→护壁浇筑—→桩位校正—→开挖到设计深度后进行岩基取样—→送检满足设计要求后对桩进行捡底—→扎筋及验收—→挖孔桩砼浇至地梁基础下口—→地梁础基槽开挖—→基槽验收—→扎地梁基础筋及验收—→桩帽及地梁基础砼浇筑—→养护2.主要劳动力安排本工程的基础开挖，根据现场踏勘情况和《进度网络图》安排情况，采用人工结合机械开挖的方式进行流沙的开挖，计划安排土石方施工班组1个，进行全面开挖。根据本工程钢筋需用量和现场实际情况，确定一个钢筋加工房进行集中加工，设置钢筋绑扎班组进行基础钢筋的加工、绑扎。设置模板班组进行挖孔桩及地梁的模板施工，设置砼班组进行基础砼的浇筑。3.挖孔桩施工措施(1)挖孔桩开挖的技术措施①绘制挖孔桩中心定位放线平面图为了防止挖孔桩中心定位出现错误，施工员必须根据施工图纸绘制挖孔桩中心定位放线平面图。②绘制重要地质断面图根据地质报告和开挖情况，绘制深度较深、地质较差的地质断面图，同时将对应的挖孔桩绘制在断面图中，便于直观的了解各个挖孔桩的埋置深度、嵌岩深度和桩底标高是否真正的落在中风化持力层上。③填写挖孔桩施工统计表为了及时准确真实地记录挖孔桩垂直断面的地质情况和嵌岩深度，施工员应绘制和填写各个挖孔桩的施工统计表。④挖孔桩动测试验根据规范要求，挖孔桩需作动测试验，在基础施工完毕时请业主、监理、设计、质监单位参加。（2）挖孔桩开挖的安全措施①挖孔桩井圈应高于地表250mm，防止井口浮石掉入井内伤人，同时防止地面水渗流入井内。运出的渣必须堆至井口1m以外。②孔内必须设置应急软爬梯供人员上下井。③为防止深坑作业缺氧或有毒气体，每日上班前必须检查井下的有毒有害气体。孔桩开挖深度超过10m时，配备足够的鼓风机向下送风，风量不小于25L/S。④孔口四周必须设置护栏，用钢管搭设，护栏高1.2m。⑤挖出的土石方应及时运离孔口，不得堆放在孔口周围1m范围内。⑥坑内照明采用降压后的低压照明灯具（36V），严禁使用普通照明电器。⑦上下坑内出渣时，作业人员应爬出坑外，进出坑井时，必须使用爬梯，不准利用卷扬机上下，人员在井内上下应系安全绳，防止失手跌落。⑧深井作业人员应轮班作业，防止长时间作业的疲劳受伤。构造柱（墙、柱）插筋。b.柱（墙）插筋牢固地固定在钢管架上，严禁插筋移位。c.柱（墙）钢筋伸入基础内锚固长度必须满足设计要求。d.以地梁作为挡墙的基础时，在施工地梁时应注意按施工图要求留设止水带。
