数控机床故障诊断与维修(数控机床的安装、调试与验收)VIP免费

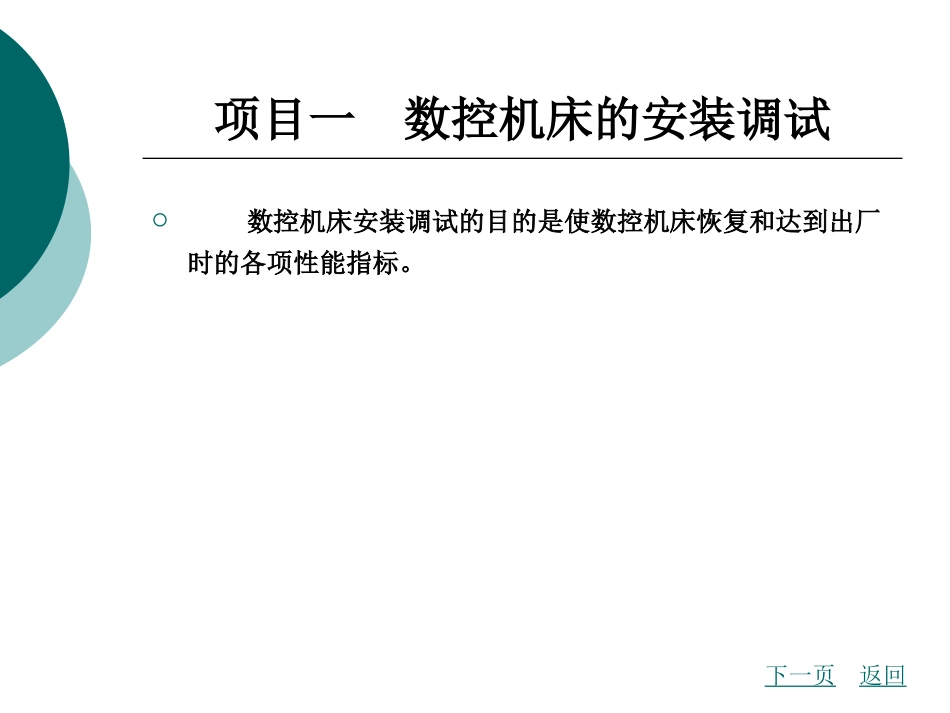

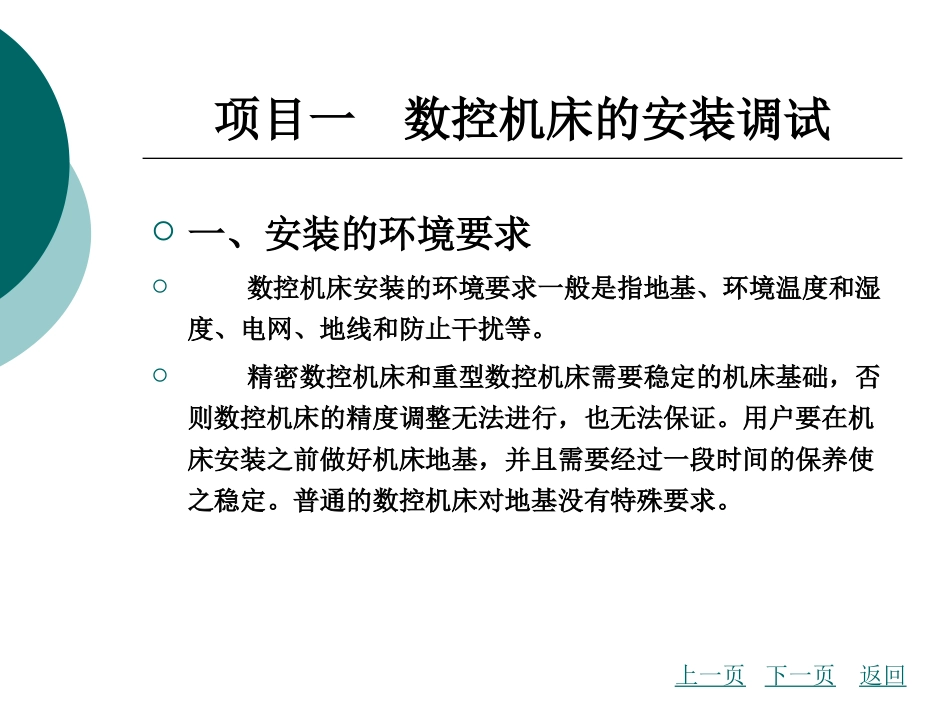

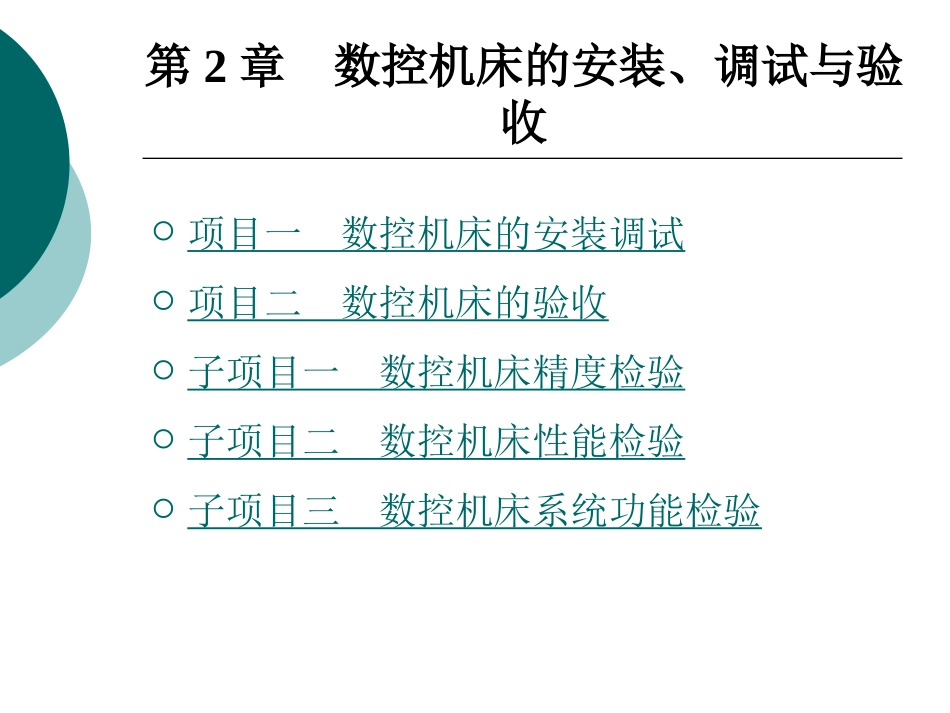

第2章数控机床的安装、调试与验收项目一数控机床的安装调试项目二数控机床的验收子项目一数控机床精度检验子项目二数控机床性能检验子项目三数控机床系统功能检验项目一数控机床的安装调试数控机床安装调试的目的是使数控机床恢复和达到出厂时的各项性能指标。返回下一页项目一数控机床的安装调试一、安装的环境要求数控机床安装的环境要求一般是指地基、环境温度和湿度、电网、地线和防止干扰等。精密数控机床和重型数控机床需要稳定的机床基础，否则数控机床的精度调整无法进行，也无法保证。用户要在机床安装之前做好机床地基，并且需要经过一段时间的保养使之稳定。普通的数控机床对地基没有特殊要求。返回下一页上一页项目一数控机床的安装调试精密数控机床有恒温要求，环境温度要适合数控机床工作要求。机床的安装位置应保持空气流通和干燥，潮湿的环境会使印刷电路板和元器件锈蚀、机床电气故障增加。机床要避免阳光直接照射，要远离振动源和电磁干扰源。数控机床对电源供电的要求是较高的，电网波动较大会引起多发故障，电网质量不高要安装稳压器。为了安全和抗干扰，数控机床必须要接地线。地线一般采用一点接地方式，地线电缆的截面积一般为5.5~14mm2。返回下一页上一页项目一数控机床的安装调试二、数控机床的安装数控机床的安装包括基础施工、机床就位、连接组装和机床通电试车。返回下一页上一页项目一数控机床的安装调试1.数控机床的安装前准备工作数控机床的安装前准备工作包括两个方面:基础施工和机床部件的就位。使用单位在机床未到之前，要按机床基础图做好机床基础。应在安装地脚螺栓的位置做出预留孔。机床到达后在地基附近拆箱，仔细清点技术文件和装箱单，按装箱单清点随机零部件和工具。按机床说明书中的规定进行安装，在地基上放置多块垫铁用以调整机床水平，把机床的基础件吊装就位在地基上，地脚螺栓按要求放入预留孔内。返回下一页上一页项目一数控机床的安装调试2.数控机床的连接组装数控机床的连接组装是指将各分散的机床部件重新组装成整机的过程。机床连接组装前先清除连接面、导轨和各运动面上的防锈涂料，清洗各部件外表面，再把清洗后的部件连接组装成整机。部件连接定位要使用随机所带的定位销、定位块，使各部件恢复到拆卸前的位置和状态。返回下一页上一页项目一数控机床的安装调试部件组装后要根据机床附带的电气接线图、液压接线图、气路图及连线标记把电缆、油管和气管正确连接，并检查连接部位有无松动和损坏，特别要注意接触的可靠性和密封性，防止异物进入油管和气管。电缆、油管和气管连接后要做好管线的就位固定工作。要检查系统柜和电气柜内元件和接插件有无因运输造成的损坏，各接线端、连接器和电路板有无松动，确保一切正常才能试车。返回下一页上一页项目一数控机床的安装调试3.机床通电试车机床通电试车调整包括机床通电试运转和粗调机床的主要几何精度，其目的是考核机床安装是否稳固，各个传动、控制、润滑、液压和气动系统是否正常可靠。通电试车之前，按机床说明书要求给机床润滑油箱和润滑点灌注规定的油液和油脂，擦除各导轨及滑动面上的防锈涂料，涂上一层干净的润滑油。清洗液压油箱内腔油池和过滤器，灌人规定标号的液压油，接通气动系统的输入气源。返回下一页上一页项目一数控机床的安装调试根据数控机床总电源容量选择从配电柜连接到机床电源开关的动力电缆，并选择合适的熔断器。检查供电电压波动范围，一般日本的数控系统要求电源波动在±10%以内，欧、美产的数控系统要求电源波动在±5%以内。要检查电源变压器和伺服变压器的绕组抽头连线是否正确，对于有电源相序要求的数控系统，要用相序表检查接入数控系统的电源相序，如有错误应及时倒换相序。返回下一页上一页项目一数控机床的安装调试机床接通电源后要采取各部件逐一供电试验，然后再进行总供电试验。首先CNC装置供电，供电前要检查CNC装置与监视器、MDI、机床操作面板、手摇脉冲发生器、电气柜的连线以及与伺服电机的反馈电缆线连线是否可靠。在供电后要及时检查各环节的输入、输出信号是否正常，各电路板...
