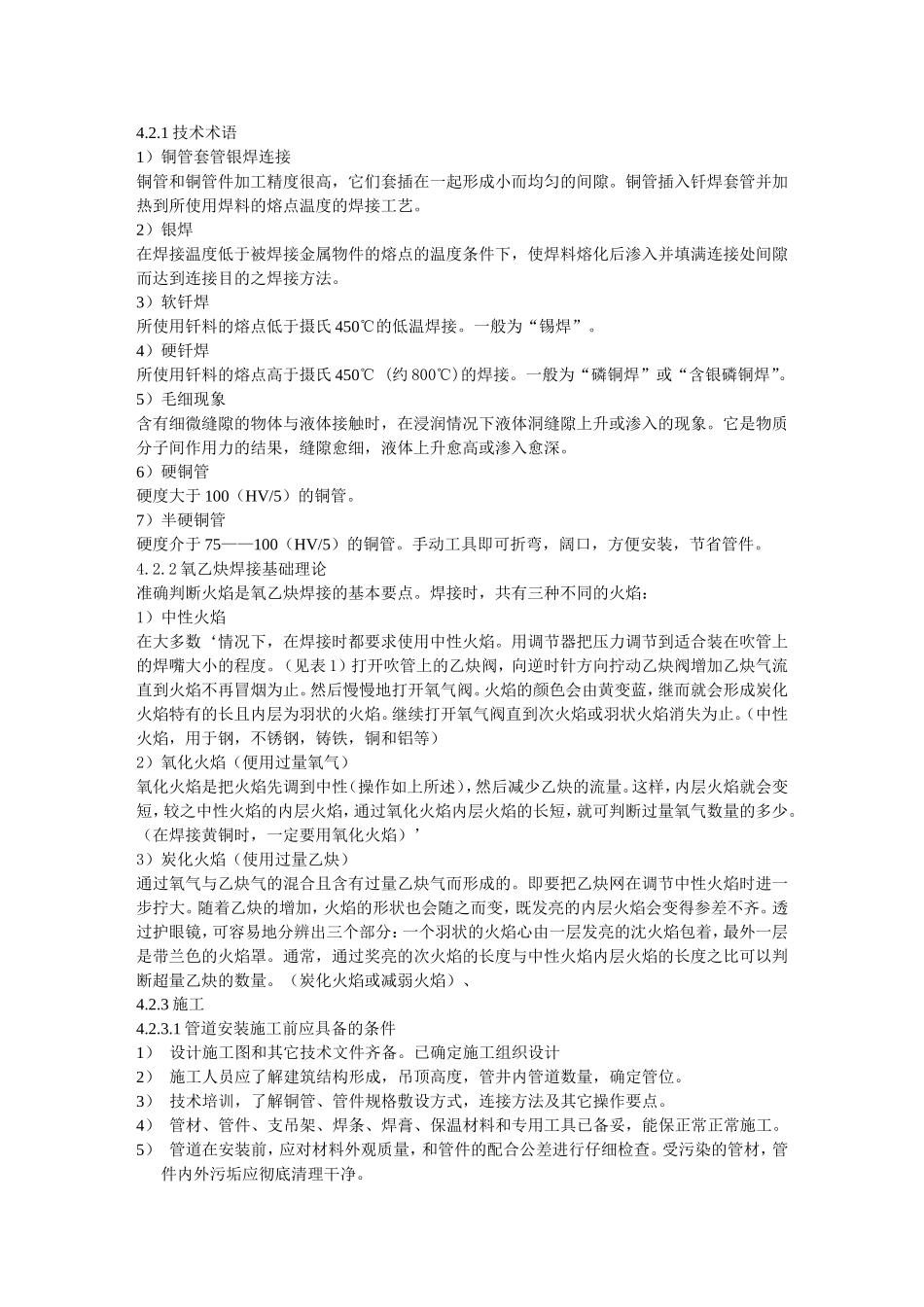

前言随着对生活饮用水标准的提高，防止生活饮用水在系统中的二次污染，镀锌钢管即将退出生活水安装系统。取而代之的是多种新型管材。紫铜管经过其它专业长期使用和可靠的质量是一种占主导地位管材，也对设计、加工、安装提出了较高的技术要求。紫铜管因其管壁较薄，承压高等优点。在安装过程中主要控制好焊接接口、管架、保温等关键过程。方能保证施工质量和使用功能。1特点安装简单，便于焊接及维修。由于熔点低，银焊中的毛细现象有利于提高焊口的严密性，管道焊接能够很好地保证系统无渗漏现象。2适用范围、本工法适用于新建、改扩建工程的工业和民用建筑室内、室外、冷热水、空调、食用纯水的铜管安装。3工艺原理铜管连接采用专门管件，铜管和铜管件加工精度高，它们套插在一起，形成小而均匀的间隙。铜管插入承口或套管，加热到所使焊料的熔点温度，因毛细现象所产生的粘附力和凝聚力，将液态焊料吸入管壁间隙，并完全充满焊件，形成了一个严密的接口。4工艺流程及操作要点4.1工艺流程施工准备技术准备施工方案技术交底焊接工艺学习物资检验预制阶段管段扩口管端清洗管件组对分段预制安装阶段支架安装管道敷设管道调直管道焊接分段试验压防腐保温检验阶段系统冲洗系统试压检验评定4.2施工要点4.2.1技术术语1）铜管套管银焊连接铜管和铜管件加工精度很高，它们套插在一起形成小而均匀的间隙。铜管插入钎焊套管并加热到所使用焊料的熔点温度的焊接工艺。2）银焊在焊接温度低于被焊接金属物件的熔点的温度条件下，使焊料熔化后渗入并填满连接处间隙而达到连接目的之焊接方法。3）软钎焊所使用钎料的熔点低于摄氏450℃的低温焊接。一般为“锡焊”。4）硬钎焊所使用钎料的熔点高于摄氏450℃(约800℃)的焊接。一般为“磷铜焊”或“含银磷铜焊”。5）毛细现象含有细微缝隙的物体与液体接触时，在浸润情况下液体洞缝隙上升或渗入的现象。它是物质分子间作用力的结果，缝隙愈细，液体上升愈高或渗入愈深。6）硬铜管硬度大于100（HV/5）的铜管。7）半硬铜管硬度介于75——100（HV/5）的铜管。手动工具即可折弯，阔口，方便安装，节省管件。4.2.2氧乙炔焊接基础理论准确判断火焰是氧乙炔焊接的基本要点。焊接时，共有三种不同的火焰：1）中性火焰在大多数‘情况下，在焊接时都要求使用中性火焰。用调节器把压力调节到适合装在吹管上的焊嘴大小的程度。（见表1）打开吹管上的乙炔阀，向逆时针方向拧动乙炔阀增加乙炔气流直到火焰不再冒烟为止。然后慢慢地打开氧气阀。火焰的颜色会由黄变蓝，继而就会形成炭化火焰特有的长且内层为羽状的火焰。继续打开氧气阀直到次火焰或羽状火焰消失为止。（中性火焰，用于钢，不锈钢，铸铁，铜和铝等）2）氧化火焰（便用过量氧气）氧化火焰是把火焰先调到中性（操作如上所述），然后减少乙炔的流量。这样，内层火焰就会变短，较之中性火焰的内层火焰，通过氧化火焰内层火焰的长短，就可判断过量氧气数量的多少。（在焊接黄铜时，一定要用氧化火焰）’3）炭化火焰（使用过量乙炔）通过氧气与乙炔气的混合且含有过量乙炔气而形成的。即要把乙炔网在调节中性火焰时进一步拧大。随着乙炔的增加，火焰的形状也会随之而变，既发亮的内层火焰会变得参差不齐。透过护眼镜，可容易地分辨出三个部分：一个羽状的火焰心由一层发亮的沈火焰包着，最外一层是带兰色的火焰罩。通常，通过奖亮的次火焰的长度与中性火焰内层火焰的长度之比可以判断超量乙炔的数量。（炭化火焰或减弱火焰）、4.2.3施工4.2.3.1管道安装施工前应具备的条件1）设计施工图和其它技术文件齐备。已确定施工组织设计2）施工人员应了解建筑结构形成，吊顶高度，管井内管道数量，确定管位。3）技术培训，了解铜管、管件规格敷设方式，连接方法及其它操作要点。4）管材、管件、支吊架、焊条、焊膏、保温材料和专用工具已备妥，能保正常正常施工。5）管道在安装前，应对材料外观质量，和管件的配合公差进行仔细检查。受污染的管材，管件内外污垢应彻底清理干净。4.2.4.管道安装施工中应注意事项1）施工过程中应访止污物污染管材、管件、特别是强酸、强碱和有机溶剂。2）管材表面注明的标准、规格、商...
