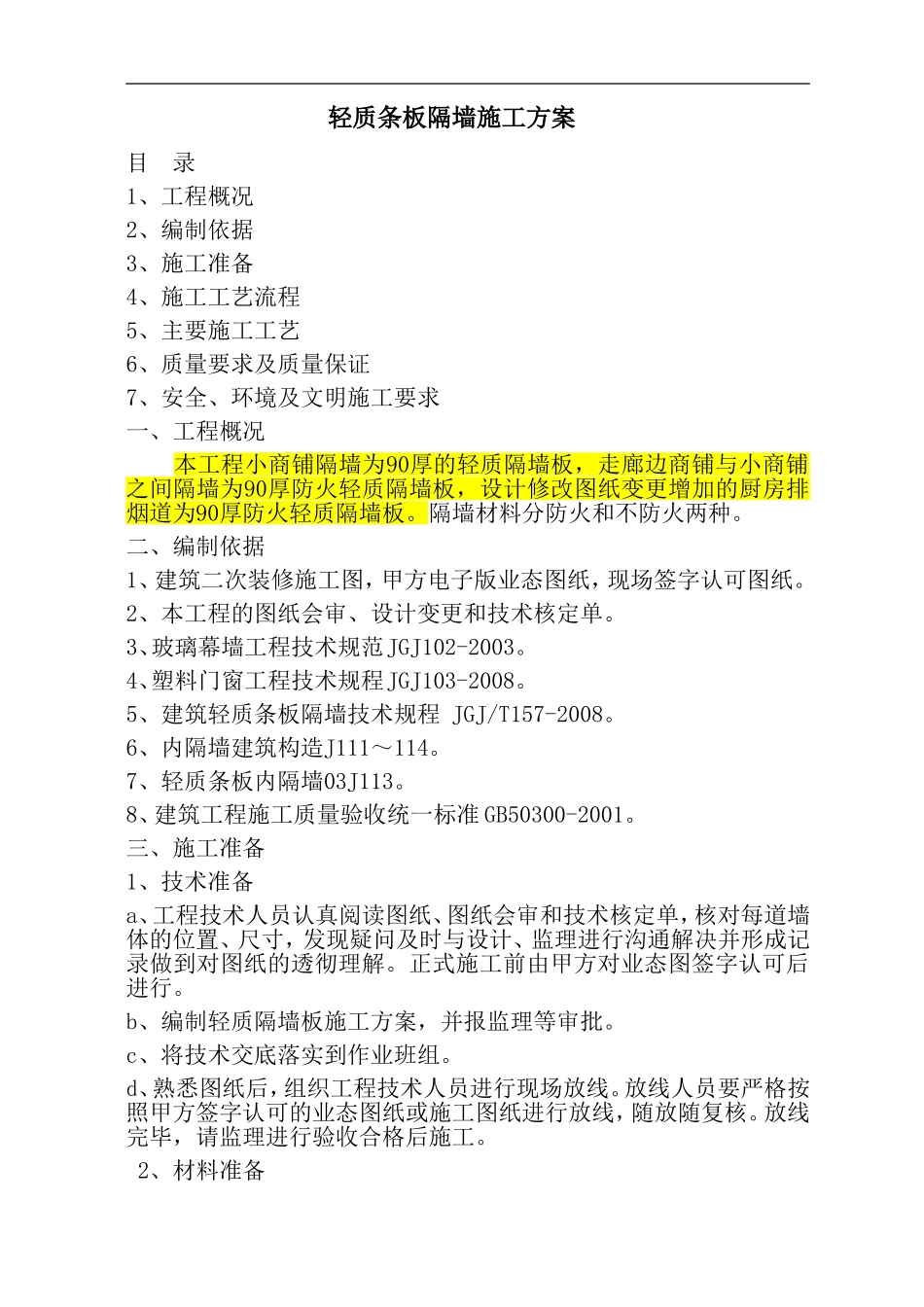

轻质条板隔墙施工方案目录1、工程概况2、编制依据3、施工准备4、施工工艺流程5、主要施工工艺6、质量要求及质量保证7、安全、环境及文明施工要求一、工程概况本工程小商铺隔墙为90厚的轻质隔墙板，走廊边商铺与小商铺之间隔墙为90厚防火轻质隔墙板，设计修改图纸变更增加的厨房排烟道为90厚防火轻质隔墙板。隔墙材料分防火和不防火两种。二、编制依据1、建筑二次装修施工图，甲方电子版业态图纸，现场签字认可图纸。2、本工程的图纸会审、设计变更和技术核定单。3、玻璃幕墙工程技术规范JGJ102-2003。4、塑料门窗工程技术规程JGJ103-2008。5、建筑轻质条板隔墙技术规程JGJ/T157-2008。6、内隔墙建筑构造J111～114。7、轻质条板内隔墙03J113。8、建筑工程施工质量验收统一标准GB50300-2001。三、施工准备1、技术准备a、工程技术人员认真阅读图纸、图纸会审和技术核定单，核对每道墙体的位置、尺寸，发现疑问及时与设计、监理进行沟通解决并形成记录做到对图纸的透彻理解。正式施工前由甲方对业态图签字认可后进行。b、编制轻质隔墙板施工方案，并报监理等审批。c、将技术交底落实到作业班组。d、熟悉图纸后，组织工程技术人员进行现场放线。放线人员要严格按照甲方签字认可的业态图纸或施工图纸进行放线，随放随复核。放线完毕，请监理进行验收合格后施工。2、材料准备（1）、轻质保温复合墙板：620mm*2820*90,轻质实心防火隔板610mm*3000*100。板面应表面平整、边缘整齐、表面不应有污垢、裂纹、缺角、翘曲等明显的缺陷。（2）、轻质保温符合墙板、轻质实心防火隔板的材质符合现行国家标准和行业标准的规定。（3）、使用的相关的辅助材料必须与主材相配套。（4）、对轻质隔墙板的质量要求如下表轻质隔墙板轻质墙板外观和尺寸允许偏差项目指标面角平直度（mm/m）4板面平整度（mm/m）2外形缺损（mm）角不大于50×30，边<150埋件板色标清晰、准确尺寸允许偏差（mm）长度0、-20宽度0、-5厚度0、-3（5）所有相关材料必须报监理、业主确认后使用，拒绝不合格产品进入工地。3、主要机具的准备机具名称数量机具名称数量施工升降机6台塔吊6台手电钻6切割机2射钉枪6冲击钻6水平尺（600mm）6铝合金靠尺（2m）6墨斗6粉线包6卷尺6小白线6线锤（0.5kg）12方尺6斧子6托线板64、劳动力准备组织施工班组6个，每个班组5人，共计30人。四、施工顺序B区二层→B区三层→B区一层→B区四五层→A区一至五层→C区一至五层→负一层。五、主要施工工艺1、施工工艺流程：放线→安装构造柱方钢管→安装固定木方→安装顶部C型槽钢→安装轻质隔墙板→门窗洞口C型槽钢安装→轻质隔墙板板墙体检查加固→水电管线安装→修补安装管线空洞→勾缝→贴网格步→刮白底层→刮白面层。2、主要施工工艺：a、放线：在地面上根据图纸中隔墙轴线首先放出墙的中心线，然后根据墙中线向两边每边移出50mm弹线作为安装轻质隔墙板隔墙板的边线，在墙两边离边线100mm分别弹出墙的控制线，作为检查墙体位置的依据。根据地面上的控制线用吊垂的方法将地面上的控制线弹到顶面的梁或板上。在与轻质隔墙板板墙相交的柱面或墙面上按照地面上的控制线用墨线弹出墙体立面上的控制线。b、安装构造柱方型钢管：由于设计图纸及《内隔墙建筑构造》无构造柱方型钢管布置，小商铺隔墙不上顶，构造柱方型钢管设置此按三点要求并施工：一是所有隔墙端头安装构造柱方型钢管，二是所有隔墙十字接头安装构造柱方型钢管，三是单面墙长度超过6m增加构造柱方型钢管。根据弹好的边线，在边线上从柱边出来50mm起按间距400mm画出应安装构造柱方钢管的位置。在画好的位置上用ф10电钻在楼板或梁上钻孔，钻孔深度为60mm。将固定钢板铁件用ф10膨胀螺栓固定。再将构造柱方钢管焊接到铁件上。见下图：c、安装构造方钢管：在固定锚安装完成后根据施工工艺和相关规范的要求在间距大于6m的墙体中间按照间距不大于3m的要求、宽度大于2.1m的洞口两边及洞口上部、轻质隔墙板板墙体相交和拐角处安装∟50×3等边角钢。安装角钢时先在弹好的边线定好位置，在应安装的地方上下分别打入混凝土结构3根固定锚。经过垂直度检查后将角钢焊接到固定锚上。安装完成后检查安装角钢的垂直...
