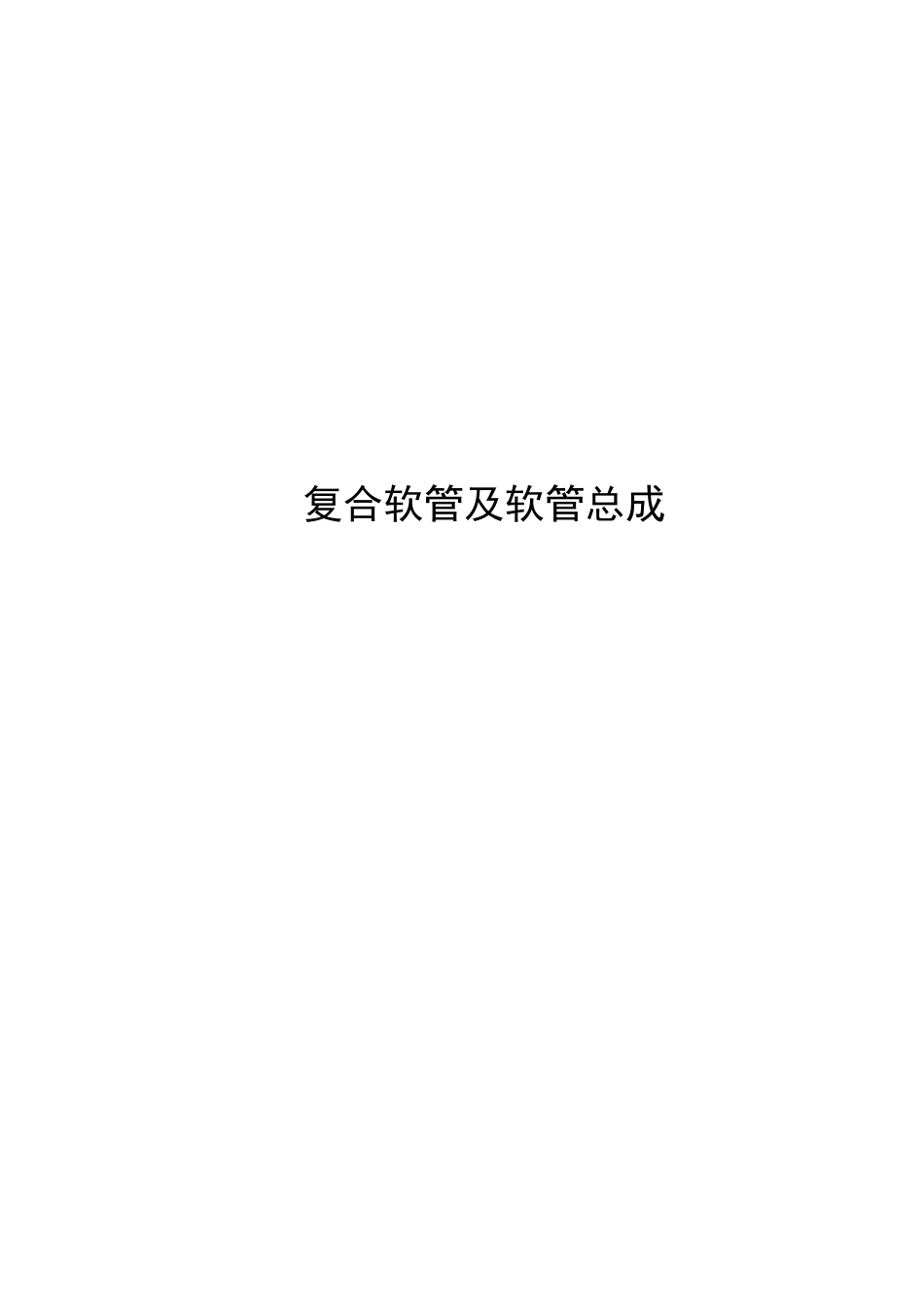

复合软管及软管总成标准试行版VIP免费

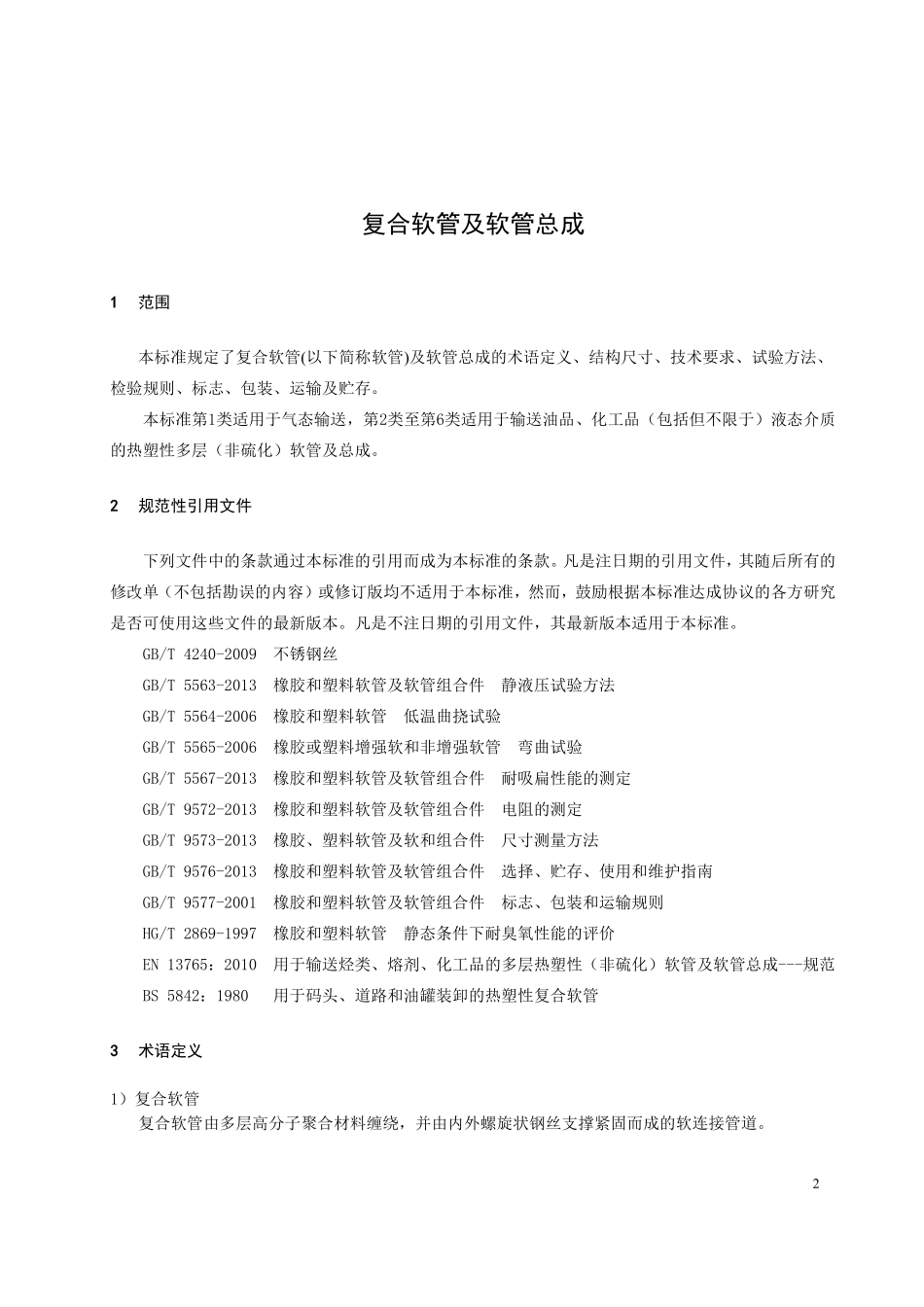

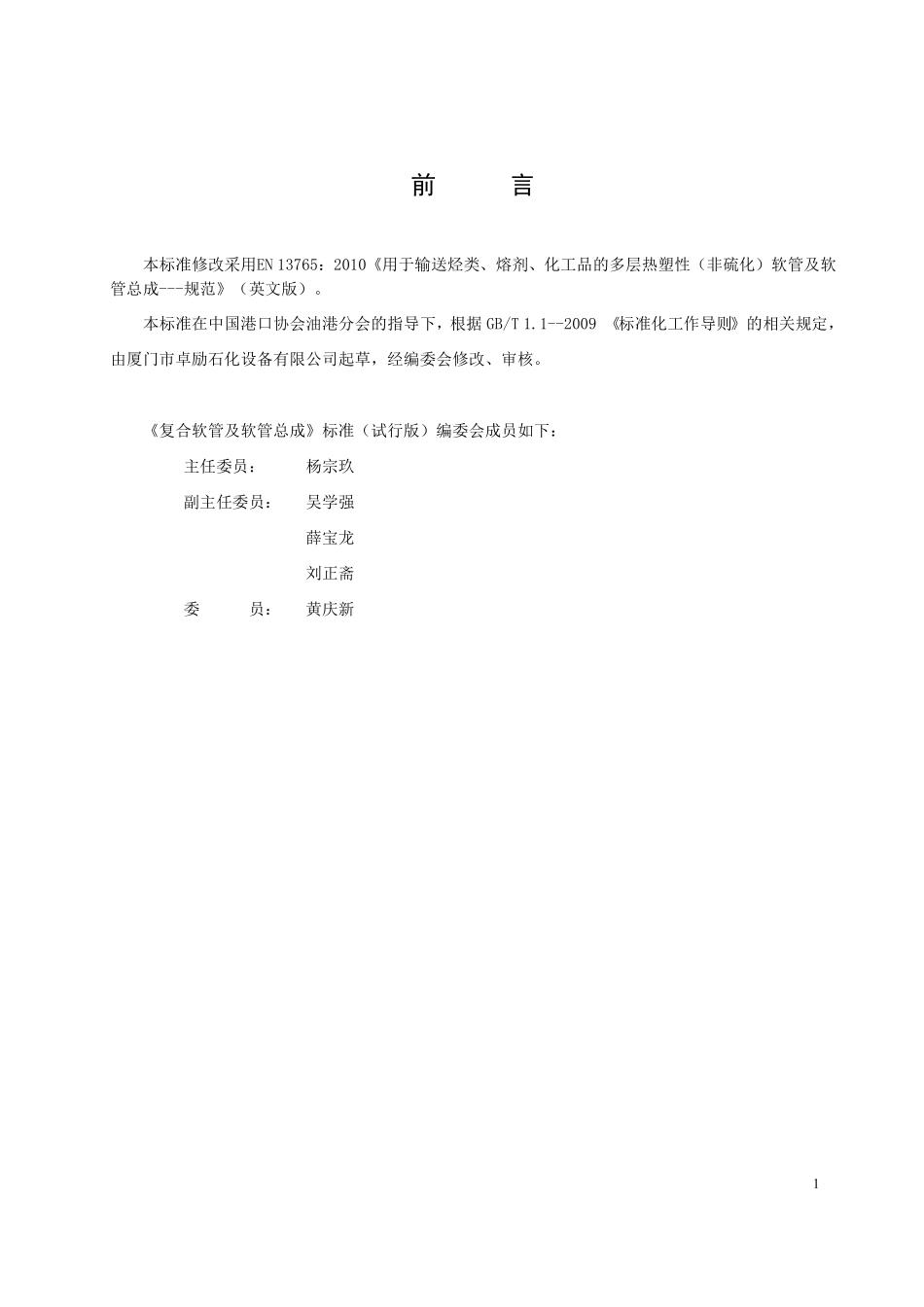

复合软管及软管总成1前言本标准修改采用EN13765：2010《用于输送烃类、熔剂、化工品的多层热塑性（非硫化）软管及软管总成---规范》（英文版）。本标准在中国港口协会油港分会的指导下，根据GB/T1.1--2009《标准化工作导则》的相关规定，由厦门市卓励石化设备有限公司起草，经编委会修改、审核。《复合软管及软管总成》标准（试行版）编委会成员如下：主任委员：杨宗玖副主任委员：吴学强薛宝龙刘正斋委员：黄庆新2复合软管及软管总成1范围本标准规定了复合软管(以下简称软管)及软管总成的术语定义、结构尺寸、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准第1类适用于气态输送，第2类至第6类适用于输送油品、化工品（包括但不限于）液态介质的热塑性多层（非硫化）软管及总成。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4240-2009不锈钢丝GB/T5563-2013橡胶和塑料软管及软管组合件静液压试验方法GB/T5564-2006橡胶和塑料软管低温曲挠试验GB/T5565-2006橡胶或塑料增强软和非增强软管弯曲试验GB/T5567-2013橡胶和塑料软管及软管组合件耐吸扁性能的测定GB/T9572-2013橡胶和塑料软管及软管组合件电阻的测定GB/T9573-2013橡胶、塑料软管及软和组合件尺寸测量方法GB/T9576-2013橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南GB/T9577-2001橡胶和塑料软管及软管组合件标志、包装和运输规则HG/T2869-1997橡胶和塑料软管静态条件下耐臭氧性能的评价EN13765：2010用于输送烃类、熔剂、化工品的多层热塑性（非硫化）软管及软管总成---规范BS5842：1980用于码头、道路和油罐装卸的热塑性复合软管3术语定义1）复合软管复合软管由多层高分子聚合材料缠绕，并由内外螺旋状钢丝支撑紧固而成的软连接管道。32）软管总成软管总成是两端安装有接头的软管组合件。3）法兰法兰是使管与管或和阀门相互连接，连接于管端部的零件。4）快接快接是一种不需要工具就能实现管路快速连通或断开的接头。5）内螺管内螺管是用于软管与法兰或快接连接的零件。6）外钢圈外钢圈是用于与内螺管共同作用紧固软管的零件。7）密封圈密封圈是置于接头内部具有一定形状用于密封作用的橡胶零件。8）接头由法兰或快接、内螺管、外钢圈、密封圈组合而成的部件。9）管身由内外钢丝、抗拉层、密封层、外表层缠绕而成的半成品。10）工作压力设计规定的软管可供使用的最大压力。11）试验压力为验证软管结构的牢固性而进行的非破坏性试验，达到所规定的压力。12）爆破压力为验证软管的极限安全而进行的破坏性试验，达到所规定的压力。13）静压试验在规定压力下，软管长度、直径方面的抗变和密封能力试验。14）最小弯曲半径软管能被弯曲的最小半径。15）长度变化率在规定的压力和介质作用下测定软管长度变化的程度，以百分数表示。4分类软管根据工作压力和工作温度范围分为6类，如下表1所示。表11类2类3类4类5类6类工作压力（MPa）0.400.701.001.602.501.60试验压力（MPa）0.601.051.502.403.752.40爆破压力（MPa）1.602.804.006.4010.006.40真空压力（MPa）0.050.050.090.090.090.09工作温度（℃）-20～+60-30～+80-30～+80-30～+80-30～+80-30～+15045结构尺寸5.1综述软管应由内钢丝、抗拉层、密封层、外表层组成，软管总成应由法兰或快接、内螺管、外钢圈、密封圈及软管组成。产品结构示意图如下图1)内外钢丝钢丝的抗拉强度必须大于650MPa，根据自身耐化学性能，从以下材料中选择一种，具体由买卖双方约定：----不锈钢丝：须满足GB/T4240-2009，牌号06Cr19Ni10(304),022Cr19Ni10(304L),06Cr17Ni12Mo2(316),022Cr17Ni12Mo2(316L)----碳钢钢丝：须满足附录A52)抗拉层抗拉层由多层具有一定抗拉力和耐腐蚀性能的高分子聚合纤维织物组成。3)密封层密封层由多层具有完好密封性能和耐腐蚀性能的热塑性薄膜组成。4）外表层外表层是须满足HG/T2869-1997，在臭氧浓...
