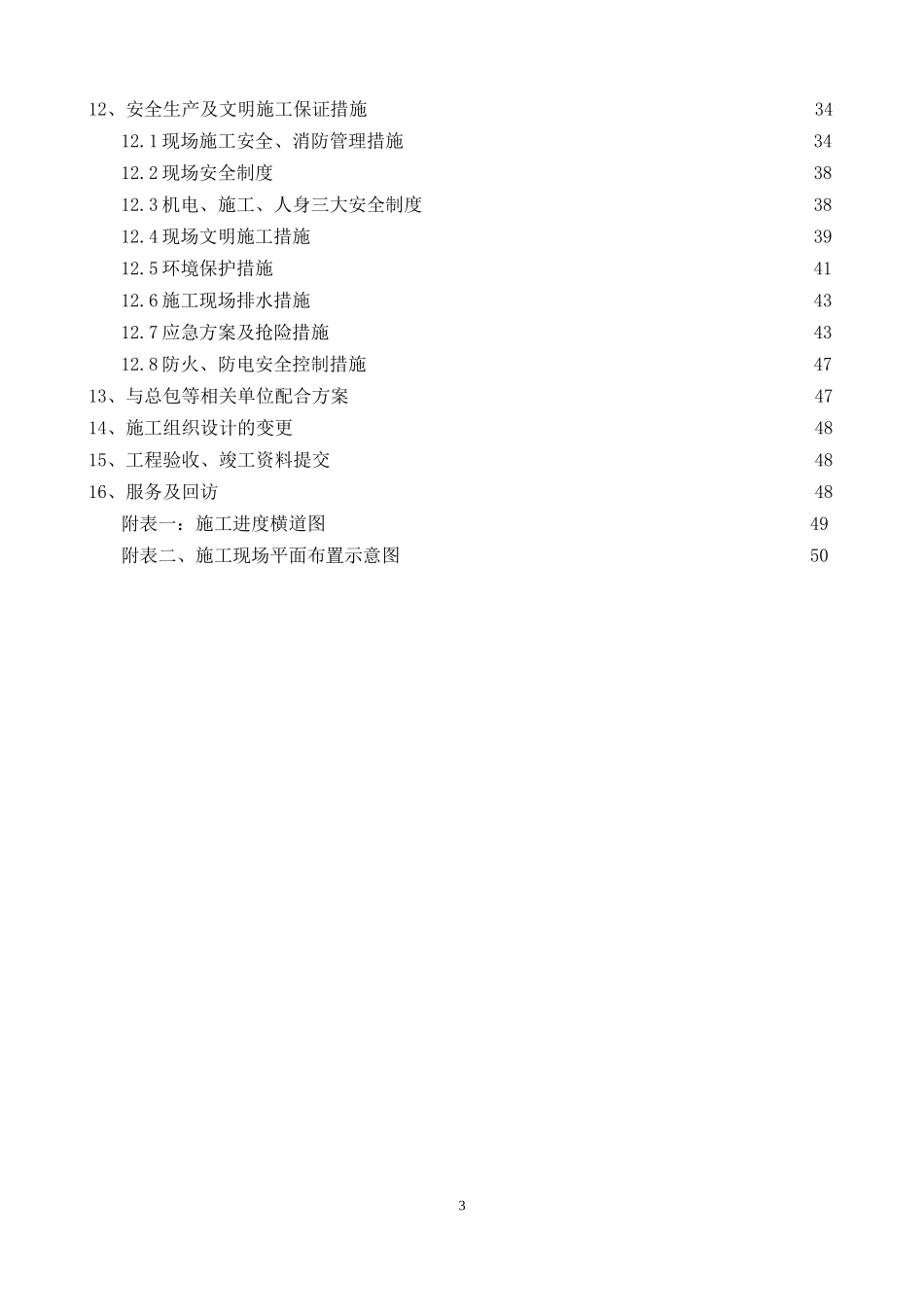

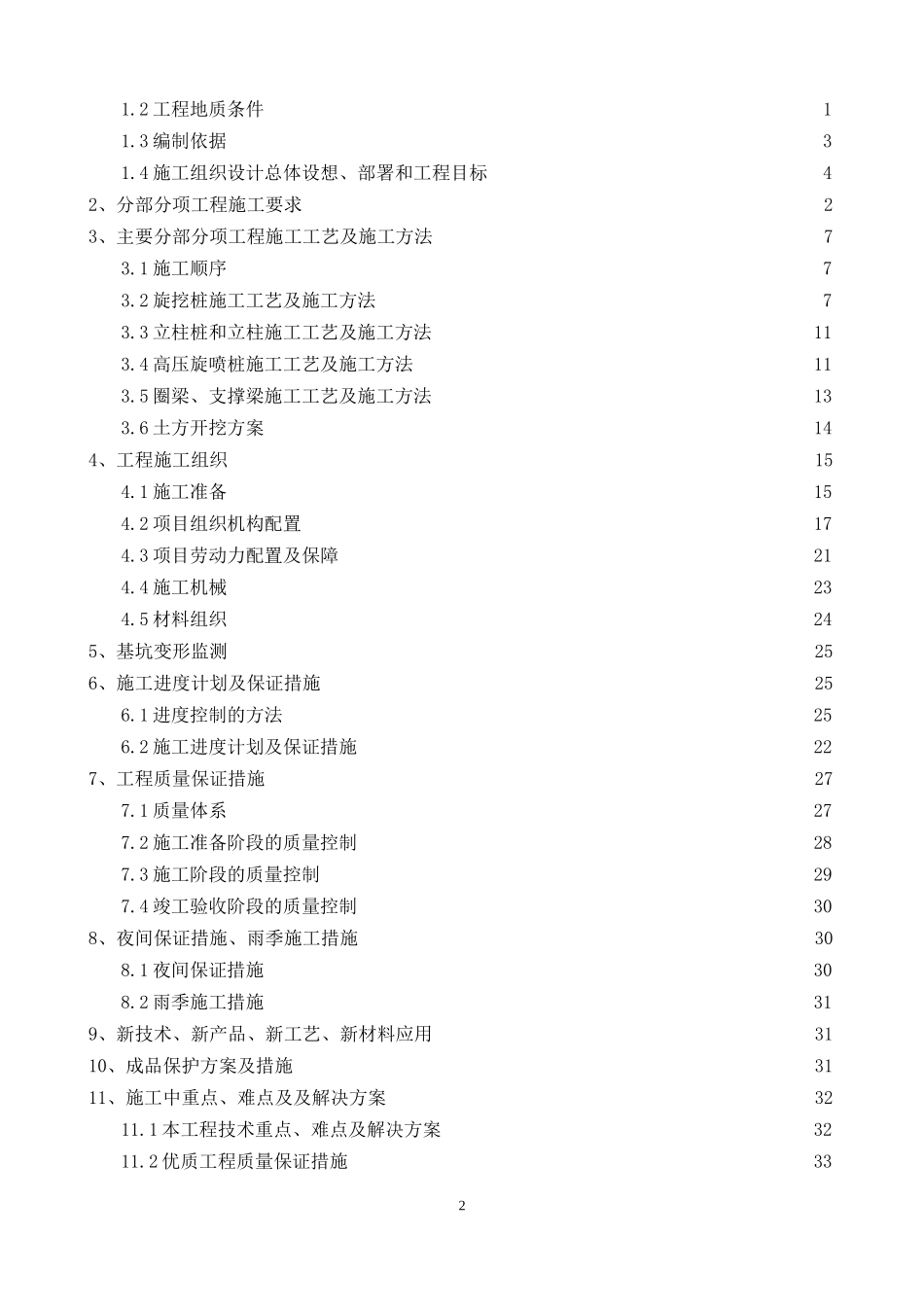

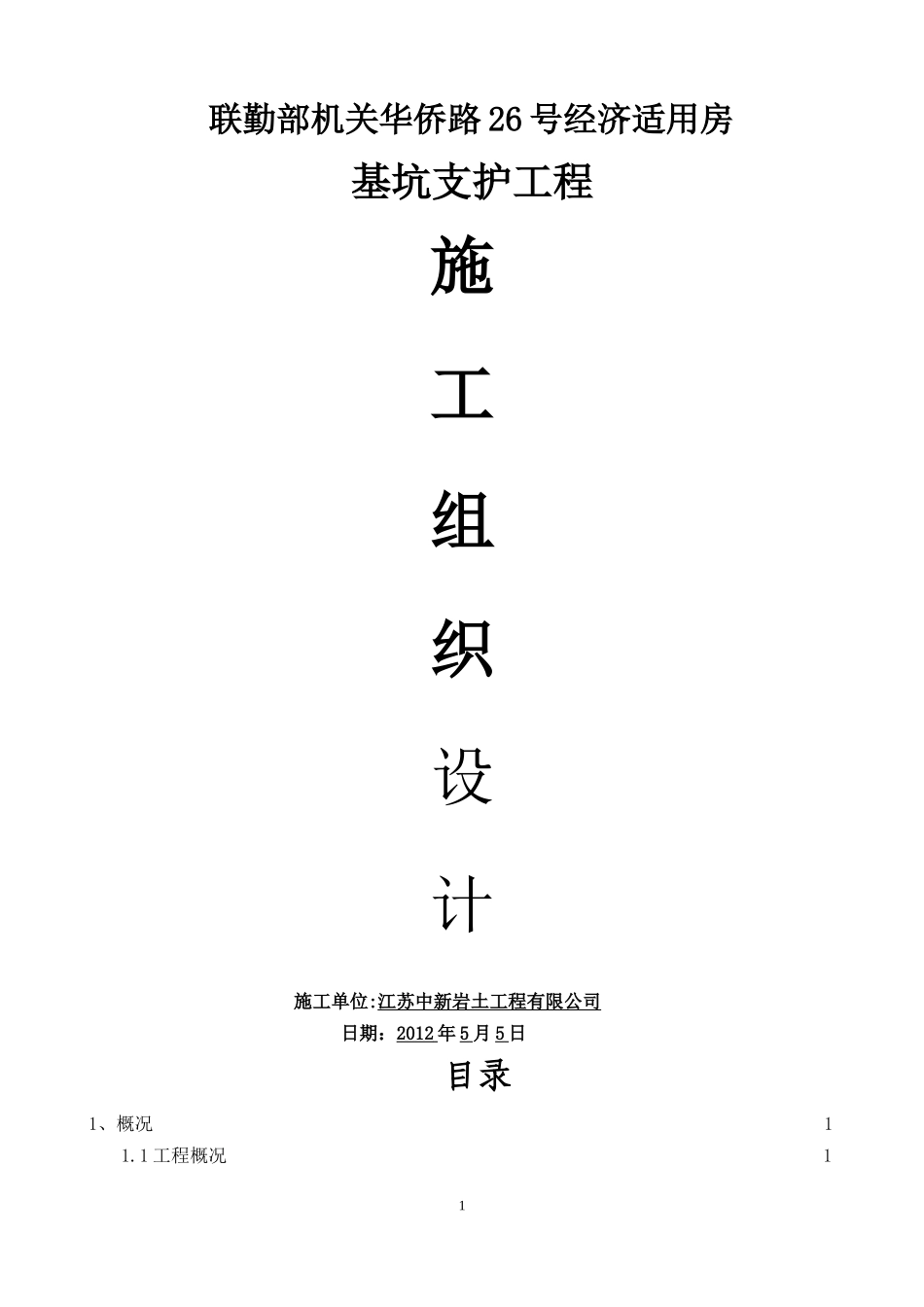

联勤部机关华侨路26号经济适用房基坑支护工程施工组织设计施工单位:江苏中新岩土工程有限公司日期：2012年5月5日目录1、概况11.1工程概况111.2工程地质条件11.3编制依据31.4施工组织设计总体设想、部署和工程目标42、分部分项工程施工要求23、主要分部分项工程施工工艺及施工方法73.1施工顺序73.2旋挖桩施工工艺及施工方法73.3立柱桩和立柱施工工艺及施工方法113.4高压旋喷桩施工工艺及施工方法113.5圈梁、支撑梁施工工艺及施工方法133.6土方开挖方案144、工程施工组织154.1施工准备154.2项目组织机构配置174.3项目劳动力配置及保障214.4施工机械234.5材料组织245、基坑变形监测256、施工进度计划及保证措施256.1进度控制的方法256.2施工进度计划及保证措施227、工程质量保证措施277.1质量体系277.2施工准备阶段的质量控制287.3施工阶段的质量控制297.4竣工验收阶段的质量控制308、夜间保证措施、雨季施工措施308.1夜间保证措施308.2雨季施工措施319、新技术、新产品、新工艺、新材料应用3110、成品保护方案及措施3111、施工中重点、难点及及解决方案3211.1本工程技术重点、难点及解决方案3211.2优质工程质量保证措施33212、安全生产及文明施工保证措施3412.1现场施工安全、消防管理措施3412.2现场安全制度3812.3机电、施工、人身三大安全制度3812.4现场文明施工措施3912.5环境保护措施4112.6施工现场排水措施4312.7应急方案及抢险措施4312.8防火、防电安全控制措施4713、与总包等相关单位配合方案4714、施工组织设计的变更4815、工程验收、竣工资料提交4816、服务及回访48附表一：施工进度横道图49附表二、施工现场平面布置示意图5031、概况1.1工程概况本次拟建项目为南京军区联勤部机关华侨路经济适用房地下室基坑支护工程。经济适用房总建筑面积32931.05m2，其中地下6843.14m2，地上26087.91m2，地下2层，地上27层，基坑面积3570m2；基坑采用旋挖灌注桩加一层混凝土内支撑作为支护结构，基坑外围采用高压旋喷桩止水帷幕，水平支撑为钢筋砼矩形梁，垂直支撑为钢柱支撑。本工程主要施工内容包括支护桩、立柱桩及立柱、圈梁、支撑梁、基坑顶排水沟等。本基坑工程招标单位为南京军区联勤部司令部直属工作处，工程设计由南京南大岩土工程技术有限公司承担。1.2工程地质条件根据本基坑的挖深、地质条件及周边环境要求确定，本基坑侧壁安全等级为二级。1.2.1地基土构成及分布特征①-1杂填土：杂色、松散，主要由粉质粘土混碎砖石等建筑垃圾组成，成分杂，填龄小于5年。层厚2.4-4.8m。①-2淤泥质填土:灰色，软-流塑，有臭味，为原水塘塘底淤泥，混少量碎砖石。层顶埋深2.7-3.9m，层厚2.2-3.9m；局部分布。③-1粉质粘土：灰黄、褐黄色，可塑，局部硬塑，土质不均，含铁锰氧化斑。中等压缩性。层顶埋深2.4-8.6m，层厚0.7-7.7m。③-1A粉质粘土：灰-灰褐色，灰黄色，软塑，局部可塑或流塑，土质不均。层顶埋深3.2-7.3m，层厚0.5-5.7m。③-2粉质粘土：灰黄色，可塑，局部软塑。中等压缩性。层顶埋深6.5-15m，层厚3.2-13.2m。③-3粉质粘土：灰黄、褐黄色，可塑，局部硬塑，含铁锰氧化斑。中等压缩性。层顶埋深15.6-19.4m，层厚3.2-13.2m。③-4粉质粘土：青灰色，可塑，局部软塑。中等压缩性。层顶埋深23.5-30.6m，层厚1.1-8.4m。局部缺失。1.3编制依据a.华侨路26号经济适用房地下室基坑支护工程招标文件b.华侨路26号经济适用房地下室基坑支护工程设计图纸c.《建筑基坑支护技术规程》（JGJ120-99）d.《建筑地基基础工程质量验收规范》（GB50202-2002）e.《建筑桩基技术规范》（JGJ94-2008）f.《混凝土结构工程施工质量验收规范》（GB50204-2002）1g.《钢筋焊接及验收规程》（JGJ18-2003）h.《建筑地基处理技术规范》（JGJ79-2002）i.《钢筋机械连接通用技术规程》（JGJ107-2003）j.《施工现场临时用电安全技术规范》（JGJ46-2005）k.《建筑施工安全检查标准》（JGJ59-99）l.《工程测量规范》（GB50026-2007）1.4施工组织设计总体设想、部署和工程目标1.4.1施工组织设计总体设想及部署根据设计、工程勘察文件，结合本工程的实际情况，该工程施工内容主要为支护桩、立柱桩及圈梁、支撑梁、联系梁...
