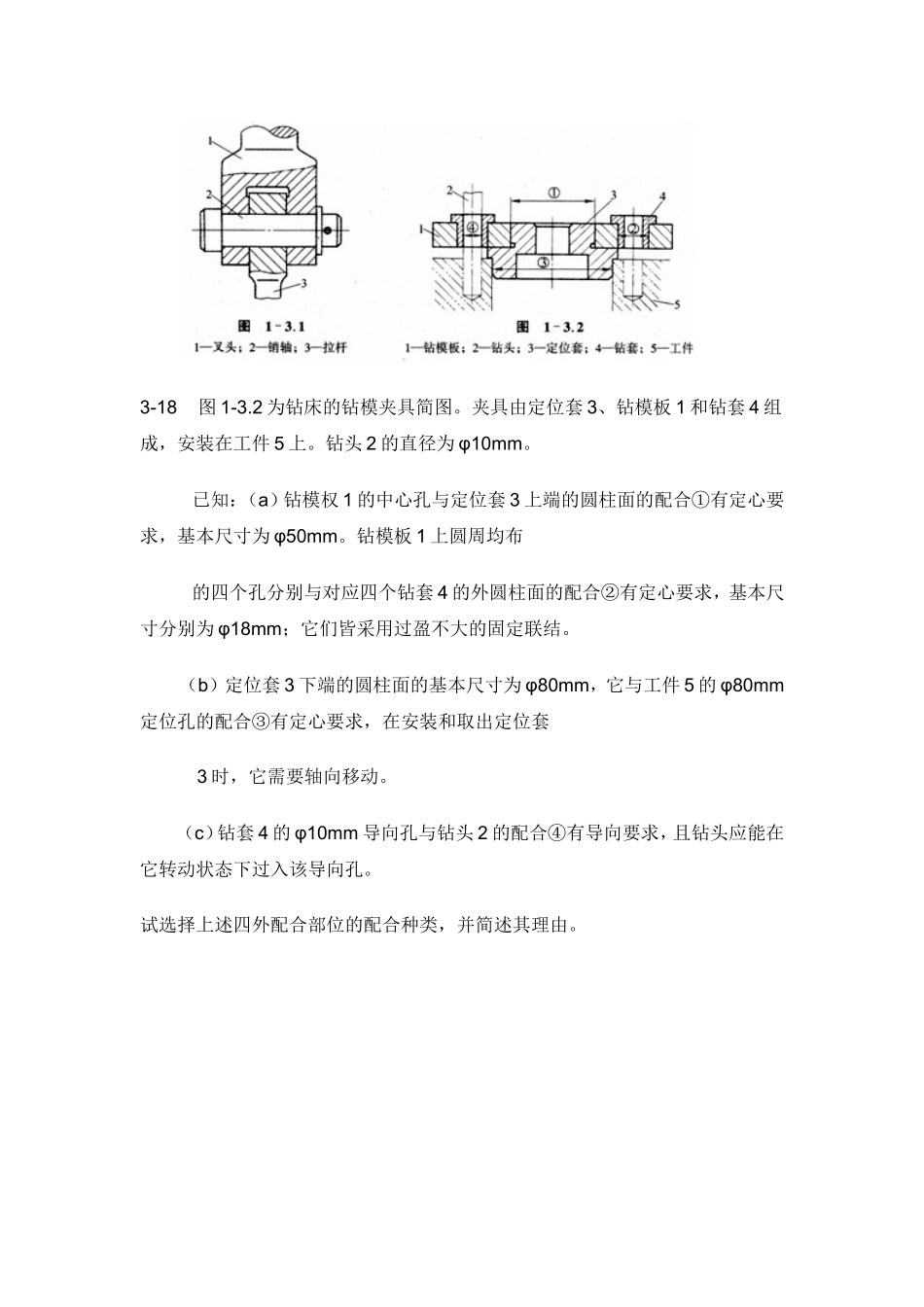

第三章孔、轴公差与配合思考题3-1试述基本尺寸、极限尺寸和实际尺寸的含义，它们有何区别和联系？3-2试述极限偏差、实际偏差和尺寸公差的含义，它们有何区别和联系？3-3试述标准公差和基本偏差的含义，它们与尺寸公差带有何关系？3-4试述配合的含义，配合分哪三类，这三类配合各有何特点？3-5试述配合公差的含义？由使用要求确定的配合公差的大小与孔、轴公差的大小有何关系？3-6为了满足各种不同的孔、轴配合要求，为什么要规定基准制？3-7试说明下列概念是否正确：①公差是孔或轴尺寸允许的最大偏差？②公差一般为正值，在个别情况下也可以为负值或零？③过渡配合是指可能具有间隙，也可能具有过盈的配合。因此，过渡配合可能是间隙配合，也可能是过盈配合？④孔或轴的实际尺寸恰好加工为基本尺寸，但不一定合格？⑤基本尺寸相同的孔和轴的极限偏差的绝对值越大，则其公差值也越大？⑥mm就是的意思？⑦按同一图样加工一批孔后测量它们的实际尺寸。其中，最小的实际尺寸为，最大的实际尺寸为，则该孔实际尺寸的允许变动范围可以表示为mm？3-8编制孔、轴公差表格时，为什么需要进行尺寸分段？同一尺寸分段的公差值是加何确定的？3-9GB/T1800.2-1998对常用尺寸孔和轴分别规定了多少个标准公差等级？试写出它们的代号。标准公差等级的高低是如何划分的？如何表示？3-10GB/T1800.2-1998对常用尺寸孔和轴分别规定了多少种基本偏差？试写出它们的代号。轴的基本偏差数值如何确定？孔的基本偏差数值如何确定？3-11为什么要规定基本偏差？基本偏差数值与标准公差等级是否有关？3-12为什么要规定孔、轴常用公有效期带和优先、常用配合？3-13为什么孔与轴配合应优先采用基孔制？在什么情况下应采用基轴制？3-14试述各个标准公差等级和各种配合的应用场合？3-15大尺寸和常用尺寸的孔、轴公差与配合有什么区别和联系？3-16试述配制配合的应用场合场合以及如何应用配制配合？3-17看图1-3.1所示的起重机吊钩的铰链，叉头1的左、右两孔与轴销2的基本尺寸皆为φ20mm，叉头1的两上孔与销轴2的配合要求采用过渡配合，拉杆3的φ20mm孔与销轴2的配合要求采用间隙配合。试分析它们应该采用哪种基准制？3-18图1-3.2为钻床的钻模夹具简图。夹具由定位套3、钻模板1和钻套4组成，安装在工件5上。钻头2的直径为φ10mm。已知：（a）钻模权1的中心孔与定位套3上端的圆柱面的配合①有定心要求，基本尺寸为φ50mm。钻模板1上圆周均布的四个孔分别与对应四个钻套4的外圆柱面的配合②有定心要求，基本尺寸分别为φ18mm；它们皆采用过盈不大的固定联结。（b）定位套3下端的圆柱面的基本尺寸为φ80mm，它与工件5的φ80mm定位孔的配合③有定心要求，在安装和取出定位套3时，它需要轴向移动。（c）钻套4的φ10mm导向孔与钻头2的配合④有导向要求，且钻头应能在它转动状态下过入该导向孔。试选择上述四外配合部位的配合种类，并简述其理由。3-19图1-3.3为车床溜板手动机构的结构简图。转动手轮3，通过键带动轴4左端的小齿轮6转动，轴4在套筒5的孔中转动。小齿轮6带动大齿轮1转动，再通过键带动齿轮轴8在两个支承套筒2和7的孔中转动，齿轮轴8左端的齿轮也转动。这齿轮与床身上的齿条（未画出）啮合，使溜板箱沿导轨作纵向移动。各配合面的基本尺为：①φ40mm；②φ28mm；③φ28mm④φ46mm⑤φ32mm⑥φ32mm⑦φ18mm。试选择这些孔与轴配合的基准制、标准公差等级和配合种类。习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（）3．国家标准规定，孔只是指圆柱形的内表面。（）4．图样标注mm的轴，加工得愈靠近基本尺寸就愈精确。（）5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。（）6．某孔要求尺寸为，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。（）7．未注公差尺寸即对该尺寸无公差要求。（）8．基本偏差决定公差带的位置。（）9．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。（）10．图样标注的孔，可以判断该孔为基孔制的基准孔。（）11．过渡配合可能具...
