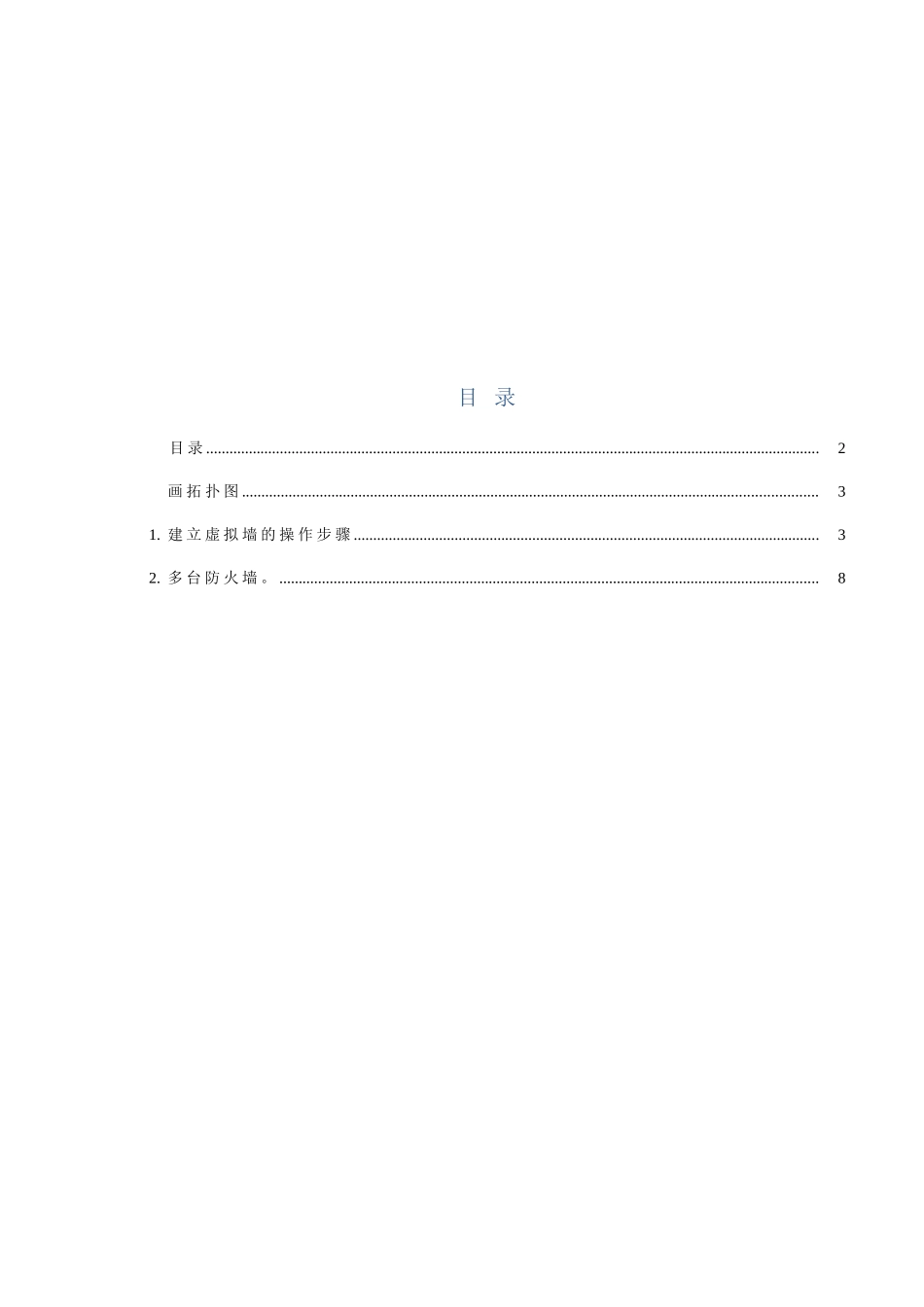

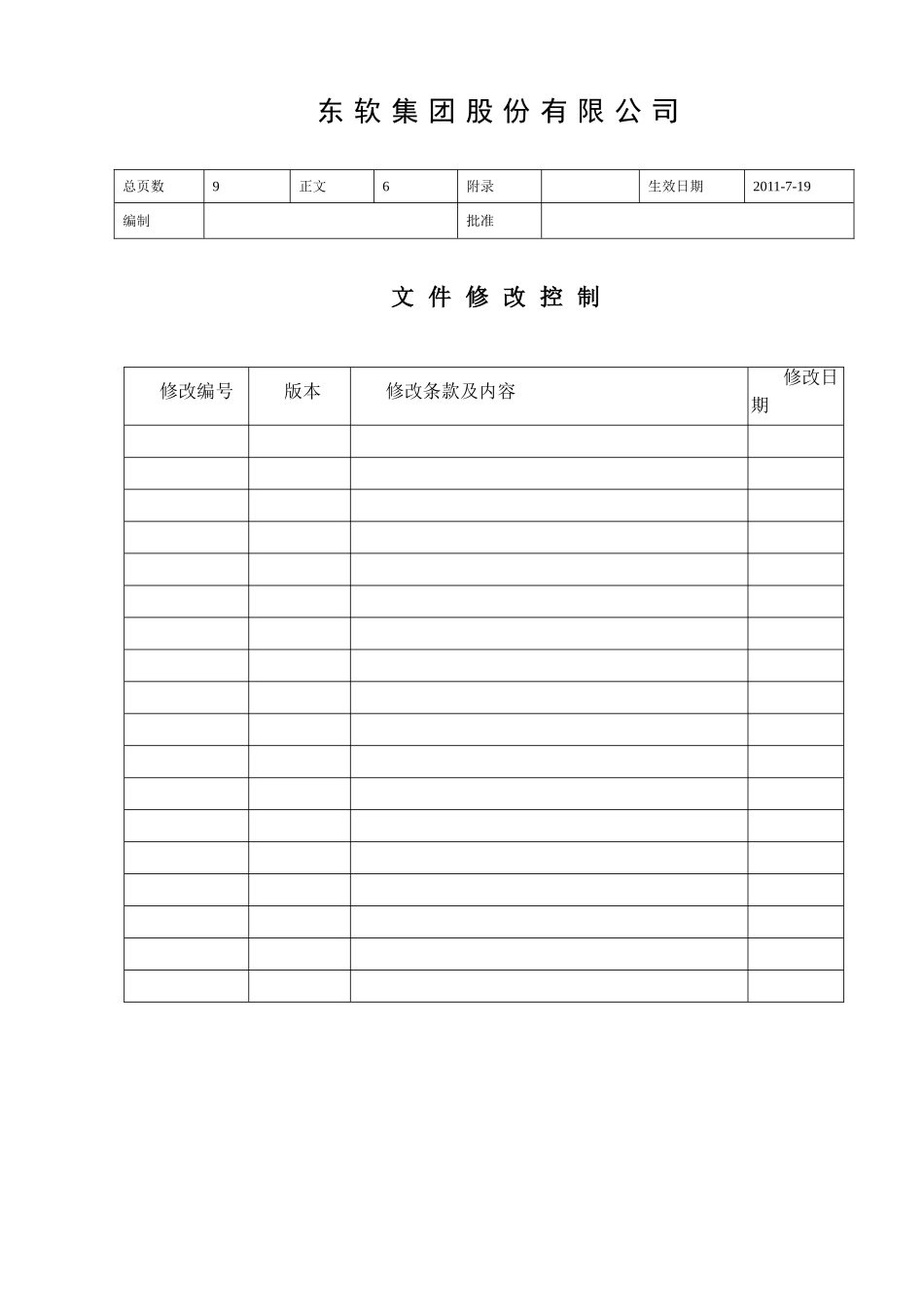

防火墙测试搭建环境操作步骤SVVD东软集团股份有限公司总页数9正文6附录生效日期2011-7-19编制批准文件修改控制修改编号版本修改条款及内容修改日期目录目录..............................................................................................................................................................2画拓扑图....................................................................................................................................................31.建立虚拟墙的操作步骤........................................................................................................................32.多台防火墙。...........................................................................................................................................8防火墙搭建环境第3页画拓扑图在搭建虚拟环境之前要根据情况画拓扑图，标识虚拟防火墙的IP，网关等。1.建立虚拟墙的操作步骤2.1安装防火墙1)打开VMwareWorkstation，左侧Sidebar中空白处右键—OPEN—在弹出的对话框中选择要建立的虚拟墙。2）在左侧Sidebar中空白处右键添加新的Team。在弹出的对话框中点击下一步，修改team的名字和保存地址，再下一步，如图2-1中添加打开的防火墙。2-13）打开FTP服务器。账号：s，密码：s，访问目录为FTP等文件所在文件夹。4）运行team，运行虚拟墙，双击进入到编辑状态，Ctrl+Alt跳出编辑。5）右建单击防火墙，点击Editvirtualmachinesetting对防火墙进行设置如图2-2。防火墙搭建环境第4页2-22.2升级防火墙版本1）右建点击防火墙—poweron，在刚进入系统时选择bootger(应该是选项2或者3)，进行升级。如果不键入，系统会自动默认选1。如果没有键入可以右建点击防火墙—Reset。(将防火墙由低到高升级，serialnumber不会发生变化，不需重新上传license，平级间的升级会使防火墙的serialnumber变化，需重新上传license，复制一个防火墙，打开时，选择move而不选择copy否则serialnumber一样会发生变化)2）出现3个选项：（1）键入“install”安装NetEye。（2）键入“install_bootmgr”安装installbootmgr。（3）键入memtest测试memory。根据情况，依据要安装的，键入相应内容。在这里键入install。3）选择接口，键入客户端的IP、子网掩码和网关、FTP的IP和账号密码（FTP服务器-20CNMINI）（如图2-3），然后确定输入内容。{客户端IP、客户端的子网掩码、网关、FTP服务器的IPFTP服务器所在的位置（若是直接在vm文件夹下，则直接输入文件名称--例：200200.install，若在其下的文件夹下，则输入vm下的每层文件夹名）}防火墙搭建环境第5页2-37）然后会出现两个选项：1、全新安装。（要重新上传Licence）2、覆盖原有的低版本的FW全新安装将重新上传license。覆盖原有低版本，将维持原来的设置，安装完毕选择Freshinstallation，并确认。然后键入5选择QUIT.2.3上传License1）首先打开piped软件，Addpipeconnection。防火墙setting中可以查看pipi的名字，如图2-4。防火墙搭建环境第6页2-4端口为23。2）开启CRT，建立连接，协议：Telnet，主机名：127.0.0.1,端口：23。账户为root（密码：neteye）。{root（neteye）用户拥有最高权限，且是自带的，可以（且只能）查看信息和创建用户、删除用户，可以创建拥有不同权限不同等级的用户，创建的最高权限的用户--有创建、删除用户的权限，但是不能删除root}键入如图2-5上传Licence（licensewordimport+代码，代码为hermesFWlicense文档里对应的SerialNumber的码），是否继续，键入“Y”.（右键单击为粘贴。）防火墙搭建环境第7页2-52.4配置防火墙1）运行之后，配置防火墙，选择建立管理员（useradministrator），选择操作语言，选择服务，操作如图2-4.防火墙搭建环境第8页2-610）创建完账号，设置端口，开启SCM服务。如图2-5：2-7创建完成。打开IE在地址栏中键入https:\\+eth0的IP，进入防火墙的操作。注：如若ping不通服务器，可检查一下PING服务是否开通。检查服务：showservice开启ping服务：configure...
