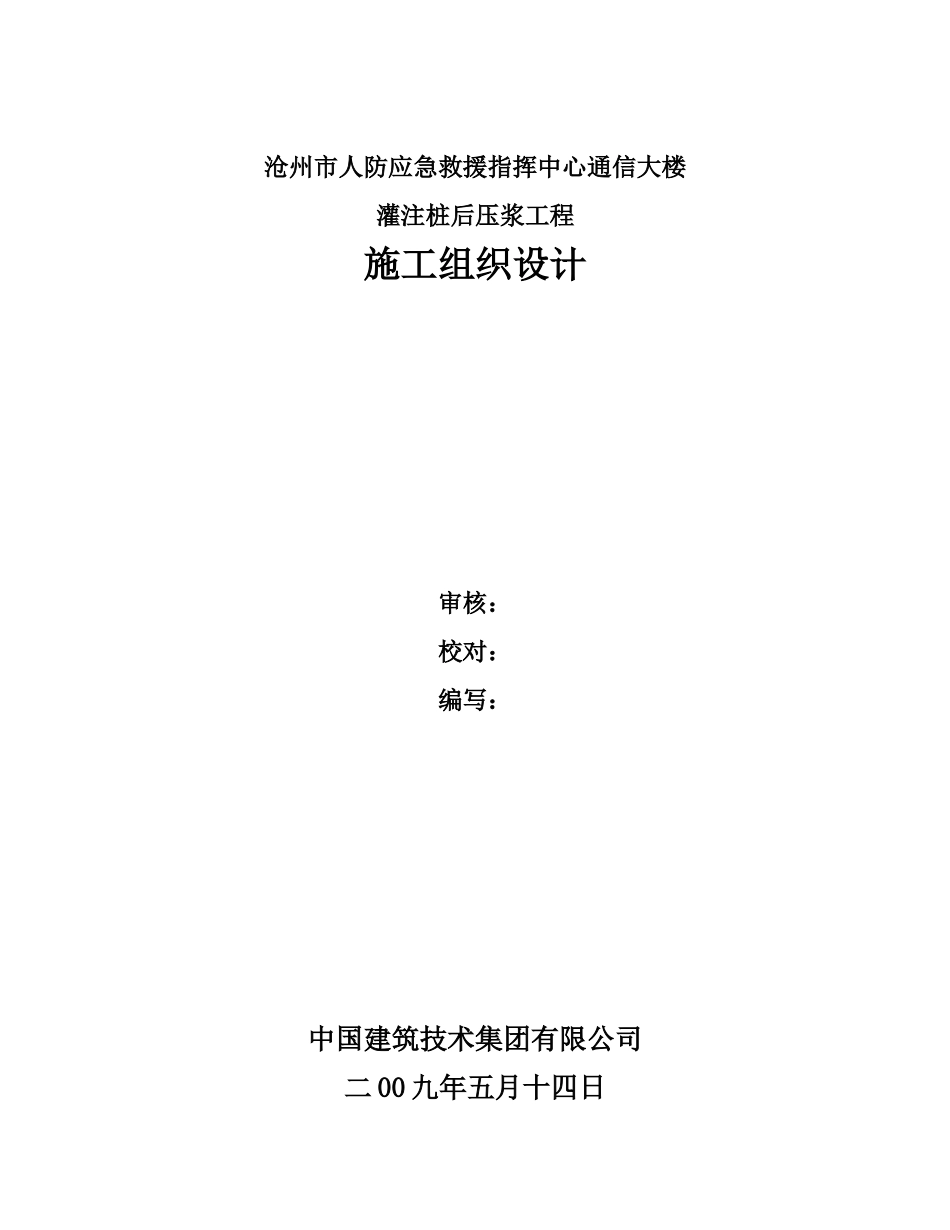

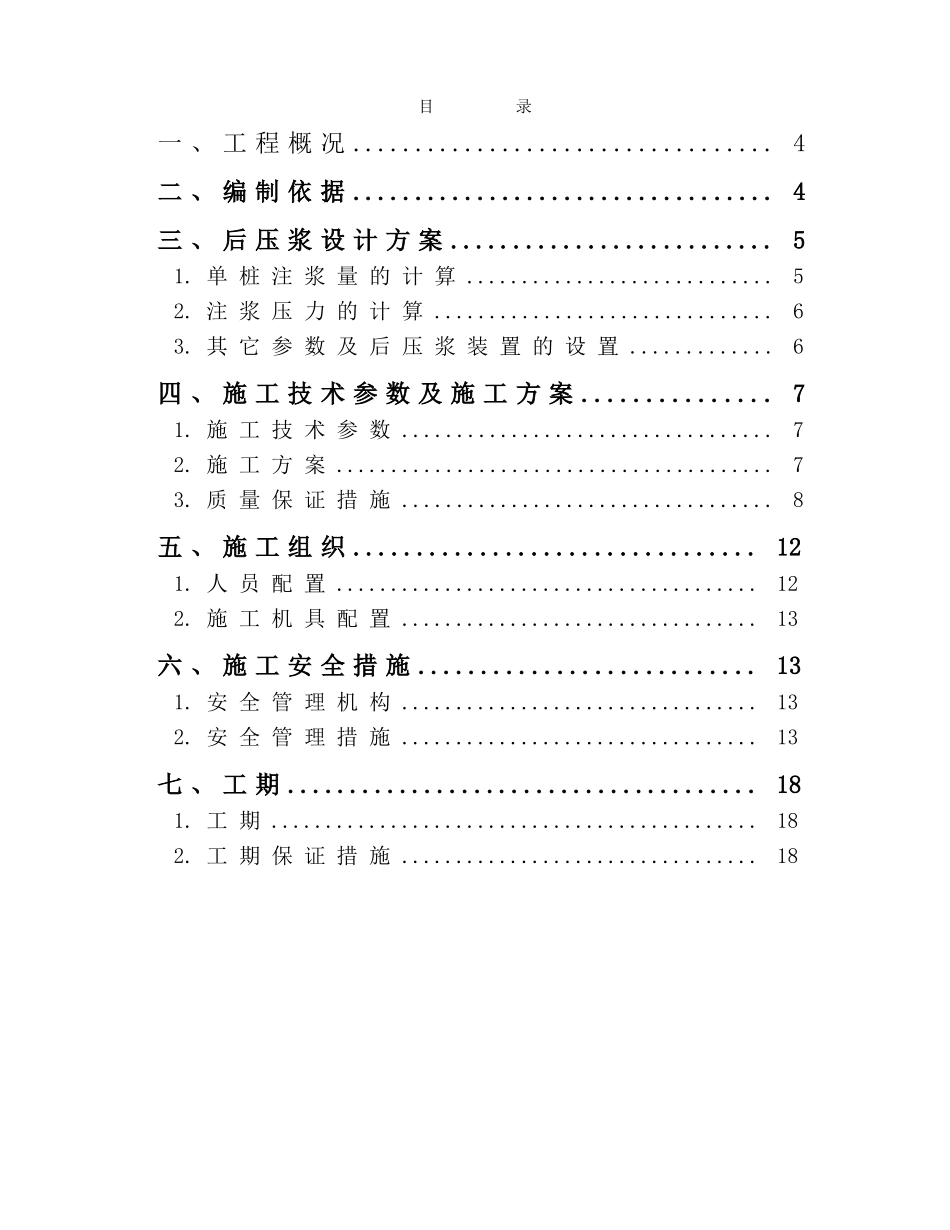

沧州市人防应急救援指挥中心通信大楼灌注桩后压浆工程施工组织设计审核：校对：编写：中国建筑技术集团有限公司二00九年五月十四日目录一、工程概况..................................4二、编制依据..................................4三、后压浆设计方案..........................51.单桩注浆量的计算............................52.注浆压力的计算...............................63.其它参数及后压浆装置的设置.............6四、施工技术参数及施工方案...............71.施工技术参数..................................72.施工方案........................................73.质量保证措施..................................8五、施工组织................................121.人员配置.......................................122.施工机具配置.................................13六、施工安全措施...........................131.安全管理机构.................................132.安全管理措施.................................13七、工期......................................181.工期.............................................182.工期保证措施.................................18一、工程概况拟建沧州市人防应急救援指挥中心通信大楼位于沧州市新华路南侧，广场路西侧，原沧州市人防办院内。拟建建筑物主楼地上22层，地下2层，拟采用框架-剪力墙结构，桩基础；裙楼地上4层，地下1层，拟采用天然地基。拟建建筑物±0.000相当于绝对标高9.812米。本工程岩土工程勘察工作由河北地矿四水水文工程地质勘察有限公司完成，建筑结构由中国建筑技术集团有限公司设计。受河北世达集团委托，我公司承担了本工程的桩基础后压浆工作。本工程共设计后压浆灌注桩153根，桩径800mm，有效桩长49.32米46.42米。灌注桩的主要设计参数见下表：桩类型编号桩径（mm）有效桩长(m)单桩竖向承载力特征值(KN)设计桩数(根)KYZ1Φ80049.32395091KYZ2Φ80046.42380062二、编制依据本施工组织设计编制依据主要有：《建筑桩基技术规范》(JGJ94-2008)《建筑地基基础设计规范》(GB50007-2002)《建筑施工安全检查评分办法》（JGJ59-8）《建筑机械使用安全技术规程》（JGJ33-86）《施工现场临时用电安全技术规程》（JGJ46-88）《建设工程施工现场用电安全规范》（GB50194-93）《沧州市人防办公楼岩土工程详细勘察报告》（勘字2008-044）沧州市人防应急救援指挥中心通信大楼桩基础平面布置图沧州市人防应急救援指挥中心通信大楼桩基础详图三、后压浆设计方案灌注桩后压浆工法适用于各类钻、挖、冲孔灌注桩泥皮和桩底、桩侧一定范围土体的加固，具有构造简单，便于操作，附加费用低，承载力增幅大，压浆不与成桩作业交叉，不破坏桩身混凝土等优点，其技术、经济效益显著。根据本工程桩的特点、实际地层情况及有关规范要求，设计采用桩端、桩侧复式注浆方案。桩侧注浆深度为桩顶以下20.0m。1.单桩注浆量的计算单桩注浆量按下式计算：Gc=d+nd=1.6、—分别为桩端、桩侧注浆量经验系数，取1.5，取0.5n—桩侧注浆断面数，取1d—基桩设计直径（m），取0.8Gc—注浆量，以水泥质量计（t）计算得，单桩注浆量为1.6吨水泥。2.注浆压力的计算注浆压力是指不会使地表隆起和基桩上抬量过大的前提下，实现正常注浆的压力。按下式估算：P0=Pw+P0—注浆点浆液出口正常注浆压力Pw—注浆点处静水压力—注浆点以上第层土的厚度—注浆点以上第层土的天然重度，当处于地下水以下时取-1—抗注阻力经验系数经计算，同时考虑浆液经过注浆管时的压力损失，桩侧注浆压力取1.0MPa；桩端注浆压力，KYZ1型桩取2.5MPa，KYZ2型桩取2.0MPa。3.其它参数及后压浆装置的设置⑴后压浆浆液水灰比为0.5，水泥采用P.O32.5普通硅酸盐水泥。⑵注浆流量50L/min。⑶注浆管采用0.6吋钢管，对称设置2根注浆管，一根用于桩端注浆，一根用于桩侧注浆。注浆管与钢筋笼加强筋绑牢固定。⑷桩端对称设2个注浆阀，桩侧设一个注浆阀。注浆阀应能承受1MPa以上静水压力，注浆阀外部保护层能抵抗砂石等硬质物的刮撞。注浆阀应具逆止功能。⑸后压浆作...
