混凝土空心砌块填充墙 预埋PVC电线管穿管安装方法VIP免费

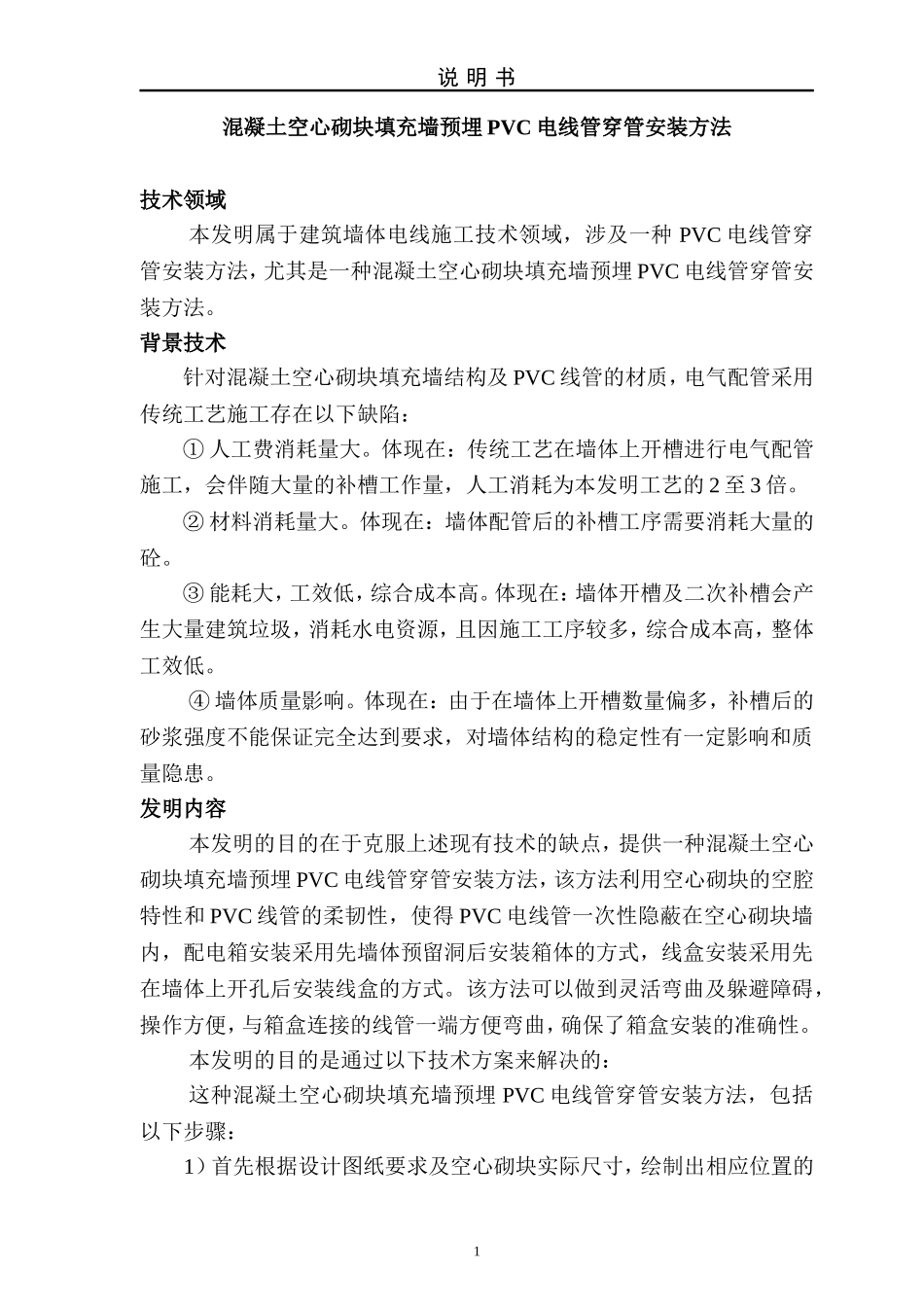

权利要求书1.一种混凝土空心砌块填充墙预埋PVC电线管穿管安装方法，其特征在于，包括以下步骤：1）首先根据设计图纸要求及空心砌块实际尺寸，绘制出相应位置的墙体排版图，根据排版图定位现浇板中预埋PVC电线管的引出点；2）由下引上的PVC电线管在墙体砌筑前将其接至一定高度位置，墙体砌筑时，将空心砌块依次套入线管进行砌筑，使得线管一次性隐蔽在空心砌块墙的空腔内，并分段预埋钢筋对线管进行绑扎固定，即随墙体砌筑分段固定；3）由上引下的PVC电线管在墙体砌筑后，先在所对应线盒所在的墙体剃好安装孔洞，再将PVC线管利用砌块内部空隙路径由上至下进行穿管，线管的固定采用开孔点式填浆法进行固定；4）墙体砌筑至线盒设计安装位置时，先预留好线盒预留洞，调整好PVC电线管在预留洞中的位置，待墙体砌筑完后，准备进行线盒的安装；5）线盒安装前，根据地面油漆标记和线盒标高在墙体上进行机械开孔，找出隐蔽在墙体内的电线管，根据线盒设计标高及出墙度修正线管位置进行线盒安装；6）使进入线盒的管线一管一孔，排列整齐。2.根据权利要求1所述的混凝土空心砌块填充墙预埋PVC电线管穿管安装方法，其特征在于，步骤2）中，利用混凝土空心砌块的空腔特性以及PVC电线管的柔韧性，采用“砖”套“管”、“管”穿“砖”配合施工，即穿管式施工，使得线管穿过砌块空腔而一次性隐蔽在墙体内，穿管方式包括上穿式、下穿式、贯通式三种；3.根据权利要求1所述的混凝土空心砌块填充墙预埋PVC电线管穿管安装方法，其特征在于，步骤2）中，每隔50cm分段预埋钢筋对线管进行绑扎固定。4.根据权利要求1所述的混凝土空心砌块填充墙预埋PVC电线管穿管安装方法，其特征在于，步骤3）中，所述开孔点式填浆法具体为：在线管隐蔽处墙体上开适量大小的孔，在孔的下口底部采用廉价的弹性材料进行填充支撑，再填入砂浆对线管进行固定。1说明书混凝土空心砌块填充墙预埋PVC电线管穿管安装方法技术领域本发明属于建筑墙体电线施工技术领域，涉及一种PVC电线管穿管安装方法，尤其是一种混凝土空心砌块填充墙预埋PVC电线管穿管安装方法。背景技术针对混凝土空心砌块填充墙结构及PVC线管的材质，电气配管采用传统工艺施工存在以下缺陷：①人工费消耗量大。体现在：传统工艺在墙体上开槽进行电气配管施工，会伴随大量的补槽工作量，人工消耗为本发明工艺的2至3倍。②材料消耗量大。体现在：墙体配管后的补槽工序需要消耗大量的砼。③能耗大，工效低，综合成本高。体现在：墙体开槽及二次补槽会产生大量建筑垃圾，消耗水电资源，且因施工工序较多，综合成本高，整体工效低。④墙体质量影响。体现在：由于在墙体上开槽数量偏多，补槽后的砂浆强度不能保证完全达到要求，对墙体结构的稳定性有一定影响和质量隐患。发明内容本发明的目的在于克服上述现有技术的缺点，提供一种混凝土空心砌块填充墙预埋PVC电线管穿管安装方法，该方法利用空心砌块的空腔特性和PVC线管的柔韧性，使得PVC电线管一次性隐蔽在空心砌块墙内，配电箱安装采用先墙体预留洞后安装箱体的方式，线盒安装采用先在墙体上开孔后安装线盒的方式。该方法可以做到灵活弯曲及躲避障碍，操作方便，与箱盒连接的线管一端方便弯曲，确保了箱盒安装的准确性。本发明的目的是通过以下技术方案来解决的：这种混凝土空心砌块填充墙预埋PVC电线管穿管安装方法，包括以下步骤：1）首先根据设计图纸要求及空心砌块实际尺寸，绘制出相应位置的1说明书墙体排版图，根据排版图定位现浇板中预埋PVC电线管的引出点；2）由下引上的PVC电线管在墙体砌筑前将其接至一定高度位置，墙体砌筑时，将空心砌块依次套入线管进行砌筑，使得线管一次性隐蔽在空心砌块墙的空腔内，并分段预埋钢筋对线管进行绑扎固定，即随墙体砌筑分段固定；3）由上引下的PVC电线管在墙体砌筑后，先在所对应线盒所在的墙体剃好安装孔洞，再将PVC线管利用砌块内部空隙路径由上至下进行穿管，线管的固定采用开孔点式填浆法进行固定；4）墙体砌筑至线盒设计安装位置时，先预留好线盒预留洞，调整好PVC电线管在预留洞中的位置，待墙体砌筑完后，准备进行线盒的安装；5）线盒安装前，根据地面油漆标记和线...
