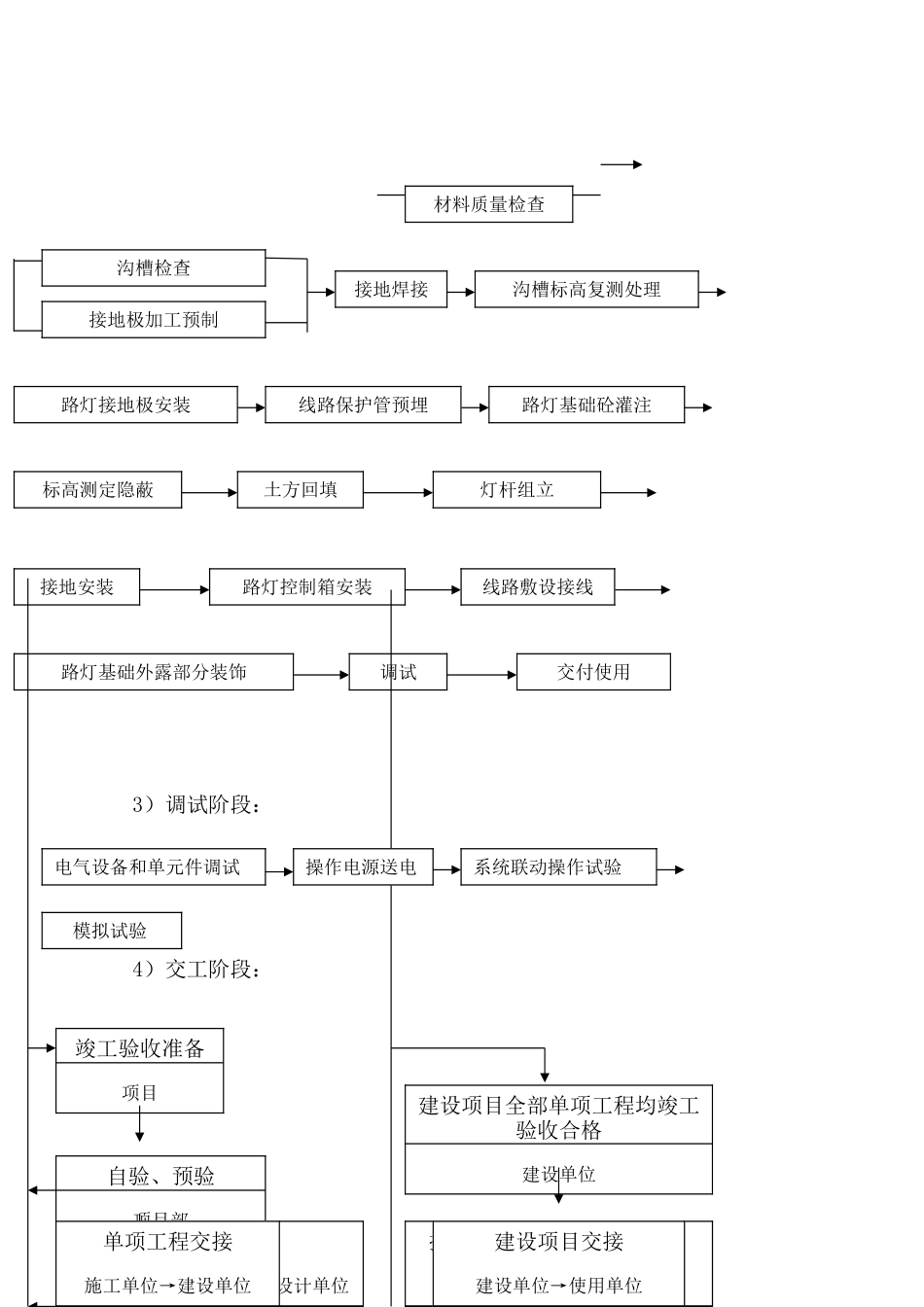

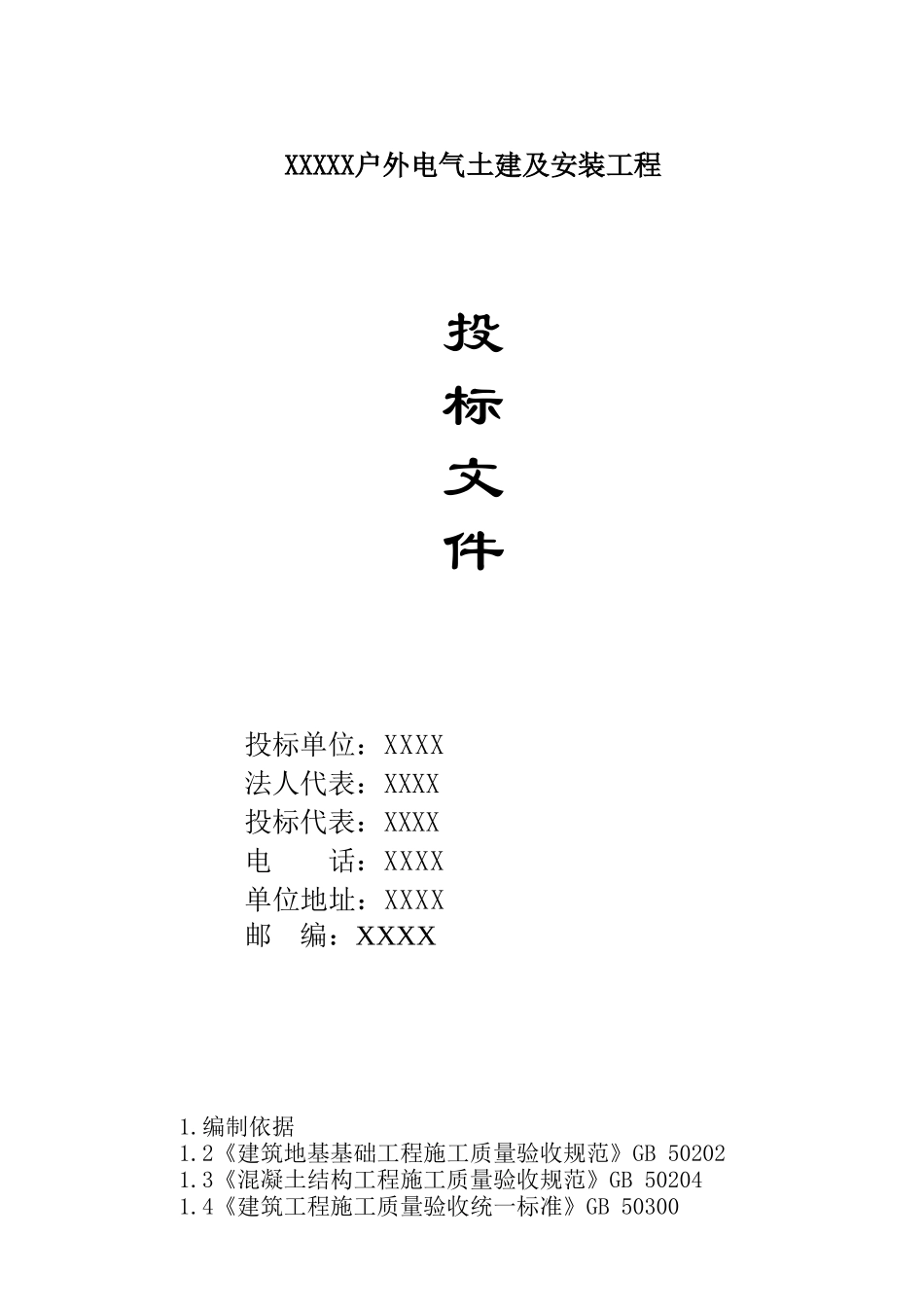

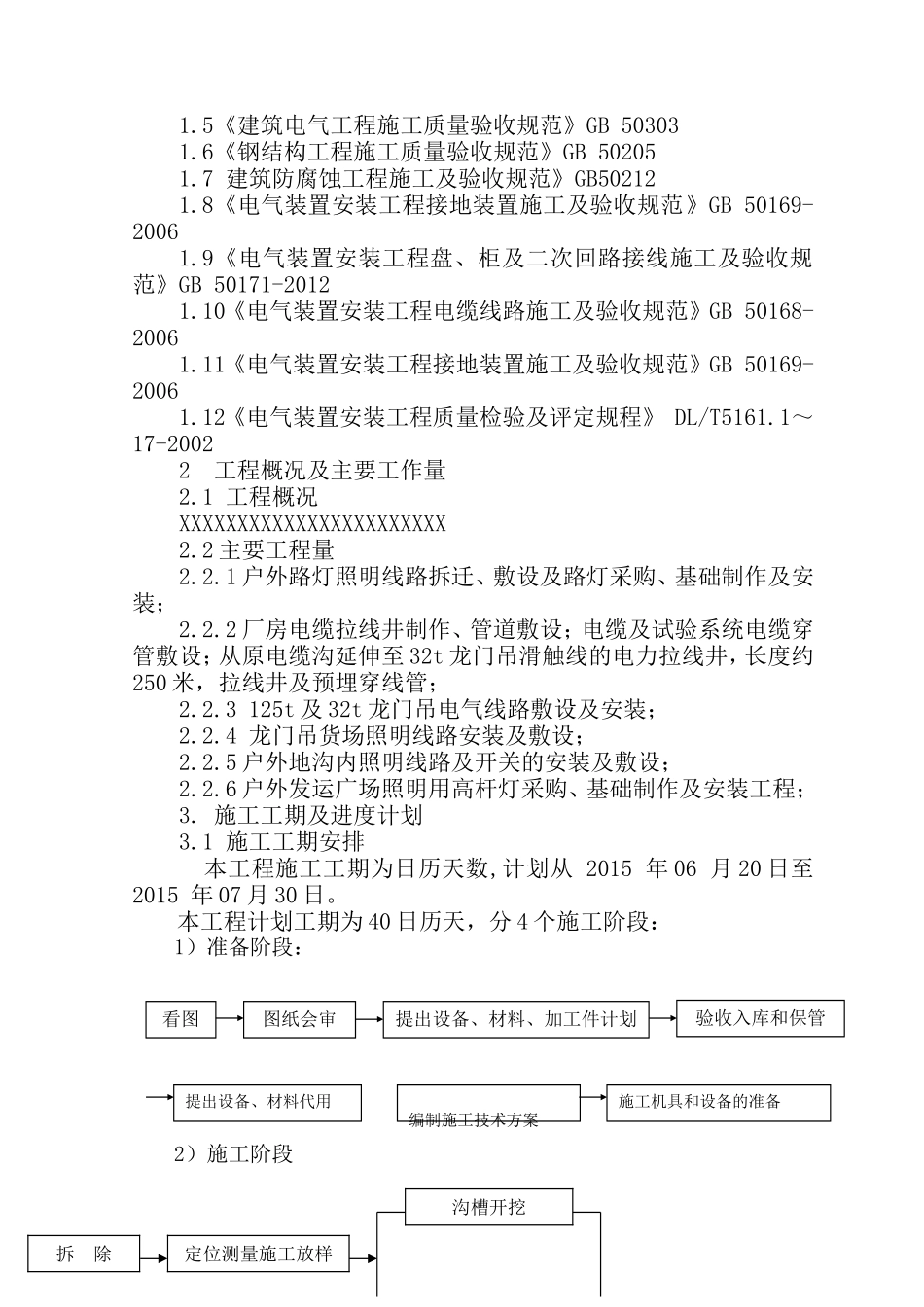

XXXXX户外电气土建及安装工程投标文件投标单位：XXXX法人代表：XXXX投标代表：XXXX电话：XXXX单位地址：XXXX邮编：XXXX1.编制依据1.2《建筑地基基础工程施工质量验收规范》GB502021.3《混凝土结构工程施工质量验收规范》GB502041.4《建筑工程施工质量验收统一标准》GB503001.5《建筑电气工程施工质量验收规范》GB503031.6《钢结构工程施工质量验收规范》GB502051.7建筑防腐蚀工程施工及验收规范》GB502121.8《电气装置安装工程接地装置施工及验收规范》GB50169-20061.9《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-20121.10《电气装置安装工程电缆线路施工及验收规范》GB50168-20061.11《电气装置安装工程接地装置施工及验收规范》GB50169-20061.12《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-20022工程概况及主要工作量2.1工程概况XXXXXXXXXXXXXXXXXXXXXXX2.2主要工程量2.2.1户外路灯照明线路拆迁、敷设及路灯采购、基础制作及安装；2.2.2厂房电缆拉线井制作、管道敷设；电缆及试验系统电缆穿管敷设；从原电缆沟延伸至32t龙门吊滑触线的电力拉线井，长度约250米，拉线井及预埋穿线管；2.2.3125t及32t龙门吊电气线路敷设及安装；2.2.4龙门吊货场照明线路安装及敷设；2.2.5户外地沟内照明线路及开关的安装及敷设；2.2.6户外发运广场照明用高杆灯采购、基础制作及安装工程；3.施工工期及进度计划3.1施工工期安排本工程施工工期为日历天数,计划从2015年06月20日至2015年07月30日。本工程计划工期为40日历天，分4个施工阶段：1）准备阶段：2）施工阶段看图图纸会审提出设备、材料、加工件计划验收入库和保管提出设备、材料代用编制施工技术方案施工机具和设备的准备定位测量施工放样沟槽开挖拆除3）调试阶段：4）交工阶段：材料质量检查沟槽检查接地极加工预制沟槽标高复测处理路灯接地极安装接地焊接路灯基础砼灌注标高测定隐蔽土方回填灯杆组立路灯基础外露部分装饰路灯控制箱安装线路敷设接线调试交付使用线路保护管预埋接地安装竣工验收准备项目自验、预验项目部提交《竣工验收申请报告》项目部→监理（建设）单位审查（申请报告）监理（建设）单位初验监理组织：建设、施工、设计单位单项工程交接施工单位→建设单位建设项目全部单项工程均竣工验收合格建设单位初验监理组织建设、施工、设计单位提交《竣工验收申请报告》建设单位→使用单位正式验收验收委员会建设项目交接建设单位→使用单位电气设备和单元件调试操作电源送电系统联动操作试验模拟试验3.2施工进度网络图见附图（一）4.施工现场总平面布置图见附图（二）5.现场管理组织机构及劳动力计划5.1施工组织机构项目总工土建专业电气调试工程管理部安全管理部项目经理质量管理部物资管理部电气安装正式验收验收小组5.2劳动力计划表单位：（人）年月工种2015年6月7月管理55土建1010电工55普工1010调试工22焊工11合计33336、施工机械配备及主要材料需求计划6.1施工机械配备序号设备名称型号规格数量国别产地制造年份额定功率（kW）生产能力用于施工部位备注1汽车吊16t1辆徐州2010良好路灯吊装2混凝土搅拌机JS3501台温州2014良好路灯基础3砼振捣器2台巩县20141.5良好路灯基础4打夯机HW601台柳州20143良好路灯基础回填5直流电焊机ZX1-5002台重庆201432kVA良好钢管焊接6切割机1台四川2014良好加工材料7弯管机1台2014良好加工材料8经纬仪DJ21台杭州2014良好路灯安装9接地电阻测试仪MS-300C1台国产2014良好接地测试10万用表1台国产2014良好电气试验11绝缘电阻测试仪31211台国产2014良好电气试验12高压绝缘兆欧表DMH25531台国产2014良好电气试验13直流电阻测试仪33841台国产2014良好电气试验6.2主要材料进场计划序号材料名称供货方式到货地点供货时间1基础钢筋乙方供应现场材料场2015.07.022地脚螺栓乙方供应现场材料场2015.07.023电缆套管及接地扁钢乙方供应现场材料场2015.07.054电缆乙方供应现场材料场2015.07.155路灯乙方供应现场材料场2015.07.206路灯控制箱照明箱乙方供应现场材料场2015.07.207、主要施工方案及质量标准7.1原有路灯拆除及定位测量7.1.1保护性拆除750厂房北侧、32t龙门吊货场北...
