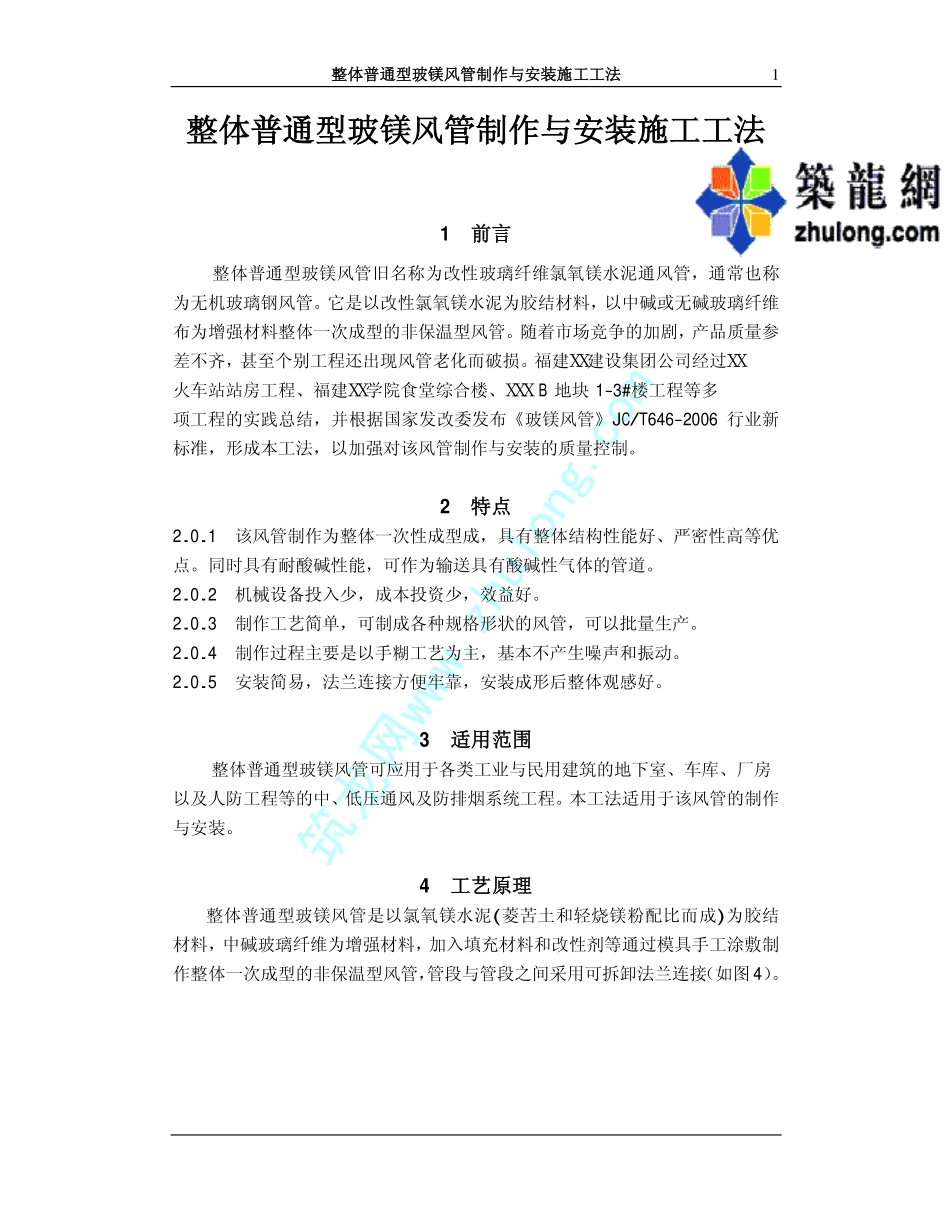

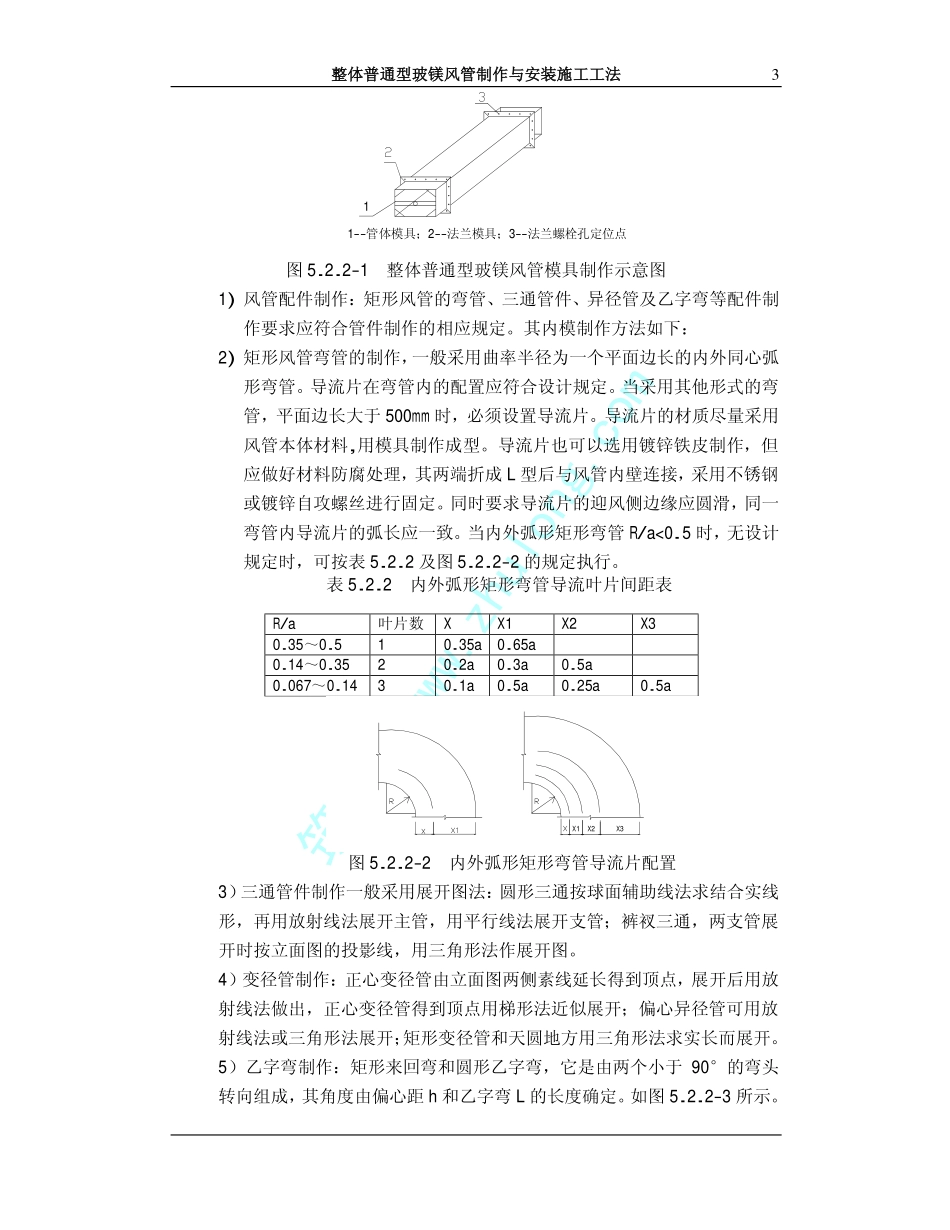

筑龙网www.zhulong.com整体普通型玻镁风管制作与安装施工工法1整体普通型玻镁风管制作与安装施工工法1前言整体普通型玻镁风管旧名称为改性玻璃纤维氯氧镁水泥通风管，通常也称为无机玻璃钢风管。它是以改性氯氧镁水泥为胶结材料，以中碱或无碱玻璃纤维布为增强材料整体一次成型的非保温型风管。随着市场竞争的加剧，产品质量参差不齐，甚至个别工程还出现风管老化而破损。福建XX建设集团公司经过XX火车站站房工程、福建XX学院食堂综合楼、XXXB地块1-3#楼工程等多项工程的实践总结，并根据国家发改委发布《玻镁风管》JC/T646-2006行业新标准，形成本工法，以加强对该风管制作与安装的质量控制。2特点2.0.1该风管制作为整体一次性成型成，具有整体结构性能好、严密性高等优点。同时具有耐酸碱性能，可作为输送具有酸碱性气体的管道。2.0.2机械设备投入少，成本投资少，效益好。2.0.3制作工艺简单，可制成各种规格形状的风管，可以批量生产。2.0.4制作过程主要是以手糊工艺为主，基本不产生噪声和振动。2.0.5安装简易，法兰连接方便牢靠，安装成形后整体观感好。3适用范围整体普通型玻镁风管可应用于各类工业与民用建筑的地下室、车库、厂房以及人防工程等的中、低压通风及防排烟系统工程。本工法适用于该风管的制作与安装。4工艺原理整体普通型玻镁风管是以氯氧镁水泥(菱苦土和轻烧镁粉配比而成)为胶结材料，中碱玻璃纤维为增强材料，加入填充材料和改性剂等通过模具手工涂敷制作整体一次成型的非保温型风管，管段与管段之间采用可拆卸法兰连接（如图4）。筑龙网www.zhulong.com整体普通型玻镁风管制作与安装施工工法2图4整体普通型玻镁风管法兰连接图5工艺流程及操作要点5.1工艺流程5.1.1风管制作工艺流程施工准备→模具制作→涂敷成型→脱模养护→成品保护→产品检验5.1.2风管系统安装工艺流程施工准备→支吊架制作→支吊架安装→风管排列法兰连接→风管安装→部件安装→漏光及漏风检测→复核检验5.2风管制作工艺操作要点5.2.1施工准备1熟悉设计施工图，制作加工前必须到现场实测有关尺寸，并核对图纸中的相关内容后放样出各管段、管件的规格尺寸，对各规格型号风管及配件进行汇总记录，以便加工需要。2加工作业场地应通风良好、光线充足，并应避免阳光直射。操作平台、堆放成品及半成品的场地要求平整、干净，能够防雨雪、防阳光直射。3备足符合质量要求的轻烧镁粉、卤片、中碱玻璃纤维布和增加剂等材料，配备好施工机具。5.2.2模具制作1矩形风管模具一般采用木板、胶合板、方木等材料制作而成；圆形风管模具一般采用薄木板、薄钢板、钢管等材料制作而成。模具成型均使用内模，并且是可以拆卸的，以便于脱模。2矩形风管的内模外边尺寸等于矩形风管的内边尺寸，并且内模要考虑脱模。法兰模具上用直径5mm左右的突出物（如塑料毛钉或自攻螺栓）设置好法兰螺栓孔的位置标记，同种规格的螺栓孔位置纵横方向都应保持一致，具有可互换性，并保证法兰四个角处必须有一个螺栓孔。整体普通型玻镁风管模具制作示意如图5.2.2-1所示：筑龙网www.zhulong.com整体普通型玻镁风管制作与安装施工工法3图5.2.2-1整体普通型玻镁风管模具制作示意图1)风管配件制作：矩形风管的弯管、三通管件、异径管及乙字弯等配件制作要求应符合管件制作的相应规定。其内模制作方法如下：2)矩形风管弯管的制作，一般采用曲率半径为一个平面边长的内外同心弧形弯管。导流片在弯管内的配置应符合设计规定。当采用其他形式的弯管，平面边长大于500mm时，必须设置导流片。导流片的材质尽量采用风管本体材料,用模具制作成型。导流片也可以选用镀锌铁皮制作，但应做好材料防腐处理，其两端折成L型后与风管内壁连接，采用不锈钢或镀锌自攻螺丝进行固定。同时要求导流片的迎风侧边缘应圆滑，同一弯管内导流片的弧长应一致。当内外弧形矩形弯管R/a<0.5时，无设计规定时，可按表5.2.2及图5.2.2-2的规定执行。表5.2.2内外弧形矩形弯管导流叶片间距表R/a叶片数XX1X2X30.35～0.510.35a0.65a0.14～0.3520.2a0.3a0.5a0.067～0.1430.1a0.5a0.25a0.5aX2X1X3图5.2.2-2内外弧形矩形弯管导流片配置3）三通管件制作一般采用展开图法：圆形...
