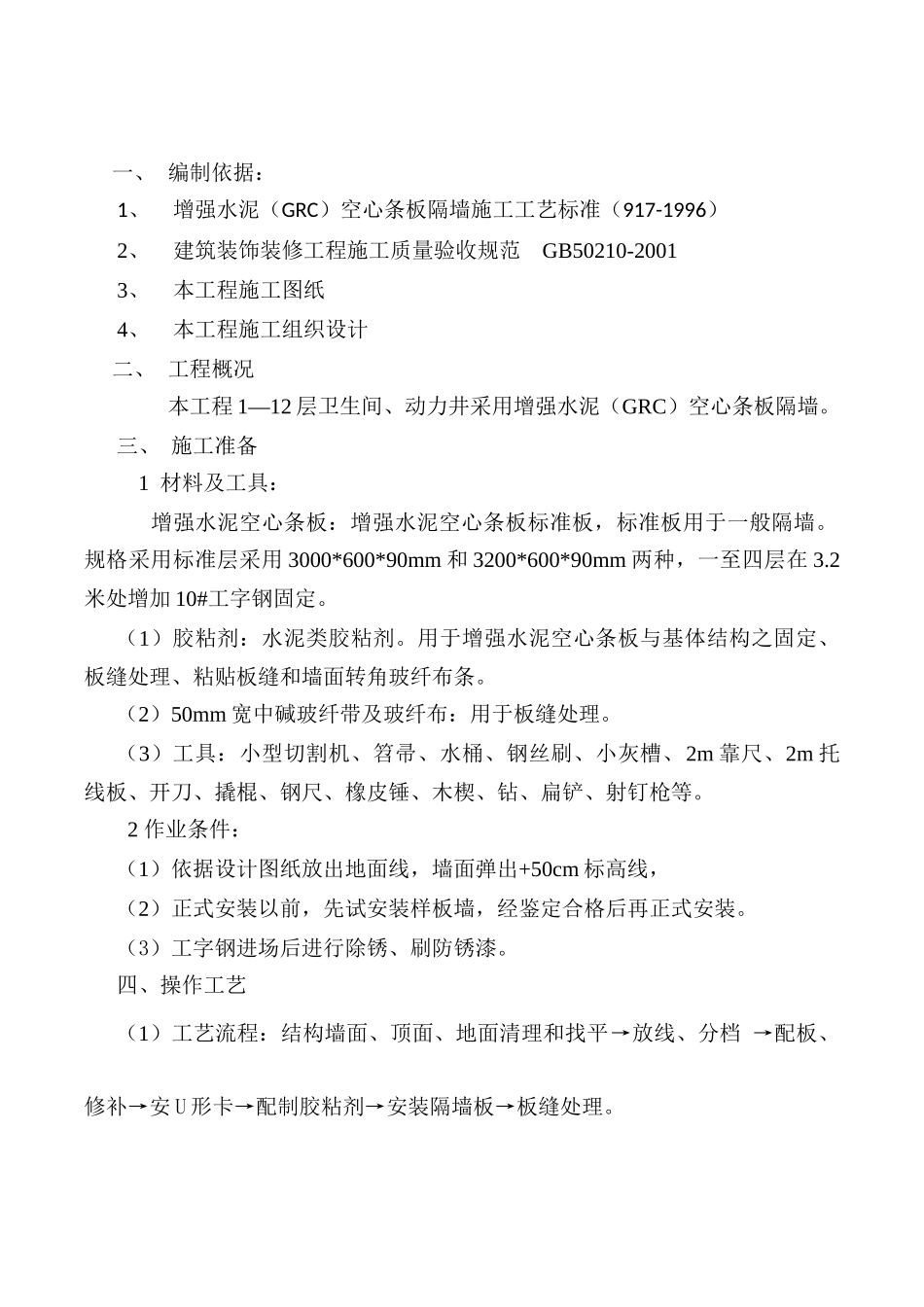

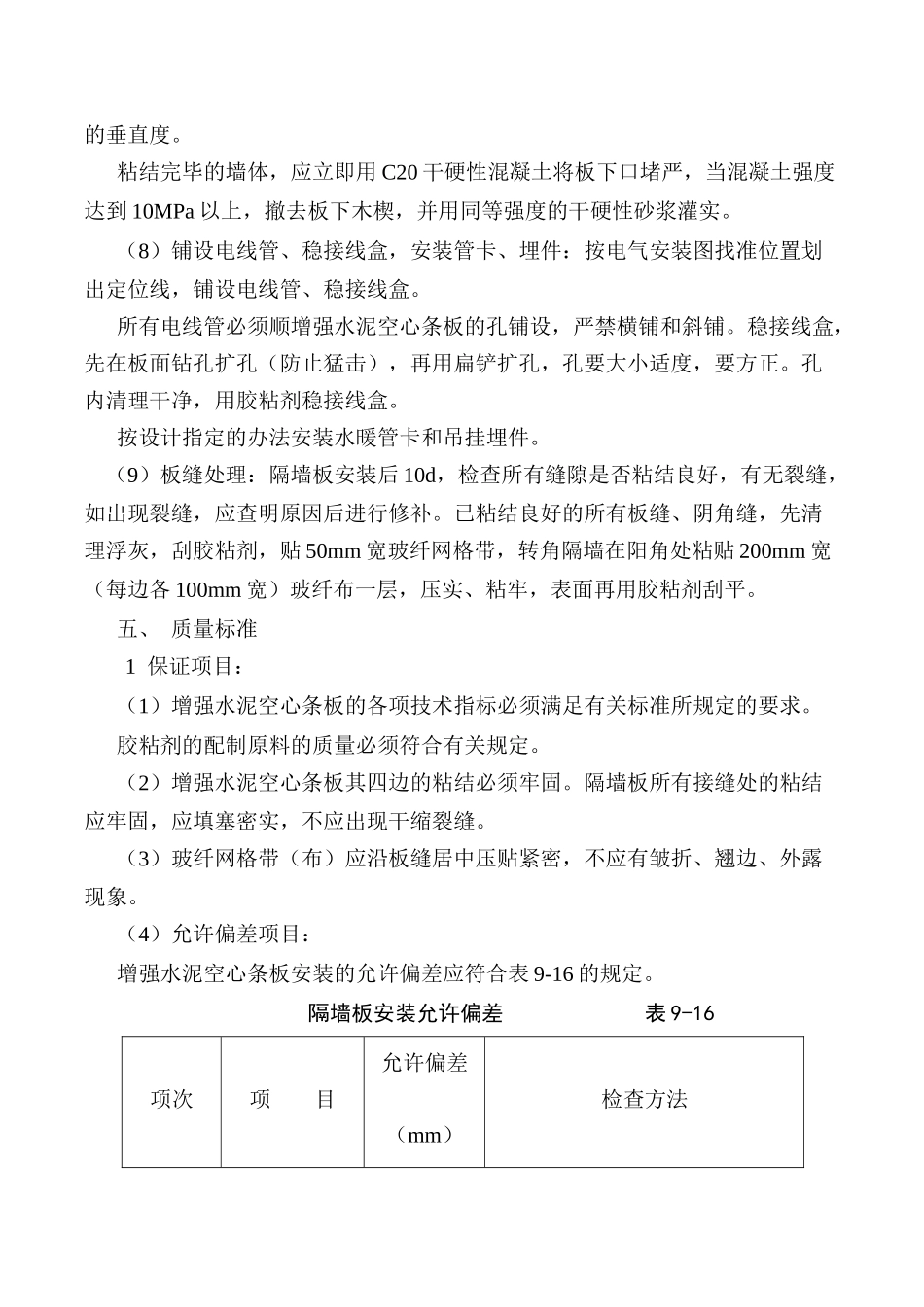

隔墙板施工方案VIP免费

一、编制依据：1、增强水泥（GRC）空心条板隔墙施工工艺标准（917-1996）2、建筑装饰装修工程施工质量验收规范GB50210-20013、本工程施工图纸4、本工程施工组织设计二、工程概况本工程1—12层卫生间、动力井采用增强水泥（GRC）空心条板隔墙。三、施工准备1材料及工具：增强水泥空心条板：增强水泥空心条板标准板，标准板用于一般隔墙。规格采用标准层采用3000*600*90mm和3200*600*90mm两种，一至四层在3.2米处增加10#工字钢固定。（1）胶粘剂：水泥类胶粘剂。用于增强水泥空心条板与基体结构之固定、板缝处理、粘贴板缝和墙面转角玻纤布条。（2）50mm宽中碱玻纤带及玻纤布：用于板缝处理。（3）工具：小型切割机、笤帚、水桶、钢丝刷、小灰槽、2m靠尺、2m托线板、开刀、撬棍、钢尺、橡皮锤、木楔、钻、扁铲、射钉枪等。2作业条件：（1）依据设计图纸放出地面线，墙面弹出+50cm标高线，（2）正式安装以前，先试安装样板墙，经鉴定合格后再正式安装。（3）工字钢进场后进行除锈、刷防锈漆。四、操作工艺（1）工艺流程：结构墙面、顶面、地面清理和找平→放线、分档→配板、修补→安U形卡→配制胶粘剂→安装隔墙板→板缝处理。（2）清理隔墙板与顶面、地面、墙面的结合部，凡凸出墙面的砂浆、混凝土块等必须剔除并扫净，结合部尽力找平。（3）放线、分档：在地面、墙面及顶面根据设计位置，弹好隔墙边线及门窗洞边线，并按板宽分档。（4）配板、修补：板的长度应按楼面结构层净高尺寸减20mm，当需要接板时相邻两板之间的接头应相互错开10～15CM。计算并量测门窗洞口上部及窗口下部的隔板尺寸，按此尺寸配有。当板的宽度与隔墙的长度不相适应时，应将部分隔墙板预先拼接加宽（或锯窄）成合适的宽度，放置有阴角处。有缺陷的板应修补。（5）应按要求用U形钢板卡固定条板的顶端。在两块条板顶端拼缝之间用射钉将U形钢板卡固定在梁或和板上，随安板随固定U形钢板卡。一至四层隔墙应在3.2米高处增加10#工字钢进行固定。填充墙上采用凿洞安装，安装工字钢后采用C20碎石混凝土进行填塞洞口。混凝土结构固定采用钻孔植筋后与工字钢进行焊接。（6）配制胶粘剂：胶水泥砂浆胶粘剂，配合比（重量比）是，胶﹕水泥﹕砂=1﹕1﹕2，拌合成适当的稠度即可。胶粘剂要随配随用，配制的胶粘剂应在30min内用完。（7）安装隔墙板：隔墙板安装顺序应从与墙的结合处开始，依次顺序安装。板侧清刷浮灰，在墙面、顶面、板的顶面及侧面（相拼合面）满刮胶粘剂，按弹线位置安装就位，用木楔顶在板底，再用手平推隔板，使板缝冒浆，一个人用撬棍在板底部向上顶，另一人打木楔，使隔墙板挤紧顶实，然后用开刀（腻子刀）将挤出的胶粘剂刮平。按以上操作办法依次安装隔墙板。门洞口处应先安装门框板定位，然后从门口向两侧安装隔墙。门框板安装应牢固，与条板或主体结构连接应采用专用粘结材料粘结，并应采取加网防裂措施，连接部位应密实、无裂缝。安装门头横板时，应在门角的接缝处采取加网防裂措施。在安装隔墙板时，一定要注意使条板对准预先在顶板和地板上弹好的定位线，并在安装过程中随时用2m靠尺及塞尺测量墙面的平整度，用2m托线板检查板的垂直度。粘结完毕的墙体，应立即用C20干硬性混凝土将板下口堵严，当混凝土强度达到10MPa以上，撤去板下木楔，并用同等强度的干硬性砂浆灌实。（8）铺设电线管、稳接线盒，安装管卡、埋件：按电气安装图找准位置划出定位线，铺设电线管、稳接线盒。所有电线管必须顺增强水泥空心条板的孔铺设，严禁横铺和斜铺。稳接线盒，先在板面钻孔扩孔（防止猛击），再用扁铲扩孔，孔要大小适度，要方正。孔内清理干净，用胶粘剂稳接线盒。按设计指定的办法安装水暖管卡和吊挂埋件。（9）板缝处理：隔墙板安装后10d，检查所有缝隙是否粘结良好，有无裂缝，如出现裂缝，应查明原因后进行修补。已粘结良好的所有板缝、阴角缝，先清理浮灰，刮胶粘剂，贴50mm宽玻纤网格带，转角隔墙在阳角处粘贴200mm宽（每边各100mm宽）玻纤布一层，压实、粘牢，表面再用胶粘剂刮平。五、质量标准1保证项目：（1）增强水泥空心条板的各项技术指标必须满足有关标准所规定的要求。胶粘剂的配制原料的质量...
