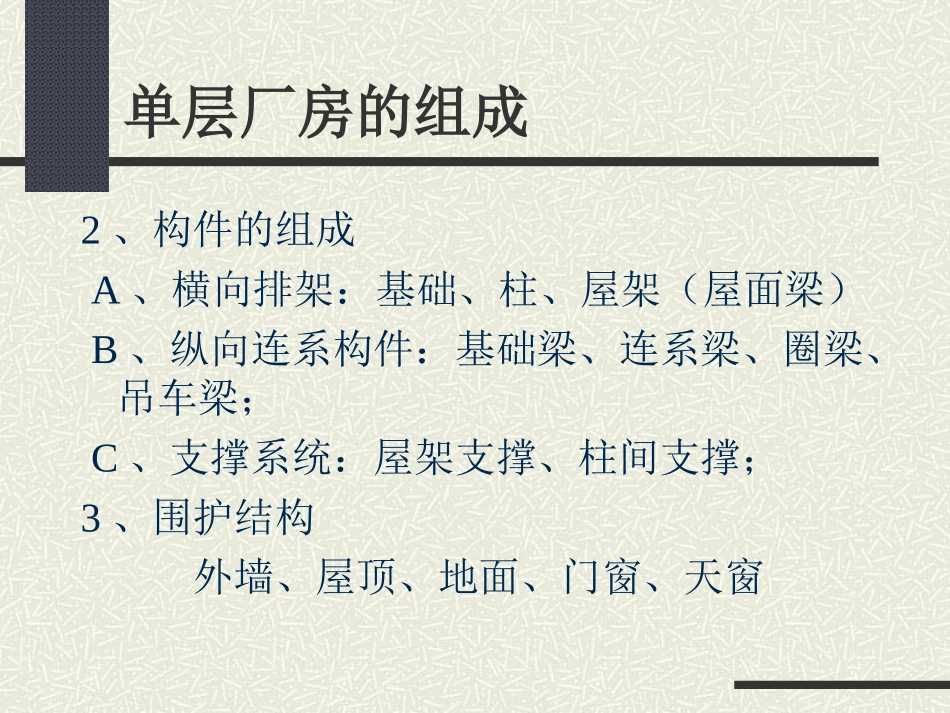

第十三章单层厂房平面设计目的要求：1、使学生了解生产工艺与建筑平面设计的关系；2、掌握厂房平面形式及特点；3、能够经济合理确定厂房的柱网尺寸。教学内容：上一张上一张下一张下一张主页主页退出退出单层厂房的组成1、房屋的组成A、生产工段B、辅助C、库房部分D、行政办公生活用房单层厂房的组成2、构件的组成A、横向排架：基础、柱、屋架（屋面梁）B、纵向连系构件：基础梁、连系梁、圈梁、吊车梁；C、支撑系统：屋架支撑、柱间支撑；3、围护结构外墙、屋顶、地面、门窗、天窗一、生产工艺和建筑平面设计的关系1、生产工艺平面图的内容：A、生产工艺流程的组织；B、生产和起重运输设备的选择和布置；C、工段的划分；D、厂房面积的大小以及生产工艺对厂房建筑设计的要求。下一张下一张主页主页退出退出上一张上一张2、厂房平面设计的要求：A、首先满足生产工艺的要求，同时在设计中应使厂房平面形式规整、合理、简单以便减少占地面积、节能和简化构造处理；下一张下一张主页主页退出退出上一张上一张2、厂房平面设计的要求：B、厂房的建筑参数应符合《厂房建筑模数协调标准》，使构件的生产满足工业化生产的要求；下一张下一张主页主页退出退出上一张上一张2、厂房平面设计的要求：C、选择技术先进和经济合理的柱网使厂房具有较大的通用性；D、正确地解决厂房的采光和通风；E、合理地布置有害工段及生活用室；F、妥善处理安全疏散及防火措施。下一张下一张主页主页退出退出上一张上一张二、平面形式及其特点影响厂房平面轮廓形式的因素：（1）生产工艺流程的影响A、直线布置B、平行布置C、垂直布置（2）生产状况的影响；（3）生产设备布置的影响；下一张下一张主页主页退出退出上一张上一张厂房平面轮廓形式：一般形式：矩形、方形等；特殊形式：L形、П形、Щ形等；下一张下一张主页主页退出退出上一张上一张（一）矩形平面跨度平行布置：适用于直线式的生产工艺流程和往复式的生产工艺流程下一张下一张主页主页退出退出上一张上一张特点：①各段之间靠得较紧，运输路线短捷，工艺联系紧密，工程管线较短；②形式规整,占地面积少；③结构构造简单,造价低,施工快；④室内采光通风容易解决。下一张下一张主页主页退出退出上一张上一张跨度相垂直布置：适用于垂直式的生产工艺流程特点：①工艺流程紧凑，零部件至总装配车间的运输路线短捷；②在跨度垂交处结构、构造复杂，施工麻烦。下一张下一张主页主页退出退出上一张上一张不同平面形式的厂房造价比：从建筑经济角度看：近于方形或方形的平面较优越下一张下一张主页主页退出退出上一张上一张（二）L形、П形、Щ形平面L形、П形、Щ形平面的特点：①厂房各部宽度不大，厂房周长较长，可在较长的外墙上设置门窗，室内采光通风条件好；②纵横跨垂交,要垂交处构件类型增多,构造复杂，需设防震缝；③外墙长度较长，造价及维修费用较高，室内各种工程管线较长。下一张下一张主页主页退出退出上一张上一张三、柱网的选择柱网的概念：下一张下一张主页主页退出退出上一张上一张柱网的设计要求：1、满足生产工艺提出的要求2、遵守《厂房建筑模数协调标准》3、调整和统一柱网4、尽量扩大柱网，提高厂房的通用性下一张下一张主页主页退出退出上一张上一张柱网的设计要求：①扩大柱网能提高厂房的通用性②扩大柱网能扩大生产面积，节约用地③扩大柱网能加快建设速度④扩大柱网能提高吊车的服务范围下一张下一张主页主页退出退出上一张上一张（一）柱网尺寸的确定1、跨度尺寸的确定A、生产设备的大小及布置B、车间内部通道C、《厂房建筑模数协调标准》的要求下一张下一张主页主页退出退出上一张上一张工艺设计中应考虑如下因素：①设备大小②设备布置方式③交通运输所需空间④生产操作及检修所需空间下一张下一张主页主页退出退出上一张上一张根据《厂房建筑模数协调标准》规定：①凡跨度等于或小于18m时应采用3m倍数(30M数列)；即:9m,12m,15m,18m②大于18m时应采用6m倍数(60M数列)；即:18m,24m,30m,36m③除工艺布置上有特殊要求外,一般不采用21m,27m和33m等跨度尺寸下一张下一张主页主页退出退出上一张上一张2、柱距尺寸的确定根据《厂房...
