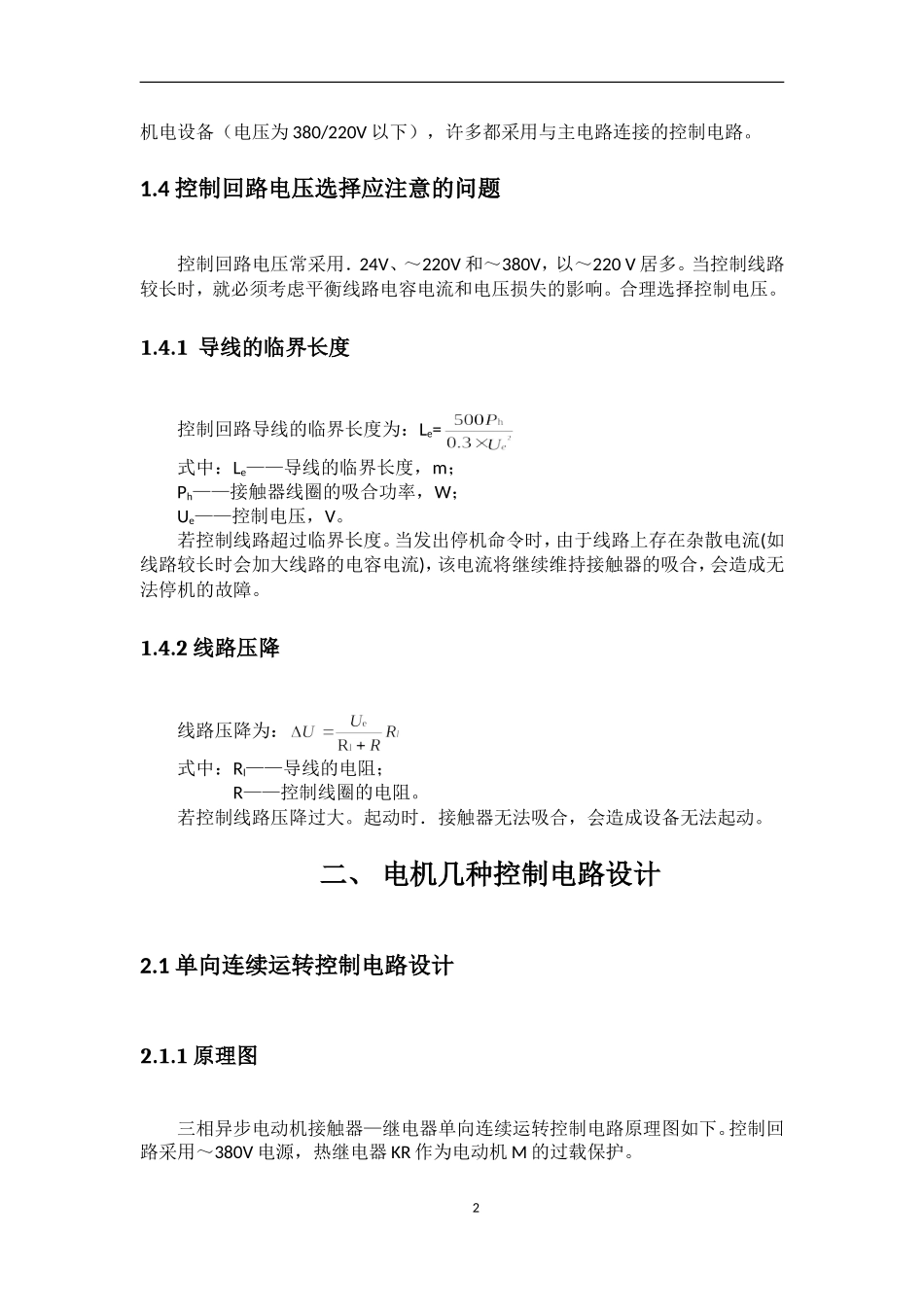

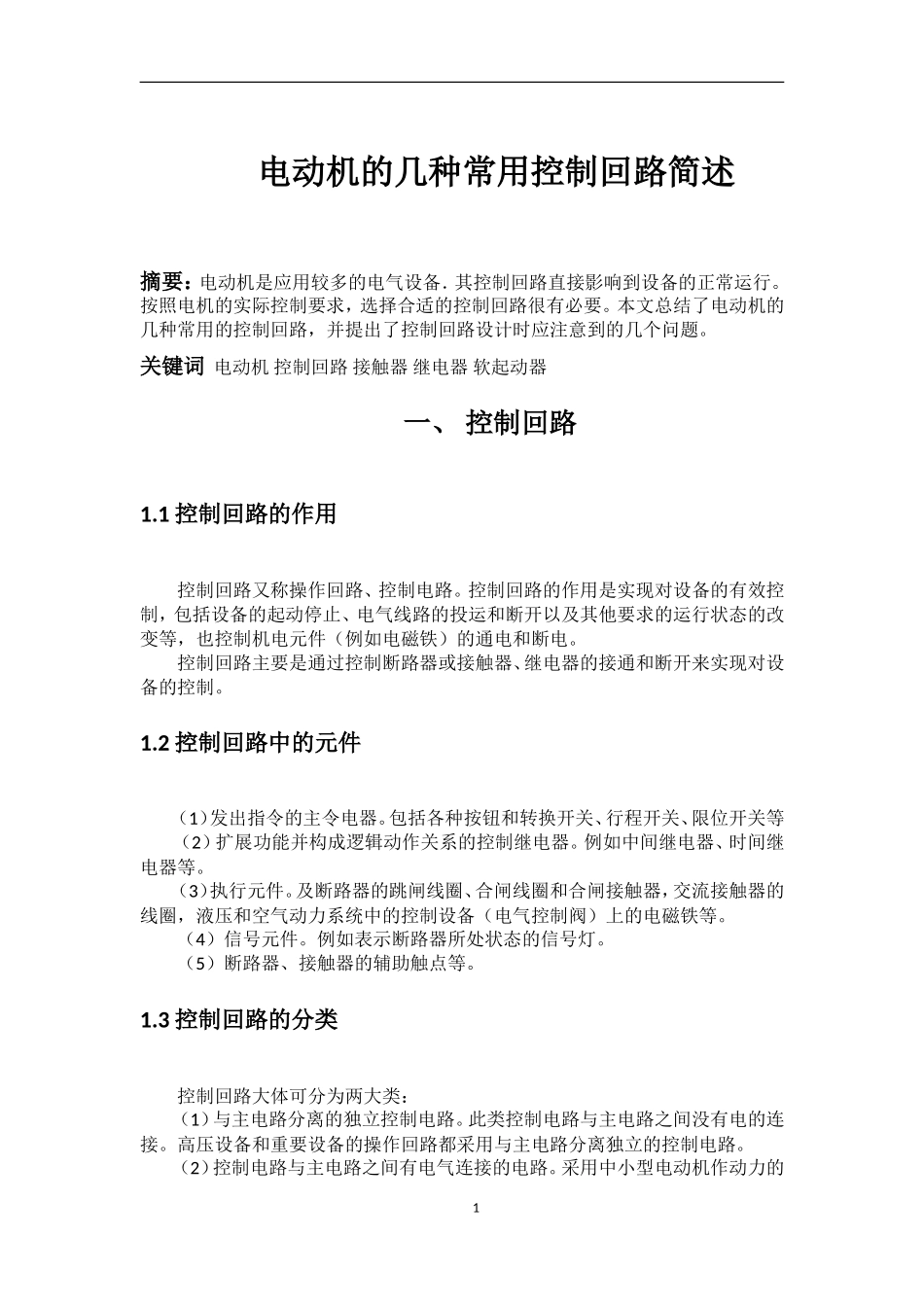

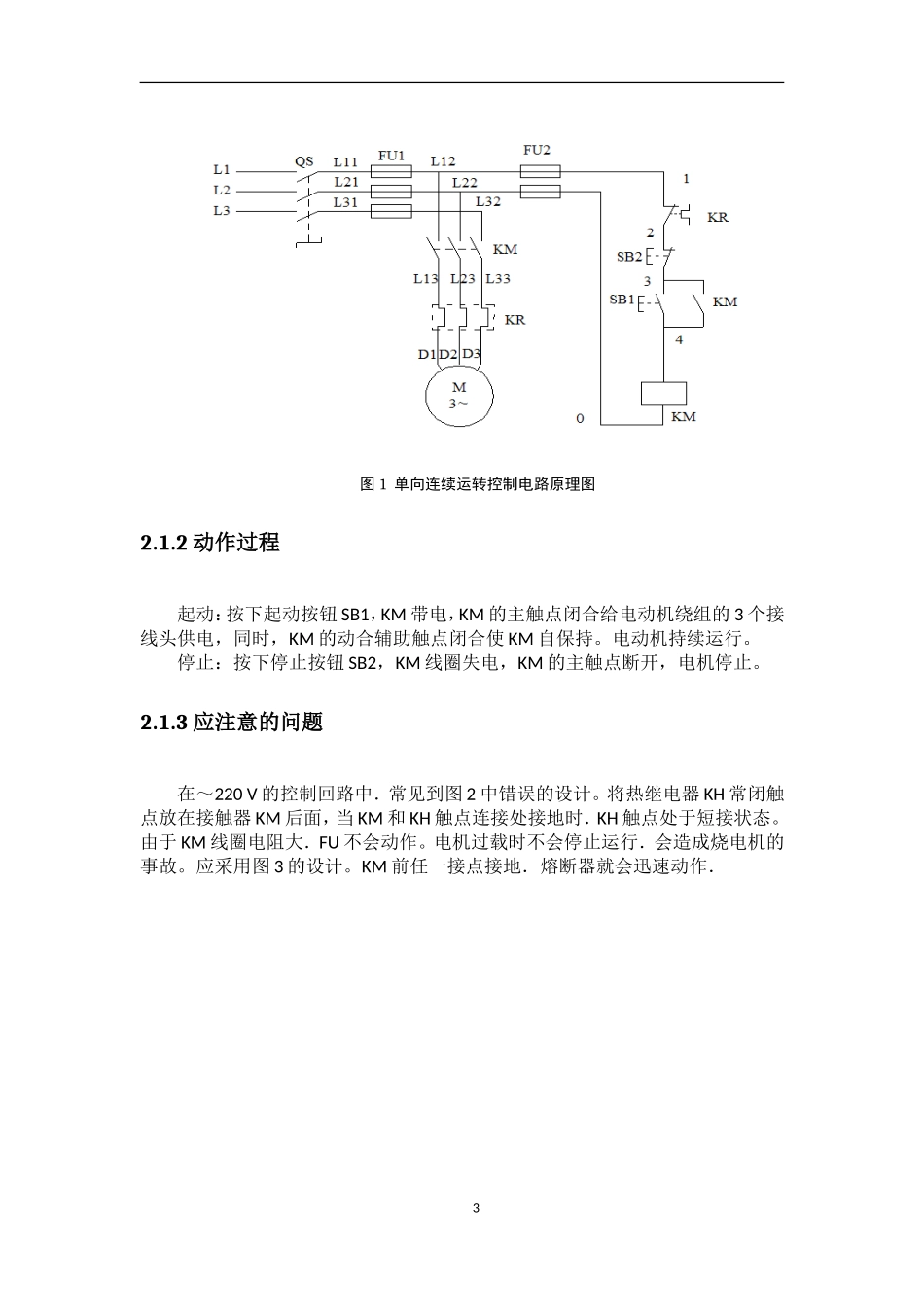

电动机的几种常用控制回路简述摘要：电动机是应用较多的电气设备．其控制回路直接影响到设备的正常运行。按照电机的实际控制要求，选择合适的控制回路很有必要。本文总结了电动机的几种常用的控制回路，并提出了控制回路设计时应注意到的几个问题。关键词电动机控制回路接触器继电器软起动器一、控制回路1.1控制回路的作用控制回路又称操作回路、控制电路。控制回路的作用是实现对设备的有效控制，包括设备的起动停止、电气线路的投运和断开以及其他要求的运行状态的改变等，也控制机电元件（例如电磁铁）的通电和断电。控制回路主要是通过控制断路器或接触器、继电器的接通和断开来实现对设备的控制。1.2控制回路中的元件（1）发出指令的主令电器。包括各种按钮和转换开关、行程开关、限位开关等（2）扩展功能并构成逻辑动作关系的控制继电器。例如中间继电器、时间继电器等。（3）执行元件。及断路器的跳闸线圈、合闸线圈和合闸接触器，交流接触器的线圈，液压和空气动力系统中的控制设备（电气控制阀）上的电磁铁等。（4）信号元件。例如表示断路器所处状态的信号灯。（5）断路器、接触器的辅助触点等。1.3控制回路的分类控制回路大体可分为两大类：（1）与主电路分离的独立控制电路。此类控制电路与主电路之间没有电的连接。高压设备和重要设备的操作回路都采用与主电路分离独立的控制电路。（2）控制电路与主电路之间有电气连接的电路。采用中小型电动机作动力的1机电设备（电压为380/220V以下），许多都采用与主电路连接的控制电路。1.4控制回路电压选择应注意的问题控制回路电压常采用．24V、～220V和～380V，以～220V居多。当控制线路较长时，就必须考虑平衡线路电容电流和电压损失的影响。合理选择控制电压。1.4.1导线的临界长度控制回路导线的临界长度为：Le=式中：Le——导线的临界长度，m；Ph——接触器线圈的吸合功率，W；Ue——控制电压，V。若控制线路超过临界长度。当发出停机命令时，由于线路上存在杂散电流(如线路较长时会加大线路的电容电流)，该电流将继续维持接触器的吸合，会造成无法停机的故障。1.4.2线路压降线路压降为：式中：Rl——导线的电阻；R——控制线圈的电阻。若控制线路压降过大。起动时．接触器无法吸合，会造成设备无法起动。二、电机几种控制电路设计2.1单向连续运转控制电路设计2.1.1原理图三相异步电动机接触器—继电器单向连续运转控制电路原理图如下。控制回路采用～380V电源，热继电器KR作为电动机M的过载保护。2图1单向连续运转控制电路原理图2.1.2动作过程起动：按下起动按钮SB1，KM带电，KM的主触点闭合给电动机绕组的3个接线头供电，同时，KM的动合辅助触点闭合使KM自保持。电动机持续运行。停止：按下停止按钮SB2，KM线圈失电，KM的主触点断开，电机停止。2.1.3应注意的问题在～220V的控制回路中．常见到图2中错误的设计。将热继电器KH常闭触点放在接触器KM后面，当KM和KH触点连接处接地时．KH触点处于短接状态。由于KM线圈电阻大．FU不会动作。电机过载时不会停止运行．会造成烧电机的事故。应采用图3的设计。KM前任一接点接地．熔断器就会迅速动作．3图2直接起动控制回路I图3直接起动控制回路II2.2电动机正、反转控制电路设计2.2.1三相异步电动机双重联锁正、反转控制所谓双重联锁，就是正、反转起动按钮的常闭触点互相串接在对方的控制回路中，而正、反转接触器的常闭触点也互相串接在对方的控制回路中，从而起到了按钮和接触器双重联锁的作用。原理图如图4所示：图4正反转控制电路原理图42.2.2动作过程当按下电动机M的正转起动按钮SB1时，电动机M正向起动(逆时针方向)连续运转；当按下电动机M的反转起动按钮SB2时，电动机M反向起动(顺时针方向)连续运转。其中按钮SB1、SB2和接触器KM1、KM2的常闭触点分别串接在对方接触器线圈回路中，当接触器KM1通电闭合时，接触器KM2不能通电闭合；反之当接触器KM2通电闭合时，接触器KM1不能通电闭合。2.2.3应注意的问题（1）在图5的控制回路中．当KM同HG(HW)并联个数较多时．并联电阻值减小。控制回路电流加大．此时应校验控制回路触点的容量，否则可能会导致控制回路中常闭触点粘连。造成...
