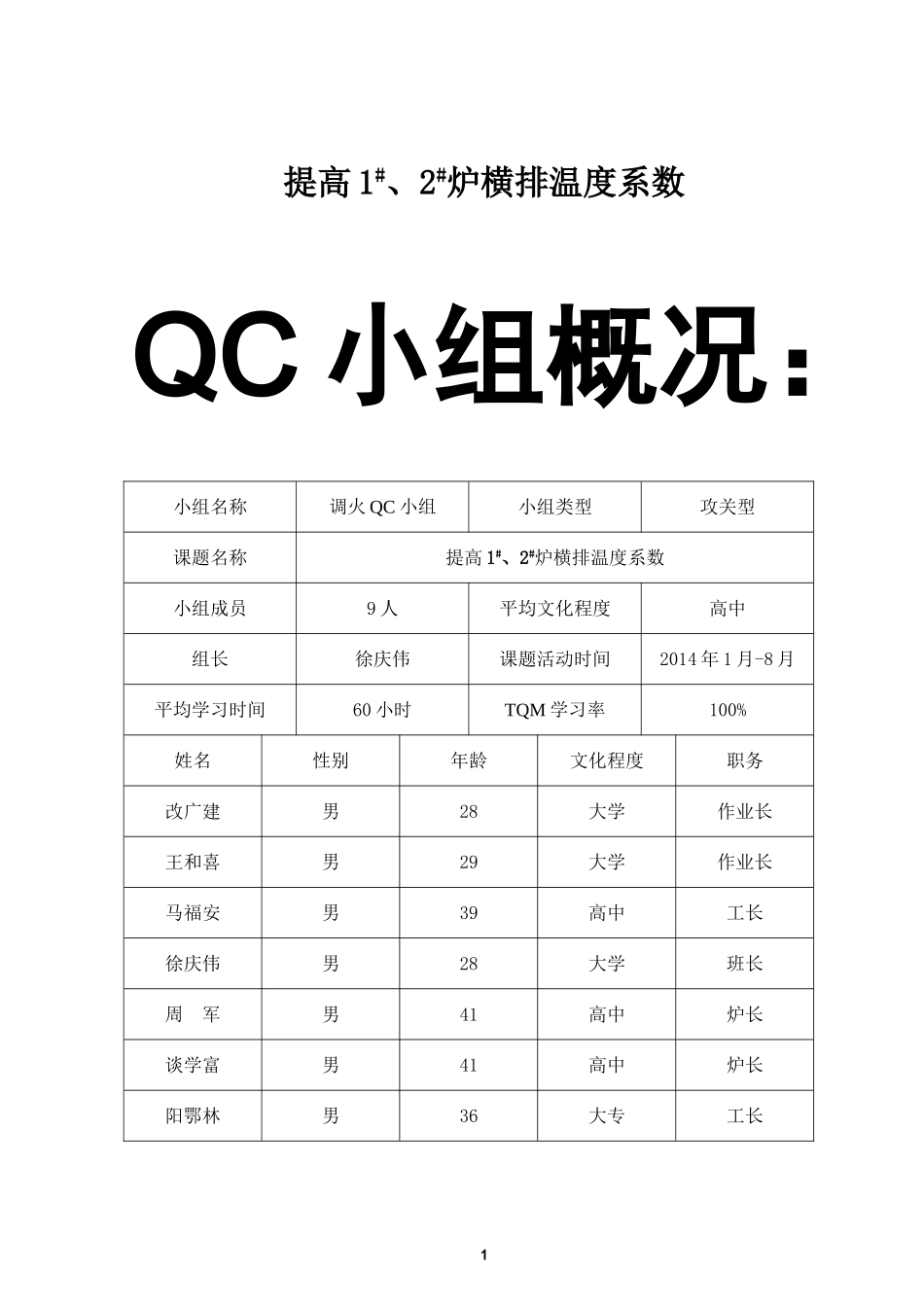

提高1#、2#炉横排温度系数QC小组概况：小组名称调火QC小组小组类型攻关型课题名称提高1#、2#炉横排温度系数小组成员9人平均文化程度高中组长徐庆伟课题活动时间2014年1月-8月平均学习时间60小时TQM学习率100%姓名性别年龄文化程度职务改广建男28大学作业长王和喜男29大学作业长马福安男39高中工长徐庆伟男28大学班长周军男41高中炉长谈学富男41高中炉长阳鄂林男36大专工长1邢峰男38高中工长刘志顺男41初中工长2一、选题理由1、焦炉煤气加热焦炉横排温度不均匀，导致焦炭成熟不均，影响焦炭质量。2、小孔板堵塞、四通堵塞及漏气、交换考克、加减考克堵塞、横管堵塞、立管堵塞、登头砖堵塞、蓄热室封墙密封不严等多个因素至横排温度不均匀。综上所述，提高横排系数对提高焦炭整体质量，延长焦炉使用寿命，有着非常重要的意义。二、现状调查通过调火工每月对横排温度进行测量，横排系数偏低，统计结果如下表所示：2014年1月横排曲线统计燃烧室号1~89~1617~2425~3233~4041~4849~56横排系数0.310.340.470.280.380.310.2811001150120012501300135014001234567891011121314151617181920212223242526272829303132横排曲线标准曲线表1311001150120012501300135014001234567891011121314151617181920212223242526272829303132横排曲线标准线表2由表1、2可以看出，横排系数保持在0.5以下，从横排曲线可以看出，单个燃烧室横排温度存在机侧温度偏高，而焦侧温度偏低。或者中间有堵塞现象，横排曲线成锯齿状。三、设定目标分析数据和相关因素影响的具体原因，找出问题所在，制定改善措施，确保横排平均系数在0.80以上。四、原因分析我们QC小组经过一段时间的调查、统计，分析得出，造成横排温度不均匀的因素如下图所示：4五、确定主要原因末端因素：1、煤气净化不干净，工艺设备堵塞严重；2、交换时放炮；3、生产负荷调整频繁；4、空气过剩系数α值。要因确认：1、煤气净化不干净，工艺设备堵塞严重焦炉煤气净化不干净，煤气中所含有的焦油和一些渣子极易造成小孔板堵塞、四通堵塞及漏气、交换考克、加减考克堵塞、横管堵塞。对横排温度均匀性影响较大。结论：要因。2、交换时放炮焦炉煤气加热，“放炮”是由于焦炉煤气和空气在砖煤气道中混合着火和回火而产生的。一般“放炮”是在交换后10~20s左右发生。多数发生在上升气流改下降气流的砖煤气道中。5煤气净化不干净横排系数偏低工艺设备堵塞严重交换时放炮生产负荷调整频繁空气过剩系数α值人员环境设备工艺炉温调节不及时人员少设备陈旧，有腐烂漏气现象结论：非要因。3、生产负荷调整频繁为了降成本和节约煤气放散，生产负荷调整频繁，增减炉数没有按技术规程上的规定来，有时每个班就会增减4-5炉。焦炉的炉温跟不上变化。结论：要因。4、空气过剩系数α值空气过剩系数α值过大或者过小都会影响横排温度α值过大：横排温度中间高，两头低α值过小：横排温度中间低，两头高结论：要因。六、制定对策序号项目对策目标措施负责人完成日期1设备堵塞每天看火、地下室巡检，按规定时间测量横排全炉无死眼根据看火情况、和测量的横排情况进行分析并及时处理。徐庆伟周军谈学富2014.04-2014.082负荷调整有权拒绝不合理要求按技术规程合理进行调整及时增减煤气流量，调节炉温，并做好记录，交班清楚。阳鄂林马福安刘志顺邢峰2014.01-2014.083空气过剩系数α选择合适的看火孔压力α值：1.2-1.3每周测量α值，及时调节周军谈学富2014.01-2014.06七、对策实施1、焦炉煤气加热炉温的调节就是慢工出细活，要求调火工每天有计划的看火，地下室巡查，处理问题，复查，保持。做到PDCA良好的循环。62、车间作业长要有预见性，做到提前通知有可能的负荷调整，煤气工长提前进行煤气调节，保证炉温正常。3、勤测量勤调节空气过剩系数小：（1）煤气燃烧不完全，横排温度两头高中间低；（2）测温难度大；（3）炉体散热多，热损失大。空气过剩系数大：（1）废气量多，横排温度两头低中间高；（2）空气过量，火焰短，高向加热不均匀；（3）炉墙易窜漏。通过调节风门开度、开闭器翻板开度来控制合理的α值，勤测勤调，达到1.2-1.3这个范围。八、效果检查1、经过多方...
