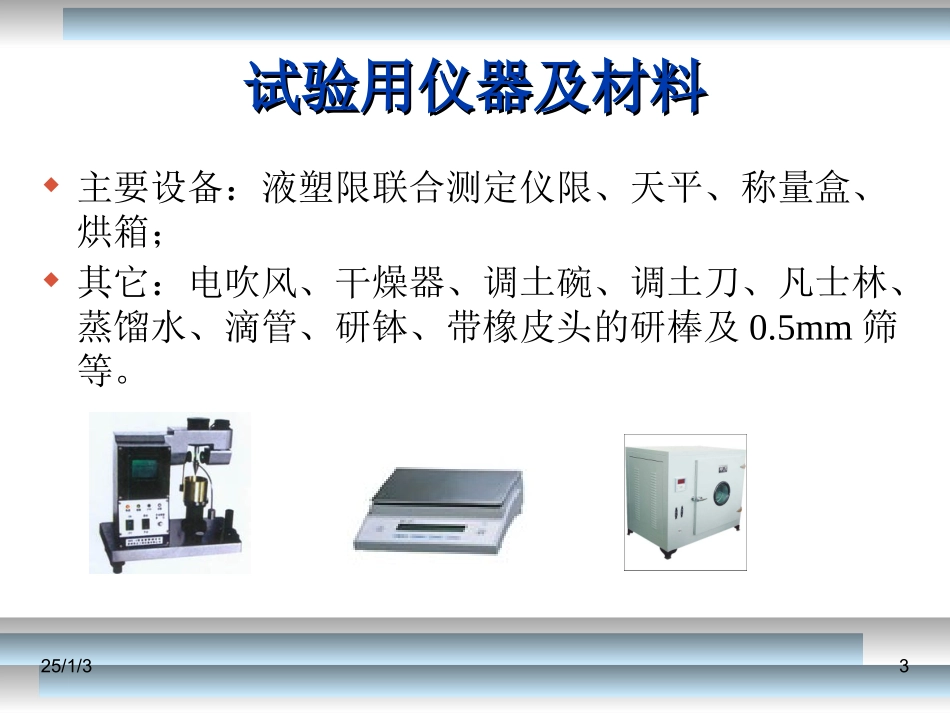

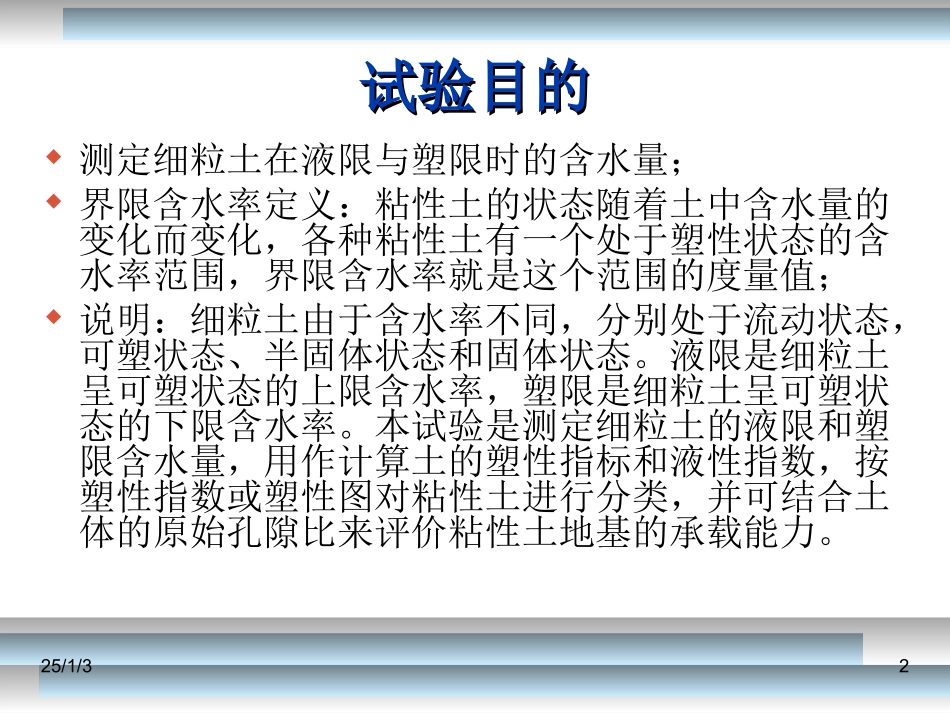

25/1/31液限和塑限试验液限和塑限试验liquidlimitandplasticlimittest25/1/32测定细粒土在液限与塑限时的含水量；界限含水率定义：粘性土的状态随着土中含水量的变化而变化，各种粘性土有一个处于塑性状态的含水率范围，界限含水率就是这个范围的度量值；说明：细粒土由于含水率不同，分别处于流动状态，可塑状态、半固体状态和固体状态。液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。本试验是测定细粒土的液限和塑限含水量，用作计算土的塑性指标和液性指数，按塑性指数或塑性图对粘性土进行分类，并可结合土体的原始孔隙比来评价粘性土地基的承载能力。试验目的试验目的25/1/33试验用仪器及材料试验用仪器及材料主要设备：液塑限联合测定仪限、天平、称量盒、烘箱；其它：电吹风、干燥器、调土碗、调土刀、凡士林、蒸馏水、滴管、研钵、带橡皮头的研棒及0.5mm筛等。25/1/34试验方法试验方法本试验采用液、塑限联合测定法，所用土样应过0.5mm的筛；说明：根据《土工试验方法标准》（GB/T50123－1999），界限含水率中的液限可以采用圆锥仪或碟式仪法，塑限可以采用滚搓法。联合测定法是为改进碟式仪液限和滚搓法塑限而提出的一种试验方法，就是根据土样在可塑状态范围内，用质量76g，锥角300的圆锥仪，以瞬时落锥方法，测得圆锥入土深度h与含水率w两个参数，然后绘制在双对数坐标纸上，得到深度h与含水率w之间的直线关系，取等效碟式仪法强度相应的入土深度h=17mm（水利部取法，建工取h=10mm）时的含水率为液限，取等效滚搓法强度相应的入土深度h=2mm时的含水率为塑限。25/1/35试验步骤试验步骤（1）选取具有代表性的天然含水量或风干土样，若土中含有较多大0.5mm的顺粒或夹有大量的杂物时，应将土样风干后用带橡皮头的研材研碎或用木棒在橡皮板上压碎，然后再过0.5mm的筛；（2）取过筛的土样不少于200g分别放入三个调土碗里，加不同数量的蒸馏水，土样的含水量分别控制在液限、略大于塑限和二者的中间状态。用调土刀调匀，然后用玻璃片或湿布覆盖，静置24h备用；（3）将制备好的土样用调土刀调拌均匀，分层密实地填入试样杯中，使空气逸出。试杯装满后，刮成与杯边齐平；（4）调平机身，提起锥杆，锥尖涂少许凡士林；25/1/36试验步骤试验步骤（5）将装好的土样的试杯放在升降座上，转动升降旋钮，使试杯徐徐上升，土样表面和锥体尖好接触，蜂鸣器报警，停止升降，按检测键，同时锥体立刻自行下沉，5S时液晶显示器上显示锥入深度h1，试验毕，手拿锥体向上，锥体复位；（6）改变锥尖与土体接触位置（锥尖两次锥入位置距离不小于1cm），重复5条步骤，测得锥深入试样深度值h2，h1、h2允许误差为0.5mm，否则，应重做；（7）去掉锥尖入土处的凡士林，取10g以上的土样两个，分别放入称量盒内，称质量，测定其含水量；（8）重复（3）至（7）的步骤，对其它两个含水量土样进行试验，测其锥入深度和含水量。25/1/37成果整理成果整理（1）绘制锥入深度h与含水量w的关系曲线。以含水量w为横坐标，锥入深度h为纵坐标，在双对数坐标纸上绘制h~w的关系曲线。①连此三点，应呈一条直线；②当三点不在一直线上，通过高含水量的一点分别与其余两点连成两条直线，在圆锥下沉深度为2mm处查得相应的含水量，当两个含水量的差值小于2%，应以该两点含水量的平均值与高含水量的点连成一直线；③当两个含水量的差值大于2%时，应重做试验。25/1/38成果整理成果整理（2）确定液限、塑限在锥入深度h与含水量w关系图上，查得下沉深度为20mm所对应的含水量为液限wL；查得下沉深度为2mm所对应的含水量为塑限wP，以百分数表示。25/1/39成果整理成果整理（3）按下式计算塑性指数：Ip=wL－wp式中：Ip——塑性指数；wp——塑限含水量（％）；wL——液限含水量（％）。25/1/310成果整理成果整理（4）按下式计算液性指数：IL=(w－wp)／Ip式中：IL——液性指数；wp——塑限含水量（％）；w——天然含水量（％）。（5）记录表格见实验报告
