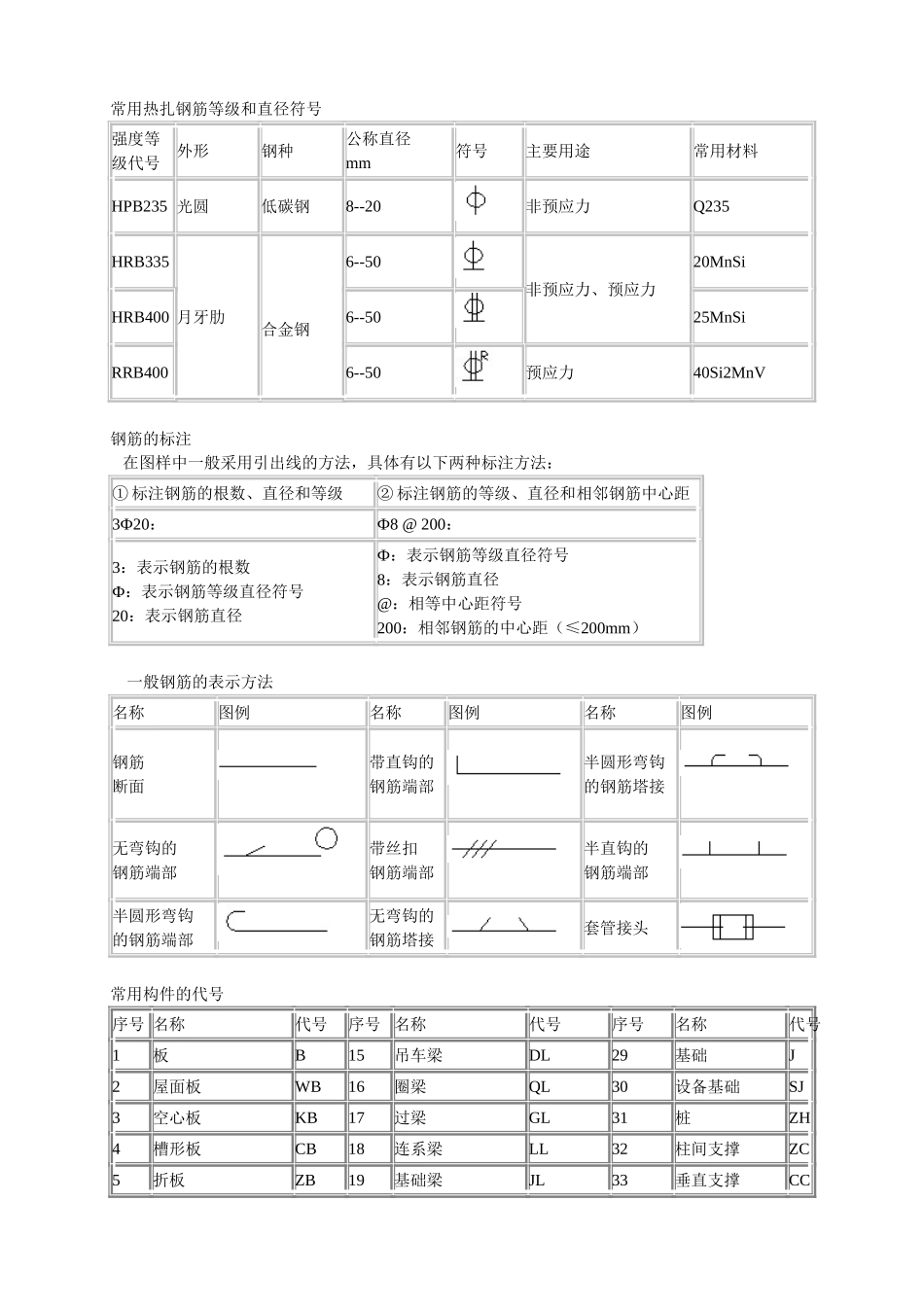

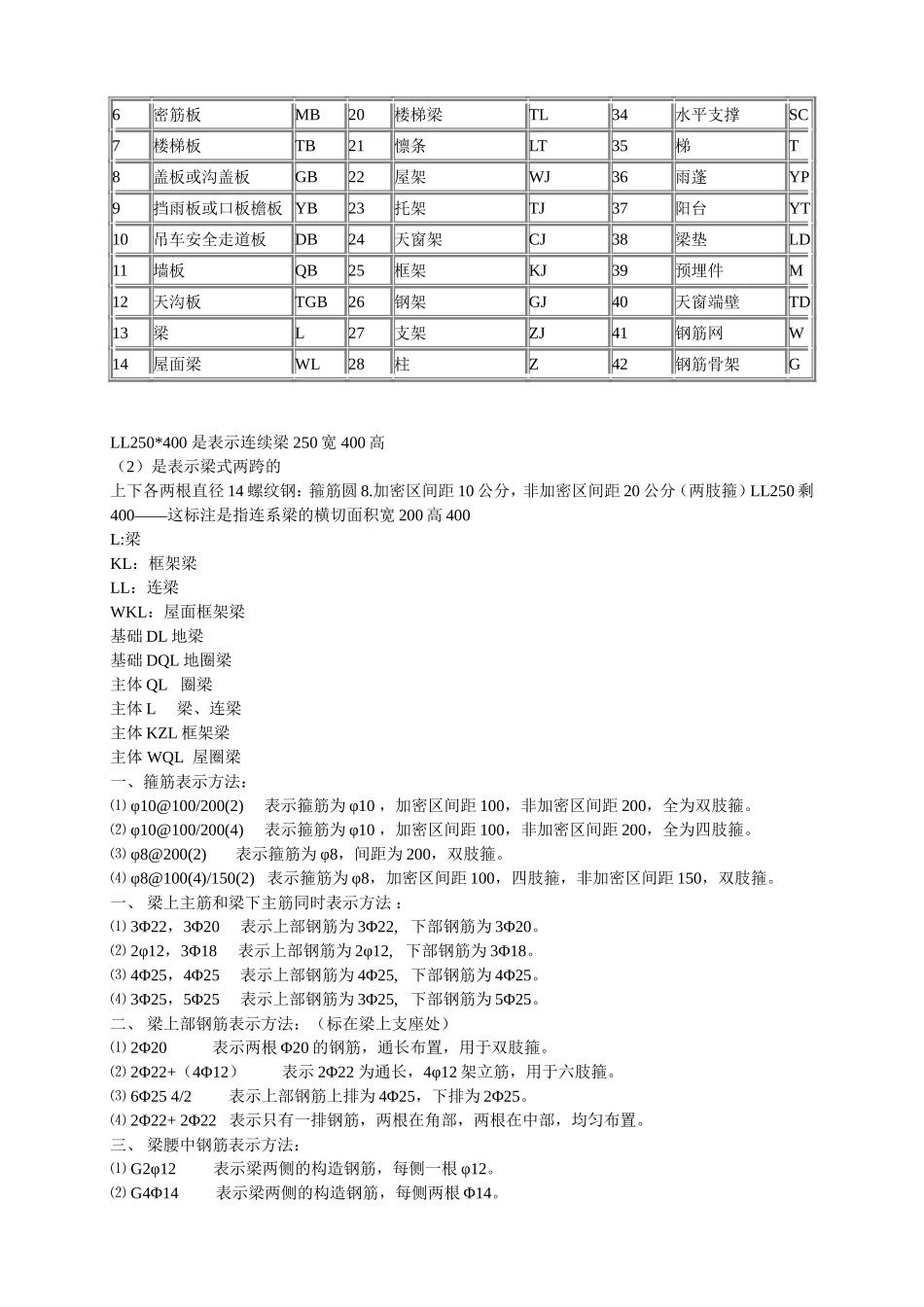

常用热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235光圆低碳钢8--20非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB4006--5025MnSiRRB4006--50预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8@200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J2屋面板WB16圈梁QL30设备基础SJ3空心板KB17过梁GL31桩ZH4槽形板CB18连系梁LL32柱间支撑ZC5折板ZB19基础梁JL33垂直支撑CC6密筋板MB20楼梯梁TL34水平支撑SC7楼梯板TB21懔条LT35梯T8盖板或沟盖板GB22屋架WJ36雨蓬YP9挡雨板或口板檐板YB23托架TJ37阳台YT10吊车安全走道板DB24天窗架CJ38梁垫LD11墙板QB25框架KJ39预埋件M12天沟板TGB26钢架GJ40天窗端壁TD13梁L27支架ZJ41钢筋网W14屋面梁WL28柱Z42钢筋骨架GLL250*400是表示连续梁250宽400高（2）是表示梁式两跨的上下各两根直径14螺纹钢：箍筋圆8.加密区间距10公分，非加密区间距20公分（两肢箍）LL250剩400——这标注是指连系梁的横切面积宽200高400L:梁KL：框架梁LL：连梁WKL：屋面框架梁基础DL地梁基础DQL地圈梁主体QL圈梁主体L梁、连梁主体KZL框架梁主体WQL屋圈梁一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。五、标注示例：KL7（3）300×700Y500×250φ10@100/200(2)2Φ25N4Φ18（-0.100）4Φ256Φ254/26Φ254/26Φ254/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3)300×700表示框架梁7，有三跨，断面宽300，高700。Y500×250表示梁下加腋，宽500，高250。N4Φ18表示梁腰中抗扭钢筋。φ10@100/200(2)2Φ25表示箍筋和架立筋。-0.100表示梁上皮标高。钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折...
