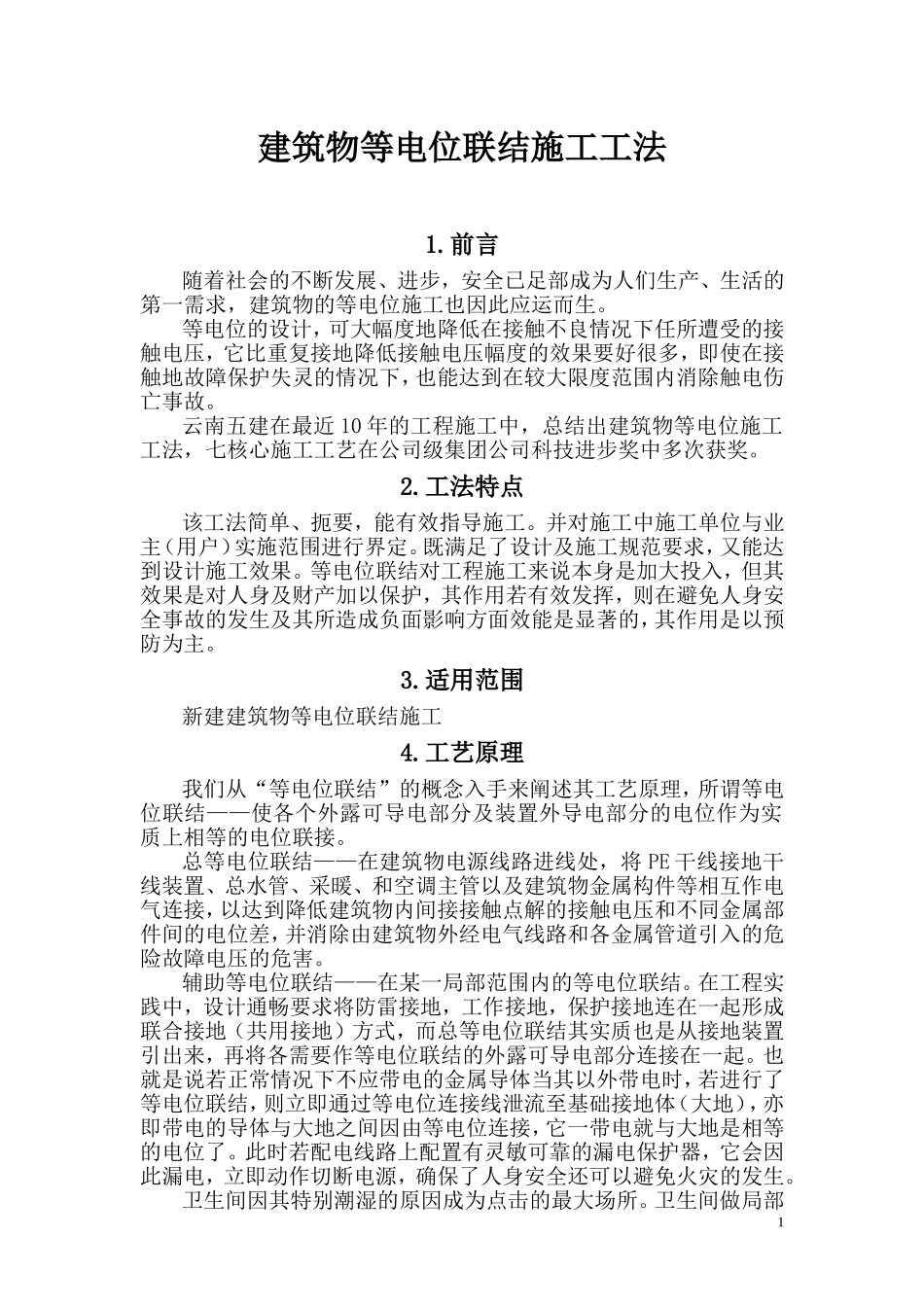

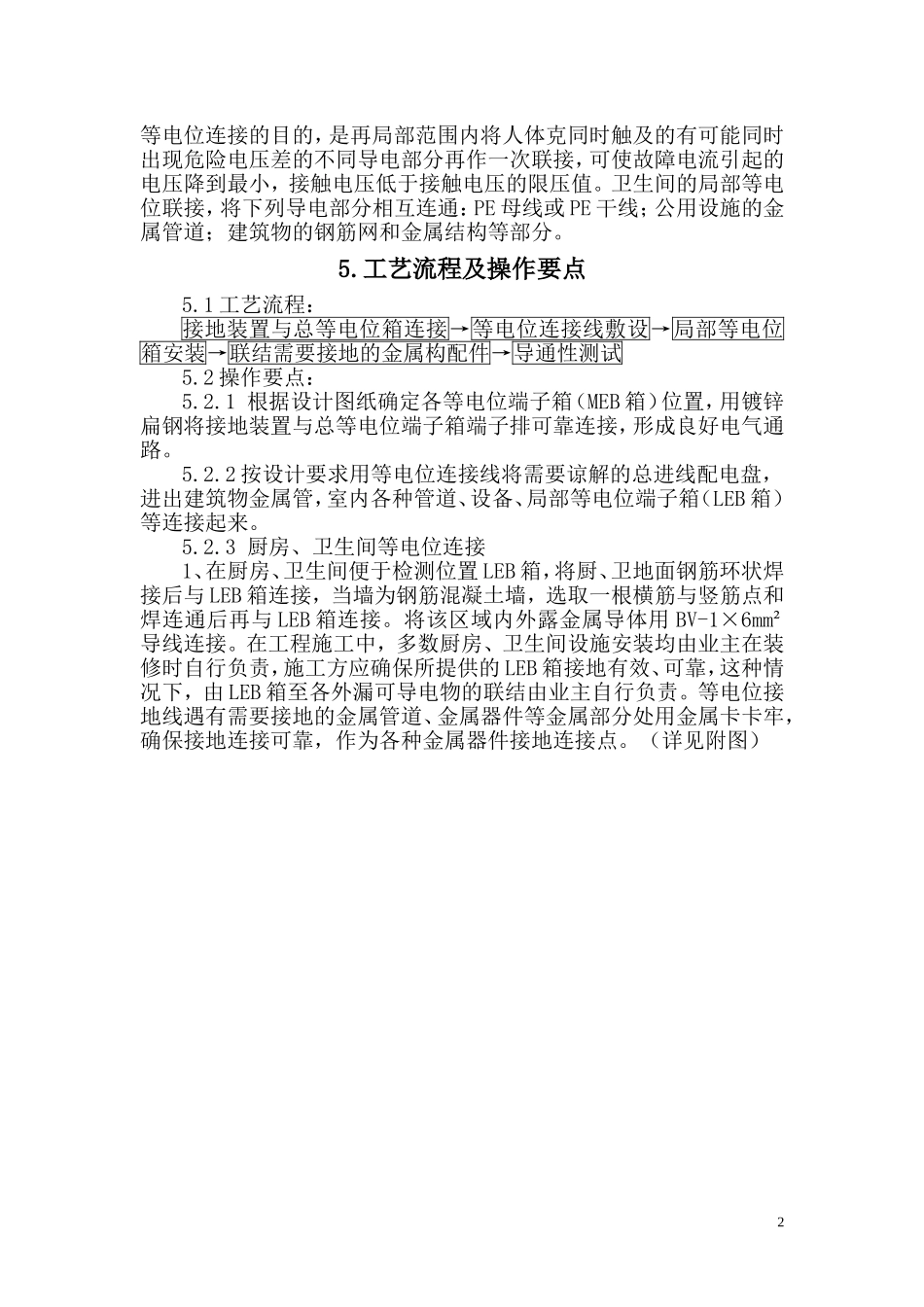

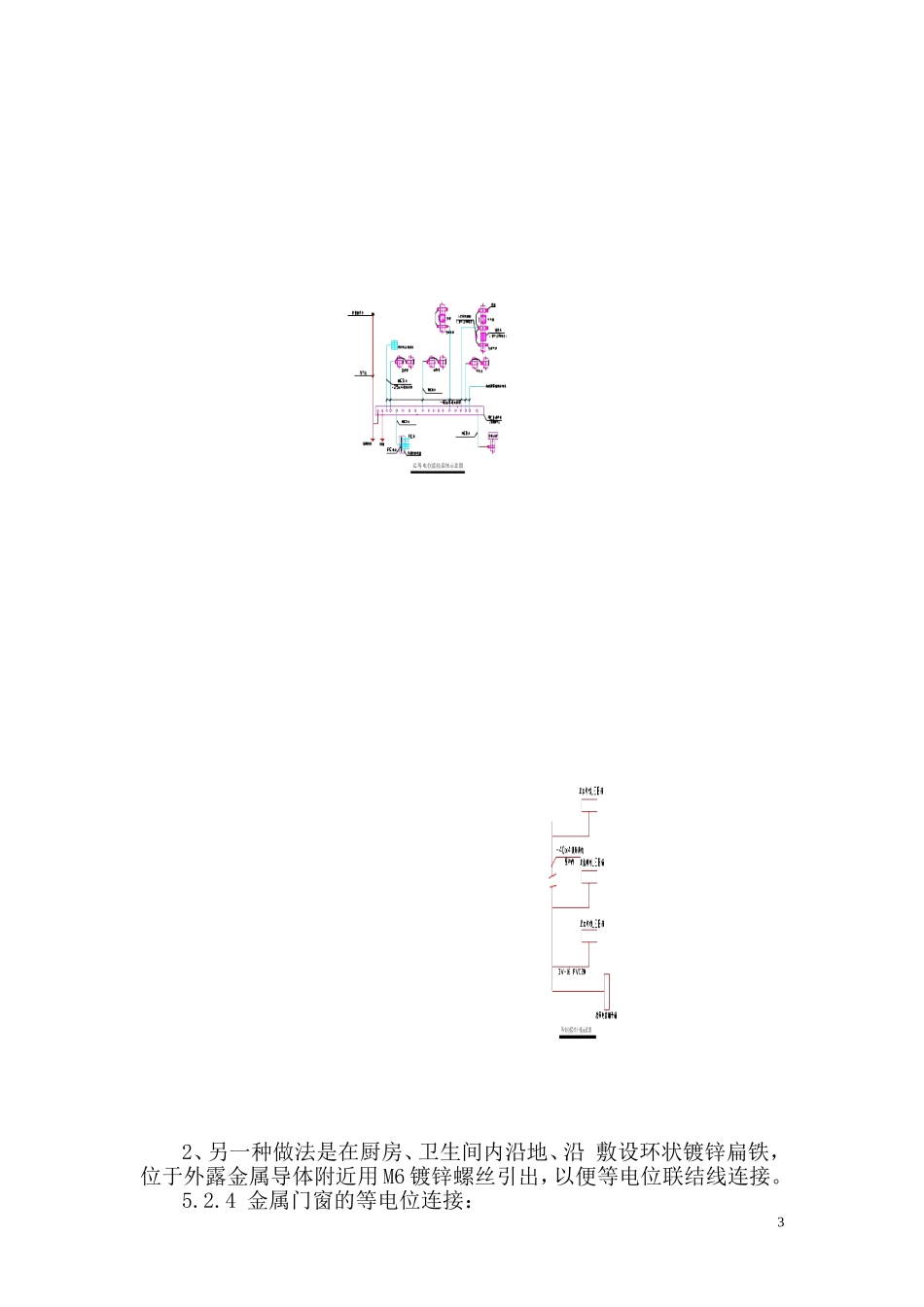

建筑物等电位联结施工工法1.前言随着社会的不断发展、进步，安全已足部成为人们生产、生活的第一需求，建筑物的等电位施工也因此应运而生。等电位的设计，可大幅度地降低在接触不良情况下任所遭受的接触电压，它比重复接地降低接触电压幅度的效果要好很多，即使在接触地故障保护失灵的情况下，也能达到在较大限度范围内消除触电伤亡事故。云南五建在最近10年的工程施工中，总结出建筑物等电位施工工法，七核心施工工艺在公司级集团公司科技进步奖中多次获奖。2.工法特点该工法简单、扼要，能有效指导施工。并对施工中施工单位与业主（用户）实施范围进行界定。既满足了设计及施工规范要求，又能达到设计施工效果。等电位联结对工程施工来说本身是加大投入，但其效果是对人身及财产加以保护，其作用若有效发挥，则在避免人身安全事故的发生及其所造成负面影响方面效能是显著的，其作用是以预防为主。3.适用范围新建建筑物等电位联结施工4.工艺原理我们从“等电位联结”的概念入手来阐述其工艺原理，所谓等电位联结——使各个外露可导电部分及装置外导电部分的电位作为实质上相等的电位联接。总等电位联结——在建筑物电源线路进线处，将PE干线接地干线装置、总水管、采暖、和空调主管以及建筑物金属构件等相互作电气连接，以达到降低建筑物内间接接触点解的接触电压和不同金属部件间的电位差，并消除由建筑物外经电气线路和各金属管道引入的危险故障电压的危害。辅助等电位联结——在某一局部范围内的等电位联结。在工程实践中，设计通畅要求将防雷接地，工作接地，保护接地连在一起形成联合接地（共用接地）方式，而总等电位联结其实质也是从接地装置引出来，再将各需要作等电位联结的外露可导电部分连接在一起。也就是说若正常情况下不应带电的金属导体当其以外带电时，若进行了等电位联结，则立即通过等电位连接线泄流至基础接地体（大地），亦即带电的导体与大地之间因由等电位连接，它一带电就与大地是相等的电位了。此时若配电线路上配置有灵敏可靠的漏电保护器，它会因此漏电，立即动作切断电源，确保了人身安全还可以避免火灾的发生。卫生间因其特别潮湿的原因成为点击的最大场所。卫生间做局部1等电位连接的目的，是再局部范围内将人体克同时触及的有可能同时出现危险电压差的不同导电部分再作一次联接，可使故障电流引起的电压降到最小，接触电压低于接触电压的限压值。卫生间的局部等电位联接，将下列导电部分相互连通：PE母线或PE干线；公用设施的金属管道；建筑物的钢筋网和金属结构等部分。5.工艺流程及操作要点5.1工艺流程：接地装置与总等电位箱连接→等电位连接线敷设→局部等电位箱安装→联结需要接地的金属构配件→导通性测试5.2操作要点：5.2.1根据设计图纸确定各等电位端子箱（MEB箱）位置，用镀锌扁钢将接地装置与总等电位端子箱端子排可靠连接，形成良好电气通路。5.2.2按设计要求用等电位连接线将需要谅解的总进线配电盘，进出建筑物金属管，室内各种管道、设备、局部等电位端子箱（LEB箱）等连接起来。5.2.3厨房、卫生间等电位连接1、在厨房、卫生间便于检测位置LEB箱，将厨、卫地面钢筋环状焊接后与LEB箱连接，当墙为钢筋混凝土墙，选取一根横筋与竖筋点和焊连通后再与LEB箱连接。将该区域内外露金属导体用BV-1×6mm²导线连接。在工程施工中，多数厨房、卫生间设施安装均由业主在装修时自行负责，施工方应确保所提供的LEB箱接地有效、可靠，这种情况下，由LEB箱至各外漏可导电物的联结由业主自行负责。等电位接地线遇有需要接地的金属管道、金属器件等金属部分处用金属卡卡牢，确保接地连接可靠，作为各种金属器件接地连接点。（详见附图）22、另一种做法是在厨房、卫生间内沿地、沿敷设环状镀锌扁铁，位于外露金属导体附近用M6镀锌螺丝引出，以便等电位联结线连接。5.2.4金属门窗的等电位连接：31、将引下线或均压环内主筋用Φ10镀锌圆钢-25×4镀锌扁铁焊接预留。2、要求门窗安装施工单位提供连接可靠地接地连接点。3、将双方预留的接地连接件可靠连接。5.2.5桑拿间、游泳池的等电位连接；1、桑拿间、游泳池等有大量积水和严重潮湿的场所在配合结构施工...
