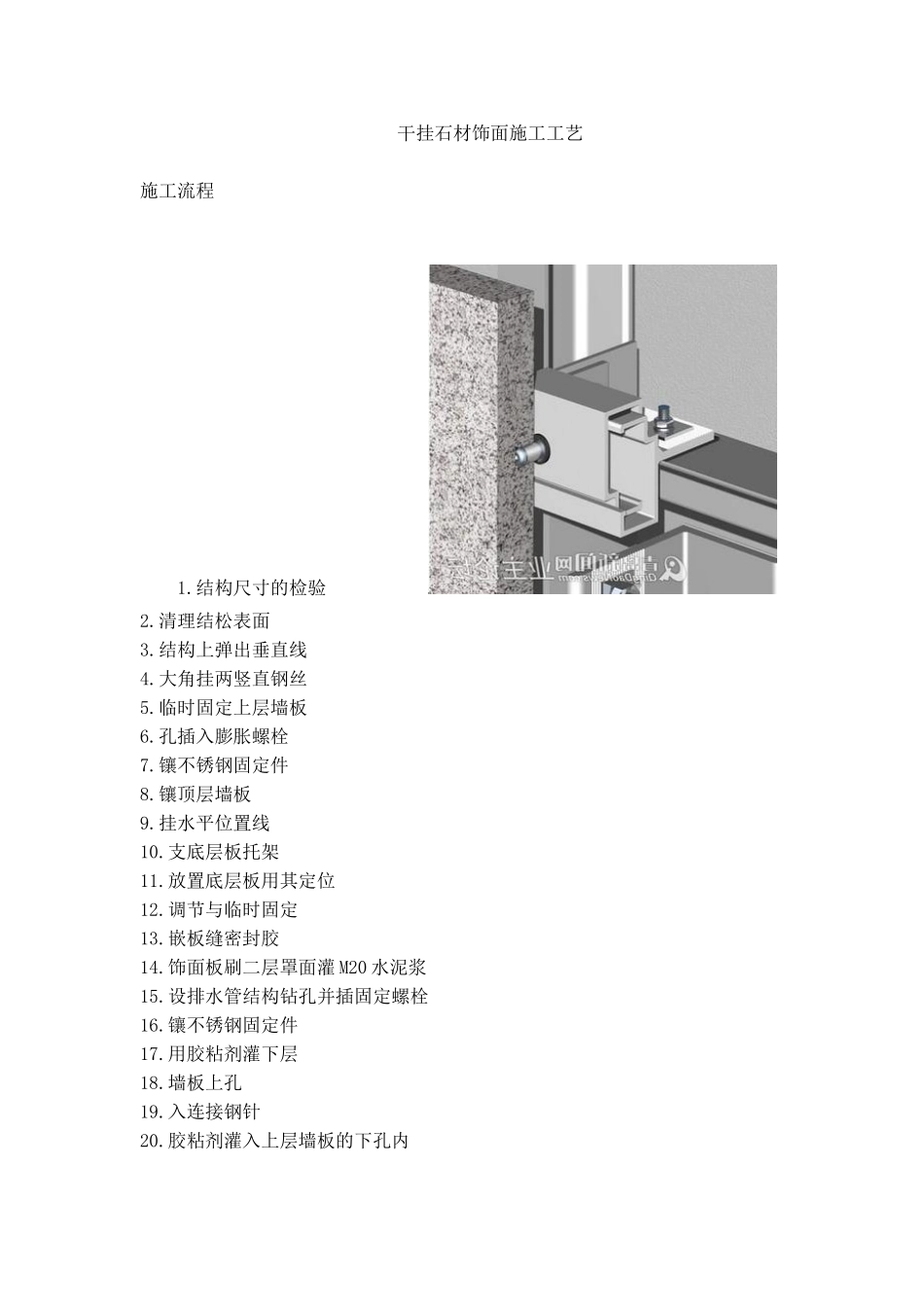

干挂石材饰面施工工艺VIP免费

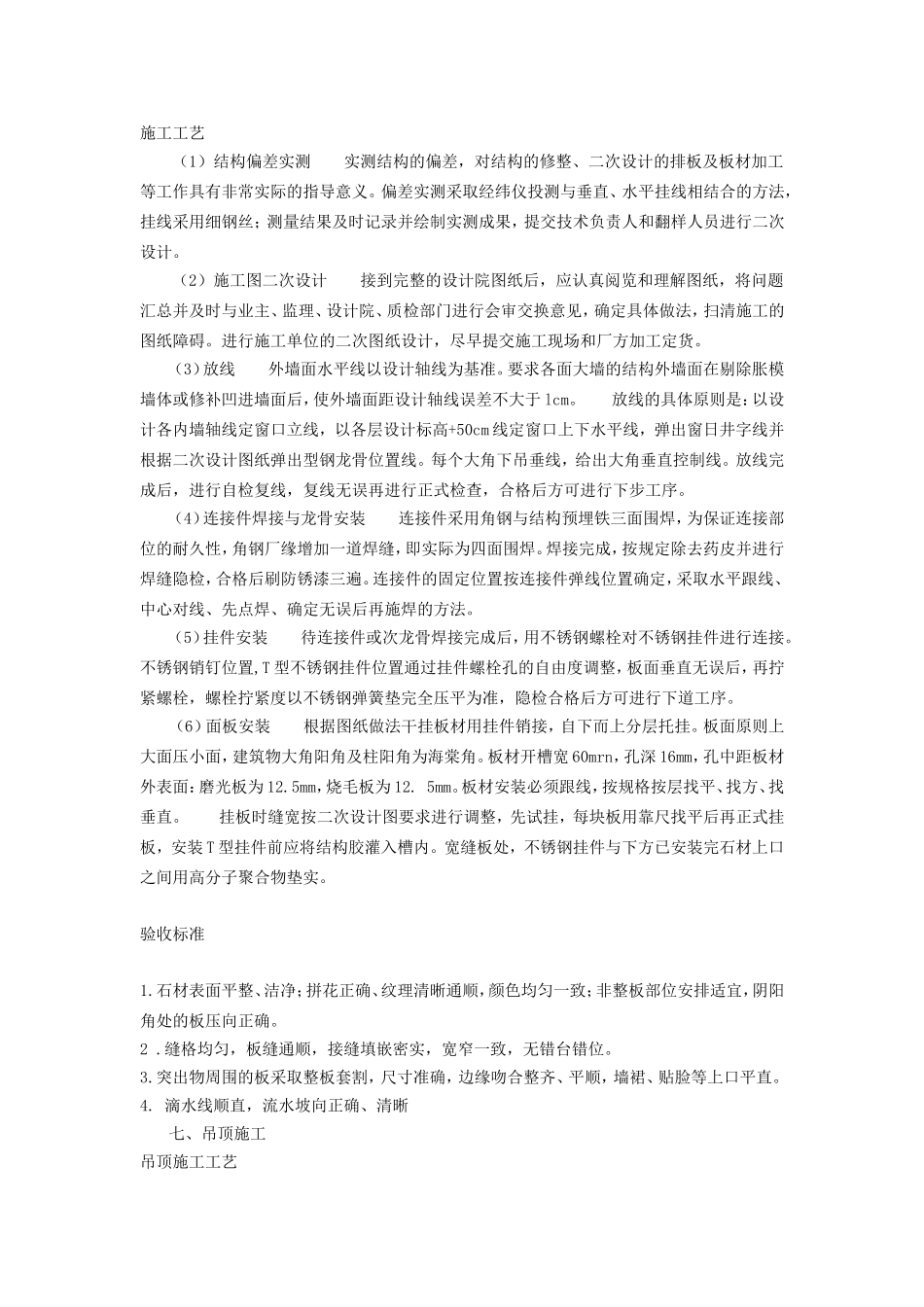

干挂石材饰面施工工艺施工流程1.结构尺寸的检验2.清理结松表面3.结构上弹出垂直线4.大角挂两竖直钢丝5.临时固定上层墙板6.孔插入膨胀螺栓7.镶不锈钢固定件8.镶顶层墙板9.挂水平位置线10.支底层板托架11.放置底层板用其定位12.调节与临时固定13.嵌板缝密封胶14.饰面板刷二层罩面灌M20水泥浆15.设排水管结构钻孔并插固定螺栓16.镶不锈钢固定件17.用胶粘剂灌下层18.墙板上孔19.入连接钢针20.胶粘剂灌入上层墙板的下孔内施工工艺（1）结构偏差实测实测结构的偏差，对结构的修整、二次设计的排板及板材加工等工作具有非常实际的指导意义。偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果，提交技术负责人和翻样人员进行二次设计。（2）施工图二次设计接到完整的设计院图纸后，应认真阅览和理解图纸，将问题汇总并及时与业主、监理、设计院、质检部门进行会审交换意见，确定具体做法，扫清施工的图纸障碍。进行施工单位的二次图纸设计，尽早提交施工现场和厂方加工定货。（3）放线外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于lcm。放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。每个大角下吊垂线，给出大角垂直控制线。放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序。（4）连接件焊接与龙骨安装连接件采用角钢与结构预埋铁三面围焊，为保证连接部位的耐久性，角钢厂缘增加一道焊缝，即实际为四面围焊。焊接完成，按规定除去药皮并进行焊缝隐检，合格后刷防锈漆三遍。连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再施焊的方法。（5）挂件安装待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件进行连接。不锈钢销钉位置,T型不锈钢挂件位置通过挂件螺栓孔的自由度调整，板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐检合格后方可进行下道工序。（6）面板安装根据图纸做法干挂板材用挂件销接，自下而上分层托挂。板面原则上大面压小面，建筑物大角阳角及柱阳角为海棠角。板材开槽宽60mrn，孔深16mm，孔中距板材外表面：磨光板为12.5mm，烧毛板为12.5mm。板材安装必须跟线，按规格按层找平、找方、找垂直。挂板时缝宽按二次设计图要求进行调整，先试挂，每块板用靠尺找平后再正式挂板，安装T型挂件前应将结构胶灌入槽内。宽缝板处，不锈钢挂件与下方已安装完石材上口之间用高分子聚合物垫实。验收标准1.石材表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。2.缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。3.突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。4.滴水线顺直，流水坡向正确、清晰七、吊顶施工吊顶施工工艺1、施工准备（1）技术准备编制轻钢骨架金属罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底。（2）材料要求1）轻钢骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。2）零配件：有吊杆、膨胀螺栓、铆钉。3）按设计要求选用的罩面板，其材料品种、规格、质量应符合设计要求。（3）主要机具1）电动机具：电锯、无齿锯、射钉*、手电钻、冲击电锤、电焊机。2）手动机具：拉铆*、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。（4）作业条件1）吊顶工程在施工前应熟悉施工图纸及设计说明。2）吊顶工程在施工前应熟悉现场。A、施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接验收。B、对吊顶内的管道、设备的安装及水管试压进行验收。C、检查材料进场验收记录和复验报告、技术交底记录。2、关键质量要点（1）材料的关键要求金属板面层涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内。（2）技术关键要求弹线必须准确，经复验后方可进行下道工序。金属板加工尺寸必须准确...
