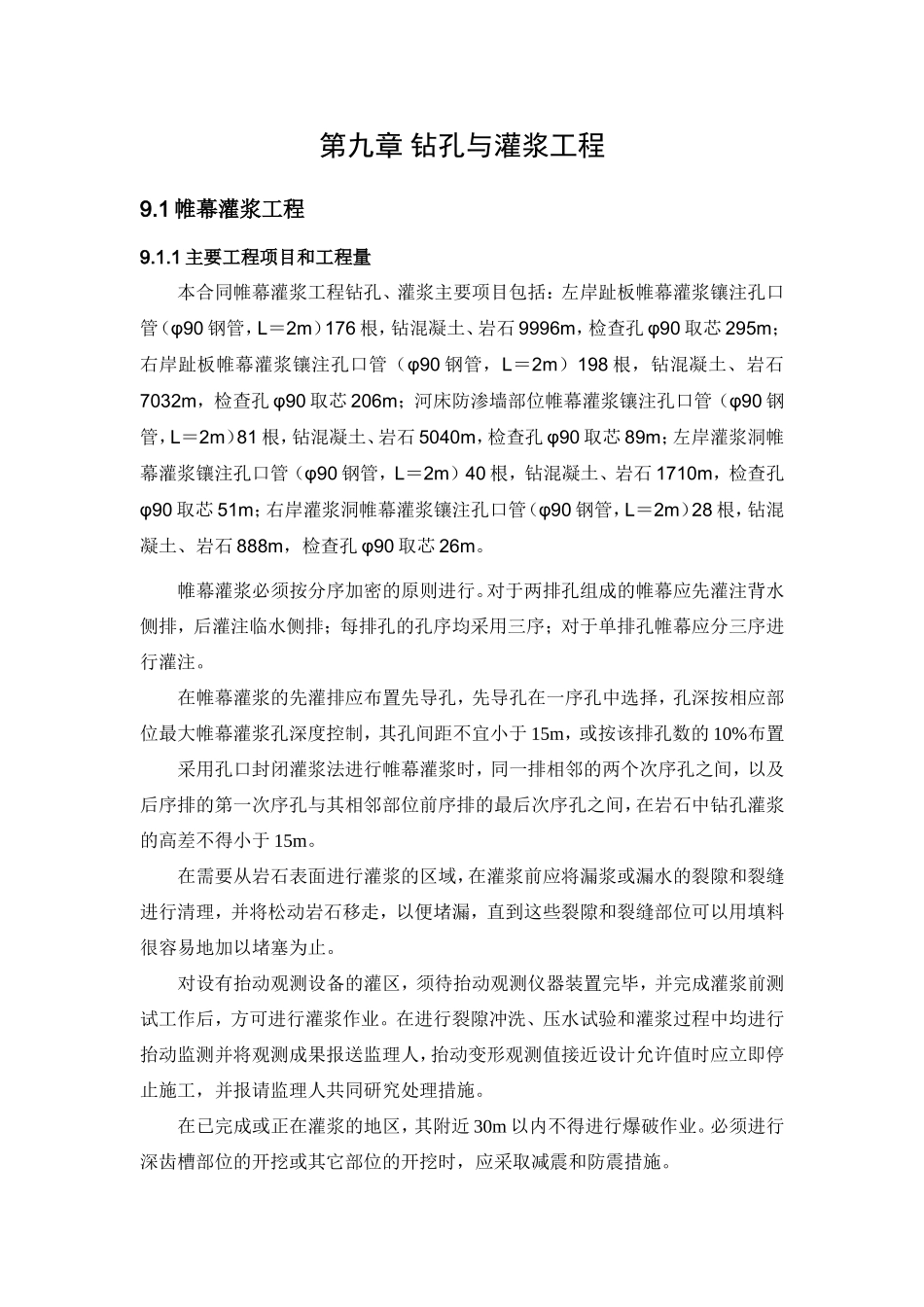

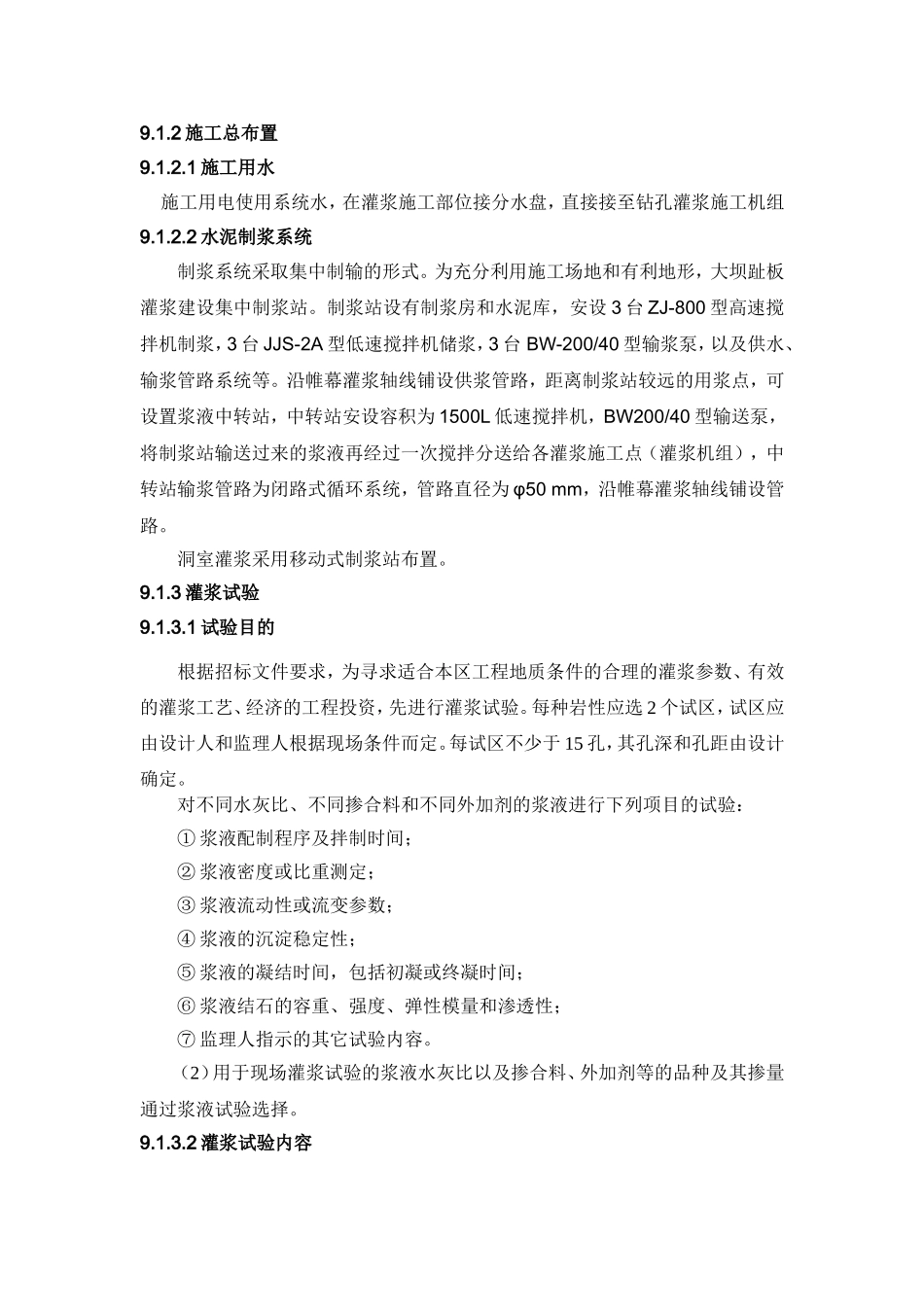

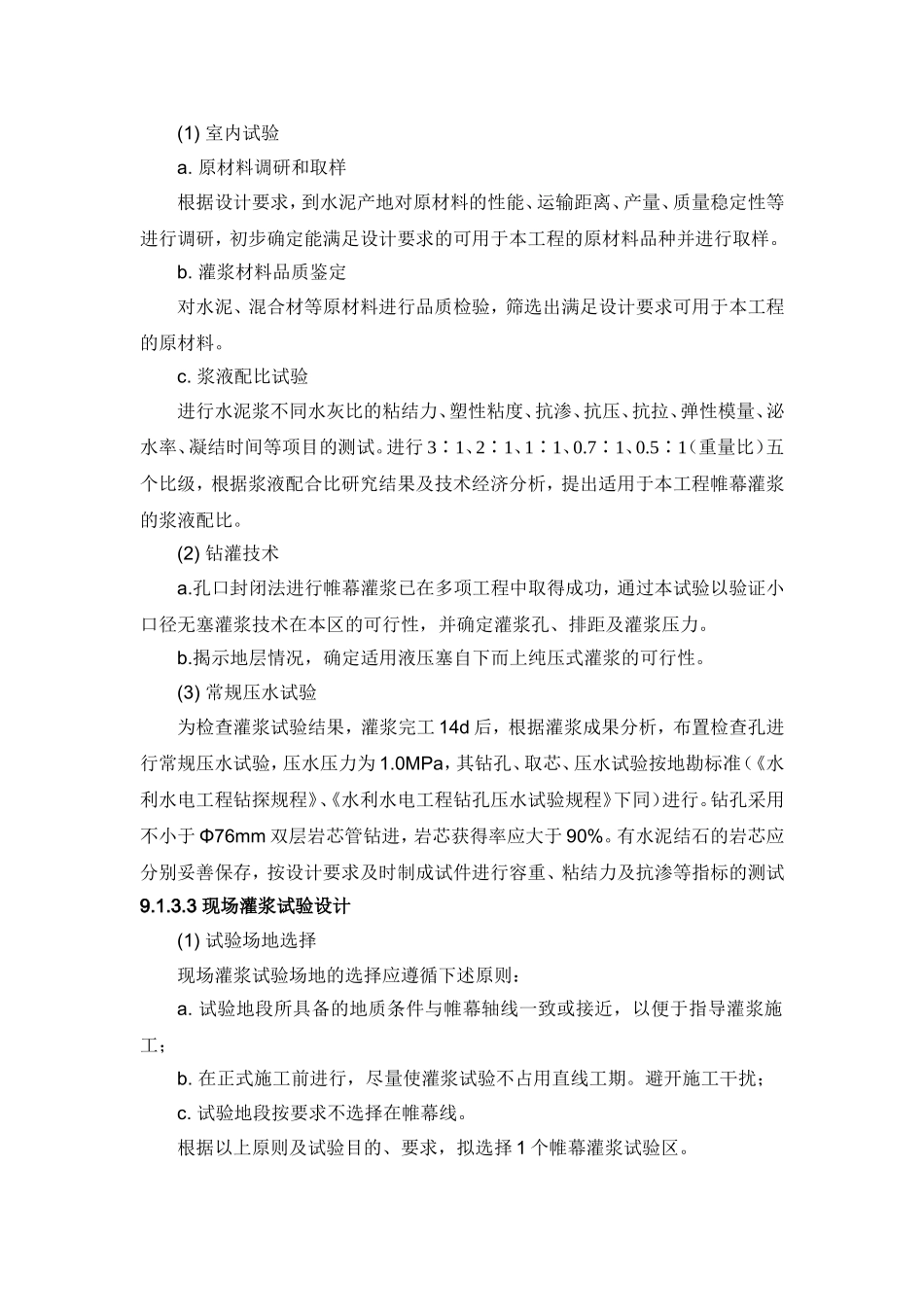

第九章钻孔与灌浆工程9.1帷幕灌浆工程9.1.1主要工程项目和工程量本合同帷幕灌浆工程钻孔、灌浆主要项目包括：左岸趾板帷幕灌浆镶注孔口管（φ90钢管，L＝2m）176根，钻混凝土、岩石9996m，检查孔φ90取芯295m；右岸趾板帷幕灌浆镶注孔口管（φ90钢管，L＝2m）198根，钻混凝土、岩石7032m，检查孔φ90取芯206m；河床防渗墙部位帷幕灌浆镶注孔口管（φ90钢管，L＝2m）81根，钻混凝土、岩石5040m，检查孔φ90取芯89m；左岸灌浆洞帷幕灌浆镶注孔口管（φ90钢管，L＝2m）40根，钻混凝土、岩石1710m，检查孔φ90取芯51m；右岸灌浆洞帷幕灌浆镶注孔口管（φ90钢管，L＝2m）28根，钻混凝土、岩石888m，检查孔φ90取芯26m。帷幕灌浆必须按分序加密的原则进行。对于两排孔组成的帷幕应先灌注背水侧排，后灌注临水侧排；每排孔的孔序均采用三序；对于单排孔帷幕应分三序进行灌注。在帷幕灌浆的先灌排应布置先导孔，先导孔在一序孔中选择，孔深按相应部位最大帷幕灌浆孔深度控制，其孔间距不宜小于15m，或按该排孔数的10%布置采用孔口封闭灌浆法进行帷幕灌浆时，同一排相邻的两个次序孔之间，以及后序排的第一次序孔与其相邻部位前序排的最后次序孔之间，在岩石中钻孔灌浆的高差不得小于15m。在需要从岩石表面进行灌浆的区域，在灌浆前应将漏浆或漏水的裂隙和裂缝进行清理，并将松动岩石移走，以便堵漏，直到这些裂隙和裂缝部位可以用填料很容易地加以堵塞为止。对设有抬动观测设备的灌区，须待抬动观测仪器装置完毕，并完成灌浆前测试工作后，方可进行灌浆作业。在进行裂隙冲洗、压水试验和灌浆过程中均进行抬动监测并将观测成果报送监理人，抬动变形观测值接近设计允许值时应立即停止施工，并报请监理人共同研究处理措施。在已完成或正在灌浆的地区，其附近30m以内不得进行爆破作业。必须进行深齿槽部位的开挖或其它部位的开挖时，应采取减震和防震措施。9.1.2施工总布置9.1.2.1施工用水施工用电使用系统水，在灌浆施工部位接分水盘，直接接至钻孔灌浆施工机组9.1.2.2水泥制浆系统制浆系统采取集中制输的形式。为充分利用施工场地和有利地形，大坝趾板灌浆建设集中制浆站。制浆站设有制浆房和水泥库，安设3台ZJ-800型高速搅拌机制浆，3台JJS-2A型低速搅拌机储浆，3台BW-200/40型输浆泵，以及供水、输浆管路系统等。沿帷幕灌浆轴线铺设供浆管路，距离制浆站较远的用浆点，可设置浆液中转站，中转站安设容积为1500L低速搅拌机，BW200/40型输送泵，将制浆站输送过来的浆液再经过一次搅拌分送给各灌浆施工点（灌浆机组），中转站输浆管路为闭路式循环系统，管路直径为φ50mm，沿帷幕灌浆轴线铺设管路。洞室灌浆采用移动式制浆站布置。9.1.3灌浆试验9.1.3.1试验目的根据招标文件要求，为寻求适合本区工程地质条件的合理的灌浆参数、有效的灌浆工艺、经济的工程投资，先进行灌浆试验。每种岩性应选2个试区，试区应由设计人和监理人根据现场条件而定。每试区不少于15孔，其孔深和孔距由设计确定。对不同水灰比、不同掺合料和不同外加剂的浆液进行下列项目的试验：①浆液配制程序及拌制时间；②浆液密度或比重测定；③浆液流动性或流变参数；④浆液的沉淀稳定性；⑤浆液的凝结时间，包括初凝或终凝时间；⑥浆液结石的容重、强度、弹性模量和渗透性；⑦监理人指示的其它试验内容。（2）用于现场灌浆试验的浆液水灰比以及掺合料、外加剂等的品种及其掺量通过浆液试验选择。9.1.3.2灌浆试验内容(1)室内试验a.原材料调研和取样根据设计要求，到水泥产地对原材料的性能、运输距离、产量、质量稳定性等进行调研，初步确定能满足设计要求的可用于本工程的原材料品种并进行取样。b.灌浆材料品质鉴定对水泥、混合材等原材料进行品质检验，筛选出满足设计要求可用于本工程的原材料。c.浆液配比试验进行水泥浆不同水灰比的粘结力、塑性粘度、抗渗、抗压、抗拉、弹性模量、泌水率、凝结时间等项目的测试。进行31∶、21∶、11∶、0.71∶、0.51∶（重量比）五个比级，根据浆液配合比研究结果及技术经济分析，提出适用于本工程帷幕灌浆的浆液配比。(2)钻灌技术a.孔口封闭法进行帷幕灌浆已在多项工程中取得成功，通过...
