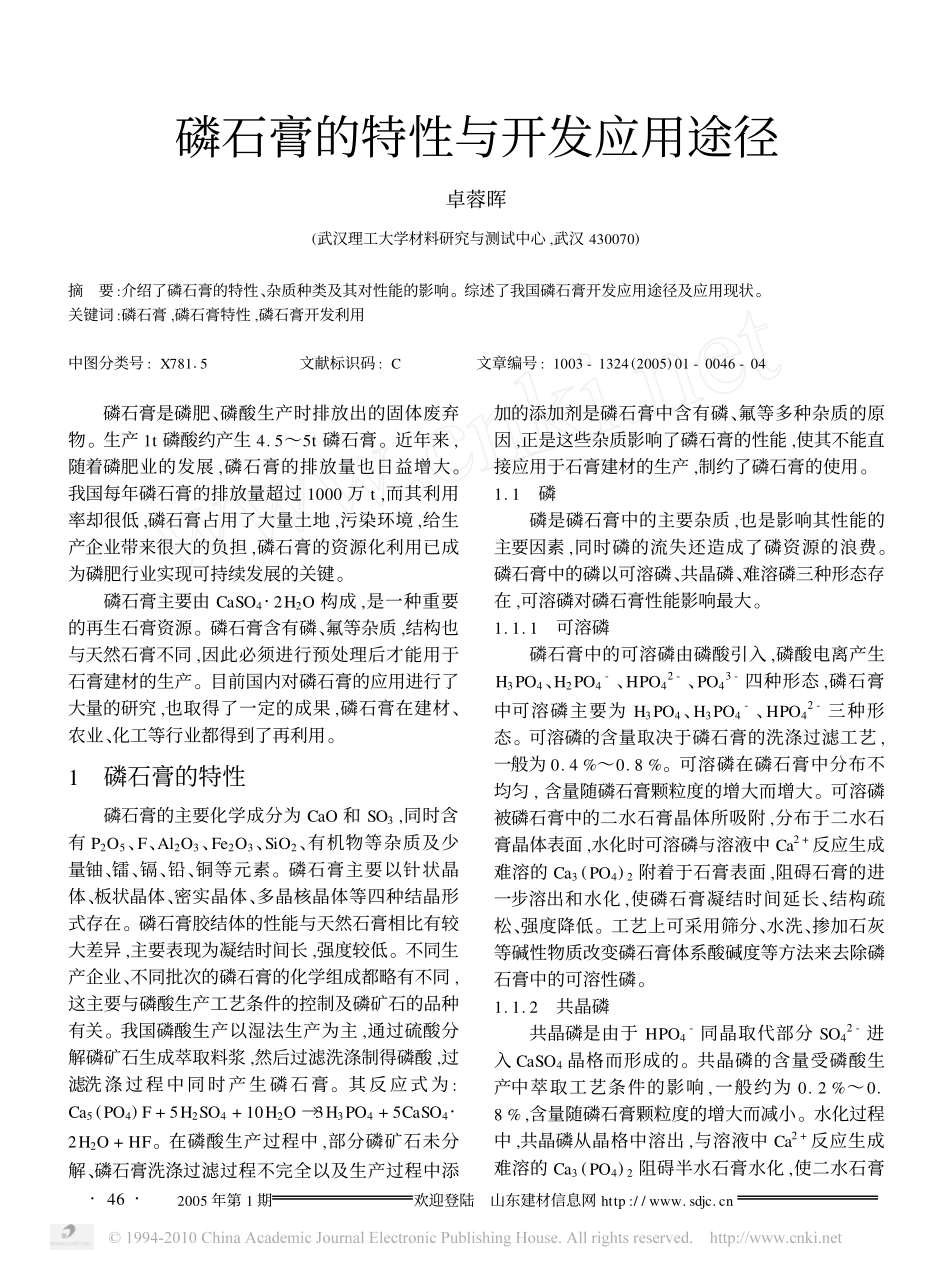

磷石膏的特性与开发应用途径卓蓉晖(武汉理工大学材料研究与测试中心,武汉430070)摘要:介绍了磷石膏的特性、杂质种类及其对性能的影响。综述了我国磷石膏开发应用途径及应用现状。关键词:磷石膏,磷石膏特性,磷石膏开发利用中图分类号:X78115文献标识码:C文章编号:1003-1324(2005)01-0046-04磷石膏是磷肥、磷酸生产时排放出的固体废弃物。生产1t磷酸约产生4.5～5t磷石膏。近年来,随着磷肥业的发展,磷石膏的排放量也日益增大。我国每年磷石膏的排放量超过1000万t,而其利用率却很低,磷石膏占用了大量土地,污染环境,给生产企业带来很大的负担,磷石膏的资源化利用已成为磷肥行业实现可持续发展的关键。磷石膏主要由CaSO4·2H2O构成,是一种重要的再生石膏资源。磷石膏含有磷、氟等杂质,结构也与天然石膏不同,因此必须进行预处理后才能用于石膏建材的生产。目前国内对磷石膏的应用进行了大量的研究,也取得了一定的成果,磷石膏在建材、农业、化工等行业都得到了再利用。1磷石膏的特性磷石膏的主要化学成分为CaO和SO3,同时含有P2O5、F、Al2O3、Fe2O3、SiO2、有机物等杂质及少量铀、镭、镉、铅、铜等元素。磷石膏主要以针状晶体、板状晶体、密实晶体、多晶核晶体等四种结晶形式存在。磷石膏胶结体的性能与天然石膏相比有较大差异,主要表现为凝结时间长,强度较低。不同生产企业、不同批次的磷石膏的化学组成都略有不同,这主要与磷酸生产工艺条件的控制及磷矿石的品种有关。我国磷酸生产以湿法生产为主,通过硫酸分解磷矿石生成萃取料浆,然后过滤洗涤制得磷酸,过滤洗涤过程中同时产生磷石膏。其反应式为:Ca5(PO4)F+5H2SO4+10H2O→3H3PO4+5CaSO4·2H2O+HF。在磷酸生产过程中,部分磷矿石未分解、磷石膏洗涤过滤过程不完全以及生产过程中添加的添加剂是磷石膏中含有磷、氟等多种杂质的原因,正是这些杂质影响了磷石膏的性能,使其不能直接应用于石膏建材的生产,制约了磷石膏的使用。1.1磷磷是磷石膏中的主要杂质,也是影响其性能的主要因素,同时磷的流失还造成了磷资源的浪费。磷石膏中的磷以可溶磷、共晶磷、难溶磷三种形态存在,可溶磷对磷石膏性能影响最大。1.1.1可溶磷磷石膏中的可溶磷由磷酸引入,磷酸电离产生H3PO4、H2PO4-、HPO42-、PO43-四种形态,磷石膏中可溶磷主要为H3PO4、H3PO4-、HPO42-三种形态。可溶磷的含量取决于磷石膏的洗涤过滤工艺,一般为0.4%～0.8%。可溶磷在磷石膏中分布不均匀,含量随磷石膏颗粒度的增大而增大。可溶磷被磷石膏中的二水石膏晶体所吸附,分布于二水石膏晶体表面,水化时可溶磷与溶液中Ca2+反应生成难溶的Ca3(PO4)2附着于石膏表面,阻碍石膏的进一步溶出和水化,使磷石膏凝结时间延长、结构疏松、强度降低。工艺上可采用筛分、水洗、掺加石灰等碱性物质改变磷石膏体系酸碱度等方法来去除磷石膏中的可溶性磷。1.1.2共晶磷共晶磷是由于HPO4-同晶取代部分SO42-进入CaSO4晶格而形成的。共晶磷的含量受磷酸生产中萃取工艺条件的影响,一般约为0.2%～0.8%,含量随磷石膏颗粒度的增大而减小。水化过程中,共晶磷从晶格中溶出,与溶液中Ca2+反应生成难溶的Ca3(PO4)2阻碍半水石膏水化,使二水石膏·64·2005年第1期欢迎登陆山东建材信息网http://www.sdjc.cn晶体粗化,强度降低。只有在800℃下煅烧磷石膏才能使共晶磷转变成惰性的焦磷酸盐。1.1.3难溶磷难溶磷主要为Ca3(PO4)2,含量约0.6%～1.4%,主要存在于磷石膏粗颗粒中,对性能影响较小。1.2氟磷石膏中的氟来源于磷矿石,磷矿石经硫酸分解时,磷矿石中的氟有20%～40%夹杂在磷石膏中,以可溶氟NaF和难溶氟CaF2、Na2SiF6两种形式存在。影响磷石膏性能的是可溶氟,可溶氟有促凝作用,但当其含量超过0.3%时,会显著降低磷石膏的强度。可通过水洗工艺消除可溶氟。磷石膏中的氟还对环境造成危害。有研究表明,新产出磷石膏的浸出液中氟的含量高于国家标准要求的最高允许值,属于危险废物。在堆场中存放一段时间后,一部分氟会因降雨淋溶而流失,一部分氟与磷石膏中的Ca2+形成稳定的氟化钙从而使磷石膏中的可溶氟含量降低,这时的磷石膏属于非危险废物。随降雨淋溶而流失的氟会渗入堆场周围的水体中,使水中氟浓度过高,造成环境污染。1.3其他杂质磷石膏中还...
