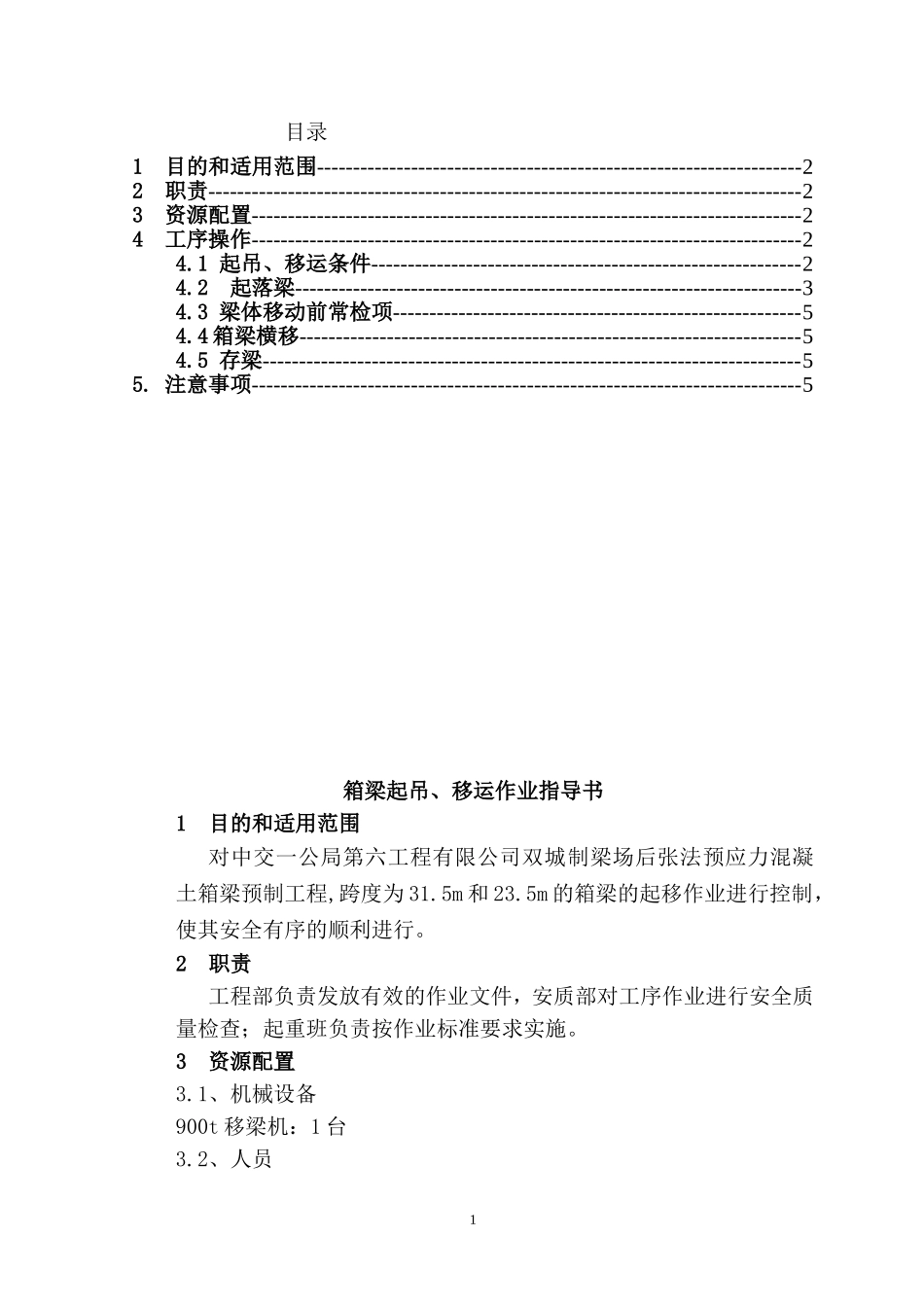

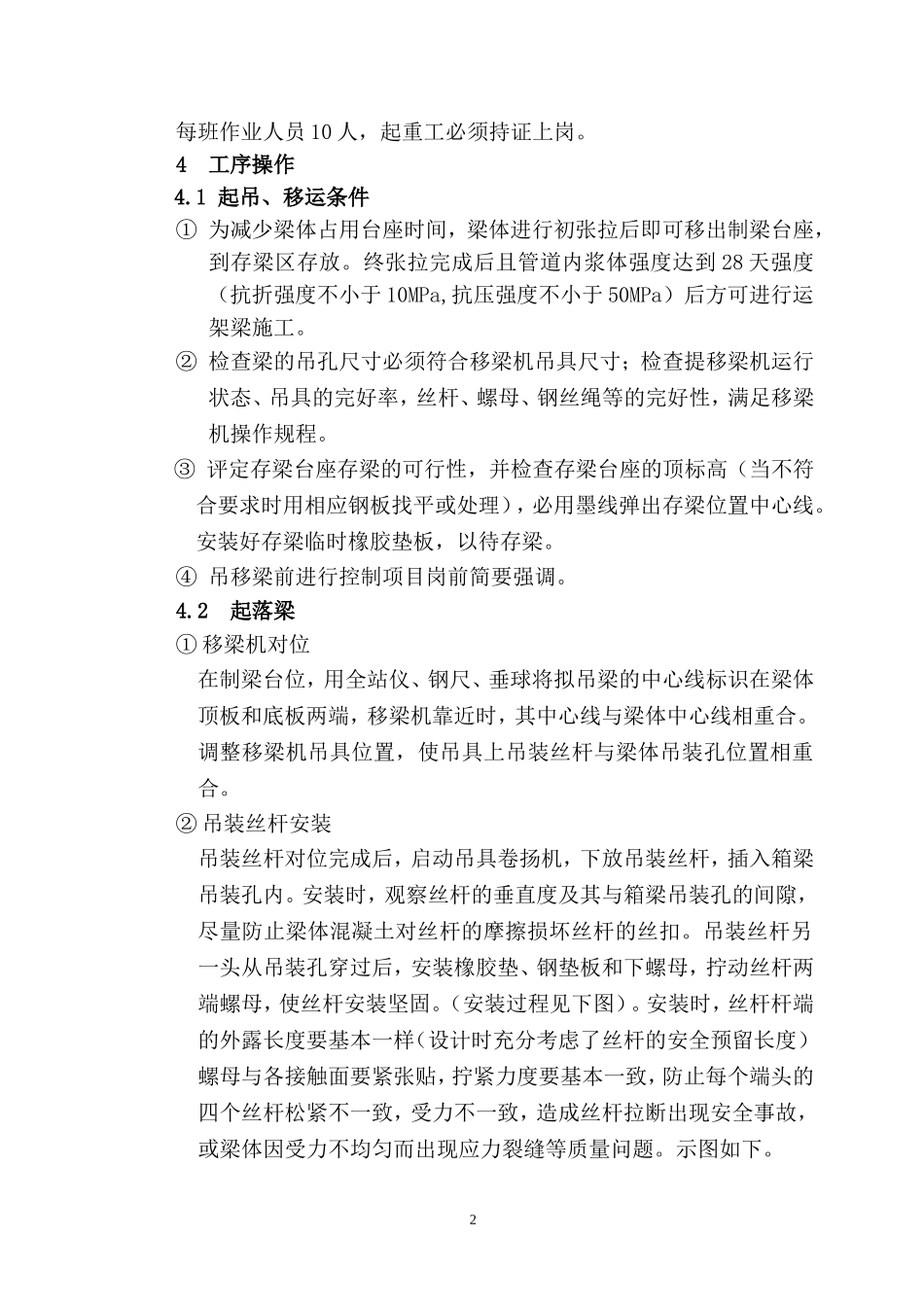

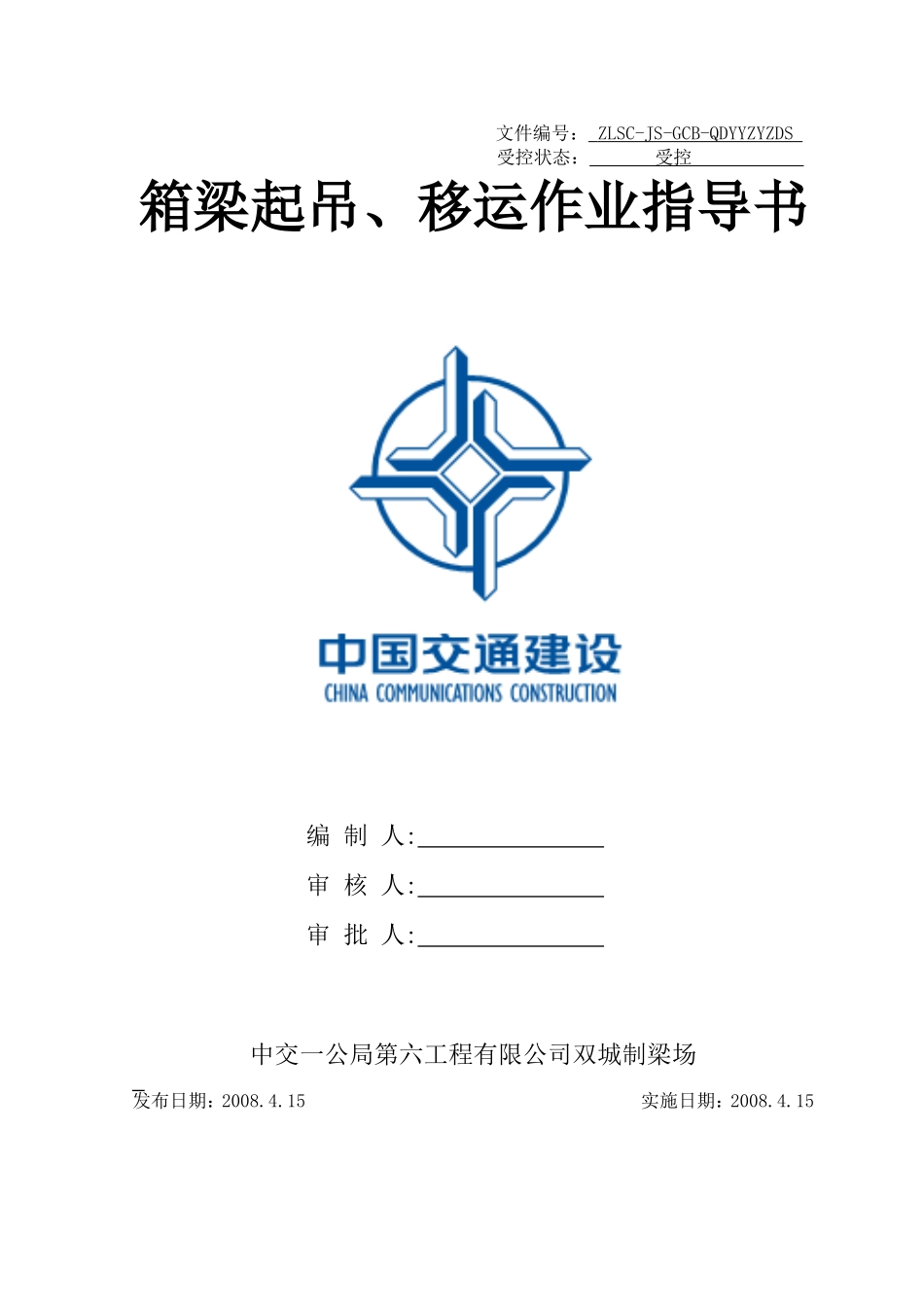

文件编号：ZLSC-JS-GCB-QDYYZYZDS受控状态：受控箱梁起吊、移运作业指导书编制人:审核人:审批人:中交一公局第六工程有限公司双城制梁场发布日期：2008.4.15实施日期：2008.4.15目录1目的和适用范围-------------------------------------------------------------------22职责----------------------------------------------------------------------------------23资源配置----------------------------------------------------------------------------24工序操作----------------------------------------------------------------------------24.1起吊、移运条件-----------------------------------------------------------24.2起落梁----------------------------------------------------------------------34.3梁体移动前常检项--------------------------------------------------------54.4箱梁横移---------------------------------------------------------------------54.5存梁--------------------------------------------------------------------------55.注意事项----------------------------------------------------------------------------5箱梁起吊、移运作业指导书1目的和适用范围对中交一公局第六工程有限公司双城制梁场后张法预应力混凝土箱梁预制工程,跨度为31.5m和23.5m的箱梁的起移作业进行控制，使其安全有序的顺利进行。2职责工程部负责发放有效的作业文件，安质部对工序作业进行安全质量检查；起重班负责按作业标准要求实施。3资源配置3.1、机械设备900t移梁机：1台3.2、人员1每班作业人员10人，起重工必须持证上岗。4工序操作4.1起吊、移运条件①为减少梁体占用台座时间，梁体进行初张拉后即可移出制梁台座，到存梁区存放。终张拉完成后且管道内浆体强度达到28天强度（抗折强度不小于10MPa,抗压强度不小于50MPa）后方可进行运架梁施工。②检查梁的吊孔尺寸必须符合移梁机吊具尺寸；检查提移梁机运行状态、吊具的完好率，丝杆、螺母、钢丝绳等的完好性，满足移梁机操作规程。③评定存梁台座存梁的可行性，并检查存梁台座的顶标高（当不符合要求时用相应钢板找平或处理），必用墨线弹出存梁位置中心线。安装好存梁临时橡胶垫板，以待存梁。④吊移梁前进行控制项目岗前简要强调。4.2起落梁①移梁机对位在制梁台位，用全站仪、钢尺、垂球将拟吊梁的中心线标识在梁体顶板和底板两端，移梁机靠近时，其中心线与梁体中心线相重合。调整移梁机吊具位置，使吊具上吊装丝杆与梁体吊装孔位置相重合。②吊装丝杆安装吊装丝杆对位完成后，启动吊具卷扬机，下放吊装丝杆，插入箱梁吊装孔内。安装时，观察丝杆的垂直度及其与箱梁吊装孔的间隙，尽量防止梁体混凝土对丝杆的摩擦损坏丝杆的丝扣。吊装丝杆另一头从吊装孔穿过后，安装橡胶垫、钢垫板和下螺母，拧动丝杆两端螺母，使丝杆安装坚固。（安装过程见下图）。安装时，丝杆杆端的外露长度要基本一样（设计时充分考虑了丝杆的安全预留长度）螺母与各接触面要紧张贴，拧紧力度要基本一致，防止每个端头的四个丝杆松紧不一致，受力不一致，造成丝杆拉断出现安全事故，或梁体因受力不均匀而出现应力裂缝等质量问题。示图如下。24.3梁体移动前常检项检查各项安装情况和对位情况，符合要求后，可以进行起吊梁。起吊采用三点起吊，四点平衡方式。起吊时，先进行一端紧绳，一端紧绳结束，检查移梁机制动性能。稳定后，紧绳另一端，检查制动情况，稳定后，同时移升两端，至出模高度后，停止上升，指挥进行横移。4.4箱梁横移移梁机将梁移升高出模板和防护栏高度后，进行横移。横移时，开启移梁机行走警示灯和警示笛，引起过往行人、车辆注意。行人和车辆在移梁机行走过程中必须让行。工作人员随移梁机行走检查移梁机通道和听辨移梁机行走情况是否正常。当移梁机移梁时，速度调整为慢速，将梁移至存梁台座。34.5存梁①移梁机将箱梁移运至存梁台座后，同步下放箱梁，当高度距离台座顶0.5m左右时，在箱梁底板端头中心线上挂垂球，检查箱梁中心与存梁台座中心是否重合。当两者中心线相重合后，可缓缓落梁进行存放；当...
