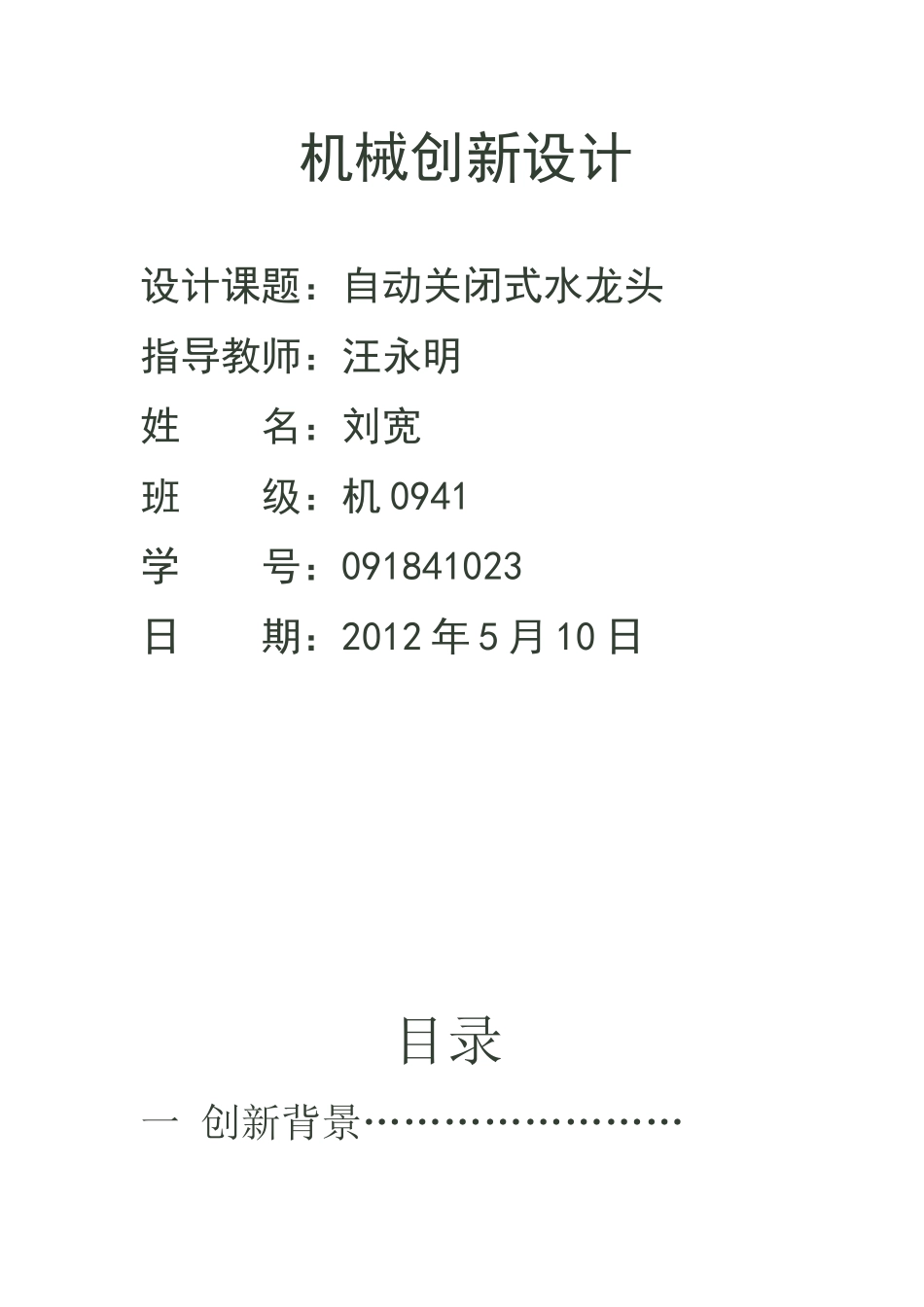

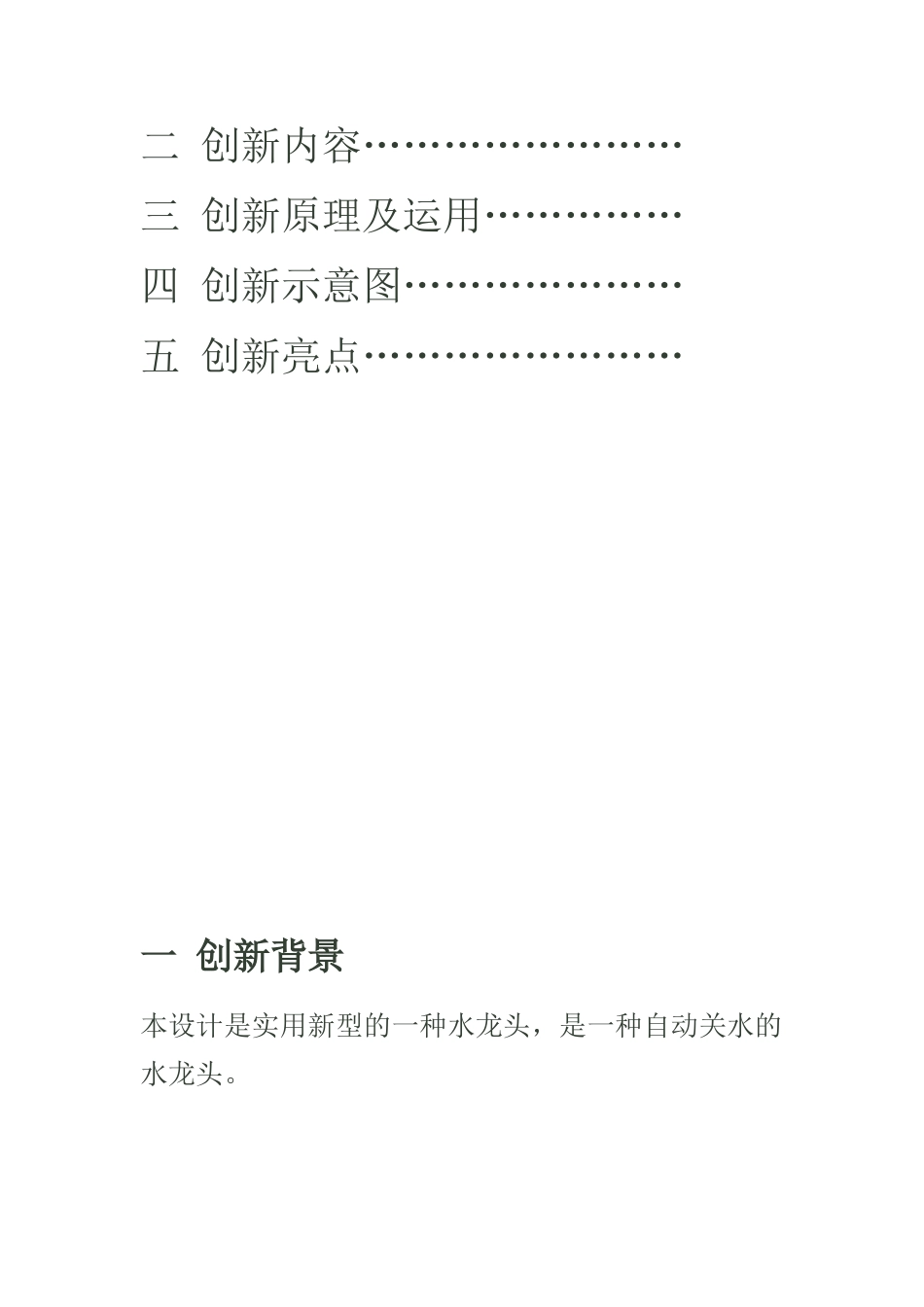

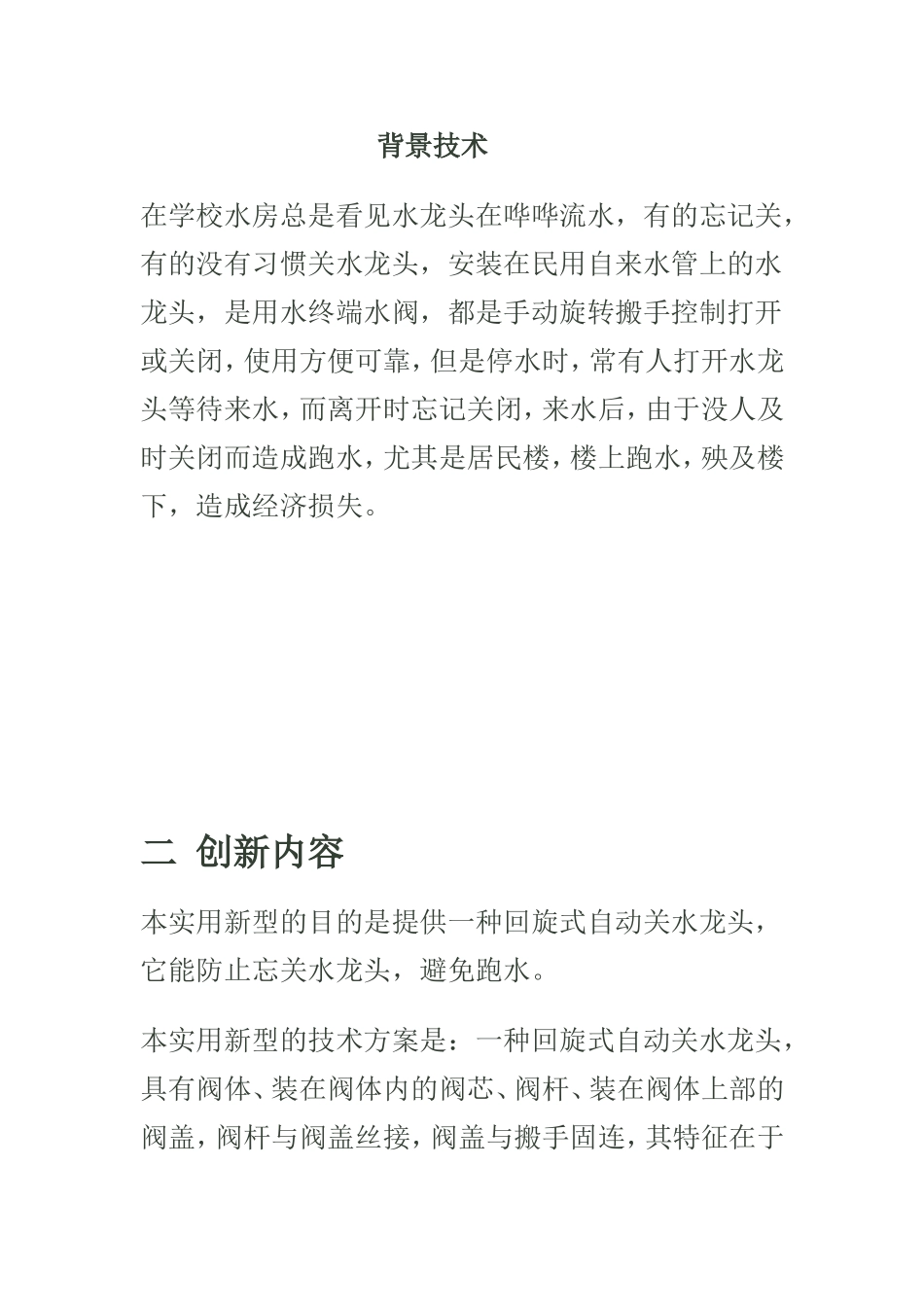

机械创新设计设计课题：自动关闭式水龙头指导教师：汪永明姓名：刘宽班级：机0941学号：091841023日期：2012年5月10日目录一创新背景……………………二创新内容……………………三创新原理及运用……………四创新示意图…………………五创新亮点……………………一创新背景本设计是实用新型的一种水龙头，是一种自动关水的水龙头。背景技术在学校水房总是看见水龙头在哗哗流水，有的忘记关，有的没有习惯关水龙头，安装在民用自来水管上的水龙头，是用水终端水阀，都是手动旋转搬手控制打开或关闭，使用方便可靠，但是停水时，常有人打开水龙头等待来水，而离开时忘记关闭，来水后，由于没人及时关闭而造成跑水，尤其是居民楼，楼上跑水，殃及楼下，造成经济损失。二创新内容本实用新型的目的是提供一种回旋式自动关水龙头，它能防止忘关水龙头，避免跑水。本实用新型的技术方案是：一种回旋式自动关水龙头，具有阀体、装在阀体内的阀芯、阀杆、装在阀体上部的阀盖，阀杆与阀盖丝接，阀盖与搬手固连，其特征在于阀杆上部套有弹簧，弹簧上端与阀盖固连，下端与阀芯固连，阀体外部设有销孔，阀盖外部设有销套，销套中装有销杆和套在销杆上的压缩弹簧，销套下方的销杆上设有两横向凹槽，凹槽内插有卡簧，搬手旋转90度呈放水状态时的销杆与销孔相对。用水时，旋转水龙头的搬手，使与搬手固连的阀盖及与阀盖连接的阀杆转动打开水阀，同时套在阀杆上的弹簧一端随阀盖旋转而被扭卡簧紧，当手离开搬手后，弹簧自动回弹带动阀盖、阀杆回位，使水阀即时关闭。本设计可通过手控销杆锁定水阀的打开状态，实现长时间放水，解锁后，水阀自动回旋关闭。由于本技术的水阀有自动回旋关闭的功能，所以能避免停水时打开水龙头而忘记关闭造成跑水带来的财产损失，且操作简单，使用方便。三创新原理及运用具体实施方式回旋式自动关水龙头的阀体7内装有阀芯6、阀杆5，阀体上部装有阀盖4，阀杆与阀盖丝接，阀盖上设有固定连接的搬手1，本技术的主体结构与现有瓷片旋转式水龙头的结构相同。本技术的特点是将弹簧2套装在阀杆上，弹簧上端插在阀盖4的小孔内使其固定，弹簧下端插在阀芯的六角螺母小孔12内，使其固定，六角螺母上的小孔设有三个，目的是为了安装方便。阀体外部设有销孔8，阀盖上设有定位销，定位销具有与阀盖固定连接的销套11、装在销套内的销杆3、套在销杆上的压缩弹簧10，销套下方的销杆上横向设有两凹槽，卡簧9两瑞插在凹槽中，卡簧9的作用是防止销杆脱离销套，搬手1以关水状态时为起点，逆时针旋转90度时设为水阀打开最大开度，设该最大开度时的销杆3与销孔8相对。使用时，用手控旋转水龙头的搬手使与搬手固连的阀盖及与阀盖连接的阀杆转动打开水阀，同时套在阀杆上的弹簧2一端随阀盖旋转而被扭紧，手离开搬手后，弹簧2自动回弹带动阀盖、阀杆回位，使水阀自动关闭。需要长时间放水时，可使用搬手1逆时针旋转90度将水阀打开最大开度时，向下按销杆3，使销杆轴向受力进入销孔8中，销杆受弹簧2自动回旋的推力，紧压在销孔的侧壁上不能向上回弹，所以水阀停留在打开状态上；关闭时，再次向开水方向推动搬手1，使销杆离开销孔壁，销杆上的压缩弹簧10回弹拉动销杆向上退出销孔8，松开手水阀就自动回旋关闭。本技术能避免停水时打开水龙头而忘记关闭造成跑水带来的财产损失，自动回旋关水，使用非常方便。四创新示意图图1是回旋式自动关水龙头关闭状态的结构示意图。图2是回旋式自动关水龙头打开状态的结构示意图。图3是回旋式自动关水龙头打开锁定状态的结构示意图。图4是图3中A-A剖面图。图5是阀芯上端的弹簧安装孔位置示意图。图中1搬手、2弹簧、3销杆、4阀盖、5阀杆、6阀芯、7阀体、8销孔、9卡簧、10压缩弹簧、11销套、12小孔。五创新亮点一种回旋式自动关水龙头，具有阀体、装在阀体内的阀芯、阀杆、装在阀体上部的阀盖，阀杆与阀盖丝接，阀盖与搬手固连，其特征在于：阀杆上部套有弹簧，弹簧上端与阀盖固连，下端与阀芯固连，阀体外部设有销孔，阀盖外部设有销套，销套中装有销杆和套在销杆上的压缩弹簧，销套下方的销杆上设有两横向凹槽，凹槽内插有卡簧，搬手旋转90度呈放水状态时的销杆...
