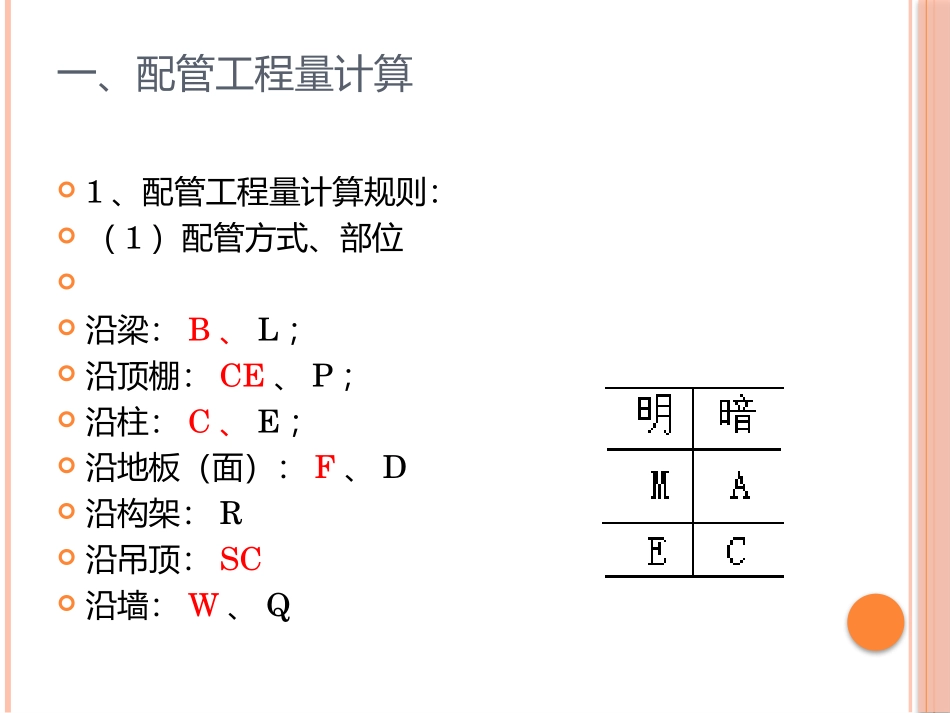

动力照明配管、配线工程一、配管工程量计算1、配管工程量计算规则：（1）配管方式、部位沿梁：B、L；沿顶棚：CE、P；沿柱：C、E；沿地板（面）：F、D沿构架：R沿吊顶：SC沿墙：W、Q一、配管工程量计算1、配管工程量计算规则：（2）配管工程量计算规则：电气配管工程量以敷设方式（明敷、暗敷）、位置及管材材质、规格，分别以“延长米”计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒、插座盒所占长度。注：配管工程量计算顺序：先算水平管（平面图），后算竖直管。线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。在电线的接头部位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用。一、配管工程量计算1、配管工程量计算规则：①水平方向配管：按照平面图计算。明敷按墙的净空尺寸；暗敷按建筑轴线尺寸或者设备定位尺寸及算；当斜向配管：埋地或者现浇板可以走斜线；明装、预制板则必须沿轴线配管。②垂直方向敷设的管（沿墙、柱引上或引下）其工程量计算与箱、柜、盘、板开关等设备安装高度有关。注：无论是明配管还是暗配管，计算方法一致（层高-开关、插座、配电箱安装高度），都不扣除楼板厚度。一、配管工程量计算1、配管工程量计算规则：③当埋地配管时水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算竖直方向配管按照穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。若电源架空引入，穿管进入配电箱（AP、AL），再进入设备，又连开关箱（AK），再连照明箱（AL），水平方向配管长度为L1、L2、L3、L4均算至各中心处。当管穿出地面时，沿墙引下管长度（h1）加上地面厚度；或设备基础高；或出地150mm~200mm长度，即为s配管长度。二、配管定额套用（十二（19）319）1、电线管（DG）明敷、暗敷明敷（E）；暗敷（C）2、硬塑料管明敷、暗敷。UPVC（阻燃塑料管）明敷（E）；暗敷（C）3、半硬质塑料管（pvc管）暗敷（C）4、金属软管（逐渐陶态）现较多用塑料波纹管只有在特殊地方用金属软管二、配管定额套用5、接线盒、灯头盒、插座盒、开关盒。（1）工程量计算方法：①接线盒工程量计算：凡是导线有分支的位置处需要安装接线盒；导线没有分支，但是配管长度超过规范规定长度，需要安装接线盒：配管长度超过30m，中间无拐弯；配管长度超过20m，中间有一个拐弯；配管长度超过15m，中间有二个拐弯；配管长度超过8m，中间有三个拐弯；二、配管定额套用5、接线盒、灯头盒、插座盒、开关盒。②开关盒、插座盒、灯头盒工程量计算：凡是配管，在每个开关位置处装一个开关盒；在每个插座位置处，装一个插座盒；在每个灯具位置处装一个灯头盒。注：（1）凡是明配管就装明盒；凡是暗配管就装暗盒；（2）线盒材质设计有规定的按照设计规定；设计无规定，线盒与配管材质一致（塑料管用塑料盒，铁管就用铁盒）（3）定额套用（十二：二十二428）接线盒明装（个）接线盒暗装（个）开关盒明装（个）开关盒暗装（个）三、管内穿线1、管内穿线工程量计算按同截面导线单根延长米加预留长度计算L管内穿线=（配管长度+预留长度）×同截面导线根数=配管长度×同截面导线根数+预留长度×同截面导线根数导线预留长度见P319进户线（出户线）1.5m/根；进出配电箱：半周长/根2、管内穿线定额（十二：七381）照明线路（单相式）；动力线路（三相式线路）当照明线为4mm²以上时，套动力穿线定额。（四）配线工程（明配线）----低压注：以所配线的规格，敷设方式和部位来划分定额。夹板配线：塑料夹板（VJ）配线、瓷夹板（CJ）配线绝缘子配线（CP）：鼓形绝缘子（瓷珠、柱）；针式；蝶式绝缘线槽配线：塑料线槽（VXC）、金属线槽（GXC）槽板配线（CB）：木槽板、塑料槽板五、配线工程量计算（明配线）----低压1、线夹配线（VJ、CJ）（391）区别瓷夹配线和塑料夹配线，两线式和三线式，按敷设在木、砖、砼等不同结构和导线规格，以“线路延长米”计算。注：（1）计算时按照“线路长度”计算，不能乘以线的根数；（2）...
