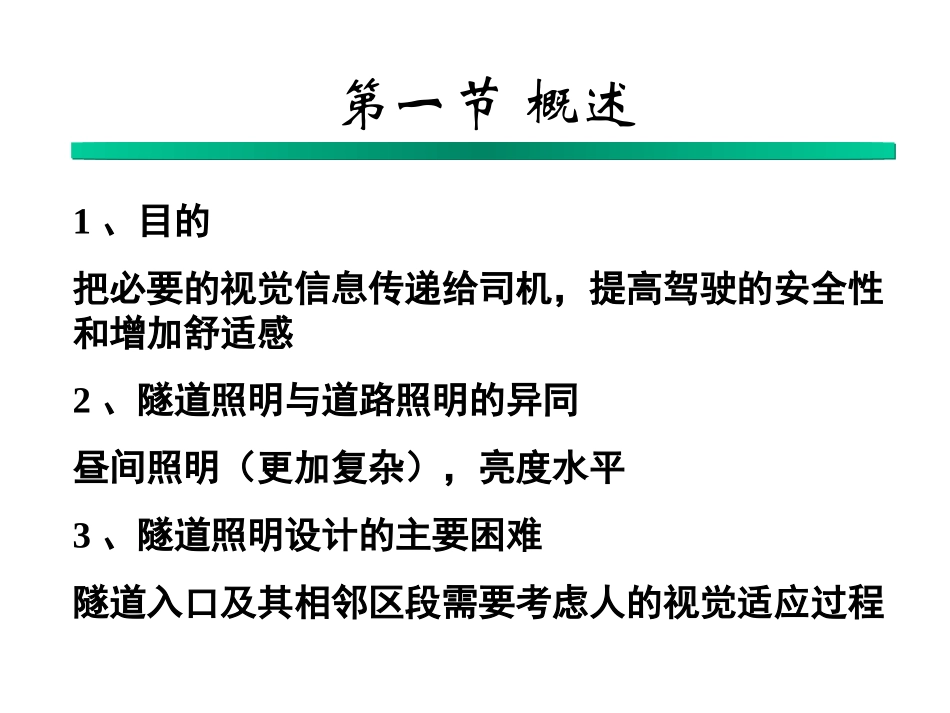

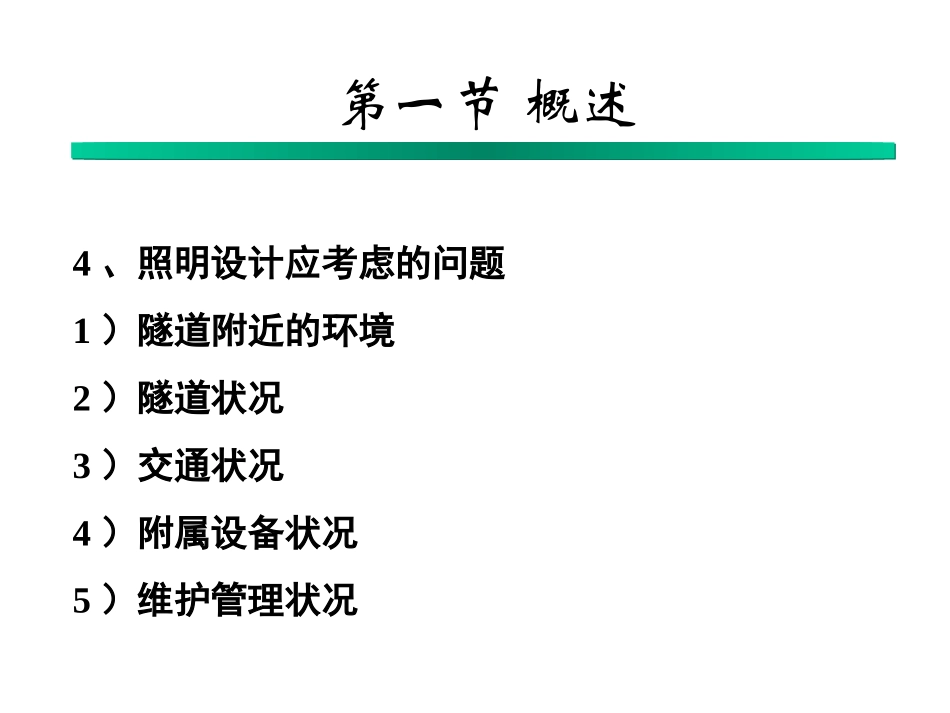

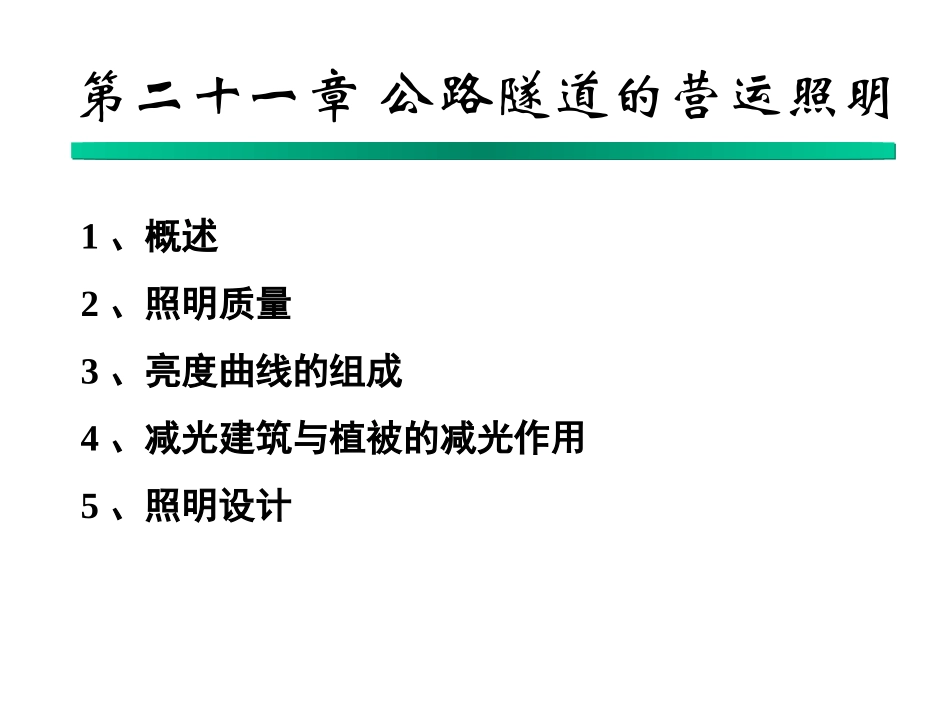

第二十一章公路隧道的营运照明1、概述2、照明质量3、亮度曲线的组成4、减光建筑与植被的减光作用5、照明设计第一节概述1、目的把必要的视觉信息传递给司机，提高驾驶的安全性和增加舒适感2、隧道照明与道路照明的异同昼间照明（更加复杂），亮度水平3、隧道照明设计的主要困难隧道入口及其相邻区段需要考虑人的视觉适应过程第一节概述4、照明设计应考虑的问题1）隧道附近的环境2）隧道状况3）交通状况4）附属设备状况5）维护管理状况第一节概述5、汽车司机从明亮的环境接近、进入、通过、驶出隧道过程中所产生的视觉问题1）进入隧道前的视觉问题（白天）：“黑洞效应”（长隧道），“黑框效应”（短隧道），亮度差异过分悬殊2）进入隧道后立即出现的视觉问题（白天）：暗适应，“适应的滞后现象”第一节概述3）隧道内部的视觉问题(白天，夜间）：废气形成的烟雾，降低了隧道的能见度4）隧道出口的视觉问题：白天，长隧道，接近出口，“亮洞”，眩光，舒适性；夜间，黑洞，看不清外部道路的线形以及路上的障碍物，行车不安全第二节道路照明质量1、司机的视觉2、影响视觉的主要因素3、道路照明的质量光的度量1、光通量：单位时间内光辐射能量的大小，光源发出光的量。单位：lm（流明），1流明是发光强度为1cd（坎德拉）的均匀点光源在1sr（球面度）内发出的光通量。在照明工程中，光通量是说明光源发光能力的基本量。例如一只220V、40W的白炽灯的光通量为350lm，而一只220V、40W的荧光灯的光通量为2100lm，为白炽灯的6倍。光的度量2、发光强度（光强）由于辐射发光体在空间发出的光通量不均匀，大小也不相等，为了表示辐射体在不同方向上光通量的分布特征，需引入光通量的（空间）角密度的概念。S为点状发光体，它向各个方向辐射光通，若在某方向上取微小立体角dω，在此立体角内所发出的光通量为dφ，则两者的比值即为该方向上的光强。光的度量2、发光强度（光强）光强的单位是坎德拉（cd），国际单位制中基本单位之一。光强用于说明光源和灯具所发出的光通量在空间各个方向或在选定方向上的分布密度。例如一只220V、40W的白炽灯的光通量为350lm，它的的平均光强为28cd，若在该灯泡上面装一盏白色搪瓷平板灯罩，则灯的正下方的发光强度能提高到70～80cd。如果配上一个聚焦合适的镜面反射罩，则灯正下方的光强可达数百cd。光的度量3、照度照度是用来表示被照面上光的强弱，以被照场所光通的面积密度来表示。取微小面积dA，入射的光通为dφ，则照度为两者的比值。平均照度照度的单位为勒克斯（lx），1lx表示在1m2的面积上均匀分布1lm光通量的照度值，或者是一个光强为1cd的均匀发光的点光源，以它为中心，在半径为1m的球表面上，各点所形成的照度值。光的度量3、照度1lx的照度是比较小的，在此照度下仅能大致地辨认周围物体。例如，晴朗的满月夜地面照度约为0.21lx，白天采光良好的室内照度为100～500lx，晴天室外太阳散射光（非直射）下的地面照度约为1000lx，中午太阳光照射下的地面照度可达100000lx。光的度量4、光出射度（面发光度）具有一定面积的发光体，其表面上不同点的发光强弱可能是不一致的。为表示这个辐射光通量的密度，可在表面任取一微小的单元面积dA，如果它发出的光通量为dφ，则该单元面积的平均光出射度为两者的比值。光出射度就是单位面积发出的光通量，单位为辐射勒克斯（lx）。光出射度和照度具有相同的量纲，其区别在于光出射度表示发光体发出的光通量表面密度，而照度则表示被照物体所接受的光通量表面密度。光的度量5、亮度光射出度只表示单位面积上发出光通量的多少，没有考虑光辐射的方向，不能表征发光面在不同方向上的光学特征。亮度就表示垂直于视线方向上的单位投影面积的发光强度。亮度是一个具有方向性的物理量，当人眼从不同的方向观察同一对象时，能感觉到在不同观察方向上，对象的亮暗程度是不相同的。决定亮暗程度的并不是对象在发光面上的发光强度，而是亮度。单位为尼特第二节道路照明质量质量的评价：获得的视觉信息良好的必要的视觉条件照明设施（物理过程）、正确发挥视觉生理和心理过程的作用（生理、心理过程）司机的视觉1、视野2、...
