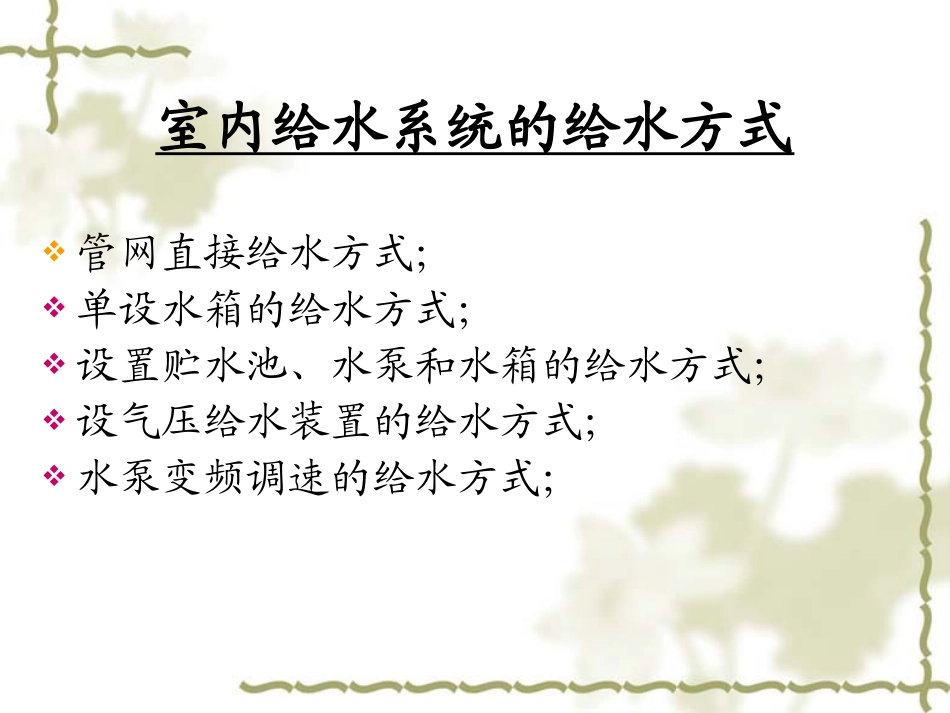

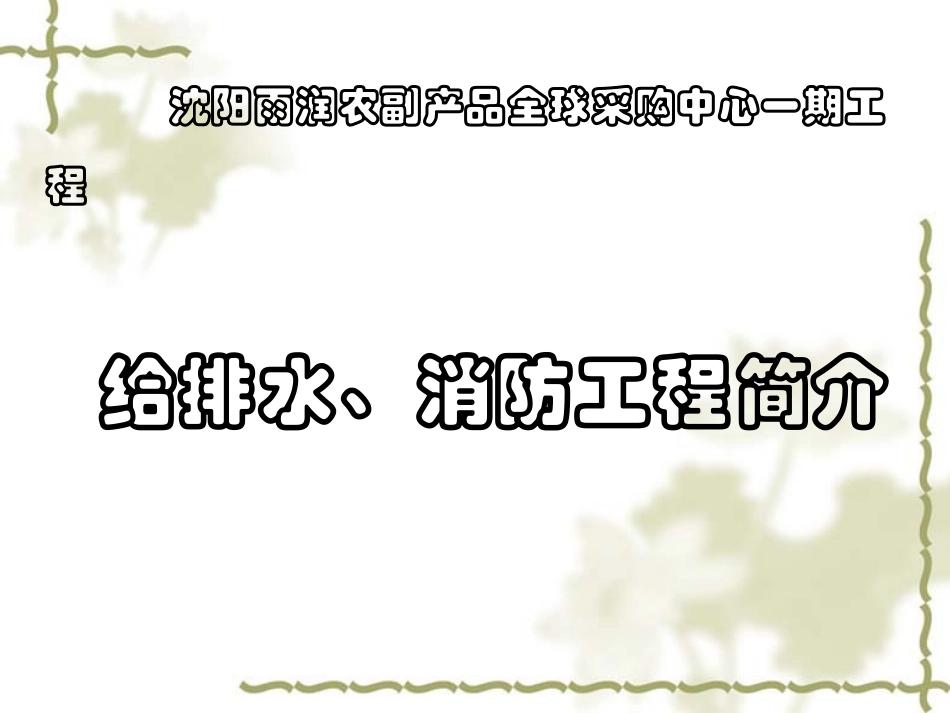

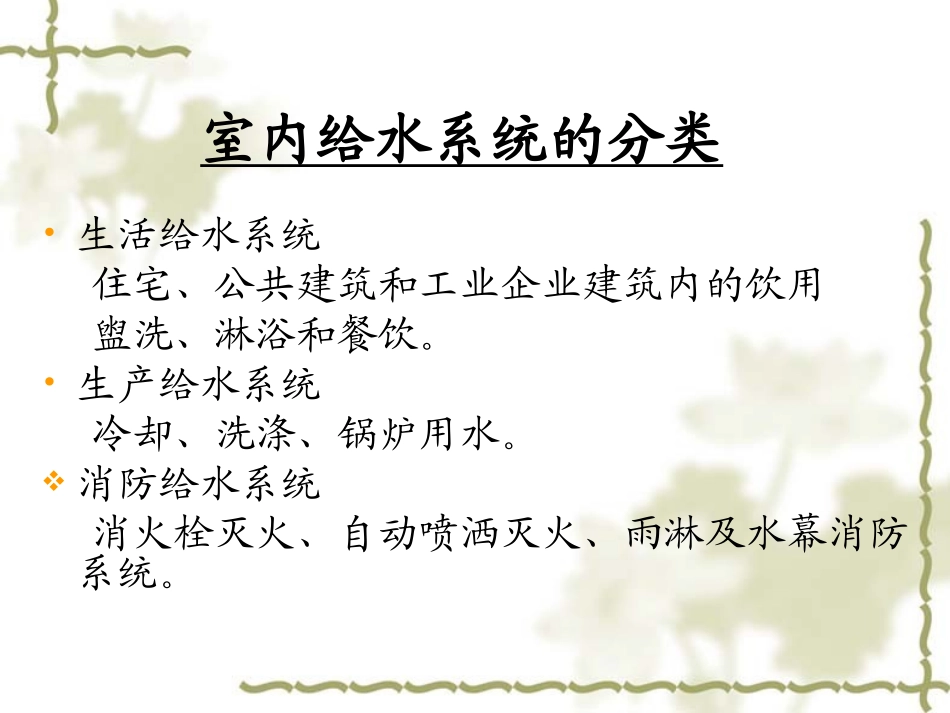

沈阳雨润农副产品全球采购中心一期工程给排水、消防工程简介室内给水系统的分类•生活给水系统住宅、公共建筑和工业企业建筑内的饮用盥洗、淋浴和餐饮。•生产给水系统冷却、洗涤、锅炉用水。消防给水系统消火栓灭火、自动喷洒灭火、雨淋及水幕消防系统。室内给水系统的给水方式管网直接给水方式；单设水箱的给水方式；设置贮水池、水泵和水箱的给水方式；设气压给水装置的给水方式；水泵变频调速的给水方式；室内消防给水系统室内消火栓给水系统分为低层建筑室内消火栓给水系统和高层建筑室内消火栓给水系统。一般由消火栓箱、消火栓、水带、水枪、消防管道、消防水池、高位水箱、水泵接合器、加压水泵、报警装置及消防泵启动按钮等组成。自动喷水灭火系统由火灾探测报警系统、喷头、管道系统、水流指示器及控制组件等部分组成。闭式自动喷水灭火系统可分为湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿式自动喷水灭火系统和预作用自动喷水灭火系统。开式自动喷水灭火系统可分为雨淋喷水灭火系统、水幕消防系统和水喷雾灭火系统。消火栓灭火系统的组成消火栓设备包括水枪，水带和消火栓。均安装在消火栓箱内。消火栓设备一般采用直流式水枪，接口直径分50mm和65mm两种;喷嘴口径有13mm、16mm、和19mm三种；水带直径有50mm、65mm两种。水带长度分为10m、15m、20m和25m4种规格；水带材质有麻织和化纤两种，有衬橡胶和不衬橡胶之分。消火栓、水带和水枪均采用内扣式快速式接口。消火枪有单出口和双出口两种，单出口消火栓口径有50mm和65mm两种，双出口消火栓口径为65mm。水泵结合器高层建筑、超过四层的库房、设有消防管网的住宅、超过五层的其他非高层民用建筑等室内消火栓给水系统应设消防水泵结合器。消防车从室外消火栓。消防蓄水池或天然水源取水，通过水泵结合器送至室内管网，供灭火使用。自动喷水灭火系统喷头可分为闭式喷头和开式喷头，是自动喷水灭火系统的关键部件，担负着探测火灾、启动系统和喷水灭火的任务。闭式喷头按热敏原件不同可分为易熔金属元件喷头和玻璃球喷头两种，用于闭式自动喷水灭火系统。当达到一定温度时热敏原件开式释放，自动喷水。报警阀作用是开启和关闭管网水流、传递控制信号并启动水力警铃直接报警，报警阀分为湿式报警阀、干式报警阀和干湿式报警阀。报警阀安装在湿式系统的立管上。当发生火灾时，闭式喷头喷水，报警阀上面水压下降，于是阀板开启，开始向管网供水，同时发出火警信号并启动消防泵。报警阀应设在明显、便于操作的地点，且应有排水设施，距地面高度宜为1.2m。末端试验装置末端试验装置由试水阀、压力表。试水接头及排水管组成，它设置于供水的最不利点，用于检测系统和设备的安全可靠性。末端试验装置的出水，应采取孔口出流的方式排入排水管道。鲜肉区鲜肉交易区建筑面积3.9万平方米，建筑高度11.1米，地上二层，地下一层。给水：由园区引入一根DN100管至本楼负一层生活储水箱，再经二次加压后供至鲜肉区、员工宿舍及蔬菜区。排水：1、本工程卫生间排水为污废分流方式。2、生活污水经化粪池处理后排入园区污水管网。3、铺位废水经隔油池处理后排入园区污水管网。4、屋面雨水为内排方式。5、地下一层采用压力排水。鲜肉区消防：1、本建筑设室内消火栓系统，自动喷洒灭火系统。2、消防水池及消防泵房位于负1F，容积约765m³。3、消防高位水箱位于员工宿舍屋面（18m³）。4、本消防用水除供给本建筑外还供给员工宿舍。5、变电所设预制七氟丙烷气体灭火系统一套。6、消防控制室位于1层。水产区水产区建筑面积7万平方米，建筑高度22.2米，地上四层，地下一层。给水：由园区引入一根DN80管至本楼负一层生活储水箱，再经二次加压后供至本项目。排水：1、本工程卫生间排水为污废分流方式。2、生活污水经化粪池处理后排入园区污水管网。3、铺位废水经隔油池处理后排入园区污水管网。4、屋面雨水为内排方式。5、地下一层采用压力排水。水产区消防：1、本建筑设室内消火栓系统，自动喷洒灭火系统。2、本工程由设于鲜肉交易区负一层的地下消防水池、水泵房和相应的室内外给水管网供水。初期火灾用水由设...
