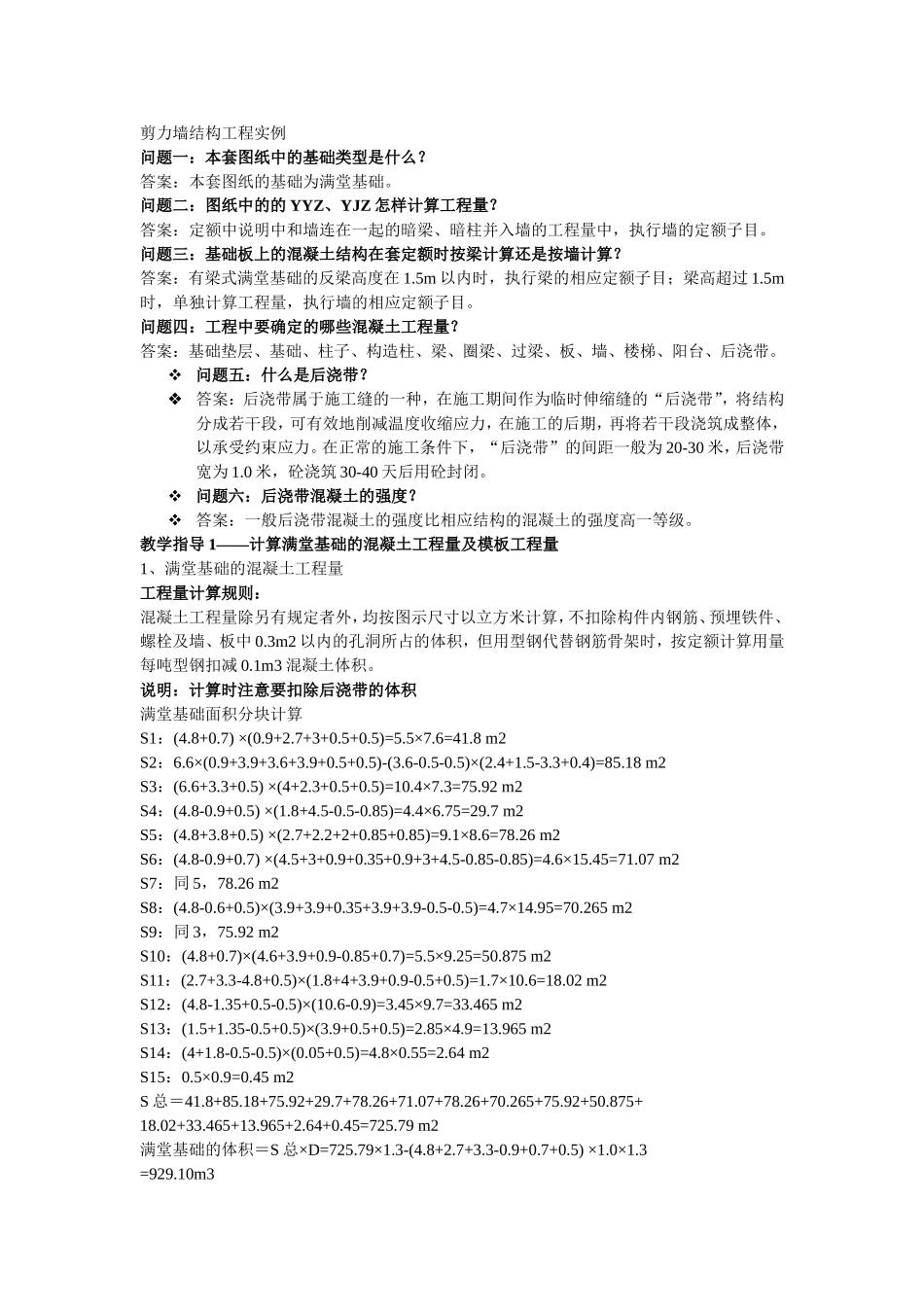

剪力墙结构工程实例问题一：本套图纸中的基础类型是什么？答案：本套图纸的基础为满堂基础。问题二：图纸中的的YYZ、YJZ怎样计算工程量？答案：定额中说明中和墙连在一起的暗梁、暗柱并入墙的工程量中，执行墙的定额子目。问题三：基础板上的混凝土结构在套定额时按梁计算还是按墙计算？答案：有梁式满堂基础的反梁高度在1.5m以内时，执行梁的相应定额子目；梁高超过1.5m时，单独计算工程量，执行墙的相应定额子目。问题四：工程中要确定的哪些混凝土工程量？答案：基础垫层、基础、柱子、构造柱、梁、圈梁、过梁、板、墙、楼梯、阳台、后浇带。问题五：什么是后浇带？答案：后浇带属于施工缝的一种，在施工期间作为临时伸缩缝的“后浇带”，将结构分成若干段，可有效地削减温度收缩应力，在施工的后期，再将若干段浇筑成整体，以承受约束应力。在正常的施工条件下，“后浇带”的间距一般为20-30米，后浇带宽为1.0米，砼浇筑30-40天后用砼封闭。问题六：后浇带混凝土的强度？答案：一般后浇带混凝土的强度比相应结构的混凝土的强度高一等级。教学指导1——计算满堂基础的混凝土工程量及模板工程量1、满堂基础的混凝土工程量工程量计算规则：混凝土工程量除另有规定者外，均按图示尺寸以立方米计算，不扣除构件内钢筋、预埋铁件、螺栓及墙、板中0.3m2以内的孔洞所占的体积，但用型钢代替钢筋骨架时，按定额计算用量每吨型钢扣减0.1m3混凝土体积。说明：计算时注意要扣除后浇带的体积满堂基础面积分块计算S1：(4.8+0.7)×(0.9+2.7+3+0.5+0.5)=5.5×7.6=41.8m2S2：6.6×(0.9+3.9+3.6+3.9+0.5+0.5)-(3.6-0.5-0.5)×(2.4+1.5-3.3+0.4)=85.18m2S3：(6.6+3.3+0.5)×(4+2.3+0.5+0.5)=10.4×7.3=75.92m2S4：(4.8-0.9+0.5)×(1.8+4.5-0.5-0.85)=4.4×6.75=29.7m2S5：(4.8+3.8+0.5)×(2.7+2.2+2+0.85+0.85)=9.1×8.6=78.26m2S6：(4.8-0.9+0.7)×(4.5+3+0.9+0.35+0.9+3+4.5-0.85-0.85)=4.6×15.45=71.07m2S7：同5，78.26m2S8：(4.8-0.6+0.5)×(3.9+3.9+0.35+3.9+3.9-0.5-0.5)=4.7×14.95=70.265m2S9：同3，75.92m2S10：(4.8+0.7)×(4.6+3.9+0.9-0.85+0.7)=5.5×9.25=50.875m2S11：(2.7+3.3-4.8+0.5)×(1.8+4+3.9+0.9-0.5+0.5)=1.7×10.6=18.02m2S12：(4.8-1.35+0.5-0.5)×(10.6-0.9)=3.45×9.7=33.465m2S13：(1.5+1.35-0.5+0.5)×(3.9+0.5+0.5)=2.85×4.9=13.965m2S14：(4+1.8-0.5-0.5)×(0.05+0.5)=4.8×0.55=2.64m2S15：0.5×0.9=0.45m2S总＝41.8+85.18+75.92+29.7+78.26+71.07+78.26+70.265+75.92+50.875+18.02+33.465+13.965+2.64+0.45=725.79m2满堂基础的体积＝S总×D=725.79×1.3-(4.8+2.7+3.3-0.9+0.7+0.5)×1.0×1.3=929.10m32、基础的混凝土模板工程量工程量计算规则：现浇混凝土的模板工程量，除另有规定外，均应按混凝土与模板的接触面积，以平方米计算，不扣除柱与梁、梁与梁连接重叠部分的面积。满堂基础模板=周长×厚度＝(6.6+0.9+5.5+7.6+0.9+4.4+3.5+8.6+4.5+15.45+4.5+3.5+8.6+9.25+5.5+1.7+3.45+2.85+4.8+9.7+4.1+7.3+5.2+15.45+5.2+7.3+4.1+12.5+2)×1.3＝174.95×1.3＝227.44m21、计算基础垫层的混凝土及模板工程量。2、计算局部加深的集水坑的混凝土及模板工程量教学指导２——计算柱子的混凝土及模板工程量说明：剪力墙的柱子并入剪力墙里，不单独计算，这里计算的柱子是商业用房中的柱子，边长400mm，长8.4m.1、计算柱子混凝土工程量工程量计里算规则：柱按图示断面面积乘以柱高以立方米计算。V=0.4×0.4×8.2×18＝23.62m32、计算柱子模板的工程工程量计算规则：柱模板按柱周长乘以柱高计算。S＝0.4×4×8.2×18＝236.16m2计算图纸中的构造柱的混凝土及模板的工程量。教学指导3——计算剪力墙的混凝土及模板工程量1、计算外墙的工程量工程量计算规则：混凝土的工程量：外墙按中心线乘以墙高及厚度以立方米，并扣除门窗洞口及0.3m2以外孔洞所占的体积，墙垛及突出墙面的装饰线，并入墙体工程量中。墙模板的工程量：按图示长度乘以墙高以平方米计算，外墙高度由楼层表面算至上一层楼板上表面，由墙四楼板上表面算至上一层楼板（或梁）下表面（1）计算地下室...
