监控安装教程---八步安装好摄像机图解VIP专享VIP免费

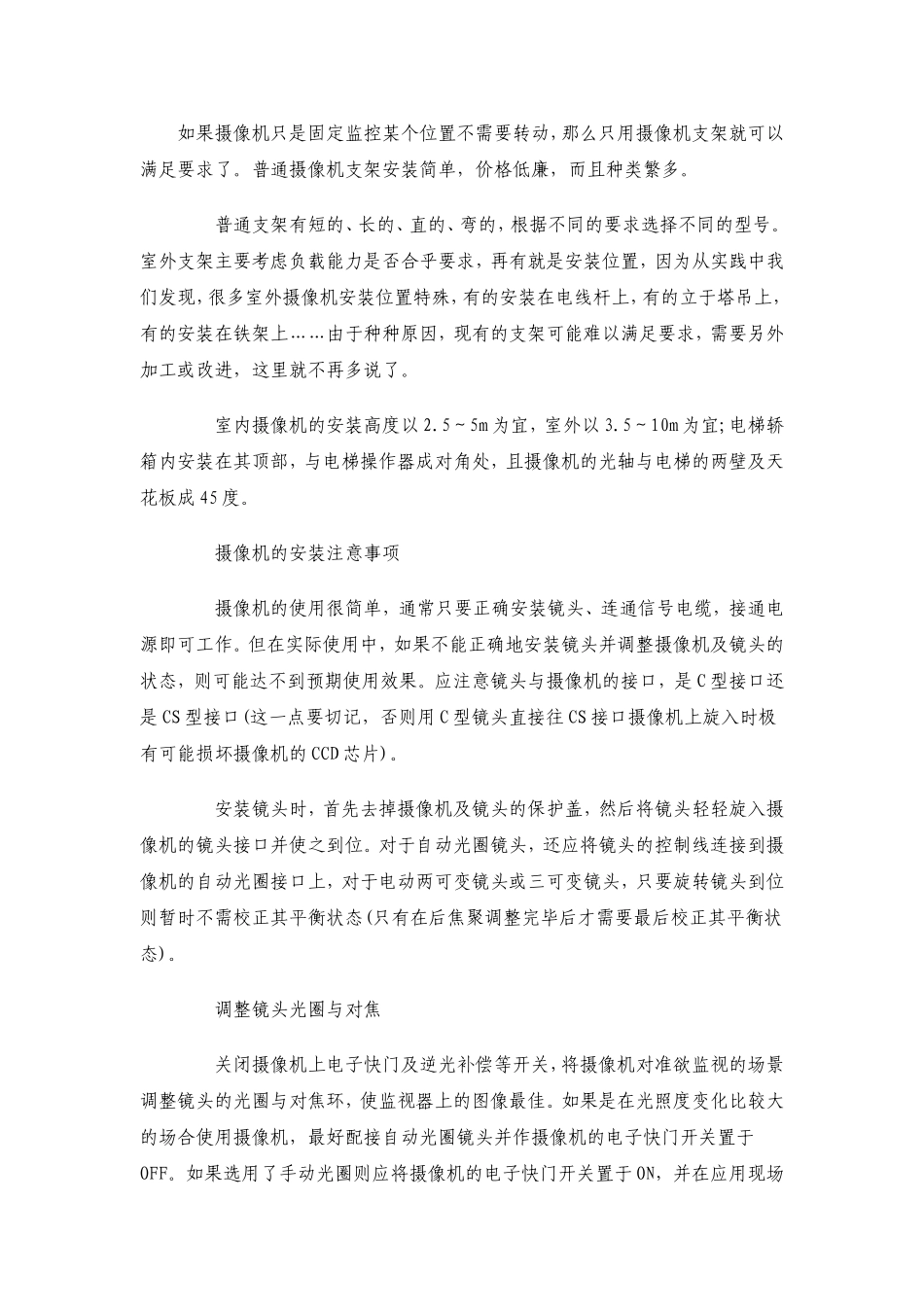

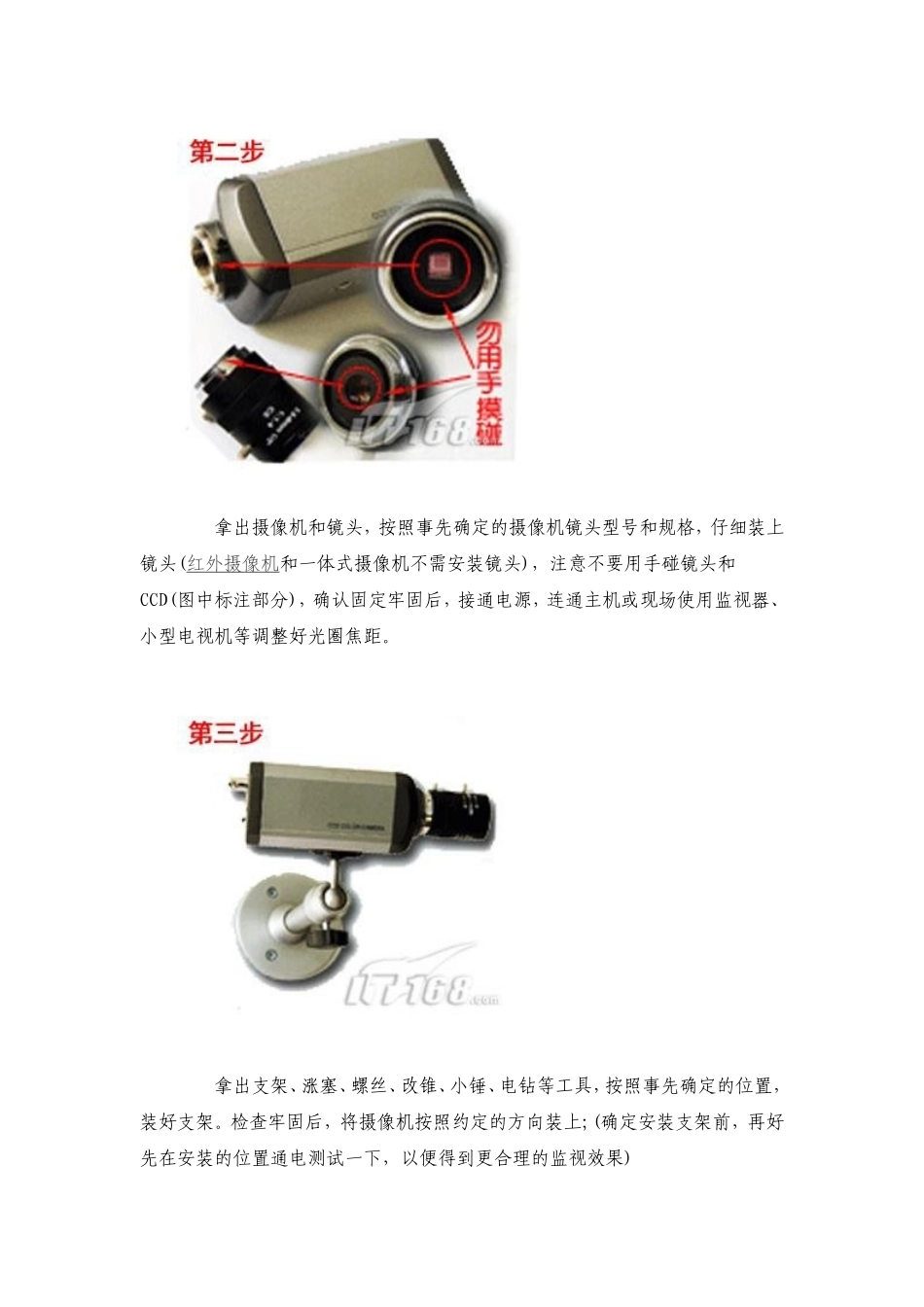

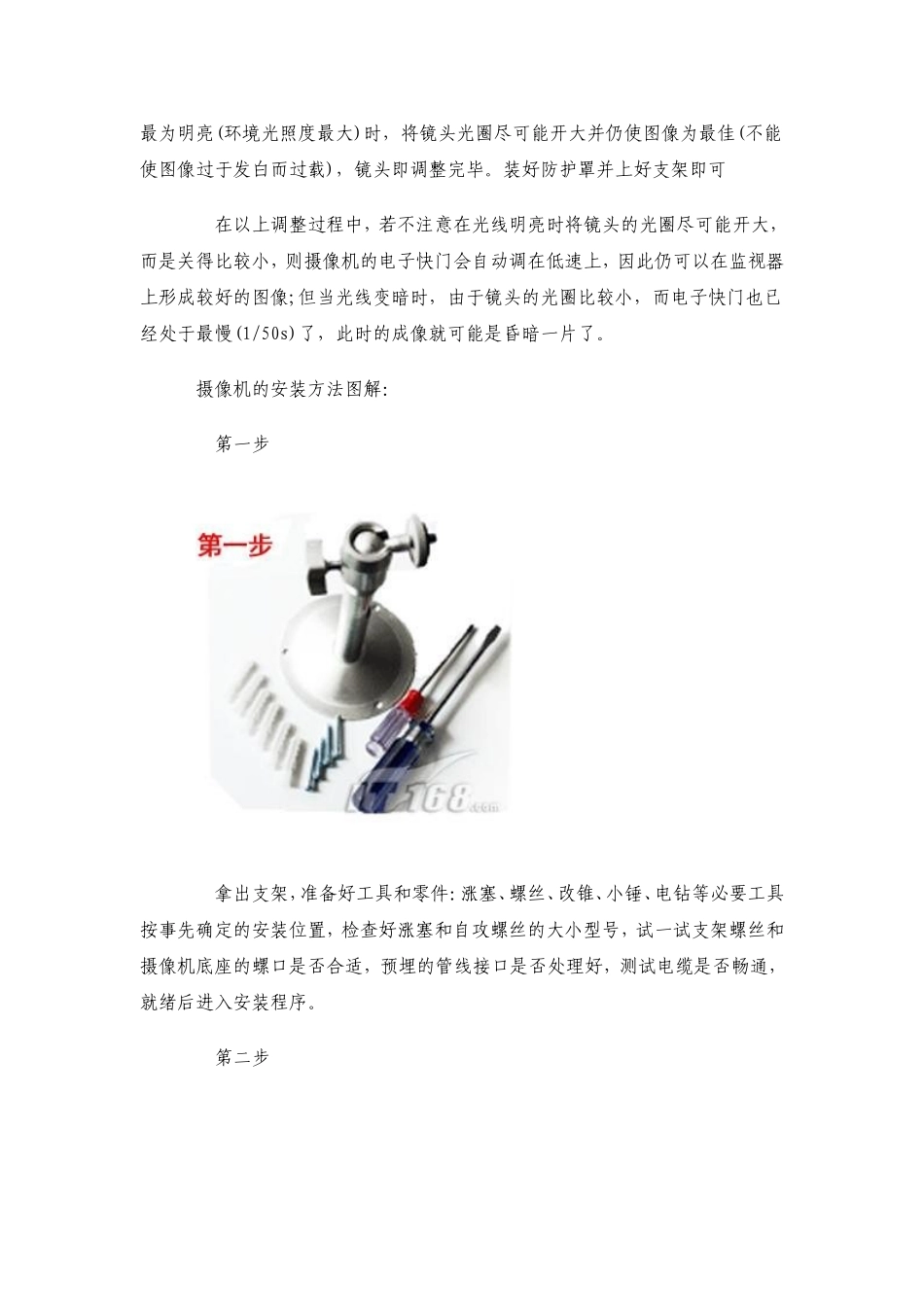

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。普通摄像机支架安装简单，价格低廉，而且种类繁多。普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景调整镜头的光圈与对焦环，使监视器上的图像最佳。如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。摄像机的安装方法图解：第一步拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。第二步拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头(红外摄像机和一体式摄像机不需安装镜头)，注意不要用手碰镜头和CCD(图中标注部分)，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照约定的方向装上;(确定安装支架前，再好先在安装的位置通电测试一下，以便得到更合理的监视效果)第四步如果在室外或室内灰尘较多，需要安装摄像机护罩，在第二步后，直接从这里开始安装护罩。1、打开护罩上盖板和后挡板;2、抽出固定金属片，将摄像机固定好;3、将电源适配器装入护罩内;4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。第五步把焊接好的视频电缆BNC插头插入视频电缆的插座内(用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可)，确认固定牢固、接触良好。第六步将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度(注意摄像机的电源要求：一般普通枪式摄像机使用500-800mA12V电源，红外摄像机使用1000-2000mA12V电源，请参照产品说明选用适合的产品)。第七步把电缆的另一头按同样的方法接入控制主机或监视器(电视机)的视频输入端口，确保牢固、接触良好。(如果使用画面分割器、视频分配器等后端控制设备，请参照具体产品的接线方式进行)第八步接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围，并以并调整...
