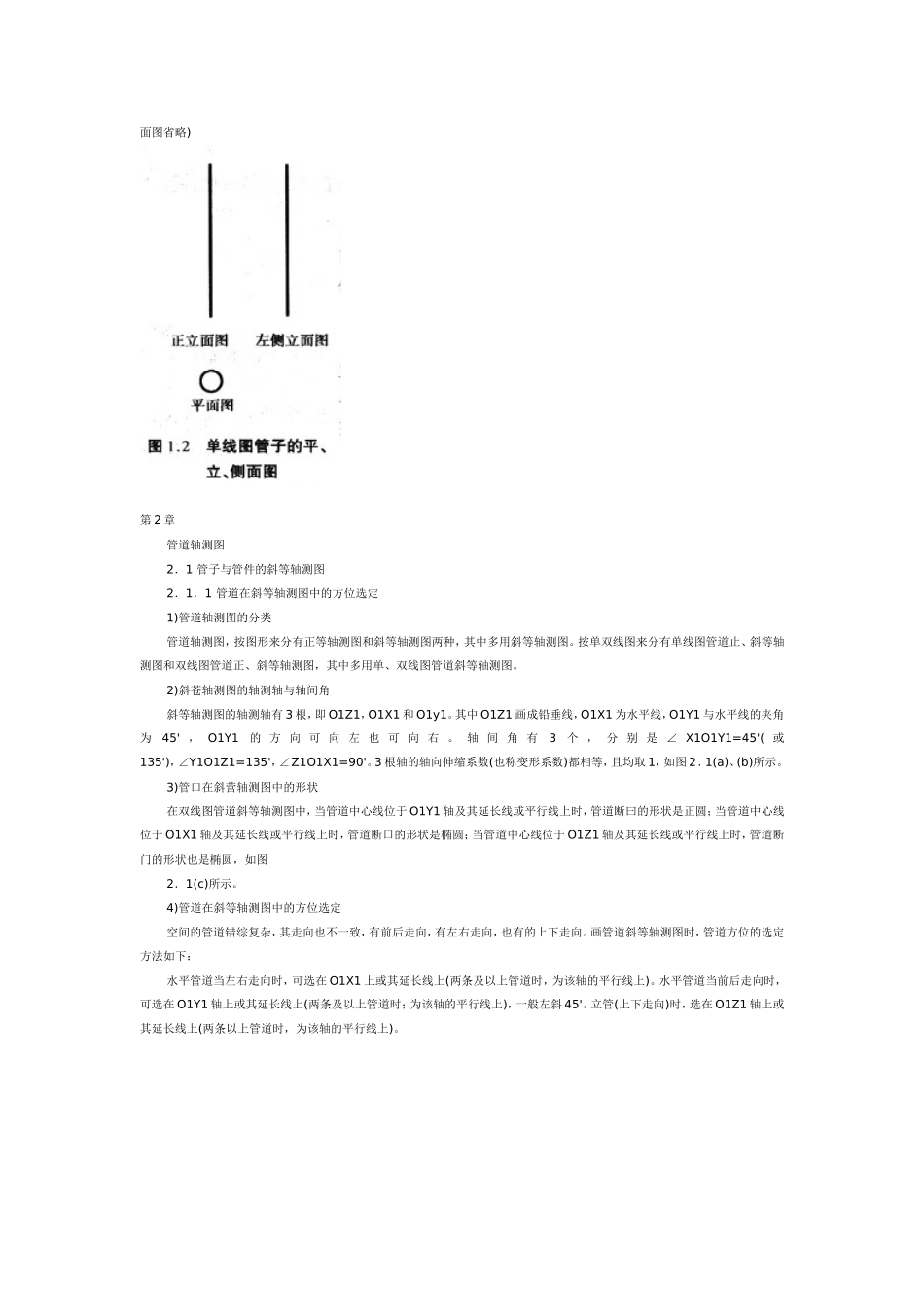

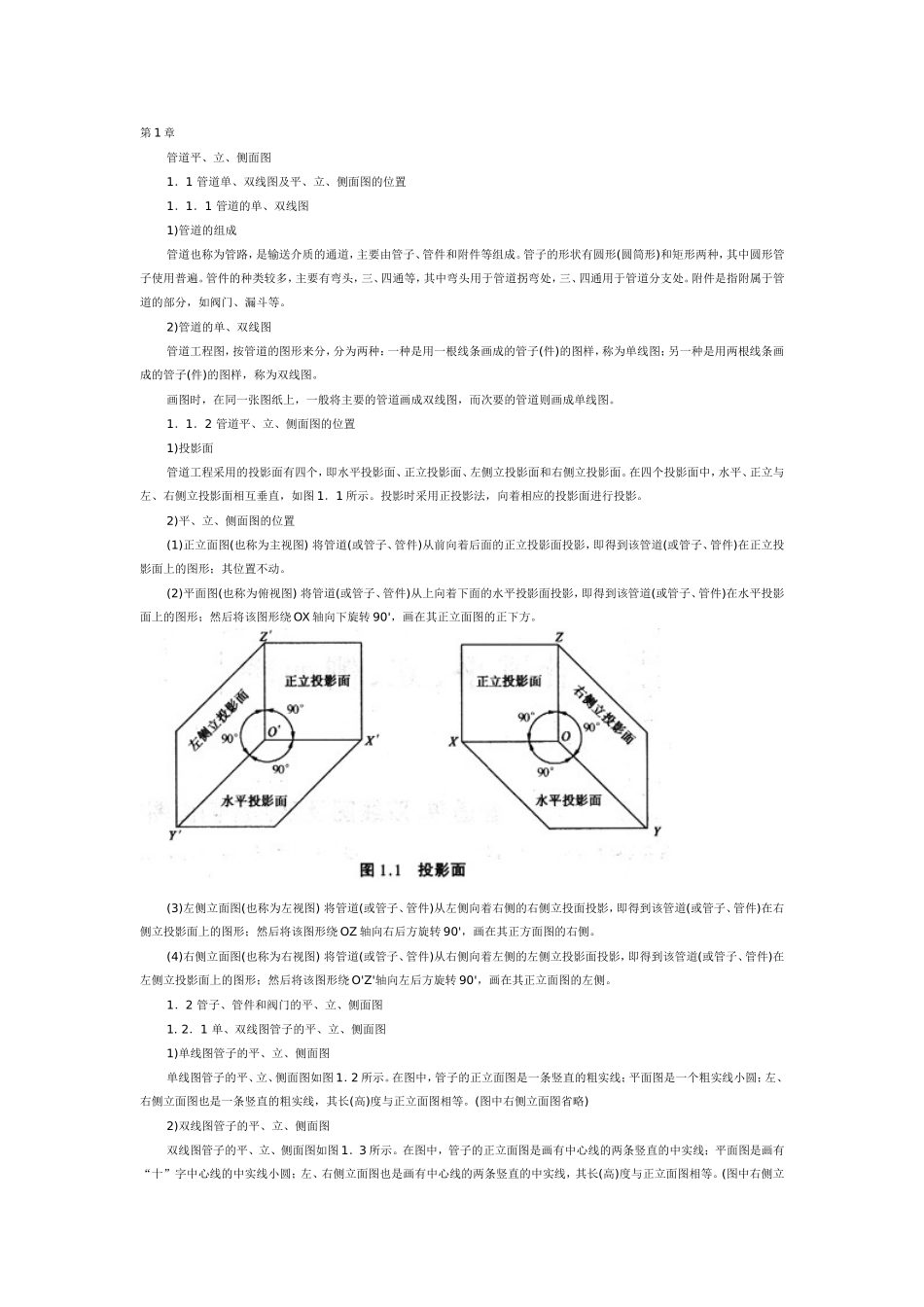

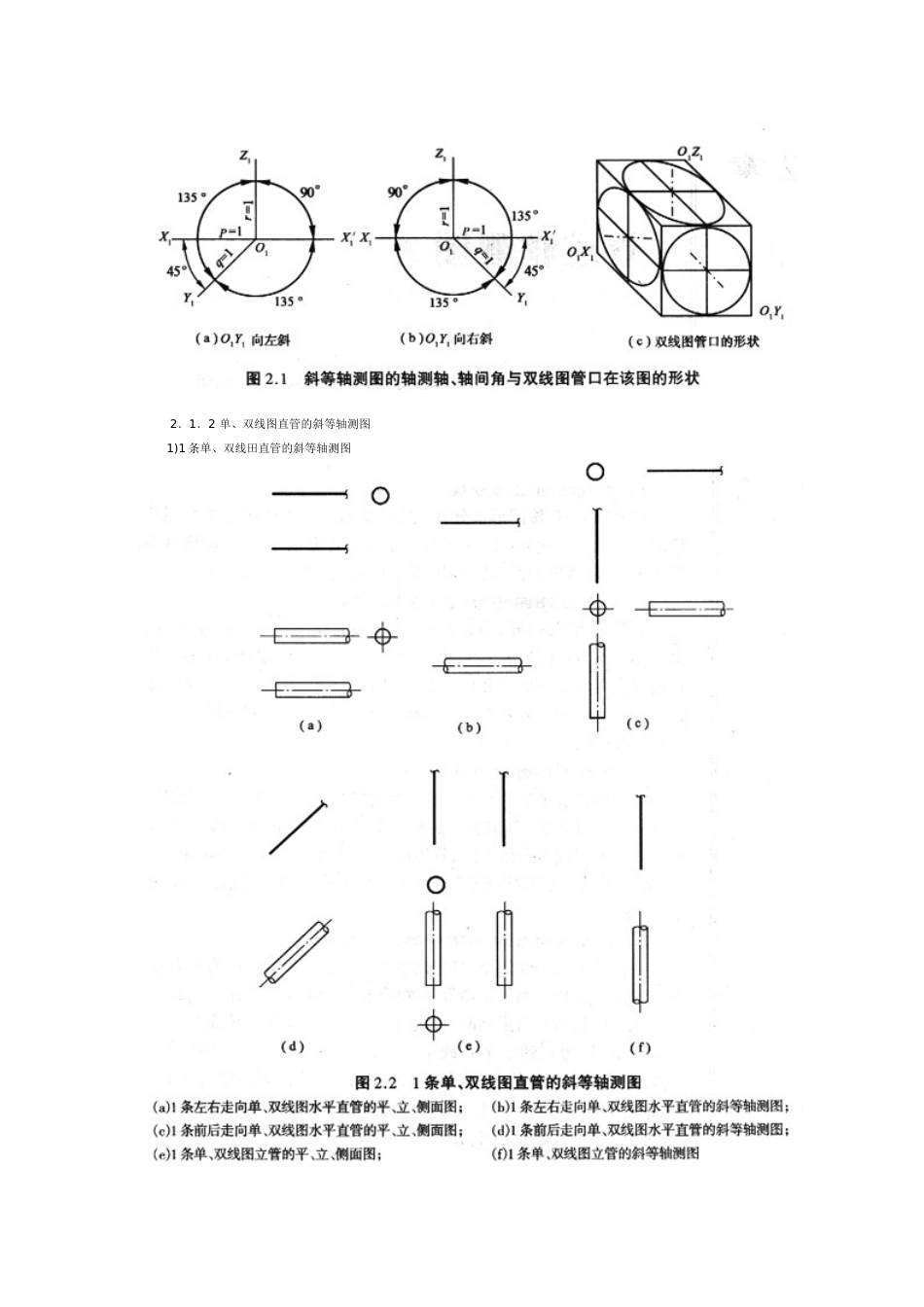

第1章管道平、立、侧面图1．1管道单、双线图及平、立、侧面图的位置1．1．1管道的单、双线图1)管道的组成管道也称为管路，是输送介质的通道，主要由管子、管件和附件等组成。管子的形状有圆形(圆筒形)和矩形两种，其中圆形管子使用普遍。管件的种类较多，主要有弯头，三、四通等，其中弯头用于管道拐弯处，三、四通用于管道分支处。附件是指附属于管道的部分，如阀门、漏斗等。2)管道的单、双线图管道工程图，按管道的图形来分，分为两种：一种是用一根线条画成的管子(件)的图样，称为单线图；另一种是用两根线条画成的管子(件)的图样，称为双线图。画图时，在同一张图纸上，一般将主要的管道画成双线图，而次要的管道则画成单线图。1．1．2管道平、立、侧面图的位置1)投影面管道工程采用的投影面有四个，即水平投影面、正立投影面、左侧立投影面和右侧立投影面。在四个投影面中，水平、正立与左、右侧立投影面相互垂直，如图1．1所示。投影时采用正投影法，向着相应的投影面进行投影。2)平、立、侧面图的位置(1)正立面图(也称为主视图)将管道(或管子、管件)从前向着后面的正立投影面投影，即得到该管道(或管子、管件)在正立投影面上的图形；其位置不动。(2)平面图(也称为俯视图)将管道(或管子、管件)从上向着下面的水平投影面投影，即得到该管道(或管子、管件)在水平投影面上的图形；然后将该图形绕OX轴向下旋转90'，画在其正立面图的正下方。(3)左侧立面图(也称为左视图)将管道(或管子、管件)从左侧向着右侧的右侧立投面投影，即得到该管道(或管子、管件)在右侧立投影面上的图形；然后将该图形绕OZ轴向右后方旋转90'，画在其正方面图的右侧。(4)右侧立面图(也称为右视图)将管道(或管子、管件)从右侧向着左侧的左侧立投影面投影，即得到该管道(或管子、管件)在左侧立投影面上的图形；然后将该图形绕O'Z'轴向左后方旋转90'，画在其正立面图的左侧。1．2管子、管件和阀门的平、立、侧面图1.2．1单、双线图管子的平、立、侧面图1)单线图管子的平、立、侧面图单线图管子的平、立、侧面图如图1．2所示。在图中，管子的正立面图是一条竖直的粗实线；平面图是一个粗实线小圆；左、右侧立面图也是一条竖直的粗实线，其长(高)度与正立面图相等。(图中右侧立面图省略)2)双线图管子的平、立、侧面图双线图管子的平、立、侧面图如图1．3所示。在图中，管子的正立面图是画有中心线的两条竖直的中实线；平面图是画有“十”字中心线的中实线小圆；左、右侧立面图也是画有中心线的两条竖直的中实线，其长(高)度与正立面图相等。(图中右侧立面图省略)第2章管道轴测图2．1管子与管件的斜等轴测图2．1．1管道在斜等轴测图中的方位选定1)管道轴测图的分类管道轴测图，按图形来分有正等轴测图和斜等轴测图两种，其中多用斜等轴测图。按单双线图来分有单线图管道止、斜等轴测图和双线图管道正、斜等轴测图，其中多用单、双线图管道斜等轴测图。2)斜苍轴测图的轴测轴与轴间角斜等轴测图的轴测轴有3根，即O1Z1，O1X1和O1y1。其中O1Z1画成铅垂线，O1X1为水平线，O1Y1与水平线的夹角为45'，O1Y1的方向可向左也可向右。轴间角有3个，分别是∠X1O1Y1=45'(或135')，∠Y1O1Z1=135'，∠Z1O1X1=90'。3根轴的轴向伸缩系数(也称变形系数)都相等，且均取1，如图2．1(a)、(b)所示。3)管口在斜营轴测图中的形状在双线图管道斜等轴测图中，当管道中心线位于O1Y1轴及其延长线或平行线上时，管道断曰的形状是正圆；当管道中心线位于O1X1轴及其延长线或平行线上时，管道断口的形状是椭圆；当管道中心线位于O1Z1轴及其延长线或平行线上时，管道断门的形状也是椭圆，如图2．1(c)所示。4)管道在斜等轴测图中的方位选定空间的管道错综复杂，其走向也不一致，有前后走向，有左右走向，也有的上下走向。画管道斜等轴测图时，管道方位的选定方法如下：水平管道当左右走向时，可选在O1X1上或其延长线上(两条及以上管道时，为该轴的平行线上)。水平管道当前后走向时，可选在O1Y1轴上或其延长线上(两条及以上管道时；为该轴的平行线上)，一般左斜45'。立管(上下走向)时，选在O1Z1轴上或其延长线上(两条以上管道时，为该轴的平行线上)。...
