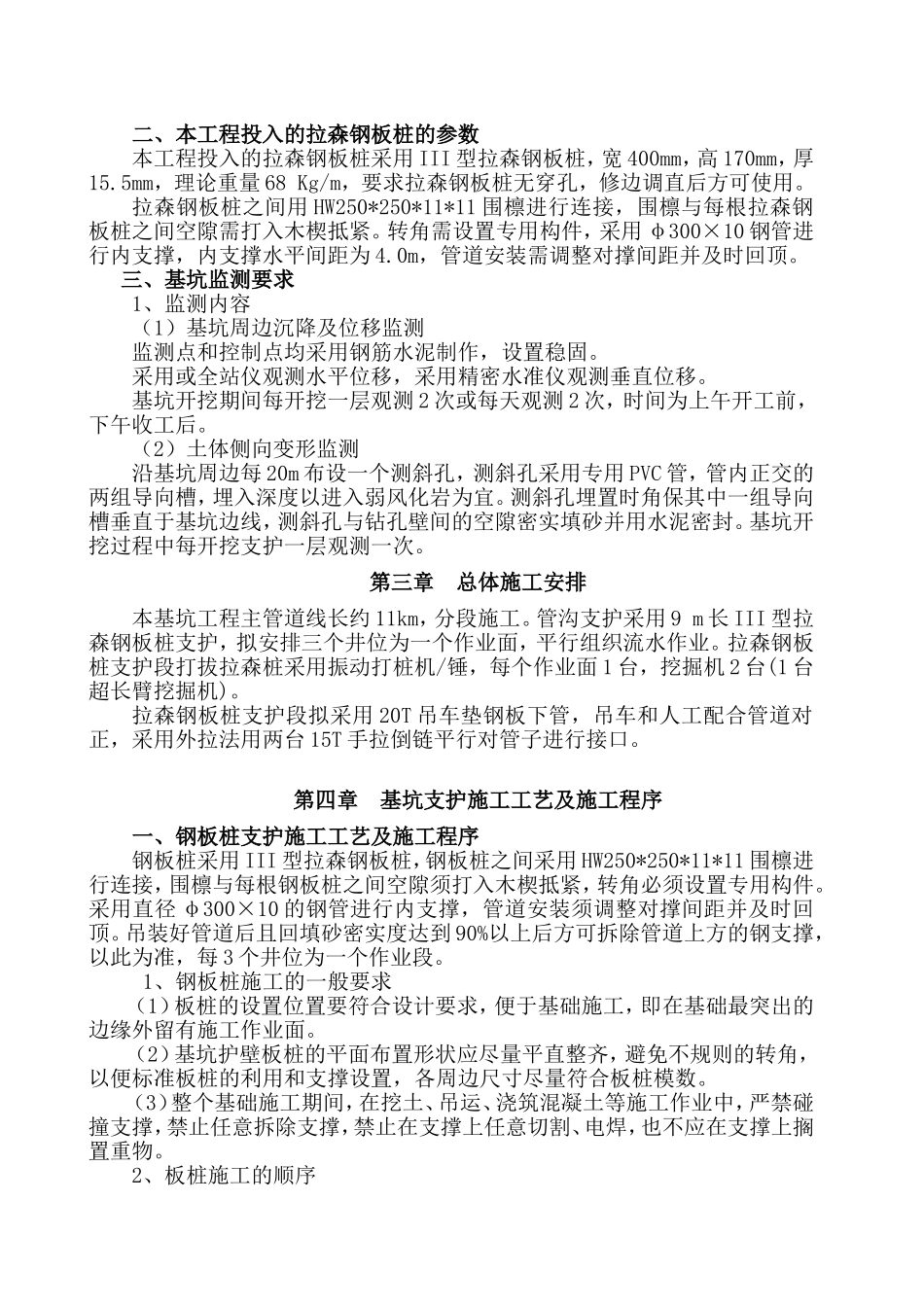

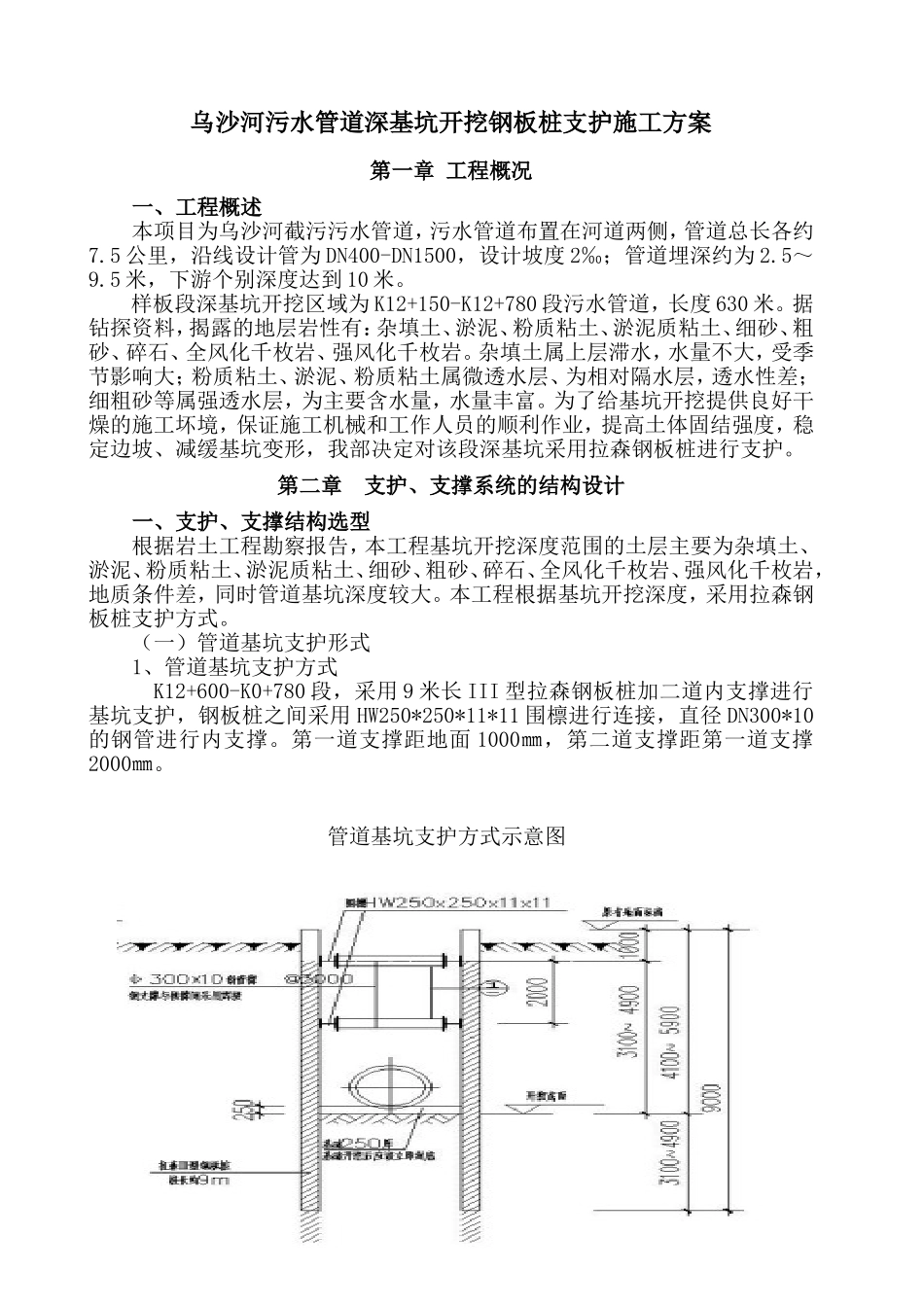

乌沙河污水管道深基坑开挖钢板桩支护施工方案第一章工程概况一、工程概述本项目为乌沙河截污污水管道，污水管道布置在河道两侧，管道总长各约7.5公里，沿线设计管为DN400-DN1500，设计坡度2‰；管道埋深约为2.5～9.5米，下游个别深度达到10米。样板段深基坑开挖区域为K12+150-K12+780段污水管道，长度630米。据钻探资料，揭露的地层岩性有：杂填土、淤泥、粉质粘土、淤泥质粘土、细砂、粗砂、碎石、全风化千枚岩、强风化千枚岩。杂填土属上层滞水，水量不大，受季节影响大；粉质粘土、淤泥、粉质粘土属微透水层、为相对隔水层，透水性差；细粗砂等属强透水层，为主要含水量，水量丰富。为了给基坑开挖提供良好干燥的施工坏境，保证施工机械和工作人员的顺利作业，提高土体固结强度，稳定边坡、减缓基坑变形，我部决定对该段深基坑采用拉森钢板桩进行支护。第二章支护、支撑系统的结构设计一、支护、支撑结构选型根据岩土工程勘察报告，本工程基坑开挖深度范围的土层主要为杂填土、淤泥、粉质粘土、淤泥质粘土、细砂、粗砂、碎石、全风化千枚岩、强风化千枚岩，地质条件差，同时管道基坑深度较大。本工程根据基坑开挖深度，采用拉森钢板桩支护方式。（一）管道基坑支护形式1、管道基坑支护方式K12+600-K0+780段，采用9米长III型拉森钢板桩加二道内支撑进行基坑支护，钢板桩之间采用HW250*250*11*11围檩进行连接，直径DN300*10的钢管进行内支撑。第一道支撑距地面1000㎜，第二道支撑距第一道支撑2000㎜。管道基坑支护方式示意图二、本工程投入的拉森钢板桩的参数本工程投入的拉森钢板桩采用III型拉森钢板桩，宽400mm，高170mm，厚15.5mm，理论重量68Kg/m，要求拉森钢板桩无穿孔，修边调直后方可使用。拉森钢板桩之间用HW250*250*11*11围檩进行连接，围檩与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件，采用φ300×10钢管进行内支撑，内支撑水平间距为4.0m，管道安装需调整对撑间距并及时回顶。三、基坑监测要求1、监测内容（1）基坑周边沉降及位移监测监测点和控制点均采用钢筋水泥制作，设置稳固。采用或全站仪观测水平位移，采用精密水准仪观测垂直位移。基坑开挖期间每开挖一层观测2次或每天观测2次，时间为上午开工前，下午收工后。（2）土体侧向变形监测沿基坑周边每20m布设一个测斜孔，测斜孔采用专用PVC管，管内正交的两组导向槽，埋入深度以进入弱风化岩为宜。测斜孔埋置时角保其中一组导向槽垂直于基坑边线，测斜孔与钻孔壁间的空隙密实填砂并用水泥密封。基坑开挖过程中每开挖支护一层观测一次。第三章总体施工安排本基坑工程主管道线长约11km，分段施工。管沟支护采用9m长III型拉森钢板桩支护，拟安排三个井位为一个作业面，平行组织流水作业。拉森钢板桩支护段打拔拉森桩采用振动打桩机/锤，每个作业面1台，挖掘机2台(1台超长臂挖掘机)。拉森钢板桩支护段拟采用20T吊车垫钢板下管，吊车和人工配合管道对正，采用外拉法用两台15T手拉倒链平行对管子进行接口。第四章基坑支护施工工艺及施工程序一、钢板桩支护施工工艺及施工程序钢板桩采用III型拉森钢板桩，钢板桩之间采用HW250*250*11*11围檩进行连接，围檩与每根钢板桩之间空隙须打入木楔抵紧，转角必须设置专用构件。采用直径φ300×10的钢管进行内支撑，管道安装须调整对撑间距并及时回顶。吊装好管道后且回填砂密实度达到90%以上后方可拆除管道上方的钢支撑，以此为准，每3个井位为一个作业段。1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。（2）基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。（3）整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、板桩施工的顺序板桩准备→围檩支架安装→板桩打设→偏差纠正→拔桩。3、板桩的检验、吊装、堆放（1）板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程...
