土工击实试验VIP免费

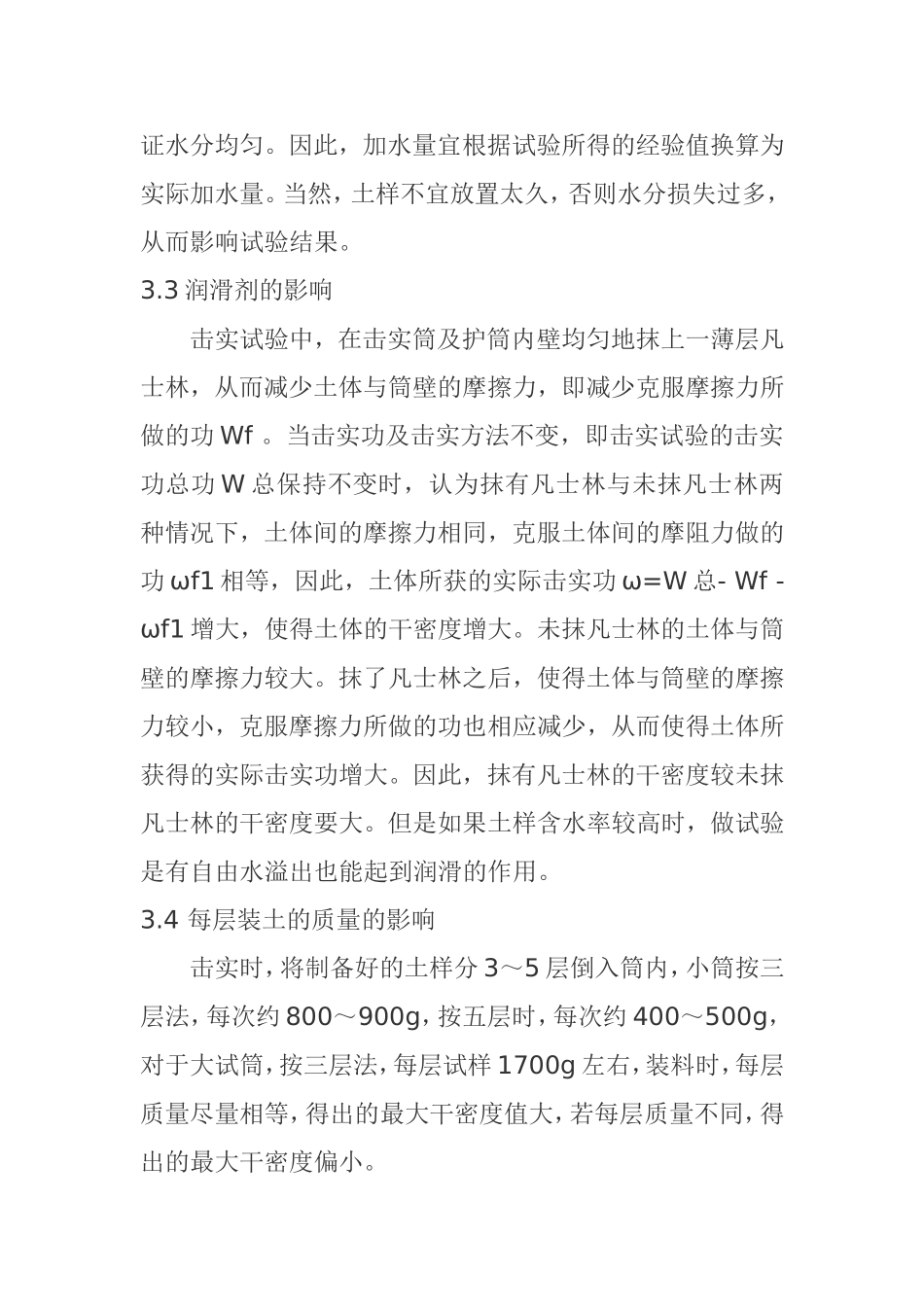

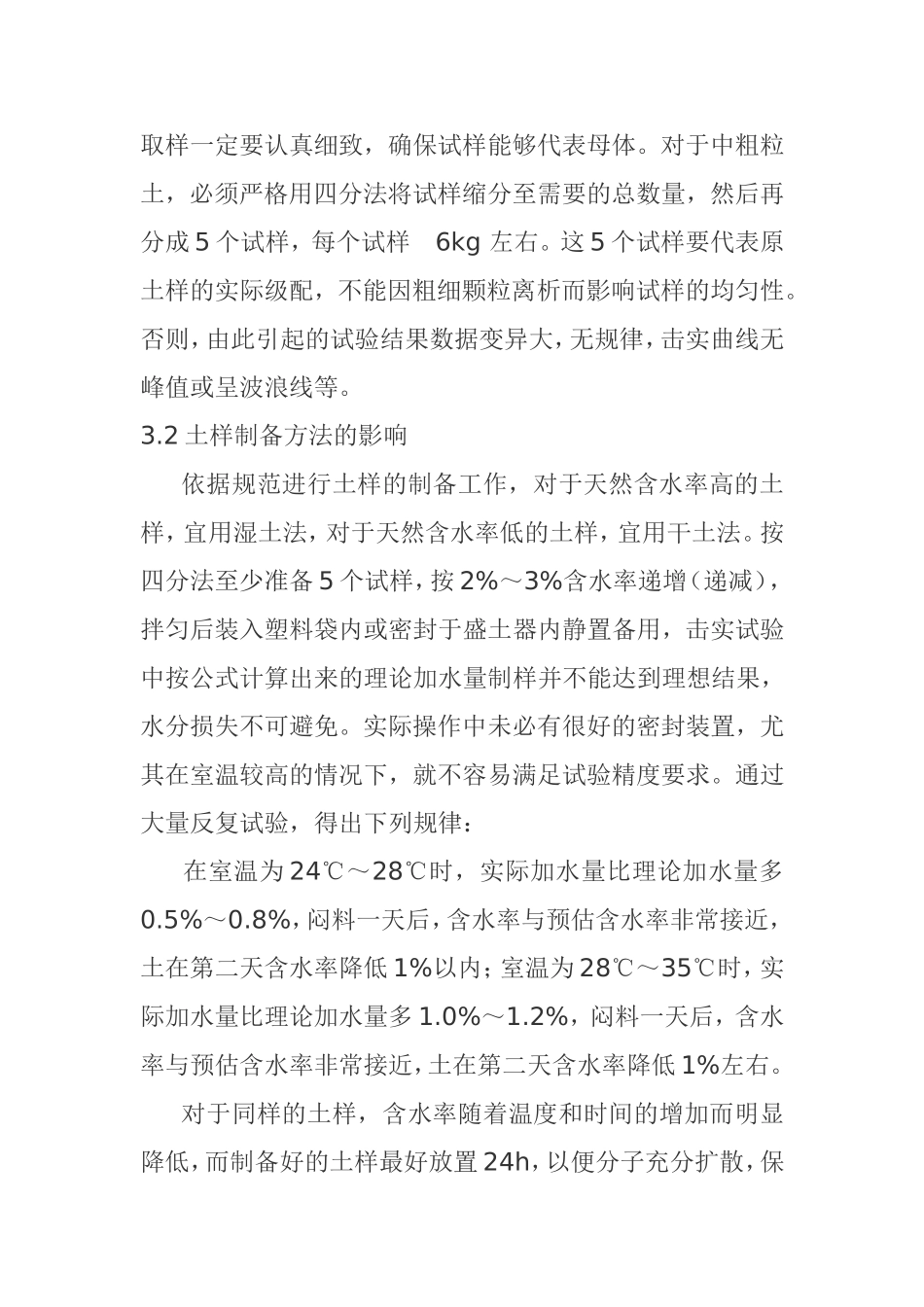

土工击实试验培训演讲人：方克海1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。3、击实试验注意事项3.1土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。所以取样一定要认真细致，确保试样能够代表母体。对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样6kg左右。这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。按四分法至少准备5个试样，按2%～3%含水率递增（递减），拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。通过大量反复试验，得出下列规律：在室温为24℃～28℃时，实际加水量比理论加水量多0.5%～0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内；室温为28℃～35℃时，实际加水量比理论加水量多1.0%～1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。对于同样的土样，含水率随着温度和时间的增加而明显降低，而制备好的土样最好放置24h，以便分子充分扩散，保证水分均匀。因此，加水量宜根据试验所得的经验值换算为实际加水量。当然，土样不宜放置太久，否则水分损失过多，从而影响试验结果。3.3润滑剂的影响击实试验中，在击实筒及护筒内壁均匀地抹上一薄层凡士林，从而减少土体与筒壁的摩擦力，即减少克服摩擦力所做的功Wf。当击实功及击实方法不变，即击实试验的击实功总功W总保持不变时，认为抹有凡士林与未抹凡士林两种情况下，土体间的摩擦力相同，克服土体间的摩阻力做的功ωf1相等，因此，土体所获的实际击实功ω=W总-Wf-ωf1增大，使得土体的干密度增大。未抹凡士林的土体与筒壁的摩擦力较大。抹了凡士林之后，使得土体与筒壁的摩擦力较小，克服摩擦力所做的功也相应减少，从而使得土体所获得的实际击实功增大。因此，抹有凡士林的干密度较未抹凡士林的干密度要大。但是如果土样含水率较高时，做试验是有自由水溢出也能起到润滑的作用。3.4每层装土的质量的影响击实时，将制备好的土样分3～5层倒入筒内，小筒按三层法，每次约800～900g，按五层时，每次约400～500g，对于大试筒，按三层法，每层试样1700g左右，装料时，每层质量尽量相等，得出的最大干密度值大，若每层质量不同，得出的最大干密度偏小。3.5余土高度的影响试样击实后，击实筒内的土与击实筒高度往往并不完全吻合，一般来说，总会有部分土超过或未达到筒顶高度，这部分土的高度成为余土高度。试验中，由于余土高度不一，各点所受的击实功不同，使得击实曲线上各点不是在等功能下得到的干密度，从而增加其离散性，影响试验结果。因此，必须严格控制好余土高度。3.6土的颗粒级配好坏的影响所谓颗粒级配好是指各种粒径的土颗粒都有的土样，相反组成土体的土颗粒粒径均一，则称颗粒级配不好，把两种不同颗粒级配的一般黏土样进行试验就能得到级配好易...
