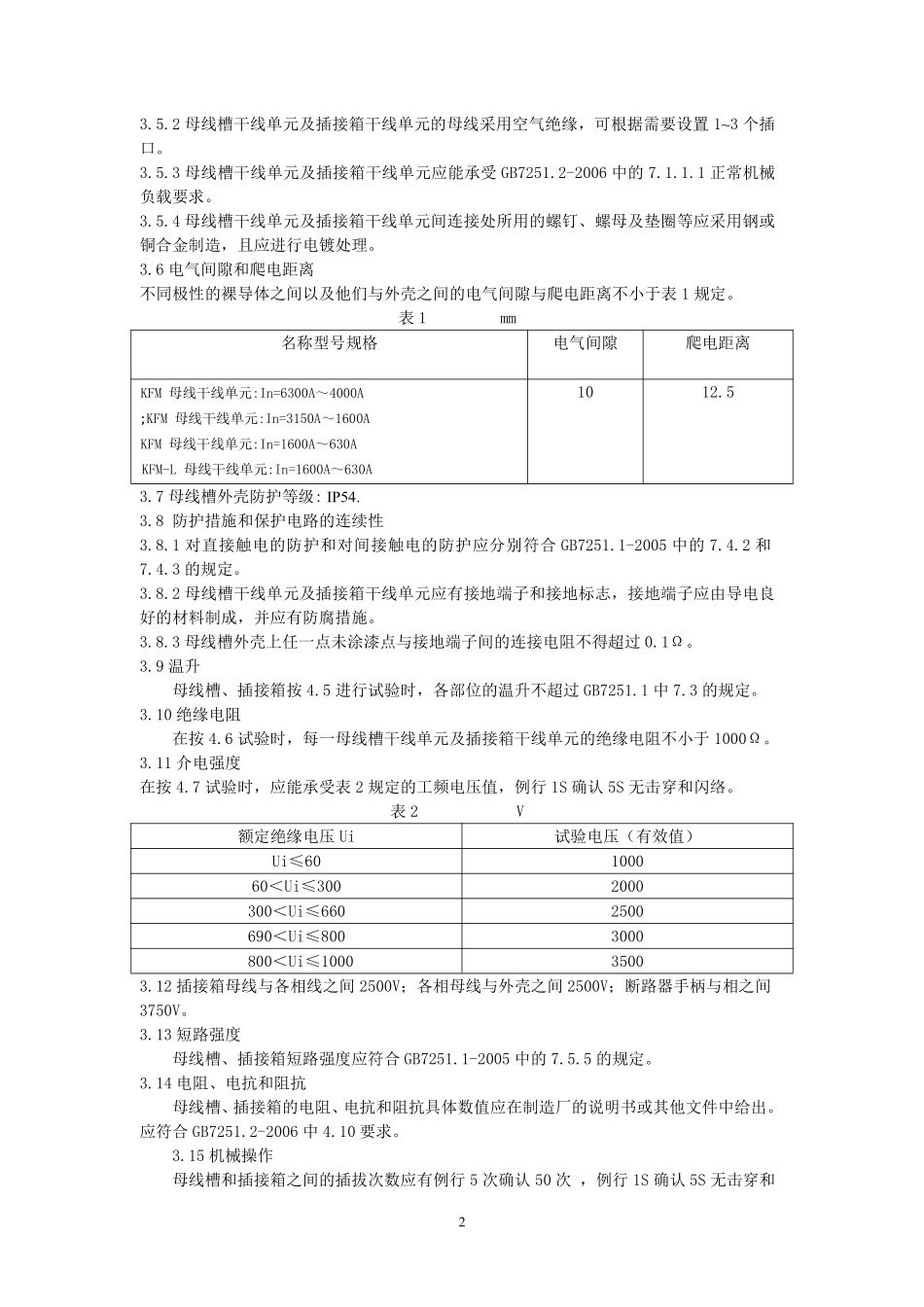

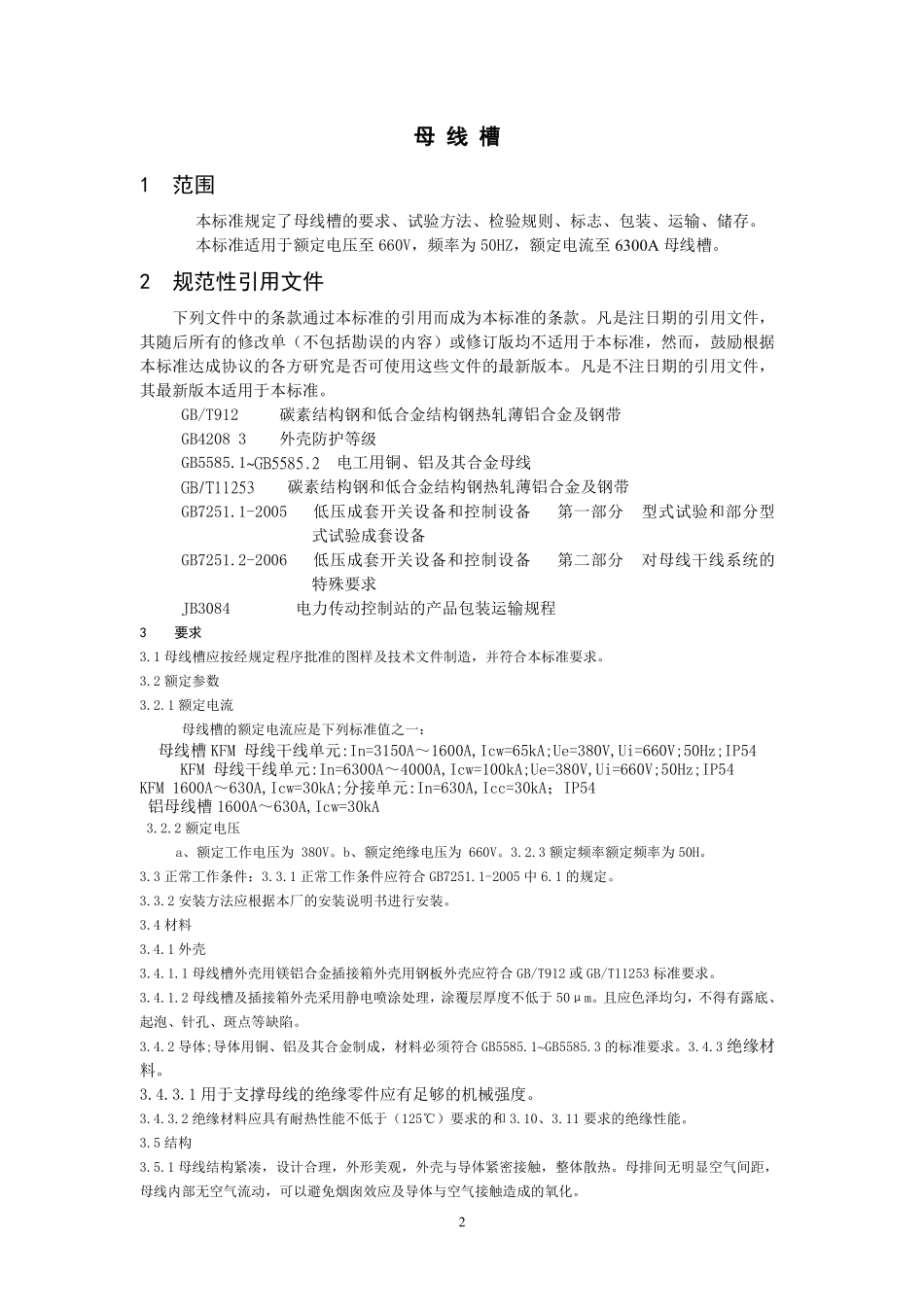

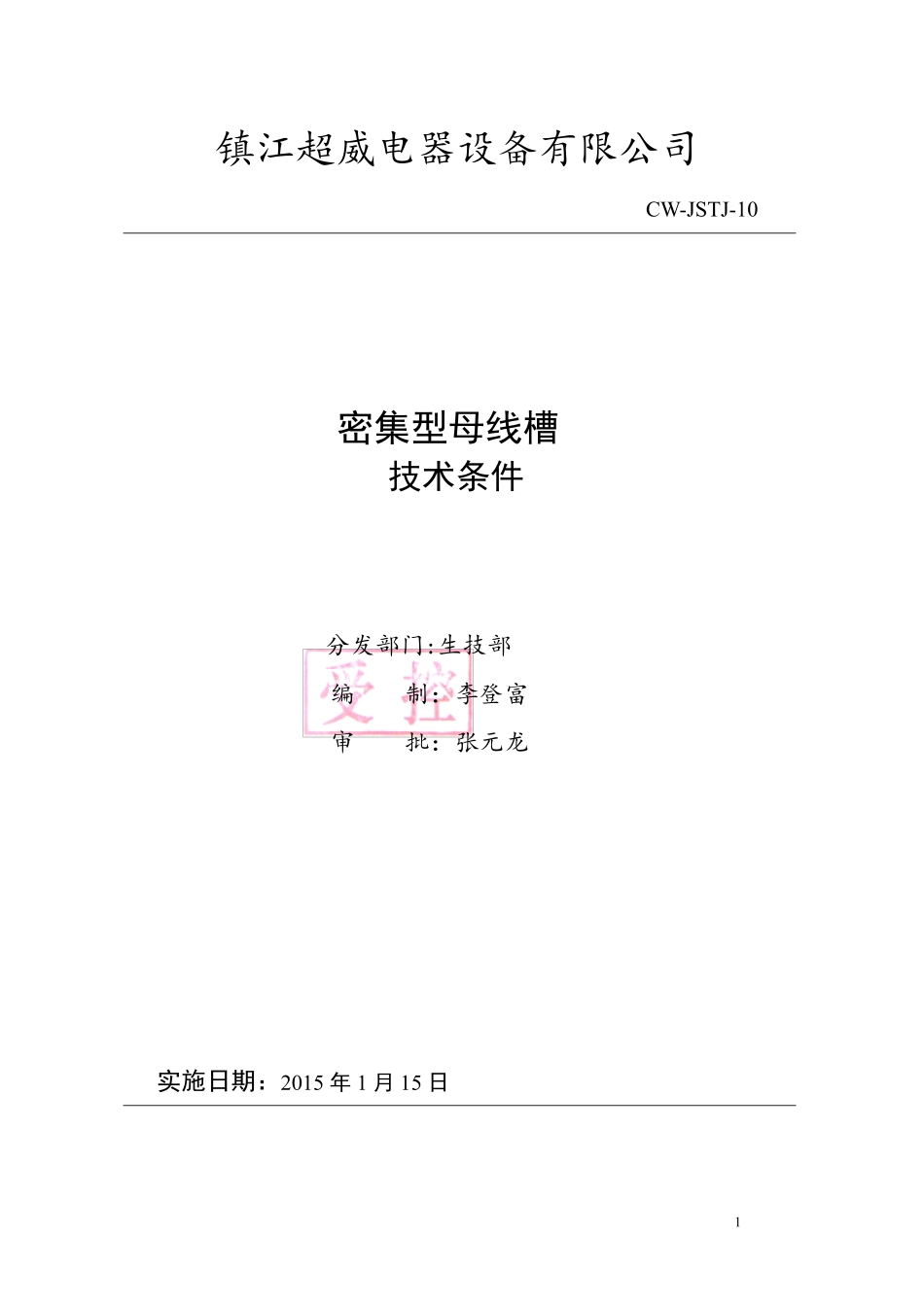

1镇江超威电器设备有限公司CW-JSTJ-10密集型母线槽技术条件分发部门:生技部编制：李登富审批：张元龙实施日期：2015年1月15日2母线槽1范围本标准规定了母线槽的要求、试验方法、检验规则、标志、包装、运输、储存。本标准适用于额定电压至660V，频率为50HZ，额定电流至6300A母线槽。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T912碳素结构钢和低合金结构钢热轧薄铝合金及钢带GB42083外壳防护等级GB5585.1~GB5585.2电工用铜、铝及其合金母线GB/T11253碳素结构钢和低合金结构钢热轧薄铝合金及钢带GB7251.1-2005低压成套开关设备和控制设备第一部分型式试验和部分型式试验成套设备GB7251.2-2006低压成套开关设备和控制设备第二部分对母线干线系统的特殊要求JB3084电力传动控制站的产品包装运输规程3要求3.1母线槽应按经规定程序批准的图样及技术文件制造，并符合本标准要求。3.2额定参数3.2.1额定电流母线槽的额定电流应是下列标准值之一：母线槽KFM母线干线单元:In=3150A～1600A,Icw=65kA;Ue=380V,Ui=660V;50Hz;IP54KFM母线干线单元:In=6300A～4000A,Icw=100kA;Ue=380V,Ui=660V;50Hz;IP54KFM1600A～630A,Icw=30kA;分接单元:In=630A,Icc=30kA；IP54铝母线槽1600A～630A,Icw=30kA3.2.2额定电压a、额定工作电压为380V。b、额定绝缘电压为660V。3.2.3额定频率额定频率为50H。3.3正常工作条件：3.3.1正常工作条件应符合GB7251.1-2005中6.1的规定。3.3.2安装方法应根据本厂的安装说明书进行安装。3.4材料3.4.1外壳3.4.1.1母线槽外壳用镁铝合金插接箱外壳用钢板外壳应符合GB/T912或GB/T11253标准要求。3.4.1.2母线槽及插接箱外壳采用静电喷涂处理，涂覆层厚度不低于50μm。且应色泽均匀，不得有露底、起泡、针孔、斑点等缺陷。3.4.2导体;导体用铜、铝及其合金制成，材料必须符合GB5585.1~GB5585.3的标准要求。3.4.3绝缘材料。3.4.3.1用于支撑母线的绝缘零件应有足够的机械强度。3.4.3.2绝缘材料应具有耐热性能不低于（125℃）要求的和3.10、3.11要求的绝缘性能。3.5结构3.5.1母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。23.5.2母线槽干线单元及插接箱干线单元的母线采用空气绝缘，可根据需要设置1~3个插口。3.5.3母线槽干线单元及插接箱干线单元应能承受GB7251.2-2006中的7.1.1.1正常机械负载要求。3.5.4母线槽干线单元及插接箱干线单元间连接处所用的螺钉、螺母及垫圈等应采用钢或铜合金制造，且应进行电镀处理。3.6电气间隙和爬电距离不同极性的裸导体之间以及他们与外壳之间的电气间隙与爬电距离不小于表1规定。表1mm名称型号规格电气间隙爬电距离KFM母线干线单元:In=6300A～4000A;KFM母线干线单元:In=3150A～1600AKFM母线干线单元:In=1600A～630AKFM-L母线干线单元:In=1600A～630A1012.53.7母线槽外壳防护等级:IP54.3.8防护措施和保护电路的连续性3.8.1对直接触电的防护和对间接触电的防护应分别符合GB7251.1-2005中的7.4.2和7.4.3的规定。3.8.2母线槽干线单元及插接箱干线单元应有接地端子和接地标志，接地端子应由导电良好的材料制成，并应有防腐措施。3.8.3母线槽外壳上任一点未涂漆点与接地端子间的连接电阻不得超过0.1Ω。3.9温升母线槽、插接箱按4.5进行试验时，各部位的温升不超过GB7251.1中7.3的规定。3.10绝缘电阻在按4.6试验时，每一母线槽干线单元及插接箱干线单元的绝缘电阻不小于1000Ω。3.11介电强度在按4.7试验时，应能承受表2规定的工频电压值，例行1S确认5S无击穿和闪络。表2V额定绝缘电压Ui试验电压（有效值）Ui≤60100060＜Ui≤3002000300＜Ui≤6602500690＜Ui≤8003000800＜Ui≤100035003.12插接箱母线与各相线之间2500V；各相母线与外壳之间2500V；断路器手柄与相之间3750V。3.13短路强度母线槽、插...
