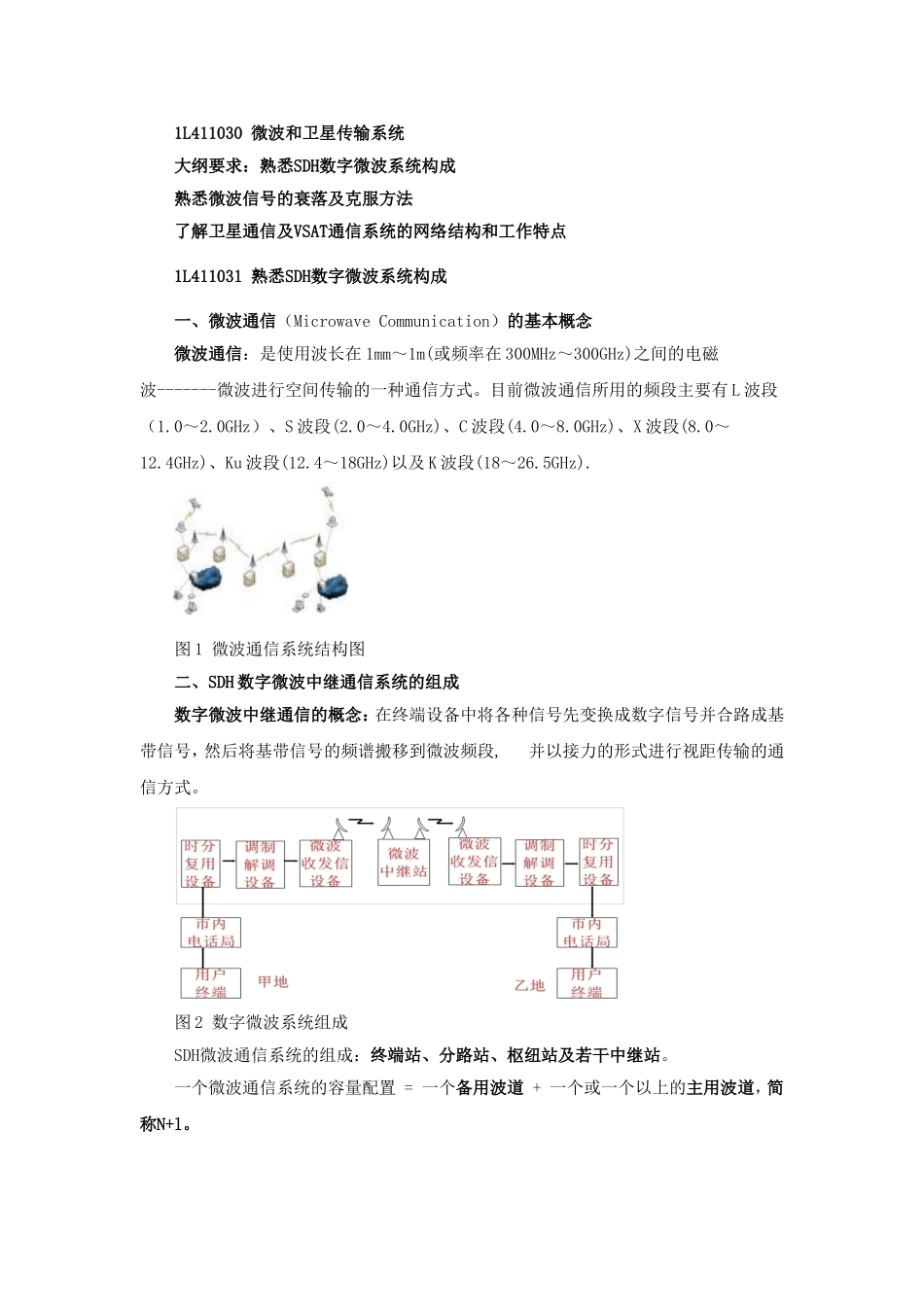

1L411030微波和卫星传输系统大纲要求：熟悉SDH数字微波系统构成熟悉微波信号的衰落及克服方法了解卫星通信及VSAT通信系统的网络结构和工作特点1L411031熟悉SDH数字微波系统构成一、微波通信（MicrowaveCommunication）的基本概念微波通信：是使用波长在1mm～1m(或频率在300MHz～300GHz)之间的电磁波-------微波进行空间传输的一种通信方式。目前微波通信所用的频段主要有L波段（1.0～2.0GHz）、S波段(2.0～4.0GHz)、C波段(4.0～8.0GHz)、X波段(8.0～12.4GHz)、Ku波段(12.4～18GHz)以及K波段(18～26.5GHz).图1微波通信系统结构图二、SDH数字微波中继通信系统的组成数字微波中继通信的概念：在终端设备中将各种信号先变换成数字信号并合路成基带信号，然后将基带信号的频谱搬移到微波频段,并以接力的形式进行视距传输的通信方式。图2数字微波系统组成SDH微波通信系统的组成：终端站、分路站、枢纽站及若干中继站。一个微波通信系统的容量配置=一个备用波道+一个或一个以上的主用波道，简称N+l。1.终端站处于微波传输链路两端或分支传输链路终点。终端站的设备有天线、发射机、接收机和载波终端设备。终端站的基本任务是：在发信时，将复用设备送来的基带信号，通过调制器变为中频信号送往发信机上进行变频，使之成为微波信号，然后在通过天线发射给对方站；在收信时，由天线接收到的对方站微波信号，送往微波接收机，进行下变频后的中频信号传给解调器，通过解调器还原的基带信号送到复用设备。这种站可上、可下全部话路，具有波道倒换功能，可作为数据微波网管的中心站或次中心站。2．分路站也叫上下话路站或双终端站，处于微波传输链路中间。分路站既要完成信号的转发任务，又要分出或插入一部分话路功能。分路站可以上、下话路，具有波道倒换功能，可以作为数字微波站网管的中心站，也可以作受控站。3．枢纽站是指位于微波传输链路中部，具有两个以上方向数字微波电路汇接点，可以上、下话路，具有波道倒换功能的微波站点，可作数字微波管网中心站或次中心站。4.中继站处于微波传输链路的中部。中继站的任务是：对收到的已调信号解调、判决、再生，转发至下一方向的调制器。经过它可以去掉传输中引入的噪声干扰和失真，这体现出数字通信的优越性。中继站可分为基带转接站、中频转接站、射频有源转接站和射频无源转接站。这种站不上、下话路，不具备波道倒换功能，具有站间公务联络和无人值守功能。三、数字微波站的基本组成图4数字微波站的基本组成结构一个完整的微波站由天线、馈线及分路系统、收发信机设备、调制解调设备、复用设备、基础电源及其自动控制设备组成。（一）天馈线和分路系统常用的天线类型为卡塞格林天线，从天线至分路系统间的连接部分称为馈线系统。1．微波天线的基本参数为天线增益、半功率角、极化去耦、驻波比。2.馈线有同轴电缆型和波导型两种形式。一般在分米波段(2GHz)，采用同轴电缆馈线，在厘米波段（(4GHz以上频段）故采用波导馈线，波导馈线系统又分为圆波导馈线系统、椭圆软波导馈线系统和矩形波导馈线系统。馈线系统中还配有密封节、杂波滤除器、极化补偿器、极化旋转器、阻抗变换器、极化分离器等波导器件。3．收、发信波道分路系统位置：在馈线和收信机射频输入及发信机射频输出接口之间；作用:是将不同波道的信号分开。分路系统：环形器、分路滤波器、终端负荷及连接用波导节、波道同轴转换等组成。(二)微波收发信机微波收发信机是数字微波通信设备的重要组成部分。其中发信机一般由功率放大器、上变频器、发信本振等主要单元组成，其主要指标有输出功率、频率稳定度、自动发信功率控制范围(AT—PC)。收信机主要指标有本振频率稳定度、噪声系数、收信机最大增益、自动增益控制范围(AGC)。(三)调制解调器：QAM（正交振幅调制）(四)复用设备复用设备完成不同接口速率数据流的复用和交叉连接。(五)基础电源基础电源为浮充制式蓄电池直流供电，正极接地，-48V。1L411032熟悉微波信号的衰落及克服方法一、电磁波衰落的分类(一)大气吸收衰落一般来说，对于频率较低的电磁波站距在50km以上，大气的衰耗和自由空间衰耗相比较可以忽不计。(二)雨雾引起的...
