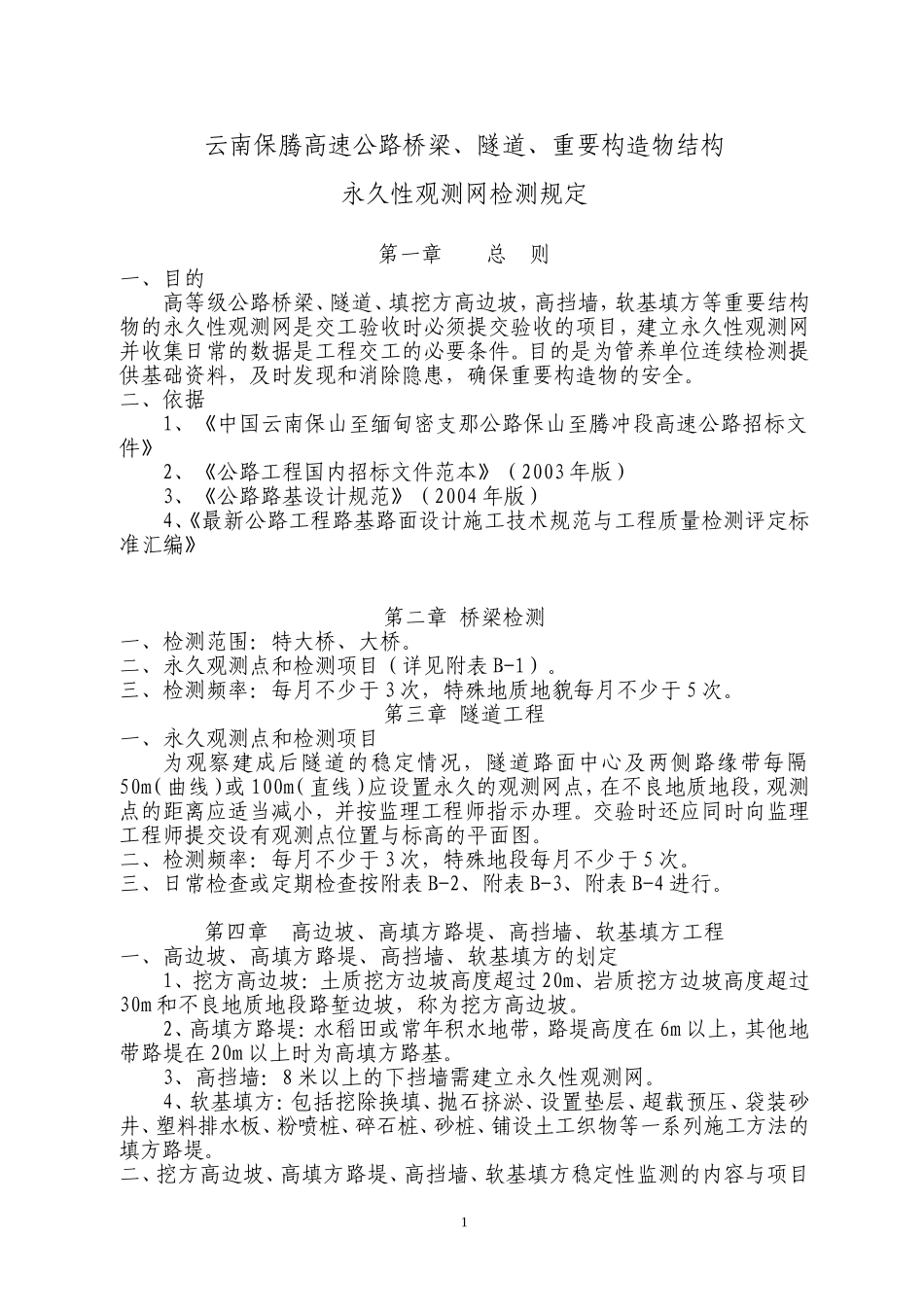

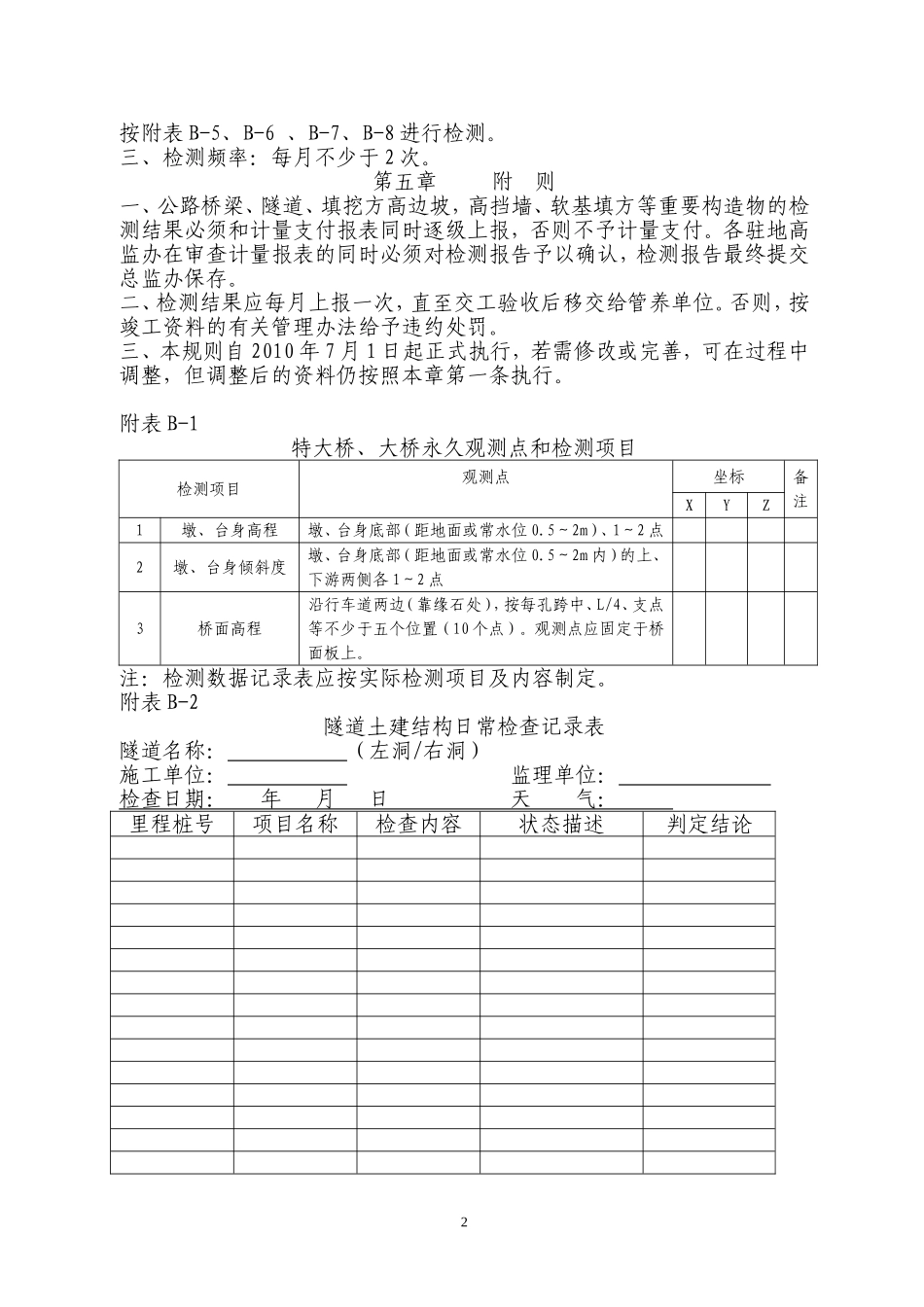

云南保腾高速公路桥梁、隧道、重要构造物结构永久性观测网检测规定第一章总则一、目的高等级公路桥梁、隧道、填挖方高边坡，高挡墙，软基填方等重要结构物的永久性观测网是交工验收时必须提交验收的项目，建立永久性观测网并收集日常的数据是工程交工的必要条件。目的是为管养单位连续检测提供基础资料，及时发现和消除隐患，确保重要构造物的安全。二、依据1、《中国云南保山至缅甸密支那公路保山至腾冲段高速公路招标文件》2、《公路工程国内招标文件范本》（2003年版）3、《公路路基设计规范》（2004年版）4、《最新公路工程路基路面设计施工技术规范与工程质量检测评定标准汇编》第二章桥梁检测一、检测范围：特大桥、大桥。二、永久观测点和检测项目（详见附表B-1）。三、检测频率：每月不少于3次，特殊地质地貌每月不少于5次。第三章隧道工程一、永久观测点和检测项目为观察建成后隧道的稳定情况，隧道路面中心及两侧路缘带每隔50m（曲线）或100m（直线）应设置永久的观测网点，在不良地质地段，观测点的距离应适当减小，并按监理工程师指示办理。交验时还应同时向监理工程师提交设有观测点位置与标高的平面图。二、检测频率：每月不少于3次，特殊地段每月不少于5次。三、日常检查或定期检查按附表B-2、附表B-3、附表B-4进行。第四章高边坡、高填方路堤、高挡墙、软基填方工程一、高边坡、高填方路堤、高挡墙、软基填方的划定1、挖方高边坡：土质挖方边坡高度超过20m、岩质挖方边坡高度超过30m和不良地质地段路堑边坡，称为挖方高边坡。2、高填方路堤：水稻田或常年积水地带，路堤高度在6m以上，其他地带路堤在20m以上时为高填方路基。3、高挡墙：8米以上的下挡墙需建立永久性观测网。4、软基填方：包括挖除换填、抛石挤淤、设置垫层、超载预压、袋装砂井、塑料排水板、粉喷桩、碎石桩、砂桩、铺设土工织物等一系列施工方法的填方路堤。二、挖方高边坡、高填方路堤、高挡墙、软基填方稳定性监测的内容与项目1按附表B-5、B-6、B-7、B-8进行检测。三、检测频率：每月不少于2次。第五章附则一、公路桥梁、隧道、填挖方高边坡，高挡墙、软基填方等重要构造物的检测结果必须和计量支付报表同时逐级上报，否则不予计量支付。各驻地高监办在审查计量报表的同时必须对检测报告予以确认，检测报告最终提交总监办保存。二、检测结果应每月上报一次，直至交工验收后移交给管养单位。否则，按竣工资料的有关管理办法给予违约处罚。三、本规则自2010年7月1日起正式执行，若需修改或完善，可在过程中调整，但调整后的资料仍按照本章第一条执行。附表B-1特大桥、大桥永久观测点和检测项目检测项目观测点坐标备注XYZ1墩、台身高程墩、台身底部（距地面或常水位0.5～2m）、1～2点2墩、台身倾斜度墩、台身底部（距地面或常水位0.5～2m内）的上、下游两侧各1～2点3桥面高程沿行车道两边（靠缘石处），按每孔跨中、L/4、支点等不少于五个位置（10个点）。观测点应固定于桥面板上。注：检测数据记录表应按实际检测项目及内容制定。附表B-2隧道土建结构日常检查记录表隧道名称：（左洞/右洞）施工单位：监理单位：检查日期：年月日天气：里程桩号项目名称检查内容状态描述判定结论2检查人：记录人：监理工程师：附表B-3隧道土建结构定期（特别）检查记录表隧道名称：施工单位：监理单位：上次检查日期：年月日本次检查日期：年月日里程桩号项目名称检查内容状态描述判定结论检查人：记录人：监理工程师：附表B-4隧道展示图桩号土建结构左墙拱部右墙隧道名称：检查日期：年月日检查人：记录人：监理工程师：B-4附图隧道展示图123456病害表述图例：1-出水冒泥；2-衬砌凸起；3-围岩碎落；4-墙体变形；5-衬砌或围岩开裂；6-漏水、挂冰、堆冰3附表B-5路堑边坡或滑坡监测监测内容监测方法监测目的地表监测水平位移监测全站仪、光电测距仪观测地表位移、变形发展情况垂直变形监测水准仪裂缝监测标桩、直尺或裂缝计观测裂缝发展情况地下位移监测测斜仪探测相对于稳定地层的地下岩体位移，证实和确定正在发生位移的构造特征，确定潜在滑动面深度，判断主滑动方向，定量分析评价边（滑）坡的稳定状况，评判边...
