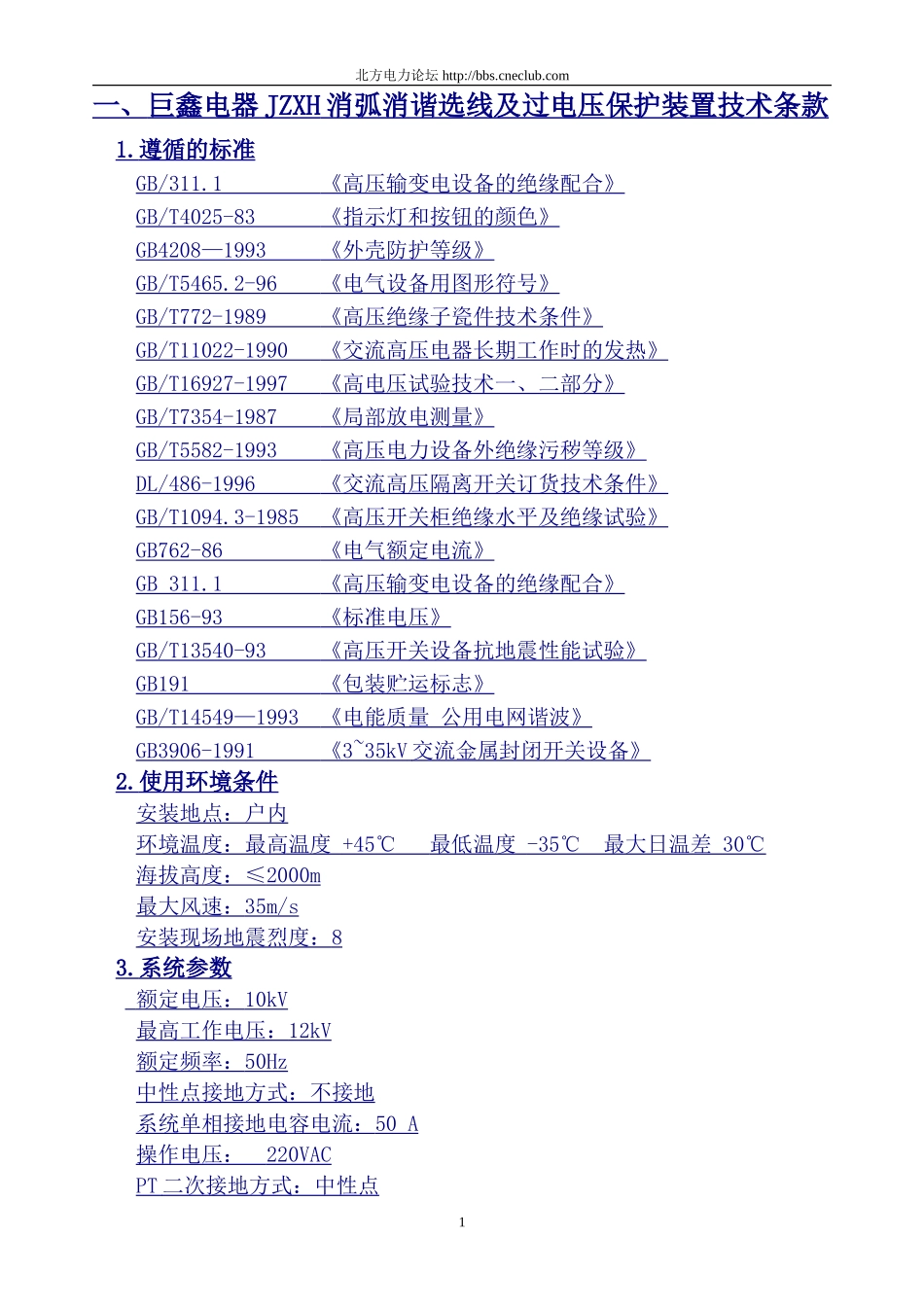

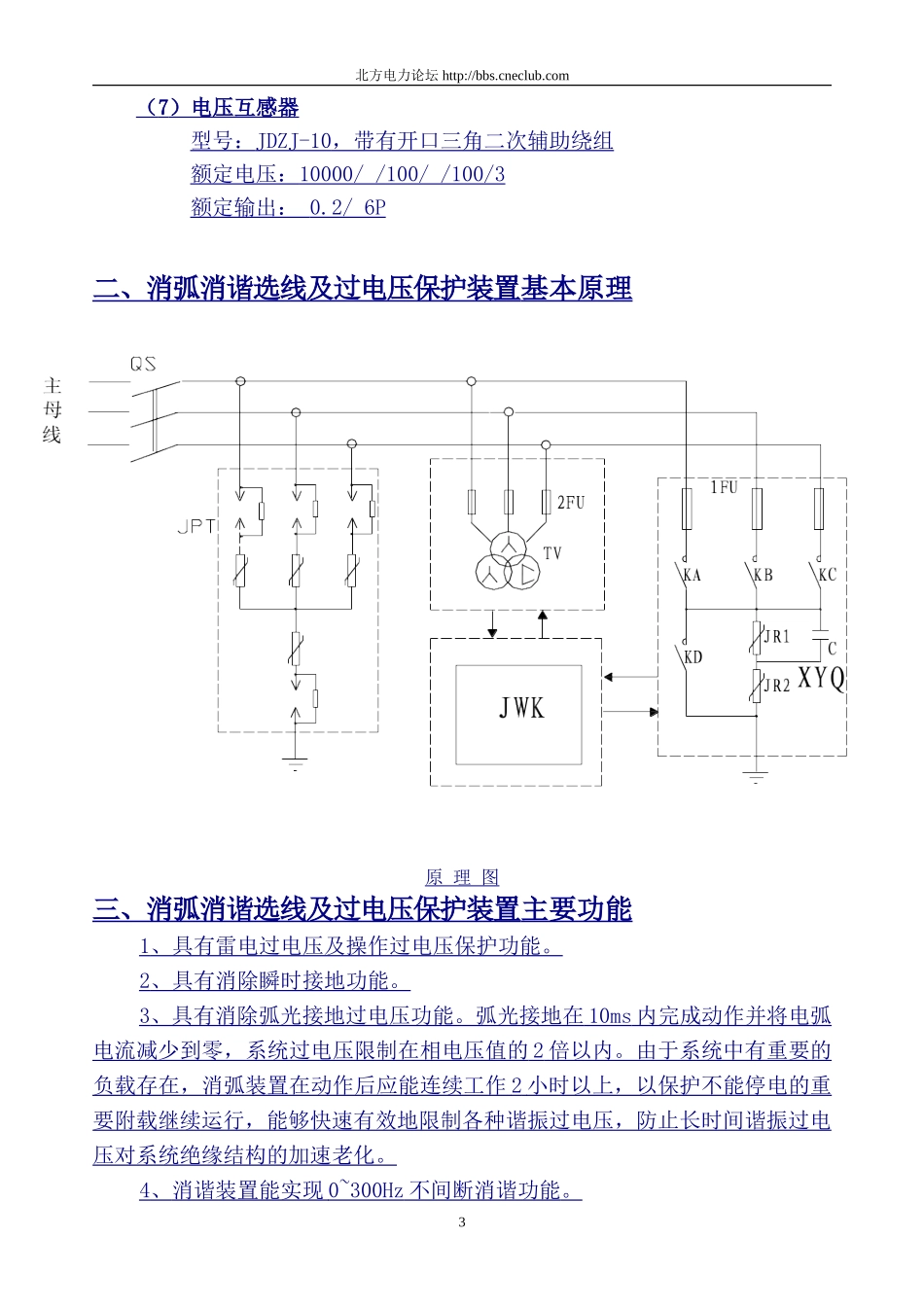

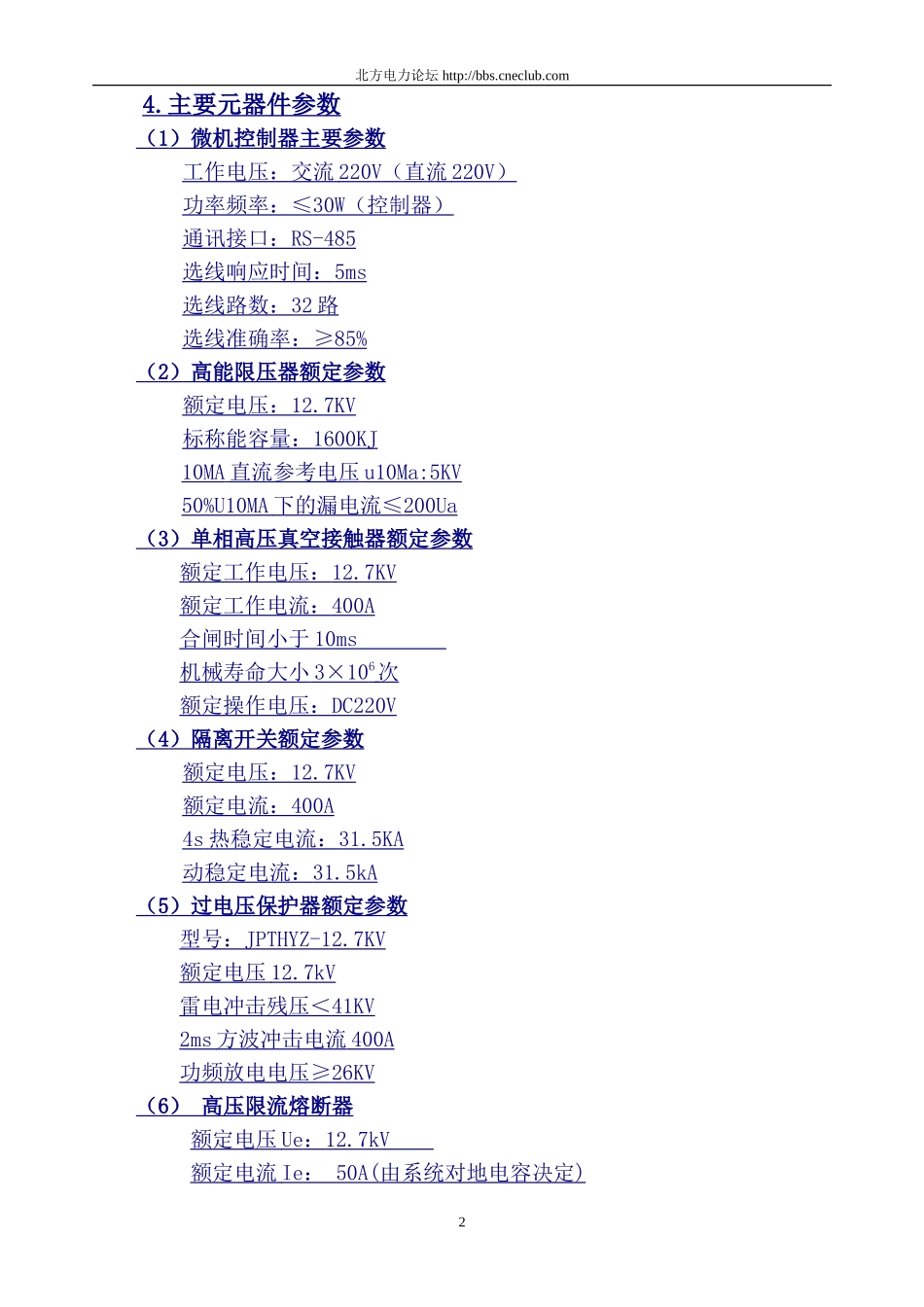

北方电力论坛http://bbs.cneclub.com一、巨鑫电器JZXH消弧消谐选线及过电压保护装置技术条款1.遵循的标准GB/311.1《高压输变电设备的绝缘配合》GB/T4025-83《指示灯和按钮的颜色》GB4208—1993《外壳防护等级》GB/T5465.2-96《电气设备用图形符号》GB/T772-1989《高压绝缘子瓷件技术条件》GB/T11022-1990《交流高压电器长期工作时的发热》GB/T16927-1997《高电压试验技术一、二部分》GB/T7354-1987《局部放电测量》GB/T5582-1993《高压电力设备外绝缘污秽等级》DL/486-1996《交流高压隔离开关订货技术条件》GB/T1094.3-1985《高压开关柜绝缘水平及绝缘试验》GB762-86《电气额定电流》GB311.1《高压输变电设备的绝缘配合》GB156-93《标准电压》GB/T13540-93《高压开关设备抗地震性能试验》GB191《包装贮运标志》GB/T14549—1993《电能质量公用电网谐波》GB3906-1991《3~35kV交流金属封闭开关设备》2.使用环境条件安装地点：户内环境温度：最高温度+45℃最低温度-35℃最大日温差30℃海拔高度：≤2000m最大风速：35m/s安装现场地震烈度：83.系统参数额定电压：10kV最高工作电压：12kV额定频率：50Hz中性点接地方式：不接地系统单相接地电容电流：50A操作电压：220VACPT二次接地方式：中性点1北方电力论坛http://bbs.cneclub.com4.主要元器件参数（1）微机控制器主要参数工作电压：交流220V（直流220V）功率频率：≤30W（控制器）通讯接口：RS-485选线响应时间：5ms选线路数：32路选线准确率：≥85%（2）高能限压器额定参数额定电压：12.7KV标称能容量：1600KJ10MA直流参考电压u10Ma:5KV50%U10MA下的漏电流≤200Ua（3）单相高压真空接触器额定参数额定工作电压：12.7KV额定工作电流：400A合闸时间小于10ms机械寿命大小3×106次额定操作电压：DC220V（4）隔离开关额定参数额定电压：12.7KV额定电流：400A4s热稳定电流：31.5KA动稳定电流：31.5kA（5）过电压保护器额定参数型号：JPTHYZ-12.7KV额定电压12.7kV雷电冲击残压＜41KV2ms方波冲击电流400A功频放电电压≥26KV（6）高压限流熔断器额定电压Ue：12.7kV额定电流Ie：50A(由系统对地电容决定)2北方电力论坛http://bbs.cneclub.com（7）电压互感器型号：JDZJ-10，带有开口三角二次辅助绕组额定电压：10000//100//100/3额定输出：0.2/6P二、消弧消谐选线及过电压保护装置基本原理原理图三、消弧消谐选线及过电压保护装置主要功能1、具有雷电过电压及操作过电压保护功能。2、具有消除瞬时接地功能。3、具有消除弧光接地过电压功能。弧光接地在10ms内完成动作并将电弧电流减少到零，系统过电压限制在相电压值的2倍以内。由于系统中有重要的负载存在，消弧装置在动作后应能连续工作2小时以上，以保护不能停电的重要附载继续运行，能够快速有效地限制各种谐振过电压，防止长时间谐振过电压对系统绝缘结构的加速老化。4、消谐装置能实现0~300Hz不间断消谐功能。3北方电力论坛http://bbs.cneclub.com5、具有代替PT断线检测功能。6、具有单相接地选线功能。7、具有控制回路断线监测功能。8、装置工作对系统无暂态侵害。9、装置综合性能优于同类产品。四、消弧消谐选线及过电压保护装置主要性能：1、多功能微机控制器是本装置的技术核心部件，采用美国MICROCHIP公司新一代32位CPU。工作稳定可靠，抗干扰能力强，具有测量、显示、运算、通讯和控制功能，具有良好的人机交互。它根据电压互感器TV提供的三相电压Ua、Ub、Uc和开口三角电压U0的瞬时值的变化，判定接地的性质和接地相，发出相应的指令控制高压真空接触器的接通、断开。控制器设有RS-485串行接口,确保装置与整个监控系统兼容。2、消弧装置可以实现远程操控功能，满足无人值班变电所要求。3、当系统发生弧光接地后，本消弧装置可以在一个周波内把间隙性弧光接地转换成直接金属接地，并将电弧电流减少到零，从而使弧光熄灭，系统过电压被限制在相电压值的√3倍以内，最大可能地防止间隙性弧光接地故障的发展。4、本装置具备启动外部设备及外部闭锁功能，确保装置与整个系统配合使用。5、消弧装置具有整柜运行状态显控的YTK功能，对消弧柜的运行实时监控。6、消弧柜内安装组合式过电压保护...
