剪力墙钢筋安装VIP免费

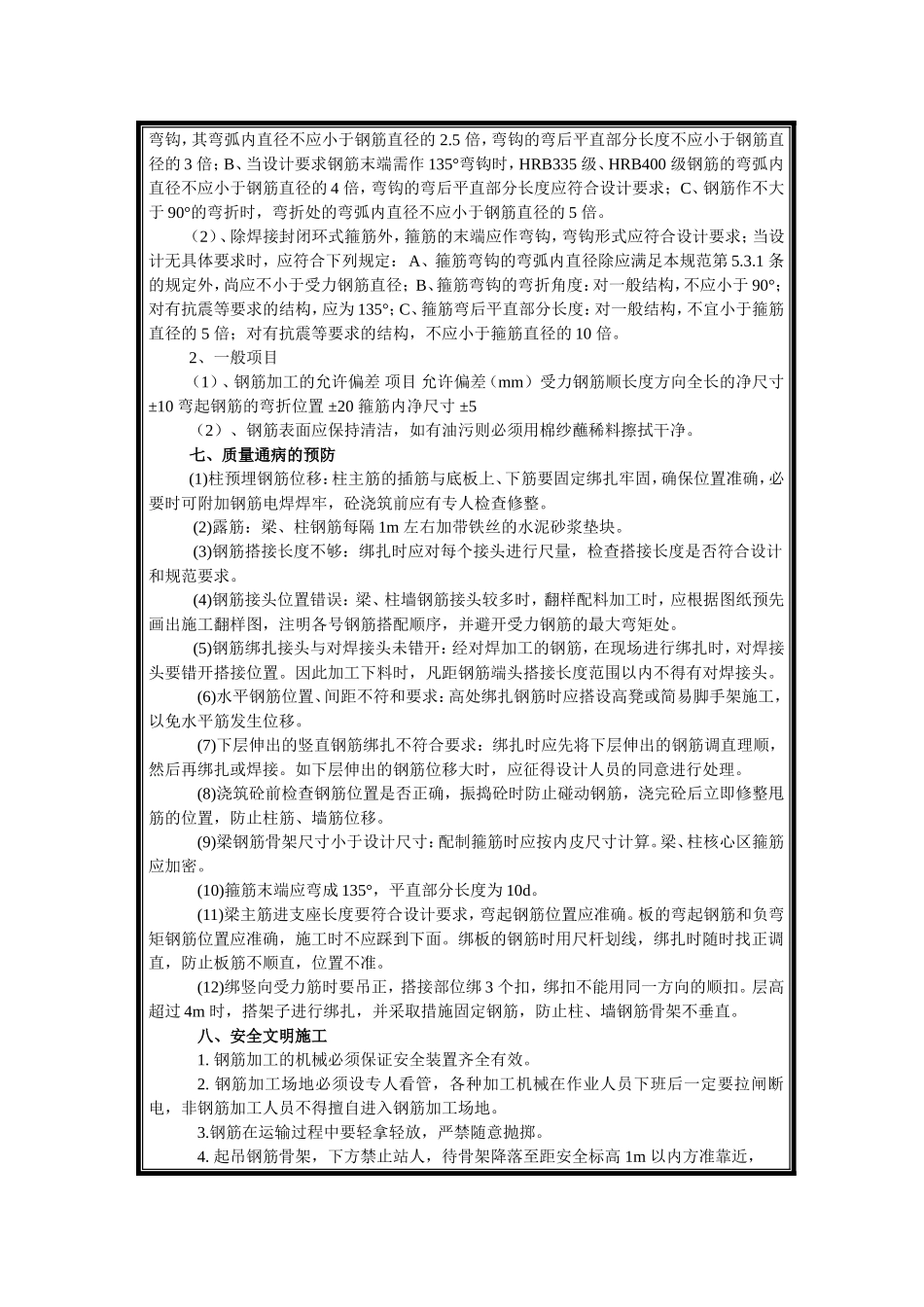

技术交底交底单位太原市第一建筑工程集团有限公司交底人接底单位钢筋班组接底人分部分项名称清水池池壁交底时间一、技术准备熟悉施工图纸，并依据图纸或设计变更、规范、标准等技术资料确定其是否有效。进行下料，且下料长度必须符合图纸及规范要求。二、机具准备钢筋钩子、撬棍、扳子、绑扎架、钢丝刷、尺子等三、材料准备成型钢筋、钢丝、垫块等四、作业条件1、钢筋进场后应检查是否有出厂证明、复试报告，并按施工总平面布置图指定的位置，按规格使用部位、编号分别加垫木堆放。2、做好抄平放线工作，弹好水平标高线、墙柱尺寸线。3、根据弹好的尺寸线，对钢筋的位置、数量、长度严格按图纸要求绑扎，如不符合要求应进行调整。绑扎前先摆筋，并将锈蚀、水泥砂浆等污垢清理干净。五、施工工艺钢筋绑扎与安装施工工艺：池壁竖向筋放样→插筋并固定→画墙体水平筋间距线→绑扎水平筋→绑扎横、纵向钢筋→保护层垫块及拉钩→预埋件安装隐蔽→检查验收1.钢筋保护层控制：根据钢筋混凝土规范及设计要求确定混凝土的保护层。墙筋采用塑料垫块控制保护层。2．钢筋间距控制为了控制好楼板钢筋上下位置关系以及梁与梁之间、梁与板之间以及梁与柱之间的钢筋穿插，采取钢筋定位措施。墙体水平筋间距与柱箍筋间距根据图纸要求必须要提前在竖向钢筋上画定位线，以保证水平方向上钢筋间距合乎图纸要求，竖向钢筋间距应按照放线定位与图纸要求定位摆放，注意钢筋固定，保证浇筑完成前不能变形。3.核对半成品钢筋的规格、直径、尺寸、数量等是否与配料单一致，如有错误应及时纠正和增补。4.保证剪力墙钢筋严格按照图纸要求，保证墙体竖向与水平垂直度，转角处处理到位。5.绑扎要求：严格安要求采用满扎，不允许跳绑或者梅花绑扎。6.拉钩按照400mm一道，采用梅花型布置绑扎，不允许漏绑、不绑、少绑，重点部位要严格控制。六、质量控制1、主控项目（1）、受力钢筋的弯钩和弯折应符合下列规定：A、HPB235级钢筋末端应作180°单位工程名称：吕梁市新城供水一期工程清水池弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；B、当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；C、钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。（2）、除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：A、箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直径；B、箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；C、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。2、一般项目（1）、钢筋加工的允许偏差项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5（2）、钢筋表面应保持清洁，如有油污则必须用棉纱蘸稀料擦拭干净。七、质量通病的预防(1)柱预埋钢筋位移：柱主筋的插筋与底板上、下筋要固定绑扎牢固，确保位置准确，必要时可附加钢筋电焊焊牢，砼浇筑前应有专人检查修整。(2)露筋：梁、柱钢筋每隔1m左右加带铁丝的水泥砂浆垫块。(3)钢筋搭接长度不够：绑扎时应对每个接头进行尺量，检查搭接长度是否符合设计和规范要求。(4)钢筋接头位置错误：梁、柱墙钢筋接头较多时，翻样配料加工时，应根据图纸预先画出施工翻样图，注明各号钢筋搭配顺序，并避开受力钢筋的最大弯矩处。(5)钢筋绑扎接头与对焊接头未错开：经对焊加工的钢筋，在现场进行绑扎时，对焊接头要错开搭接位置。因此加工下料时，凡距钢筋端头搭接长度范围以内不得有对焊接头。(6)水平钢筋位置、间距不符和要求：高处绑扎钢筋时应搭设高凳或简易脚手架施工，以免水平筋发生位移。(7)下层伸出的竖直钢筋绑扎不符合要求：绑扎时应先将下层伸出的钢筋调直理顺，然后再绑扎或焊接。如下层伸出的钢筋位移大时，应征得设计人员的同意进行处理。(8)浇筑砼前检查钢筋位置是...
