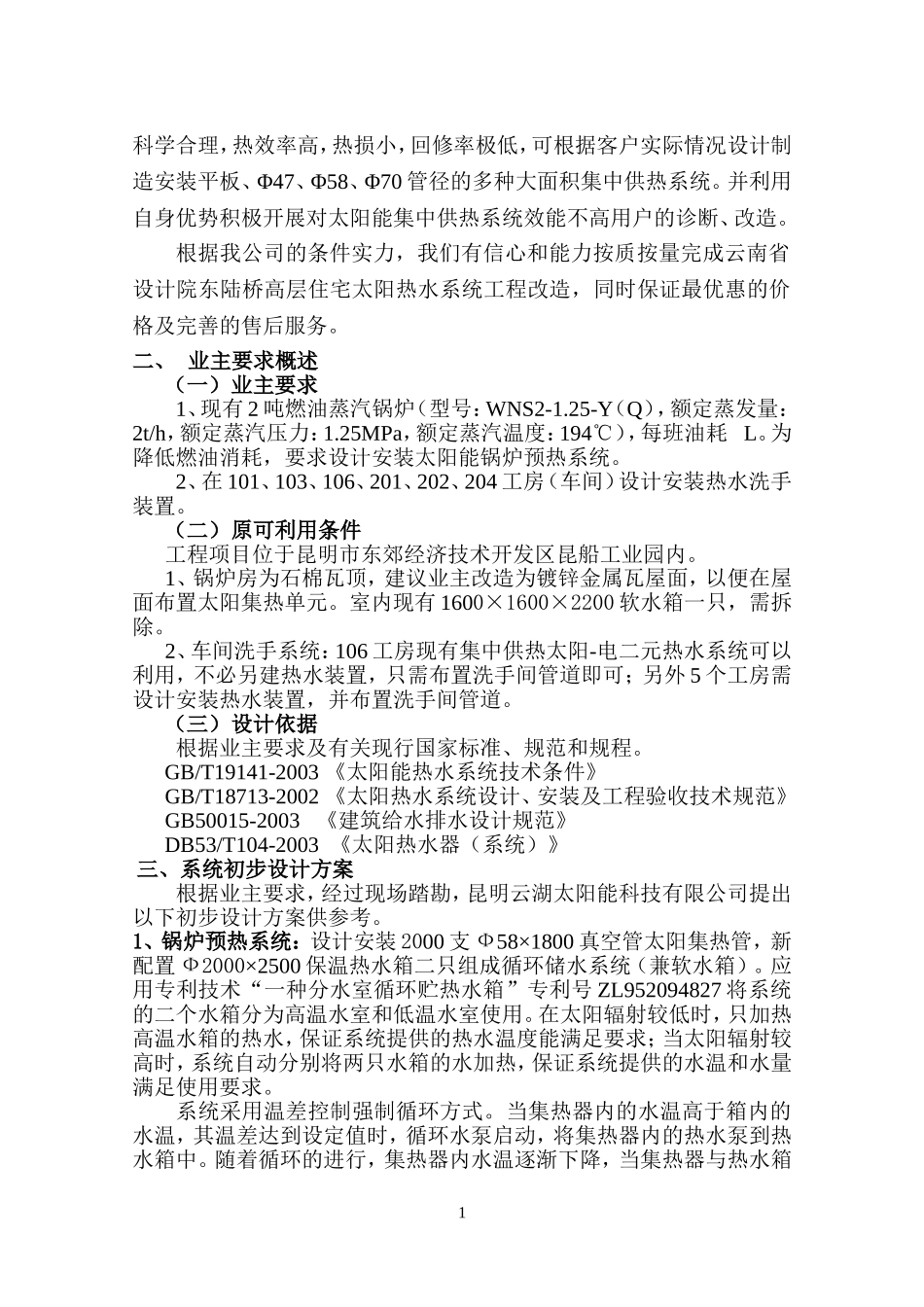

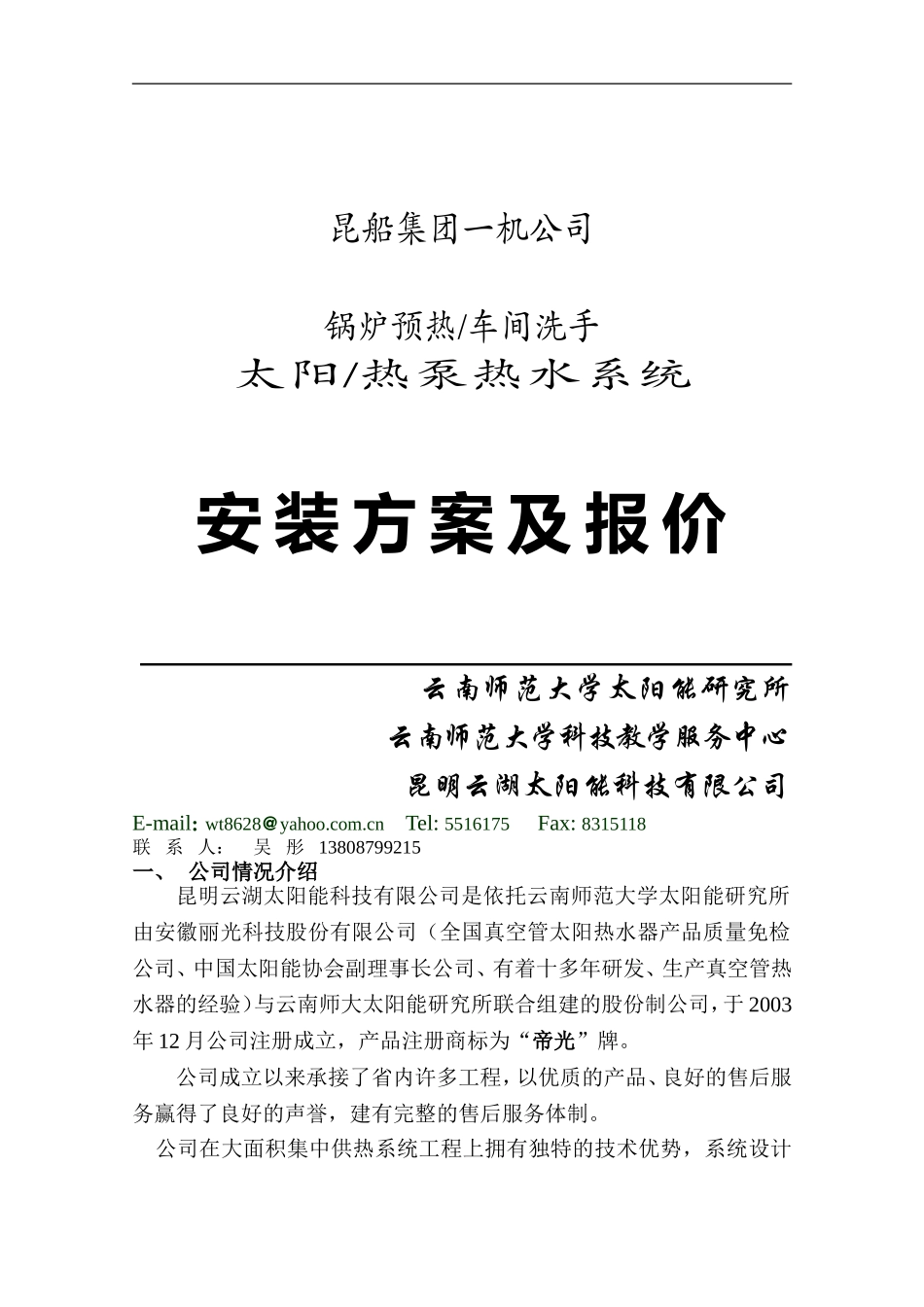

昆船集团一机公司锅炉预热/车间洗手太阳/热泵热水系统安装方案及报价云南师范大学太阳能研究所云南师范大学科技教学服务中心昆明云湖太阳能科技有限公司E-mail：wt8628＠yahoo.com.cnTel:5516175Fax:8315118联系人：吴彤13808799215一、公司情况介绍昆明云湖太阳能科技有限公司是依托云南师范大学太阳能研究所由安徽丽光科技股份有限公司（全国真空管太阳热水器产品质量免检公司、中国太阳能协会副理事长公司、有着十多年研发、生产真空管热水器的经验）与云南师大太阳能研究所联合组建的股份制公司，于2003年12月公司注册成立，产品注册商标为“帝光”牌。公司成立以来承接了省内许多工程，以优质的产品、良好的售后服务赢得了良好的声誉，建有完整的售后服务体制。公司在大面积集中供热系统工程上拥有独特的技术优势，系统设计科学合理，热效率高，热损小，回修率极低，可根据客户实际情况设计制造安装平板、Φ47、Φ58、Φ70管径的多种大面积集中供热系统。并利用自身优势积极开展对太阳能集中供热系统效能不高用户的诊断、改造。根据我公司的条件实力，我们有信心和能力按质按量完成云南省设计院东陆桥高层住宅太阳热水系统工程改造，同时保证最优惠的价格及完善的售后服务。二、业主要求概述（一）业主要求1、现有2吨燃油蒸汽锅炉（型号：WNS2-1.25-Y（Q），额定蒸发量：2t/h，额定蒸汽压力：1.25MPa，额定蒸汽温度：194℃），每班油耗L。为降低燃油消耗，要求设计安装太阳能锅炉预热系统。2、在101、103、106、201、202、204工房（车间）设计安装热水洗手装置。（二）原可利用条件工程项目位于昆明市东郊经济技术开发区昆船工业园内。1、锅炉房为石棉瓦顶，建议业主改造为镀锌金属瓦屋面，以便在屋面布置太阳集热单元。室内现有1600×1600×2200软水箱一只，需拆除。2、车间洗手系统：106工房现有集中供热太阳-电二元热水系统可以利用，不必另建热水装置，只需布置洗手间管道即可；另外5个工房需设计安装热水装置，并布置洗手间管道。（三）设计依据根据业主要求及有关现行国家标准、规范和规程。GB/T19141-2003《太阳能热水系统技术条件》GB/T18713-2002《太阳热水系统设计、安装及工程验收技术规范》GB50015-2003《建筑给水排水设计规范》DB53/T104-2003《太阳热水器（系统）》三、系统初步设计方案根据业主要求，经过现场踏勘，昆明云湖太阳能科技有限公司提出以下初步设计方案供参考。1、锅炉预热系统：设计安装2000支Ф58×1800真空管太阳集热管，新配置Ф2000×2500保温热水箱二只组成循环储水系统（兼软水箱）。应用专利技术“一种分水室循环贮热水箱”专利号ZL952094827将系统的二个水箱分为高温水室和低温水室使用。在太阳辐射较低时，只加热高温水箱的热水，保证系统提供的热水温度能满足要求；当太阳辐射较高时，系统自动分别将两只水箱的水加热，保证系统提供的水温和水量满足使用要求。系统采用温差控制强制循环方式。当集热器内的水温高于箱内的水温，其温差达到设定值时，循环水泵启动，将集热器内的热水泵到热水箱中。随着循环的进行，集热器内水温逐渐下降，当集热器与热水箱1之间的温差降到设定值时，循环水泵停止运行，等待下一个循环周期。循环温差上、下限可人为自行设定。系统性能指标：系统热效率：≥50%（国标≥45%）平均热损系数：≤3W/m2·℃（国标≤5W/m2·℃）保温性能：在不用水的情况下，昼夜温差≤8℃全日照情况下，每天产≥60℃热水15M3。2、车间洗手热水系统：国标《建筑给水排水设计规范》GB50015没有对车间洗手的热水定额，现参照办公楼每人每班5-10L的定额按高限选取。提供热泵和太阳能两个方案：方案1：每个系统加热单元选用额定功率3KW，制热量11.5KW的空气源热泵热水机组，配置1M3保温热水箱一只。热水箱位置尽量靠近用水点，以减少管道积水的浪费。该系统制热水量200L/h，1M3热水5小时，耗电15度。热泵热水机组是一种先进高效无污染的节能型热水装置。热泵技术基于逆卡诺循环原理，采用电能驱动压缩机进行热交换，将低温热源的能量吸取并传输给高温热源，从而提高了热能的品位便于利用。在标准工况下，该系统消耗一个单位的能量，则...
