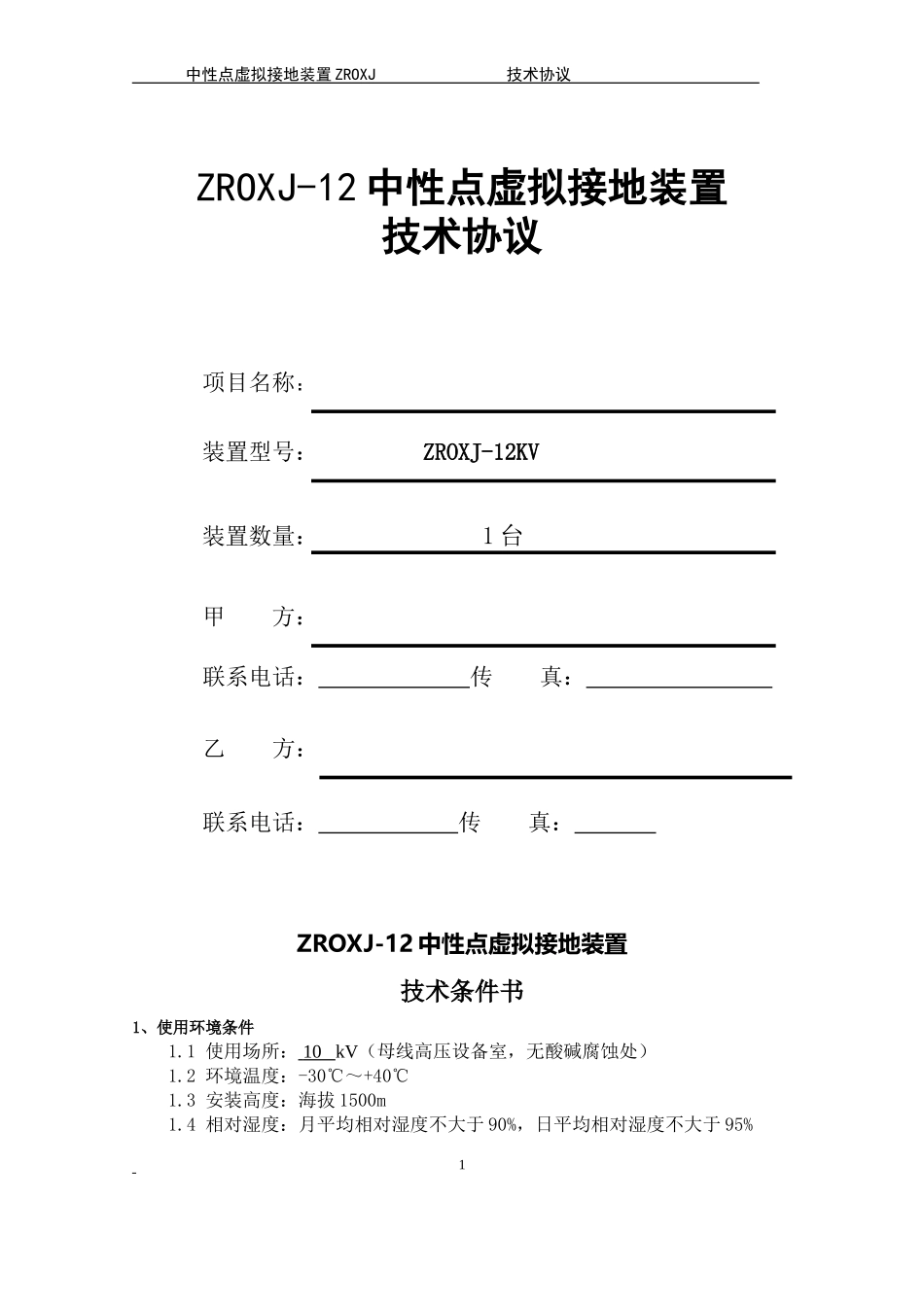

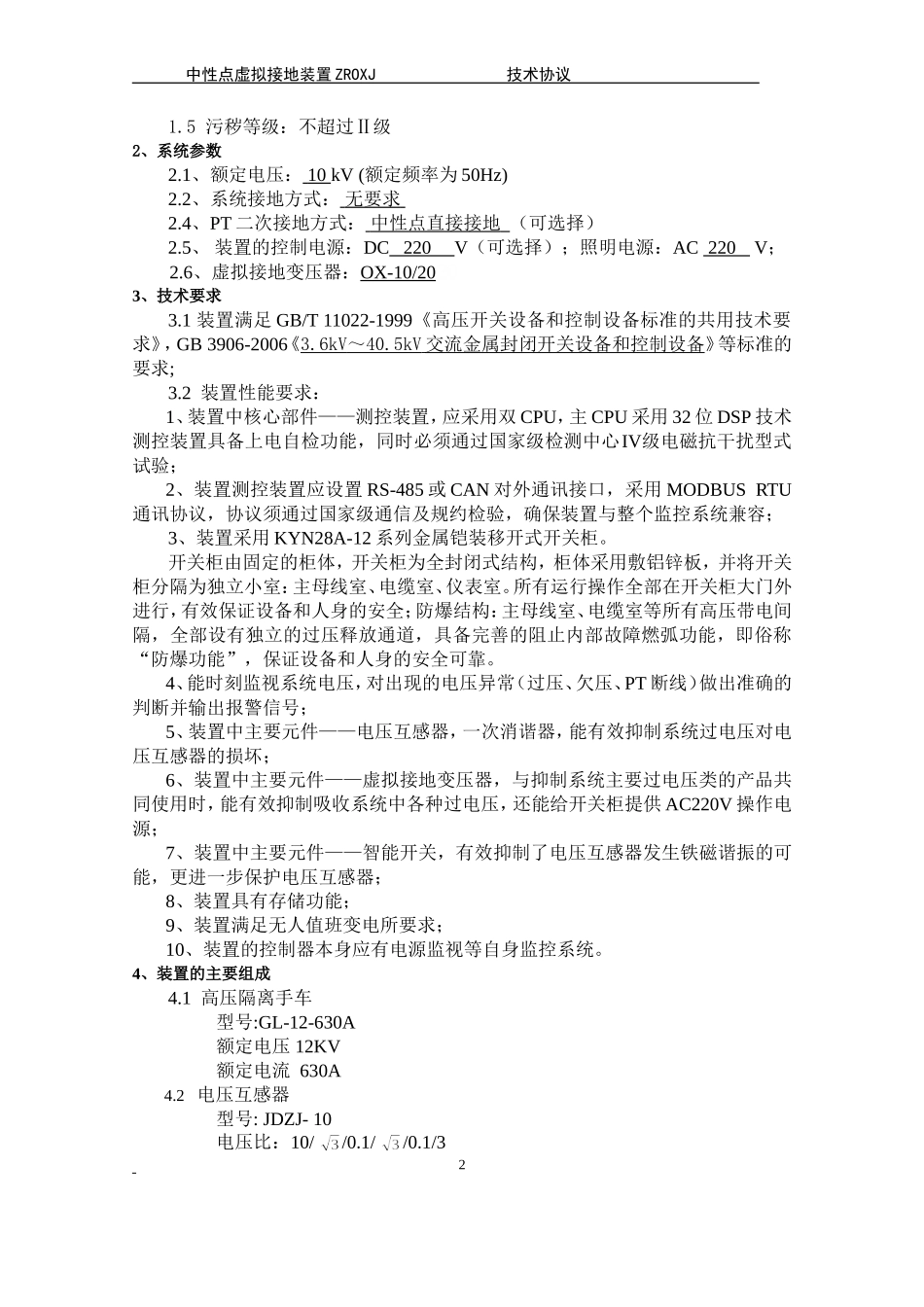

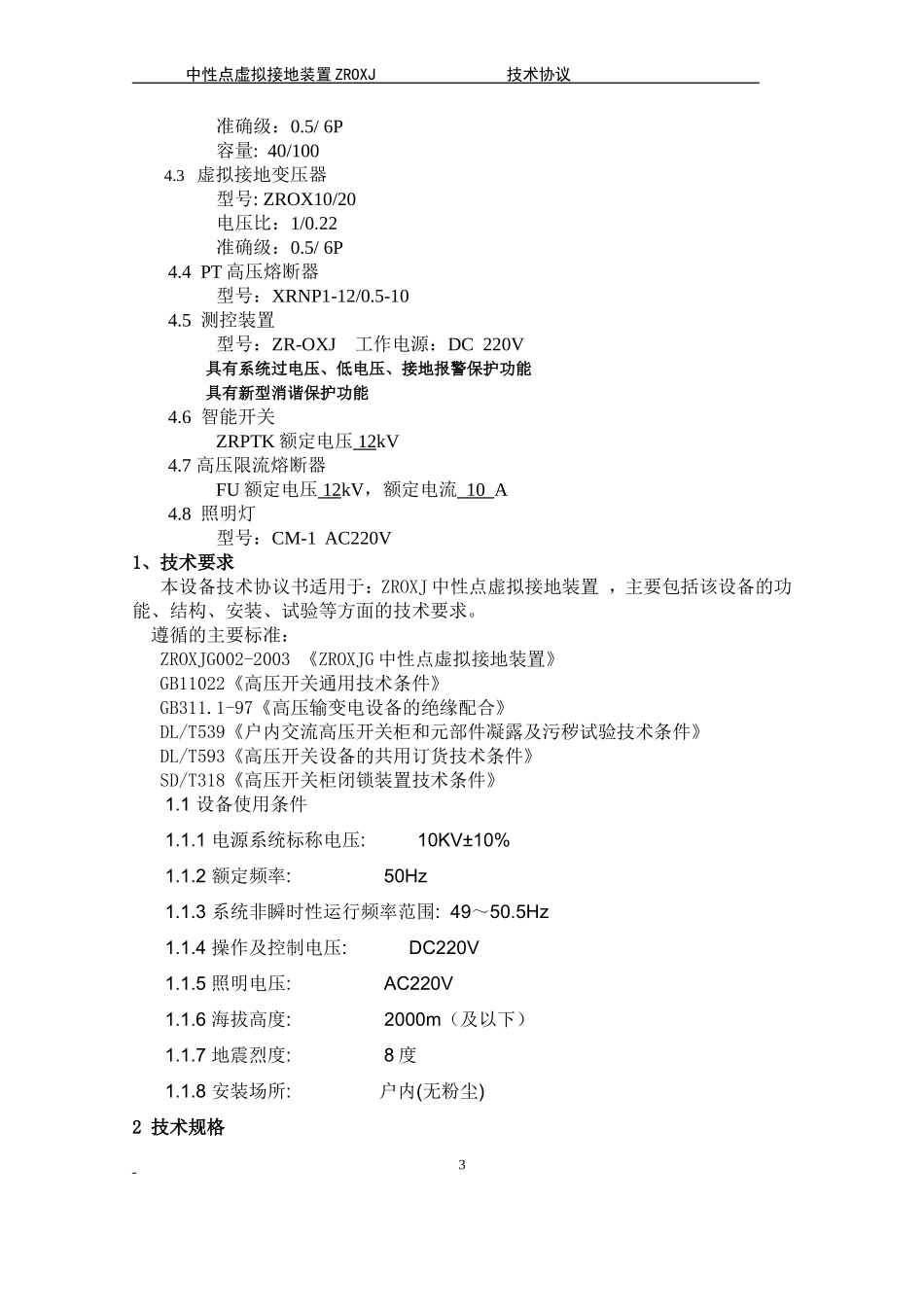

中性点虚拟接地装置ZROXJ技术协议ZROXJ-12中性点虚拟接地装置技术协议项目名称：装置型号：ZROXJ-12KV装置数量：1台甲方：联系电话：传真：乙方：联系电话：传真：ZROXJ-12中性点虚拟接地装置技术条件书1、使用环境条件1.1使用场所：10kV（母线高压设备室，无酸碱腐蚀处）1.2环境温度：-30℃～+40℃1.3安装高度：海拔1500m1.4相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%1中性点虚拟接地装置ZROXJ技术协议1.5污秽等级：不超过Ⅱ级2、系统参数2.1、额定电压：10kV(额定频率为50Hz)2.2、系统接地方式：无要求2.4、PT二次接地方式：中性点直接接地（可选择）2.5、装置的控制电源：DC220V（可选择）；照明电源：AC220V；2.6、虚拟接地变压器：OX-10/20203、技术要求3.1装置满足GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》，GB3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》等标准的要求;3.2装置性能要求：1、装置中核心部件——测控装置，应采用双CPU，主CPU采用32位DSP技术测控装置具备上电自检功能，同时必须通过国家级检测中心IV级电磁抗干扰型式试验；2、装置测控装置应设置RS-485或CAN对外通讯接口，采用MODBUSRTU通讯协议，协议须通过国家级通信及规约检验，确保装置与整个监控系统兼容；3、装置采用KYN28A-12系列金属铠装移开式开关柜。开关柜由固定的柜体，开关柜为全封闭式结构，柜体采用敷铝锌板，并将开关柜分隔为独立小室：主母线室、电缆室、仪表室。所有运行操作全部在开关柜大门外进行，有效保证设备和人身的安全；防爆结构：主母线室、电缆室等所有高压带电间隔，全部设有独立的过压释放通道，具备完善的阻止内部故障燃弧功能，即俗称“防爆功能”，保证设备和人身的安全可靠。4、能时刻监视系统电压，对出现的电压异常（过压、欠压、PT断线）做出准确的判断并输出报警信号；5、装置中主要元件——电压互感器，一次消谐器，能有效抑制系统过电压对电压互感器的损坏；6、装置中主要元件——虚拟接地变压器，与抑制系统主要过电压类的产品共同使用时，能有效抑制吸收系统中各种过电压，还能给开关柜提供AC220V操作电源；7、装置中主要元件——智能开关，有效抑制了电压互感器发生铁磁谐振的可能，更进一步保护电压互感器；8、装置具有存储功能；9、装置满足无人值班变电所要求；10、装置的控制器本身应有电源监视等自身监控系统。4、装置的主要组成4.1高压隔离手车型号:GL-12-630A额定电压12KV额定电流630A4.2电压互感器型号:JDZJ-10电压比：10//0.1//0.1/32中性点虚拟接地装置ZROXJ技术协议准确级：0.5/6P容量:40/1004.3虚拟接地变压器型号:ZROX10/20电压比：1/0.22准确级：0.5/6P4.4PT高压熔断器型号：XRNP1-12/0.5-104.5测控装置型号：ZR-OXJ工作电源：DC220V具有系统过电压、低电压、接地报警保护功能具有新型消谐保护功能4.6智能开关ZRPTK额定电压12kV4.7高压限流熔断器FU额定电压12kV，额定电流10A4.8照明灯型号：CM-1AC220V1、技术要求本设备技术协议书适用于：ZROXJ中性点虚拟接地装置，主要包括该设备的功能、结构、安装、试验等方面的技术要求。遵循的主要标准：ZROXJG002-2003《ZROXJG中性点虚拟接地装置》GB11022《高压开关通用技术条件》GB311.1-97《高压输变电设备的绝缘配合》DL/T539《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593《高压开关设备的共用订货技术条件》SD/T318《高压开关柜闭锁装置技术条件》1.1设备使用条件1.1.1电源系统标称电压:10KV±10%1.1.2额定频率:50Hz1.1.3系统非瞬时性运行频率范围:49～50.5Hz1.1.4操作及控制电压:DC220V1.1.5照明电压:AC220V1.1.6海拔高度:2000m（及以下）1.1.7地震烈度:8度1.1.8安装场所:户内(无粉尘)2技术规格3中性点虚拟接地装置ZROXJ技术协议2.1ZROXJ中性点虚拟接地装置（以下简称装置）的工作原理及性能ZROXJ中性点虚拟接地装置目前系统保护都是被动式的保护，是在故障发生后，防止故障扩大化转化为事故，只治标不治本，系统依然经常会发生电缆放炮、电机绝缘击穿、避雷器爆炸、电压互感器烧坏等事故。过电压治理保护方案，从源头上全面治理...
