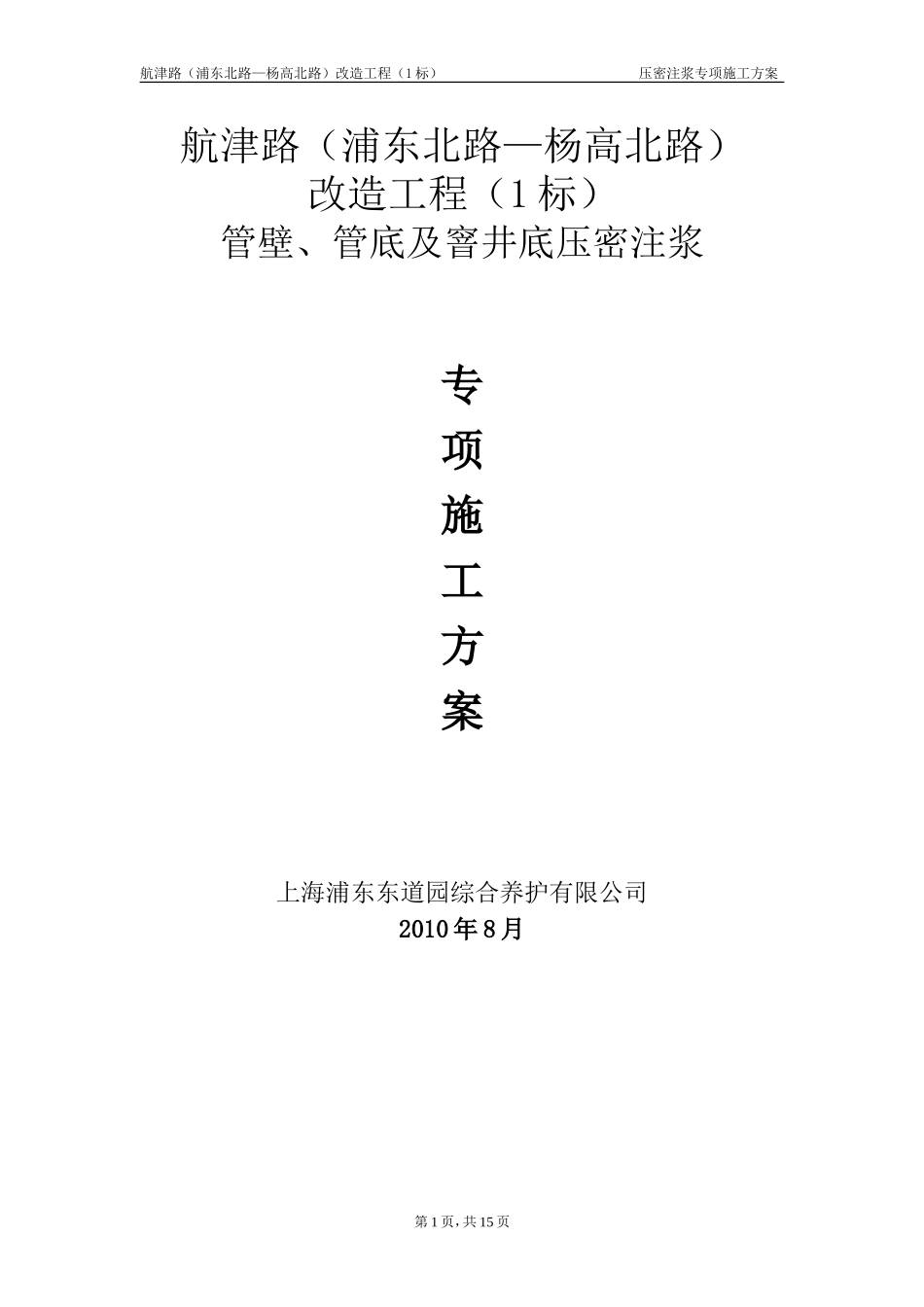

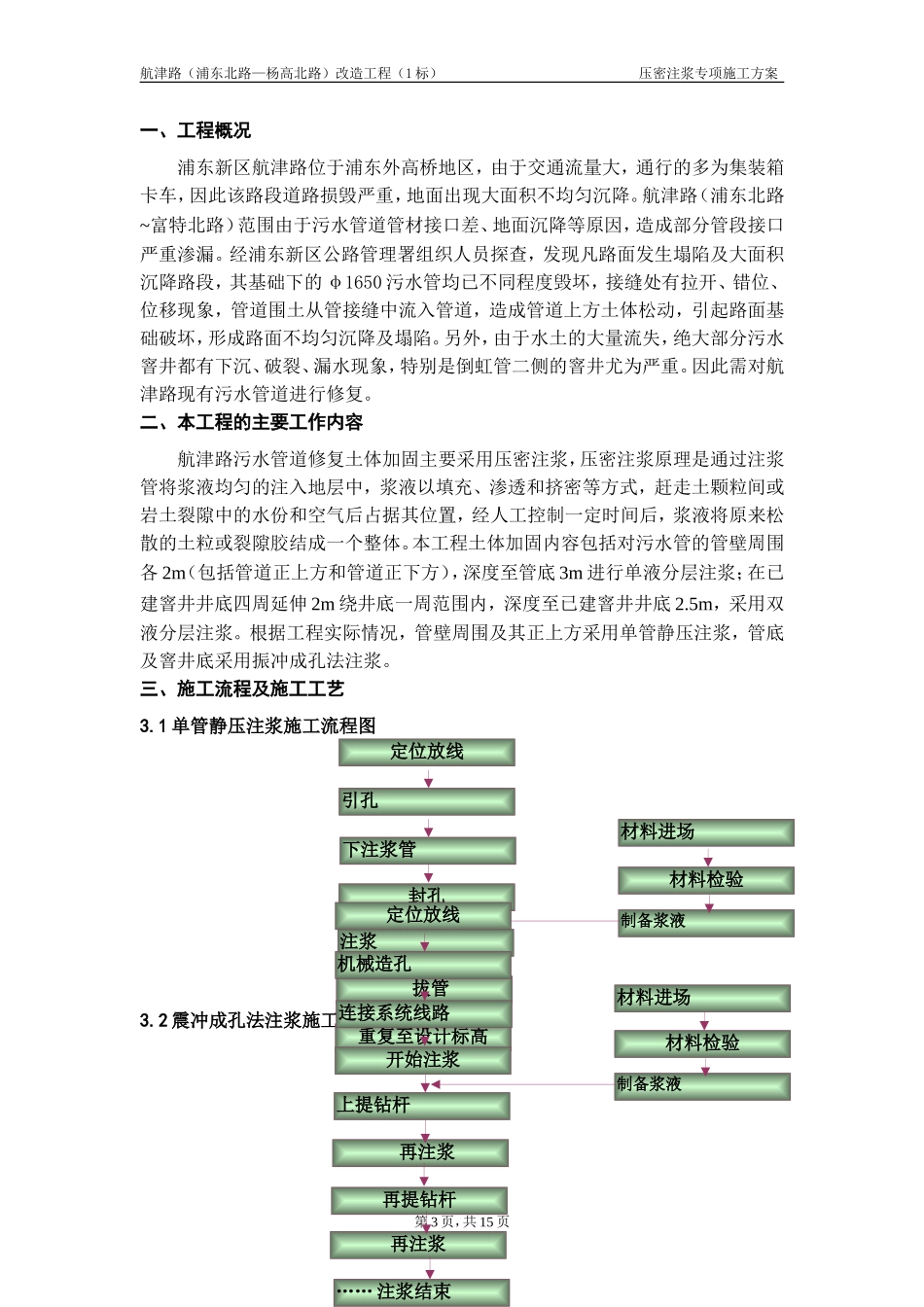

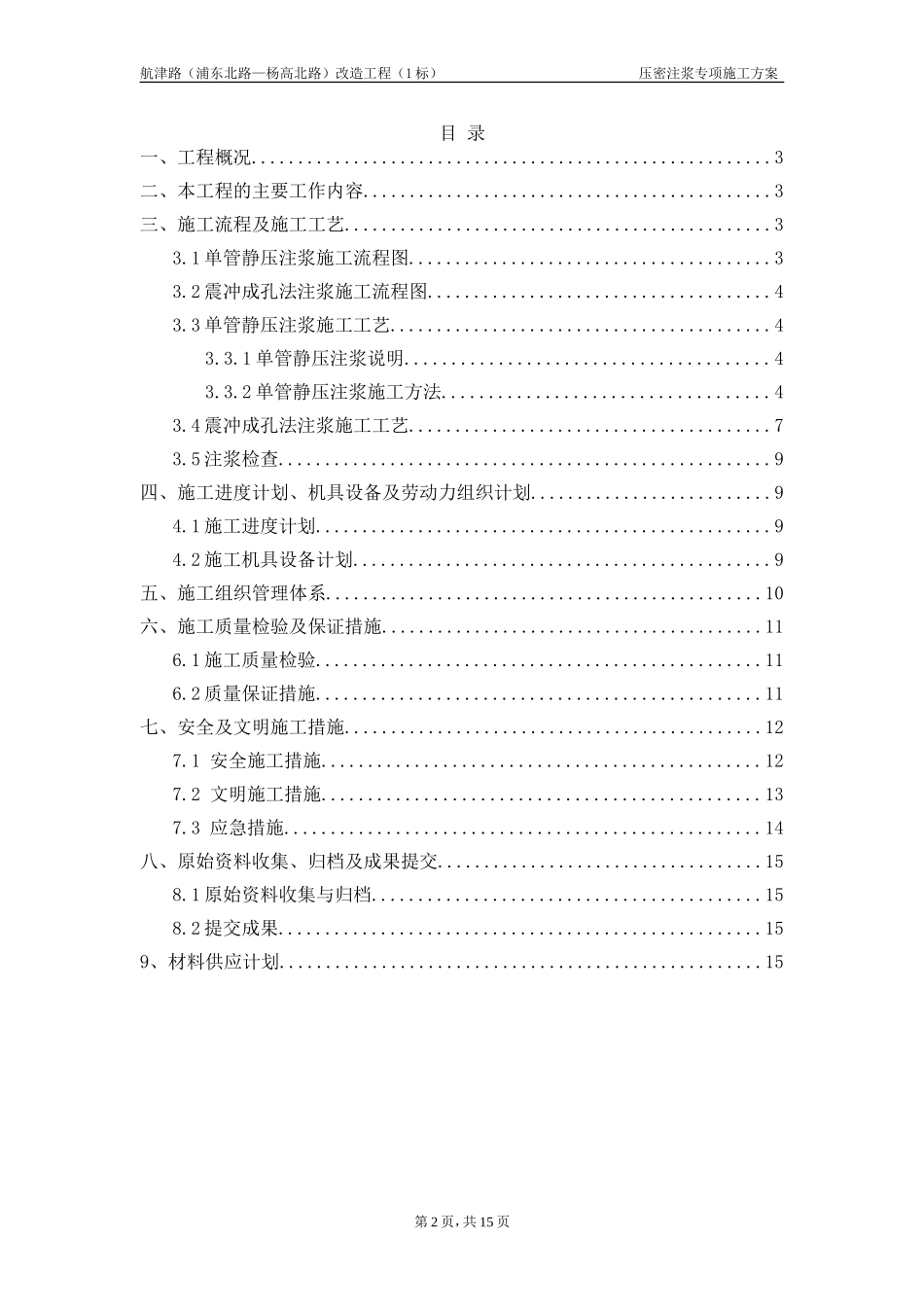

航津路（浦东北路—杨高北路）改造工程（1标）压密注浆专项施工方案航津路（浦东北路—杨高北路）改造工程（1标）管壁、管底及窨井底压密注浆专项施工方案上海浦东东道园综合养护有限公司2010年8月第1页，共15页航津路（浦东北路—杨高北路）改造工程（1标）压密注浆专项施工方案目录一、工程概况........................................................3二、本工程的主要工作内容............................................3三、施工流程及施工工艺..............................................33.1单管静压注浆施工流程图.......................................33.2震冲成孔法注浆施工流程图.....................................43.3单管静压注浆施工工艺.........................................43.3.1单管静压注浆说明.......................................43.3.2单管静压注浆施工方法...................................43.4震冲成孔法注浆施工工艺.......................................73.5注浆检查.....................................................9四、施工进度计划、机具设备及劳动力组织计划..........................94.1施工进度计划.................................................94.2施工机具设备计划.............................................9五、施工组织管理体系...............................................10六、施工质量检验及保证措施.........................................116.1施工质量检验................................................116.2质量保证措施................................................11七、安全及文明施工措施.............................................127.1安全施工措施...............................................127.2文明施工措施...............................................137.3应急措施...................................................14八、原始资料收集、归档及成果提交...................................158.1原始资料收集与归档..........................................158.2提交成果....................................................159、材料供应计划....................................................15第2页，共15页航津路（浦东北路—杨高北路）改造工程（1标）压密注浆专项施工方案一、工程概况浦东新区航津路位于浦东外高桥地区，由于交通流量大，通行的多为集装箱卡车，因此该路段道路损毁严重，地面出现大面积不均匀沉降。航津路（浦东北路~富特北路）范围由于污水管道管材接口差、地面沉降等原因，造成部分管段接口严重渗漏。经浦东新区公路管理署组织人员探查，发现凡路面发生塌陷及大面积沉降路段，其基础下的φ1650污水管均已不同程度毁坏，接缝处有拉开、错位、位移现象，管道围土从管接缝中流入管道，造成管道上方土体松动，引起路面基础破坏，形成路面不均匀沉降及塌陷。另外，由于水土的大量流失，绝大部分污水窨井都有下沉、破裂、漏水现象，特别是倒虹管二侧的窨井尤为严重。因此需对航津路现有污水管道进行修复。二、本工程的主要工作内容航津路污水管道修复土体加固主要采用压密注浆，压密注浆原理是通过注浆管将浆液均匀的注入地层中，浆液以填充、渗透和挤密等方式，赶走土颗粒间或岩土裂隙中的水份和空气后占据其位置，经人工控制一定时间后，浆液将原来松散的土粒或裂隙胶结成一个整体。本工程土体加固内容包括对污水管的管壁周围各2m（包括管道正上方和管道正下方），深度至管底3m进行单液分层注浆；在已建窨井井底四周延伸2m绕井底一周范围内，深度至已建窨井井底2.5m，采用双液分层注浆。根据工程实际情况，管壁周围及其正上方采用单管静压注浆，管底及窨井底采用振冲成孔法注浆。三、施工流程及施工工艺3.1单管静压注浆施工流程图3.2震冲成孔法注浆施工流程图第3页，共15页定位放线引孔下注浆管封孔注浆材料进场材料检验制备浆液拔管重复至设计标高定位放线机械造孔连接系统线路开始注浆上提钻杆材...
