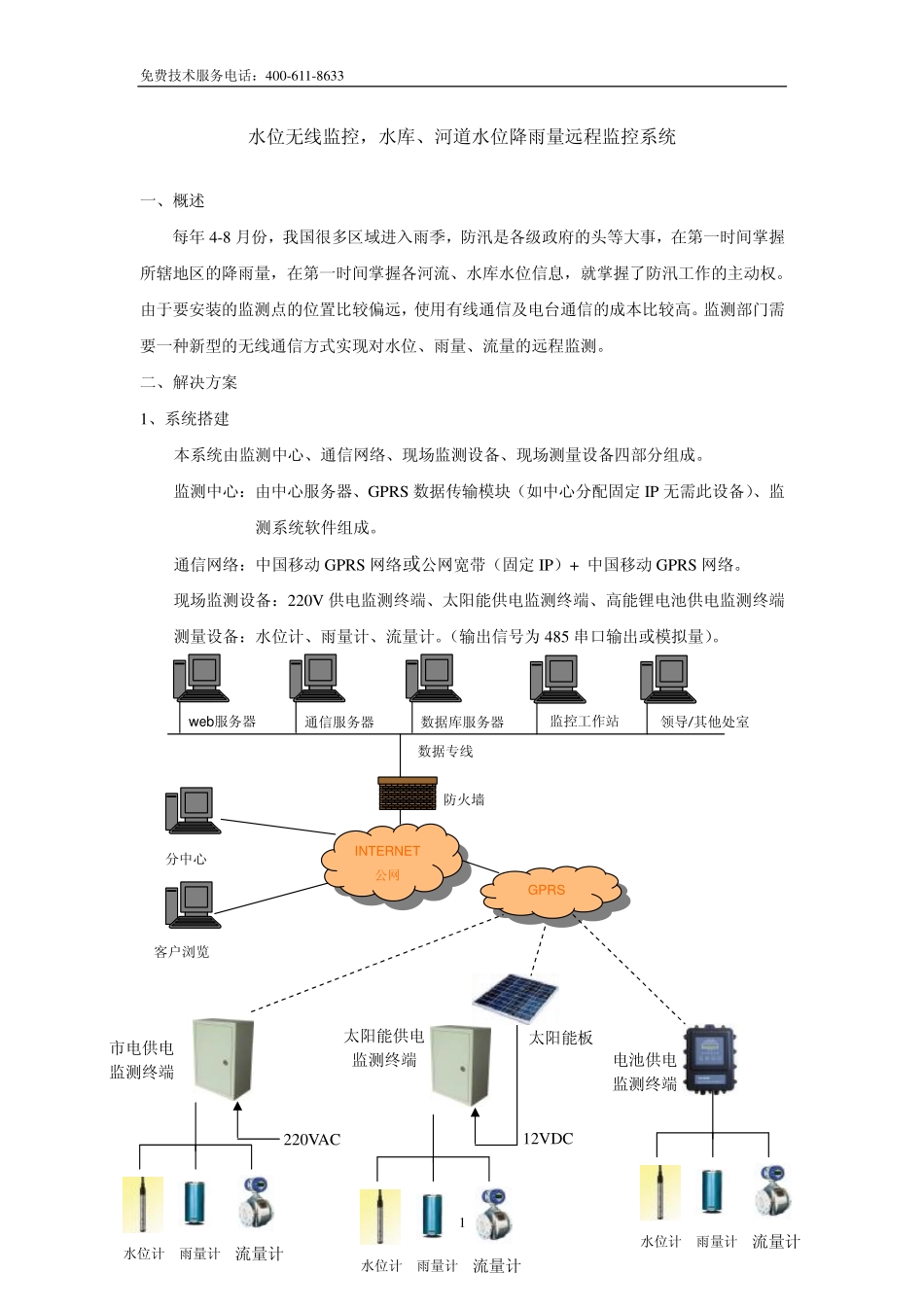

免费技术服务电话：400-611-86331水位无线监控，水库、河道水位降雨量远程监控系统一、概述每年4-8月份，我国很多区域进入雨季，防汛是各级政府的头等大事，在第一时间掌握所辖地区的降雨量，在第一时间掌握各河流、水库水位信息，就掌握了防汛工作的主动权。由于要安装的监测点的位置比较偏远，使用有线通信及电台通信的成本比较高。监测部门需要一种新型的无线通信方式实现对水位、雨量、流量的远程监测。二、解决方案1、系统搭建本系统由监测中心、通信网络、现场监测设备、现场测量设备四部分组成。监测中心：由中心服务器、GPRS数据传输模块（如中心分配固定IP无需此设备）、监测系统软件组成。通信网络：中国移动GPRS网络或公网宽带（固定IP）+中国移动GPRS网络。现场监测设备：220V供电监测终端、太阳能供电监测终端、高能锂电池供电监测终端测量设备：水位计、雨量计、流量计。（输出信号为485串口输出或模拟量）。web服务器通信服务器数据库服务器监控工作站领导/其他处室防火墙数据专线客户浏览分中心INTERNET公网GPRS12VDC太阳能板太阳能供电监测终端220VAC市电供电监测终端电池供电监测终端雨量计水位计流量计雨量计水位计流量计雨量计水位计流量计免费技术服务电话：400-611-863322、中心配置监测中心由数据服务器和GPRS无线数据传输器（如中心分配固定IP无需此设备），服务器上安装操作系统软件、数据库软件、监测系统软件。3、通信网络（以下组网根据实际情况选择）情况1、监测中心具备宽带（类型：光纤、网线、ADSL等），并绑定固定IP。现场监测终端设备中使用B型GPRS，接入点名称（APN）为cmnet。中心数据服务器可以与多个B型GPRS模块进行数据通信。1个B型GPRS模块可以与多个数据中心进行数据通信。情况2、中国移动公司提供GPRS网络平台，建立一个VPN专网，提供一个APN接入点，监测中心使用1台GPRS，每个现场监测终端设备使用1台GPRS，并为GPRS使用的每张SIM数据卡绑定一个固定的IP地址。网络的保密性、可靠性高。平升公司生产的GPRS数据传输模块可以登陆中国移动公司的GPRS-VPN专网，在网络上传输数据。4、现场监测终端设备4．1、市电供电监测终端有220VAC供电条件的监测点使用该设备，要求安装地点有GPRS信号。（1）、设备特点：◆采集水位计、雨量计、流量计的数据，采集间隔可设置。◆主动上报采集的数据信息，上报时间间隔可设置。◆变化上报水位、雨量、流量信息，可设置水位、雨量、流量上报的上下限，采集的数据超过上报的上下限时，终端即刻上报信息。◆水位计、雨量计、流量计等测量设备与终端之间连线中断时、现场停电时、打开终端箱门时，终端主动上报故障信息。◆终端内配置蓄电池，现场停电后，终端设备和水位计、雨量计、流量计等测量设备可以继续工作一段时间。◆终端支持监测中心随时问询。◆终端内存储历史数据，供监测中心查询。◆终端可以扩展，增加配置后，可采集温度、水质等信息。◆监测中心可以远程维护、修改终端的工作参数。◆为测量设备供电。◆终端配置室外型机箱，可安装在室外环境。免费技术服务电话：400-611-86333◆工作温度：-20～+70℃◆数据采集精度：0.5%◆数据传输误码率:10-4（2）、终端配置示意图（3）、配置说明：◆DATA-6216微功耗测控终端：低功耗设计，为终端核心设备，负责数据采集和GPRS远程通信。◆空开：终端设备的电源总开关。◆隔离变压器：稳定供电，降低电源线上雷电信号对终端的损坏。◆开关电源：把220VAC转换为12VDC，为蓄电池供电，断电检测及切换。◆蓄电池：停电时为终端供电。空开隔离变压器开关电源接线端子蓄电池220VAC水位计或雨量计或流量计免费技术服务电话：400-611-86334（4）、配置清单：序号名称型号数量单位备注1室外防雨箱450*250*6001台平升电子2低功耗抄表器DATA-62161台平升电子3接线端子及辅材9位平升电子4电源防雷模块LDY-VC241台平升电子5信号防雷模块LDY-VC122台平升电子6开关电源CD-40A1套平升电子7空气开关DZ47-60/C31只平升电子8隔离变压器NDK(50)AC220/AC2201只平升电子9蓄电池7Ah/DC12V1只客户自备4．2、太阳能供电监测终端没有220V市电供电条件的监测点，选用该终端设备，使...
