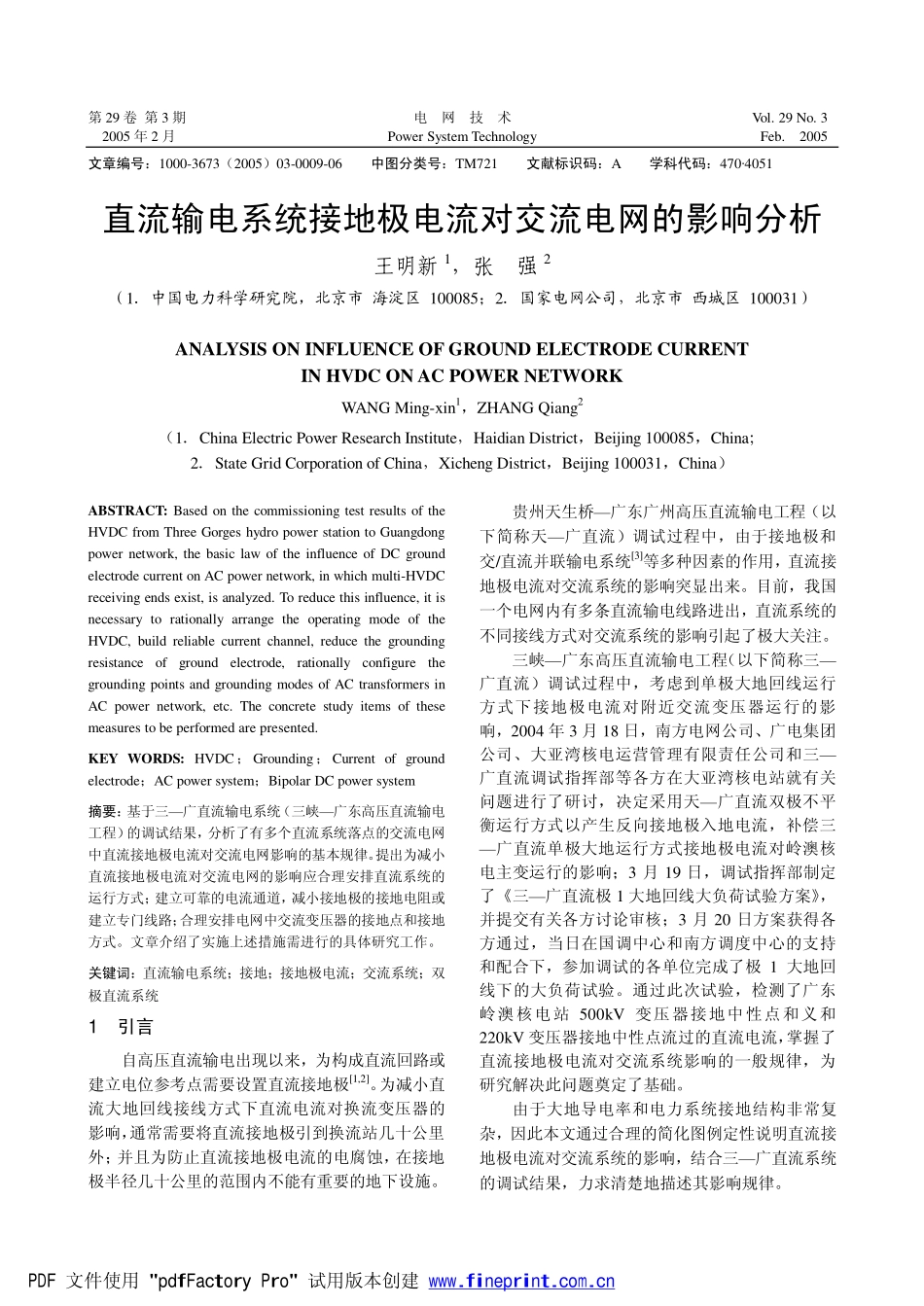

第29卷第3期电网技术Vol.29No.32005年2月PowerSystemTechnologyFeb.2005文章编号：1000-3673（2005）03-0009-06中图分类号：TM721文献标识码：A学科代码：470·4051直流输电系统接地极电流对交流电网的影响分析王明新1，张强2（1．中国电力科学研究院，北京市海淀区100085；2．国家电网公司，北京市西城区100031）ANALYSISONINFLUENCEOFGROUNDELECTRODECURRENTINHVDCONACPOWERNETWORKWANGMing-xin1，ZHANGQiang2（1．ChinaElectricPowerResearchInstitute，HaidianDistrict，Beijing100085，China；2．StateGridCorporationofChina，XichengDistrict，Beijing100031，China）ABSTRACT:BasedonthecommissioningtestresultsoftheHVDCfromThreeGorgeshydropowerstationtoGuangdongpowernetwork,thebasiclawoftheinfluenceofDCgroundelectrodecurrentonACpowernetwork,inwhichmulti-HVDCreceivingendsexist,isanalyzed.Toreducethisinfluence,itisnecessarytorationallyarrangetheoperatingmodeoftheHVDC,buildreliablecurrentchannel,reducethegroundingresistanceofgroundelectrode,rationallyconfigurethegroundingpointsandgroundingmodesofACtransformersinACpowernetwork,etc.Theconcretestudyitemsofthesemeasurestobeperformedarepresented.KEYWORDS:HVDC；Grounding；Currentofgroundelectrode；ACpowersystem；BipolarDCpowersystem摘要：基于三—广直流输电系统（三峡—广东高压直流输电工程）的调试结果，分析了有多个直流系统落点的交流电网中直流接地极电流对交流电网影响的基本规律。提出为减小直流接地极电流对交流电网的影响应合理安排直流系统的运行方式；建立可靠的电流通道，减小接地极的接地电阻或建立专门线路；合理安排电网中交流变压器的接地点和接地方式。文章介绍了实施上述措施需进行的具体研究工作。关键词：直流输电系统；接地；接地极电流；交流系统；双极直流系统1引言自高压直流输电出现以来，为构成直流回路或建立电位参考点需要设置直流接地极[1,2]。为减小直流大地回线接线方式下直流电流对换流变压器的影响，通常需要将直流接地极引到换流站几十公里外；并且为防止直流接地极电流的电腐蚀，在接地极半径几十公里的范围内不能有重要的地下设施。贵州天生桥—广东广州高压直流输电工程（以下简称天—广直流）调试过程中，由于接地极和交/直流并联输电系统[3]等多种因素的作用，直流接地极电流对交流系统的影响突显出来。目前，我国一个电网内有多条直流输电线路进出，直流系统的不同接线方式对交流系统的影响引起了极大关注。三峡—广东高压直流输电工程（以下简称三—广直流）调试过程中，考虑到单极大地回线运行方式下接地极电流对附近交流变压器运行的影响，2004年3月18日，南方电网公司、广电集团公司、大亚湾核电运营管理有限责任公司和三—广直流调试指挥部等各方在大亚湾核电站就有关问题进行了研讨，决定采用天—广直流双极不平衡运行方式以产生反向接地极入地电流，补偿三—广直流单极大地运行方式接地极电流对岭澳核电主变运行的影响；3月19日，调试指挥部制定了《三—广直流极1大地回线大负荷试验方案》，并提交有关各方讨论审核；3月20日方案获得各方通过，当日在国调中心和南方调度中心的支持和配合下，参加调试的各单位完成了极1大地回线下的大负荷试验。通过此次试验，检测了广东岭澳核电站500kV变压器接地中性点和义和220kV变压器接地中性点流过的直流电流，掌握了直流接地极电流对交流系统影响的一般规律，为研究解决此问题奠定了基础。由于大地导电率和电力系统接地结构非常复杂，因此本文通过合理的简化图例定性说明直流接地极电流对交流系统的影响，结合三—广直流系统的调试结果，力求清楚地描述其影响规律。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn10PowerSystemTechnologyVol.29No.32直流接地极电流对交流系统的影响规律2.1单个双极直流系统的影响双极直流系统的典型接线方式是单极大地回线（见图1，图中的UG表示接地极电压），直流电流从整流器高压端流出，通过直流线路送到逆变器，从逆变器高压端到中...
