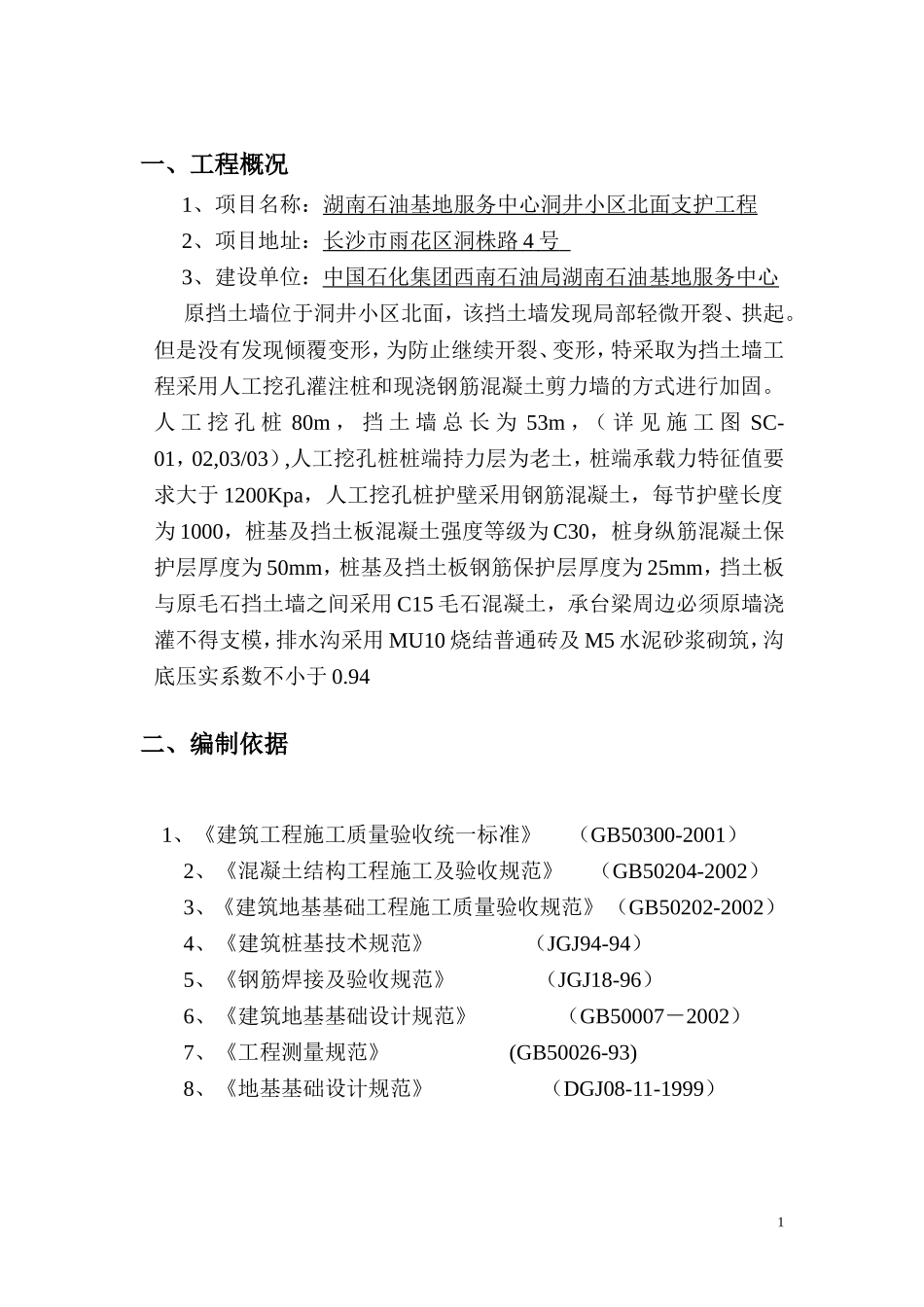

湖南石油基地服务中心洞井小区北面支护工程施工组织设计长沙同升建筑工程有限公司2014年9月25日目录一、工程概况.......................................................................................-1-二、编制依据........................................................................................-1-三、施工部署........................................................................................-2-四、各分部分项工程施工方案...........................................................-2-五、保证措施及质量控制..................................................................-10-六、劳动力、机械设备、材料计划..................................................-12-七、安全措施、注意事项及应急处理.............................................-13-1一、工程概况1、项目名称：湖南石油基地服务中心洞井小区北面支护工程2、项目地址：长沙市雨花区洞株路4号3、建设单位：中国石化集团西南石油局湖南石油基地服务中心原挡土墙位于洞井小区北面，该挡土墙发现局部轻微开裂、拱起。但是没有发现倾覆变形，为防止继续开裂、变形，特采取为挡土墙工程采用人工挖孔灌注桩和现浇钢筋混凝土剪力墙的方式进行加固。人工挖孔桩80m，挡土墙总长为53m，（详见施工图SC-01，02,03/03）,人工挖孔桩桩端持力层为老土，桩端承载力特征值要求大于1200Kpa，人工挖孔桩护壁采用钢筋混凝土，每节护壁长度为1000，桩基及挡土板混凝土强度等级为C30，桩身纵筋混凝土保护层厚度为50mm，桩基及挡土板钢筋保护层厚度为25mm，挡土板与原毛石挡土墙之间采用C15毛石混凝土，承台梁周边必须原墙浇灌不得支模，排水沟采用MU10烧结普通砖及M5水泥砂浆砌筑，沟底压实系数不小于0.94二、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《混凝土结构工程施工及验收规范》（GB50204-2002）3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）4、《建筑桩基技术规范》（JGJ94-94）5、《钢筋焊接及验收规范》（JGJ18-96）6、《建筑地基基础设计规范》（GB50007－2002）7、《工程测量规范》(GB50026-93)8、《地基基础设计规范》（DGJ08-11-1999）2三、施工部署1、施工准备根据图纸用双飞粉将施工范围定位，需总包单位配合清理施工场地，将施工范围内的钢筋棚、总配电房、分控箱等移走，接通施工临时用水、用电。2、主要施工技术采用规格与图纸桩径一致的人工挖孔桩，利用卷扬机提升及下落进行挖土和垂直运输，从而避免工人在井下作业，降低安全风险，在能够确保桩的成孔质量前提下，提高了工作效率，加快了施工进度。3、技术原理桩位检验合格后利用人工挖孔，可根据设计桩径选择不同型号Z-1，Z-2，采用1.2m直径。扩底时先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形，施工中能真实反应地质层的变化，为桩端头是否达到持力层提供直观可靠的依据，确保桩身完整。四、各分部分项工程施工方案1、桩施工⑴挖孔施工①定桩位及高程：依据建筑物测量控制网的资料和基础平面图，测定桩位轴线方格控制网和高程基准点。根据桩位进行孔口定位。②孔口定位预检合格后人工挖孔。⑵、桩端头验收①桩端是否进入持力层，且不小于设计深度；②扩大头的尺寸检查是否满足设计要求；③桩径垂直度等是否符合规范要求。⑶、混凝土护壁当地下水位较高，采用混凝土，每节护壁长度为1000，当遇到不3利土层时每节高度宜缩短。（4）钢筋笼吊装①钢筋笼入孔前，需经施工技术人员及监理进行检查验收合格后，方可吊放钢筋笼；②钢筋笼放入前应先绑好保护层垫块，d=55mm，绑扎在钢筋笼上，每组四块水平对称排列。吊放钢筋笼时，要对准孔位，直吊扶稳、缓慢下沉，避免碰撞孔壁。钢筋笼放到设计位置时应立即固定。③若钢筋笼较长可采用两段连接，连接采用单面搭接焊，搭接长度≥10d，接头数按50%错开，以保证钢筋位置正确，保护层厚度符合规范要求。（5）混凝土灌注施工①桩底验收合格、钢筋笼安放固定后，应尽快浇筑混凝土，当天成孔当天浇，如当天浇筑不完的先做好洞口防...
