永宸节能饮水机产品结构VIP免费

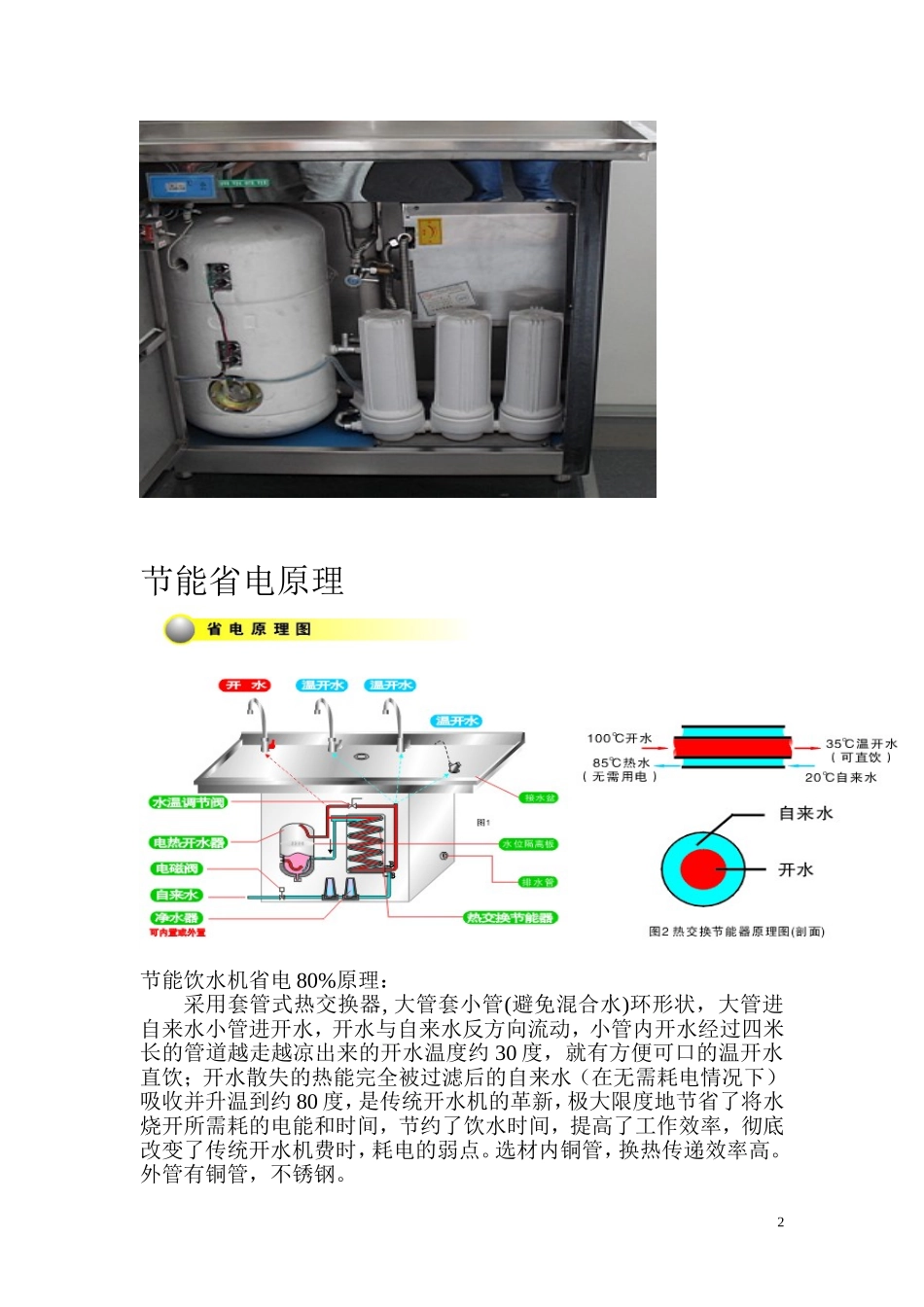

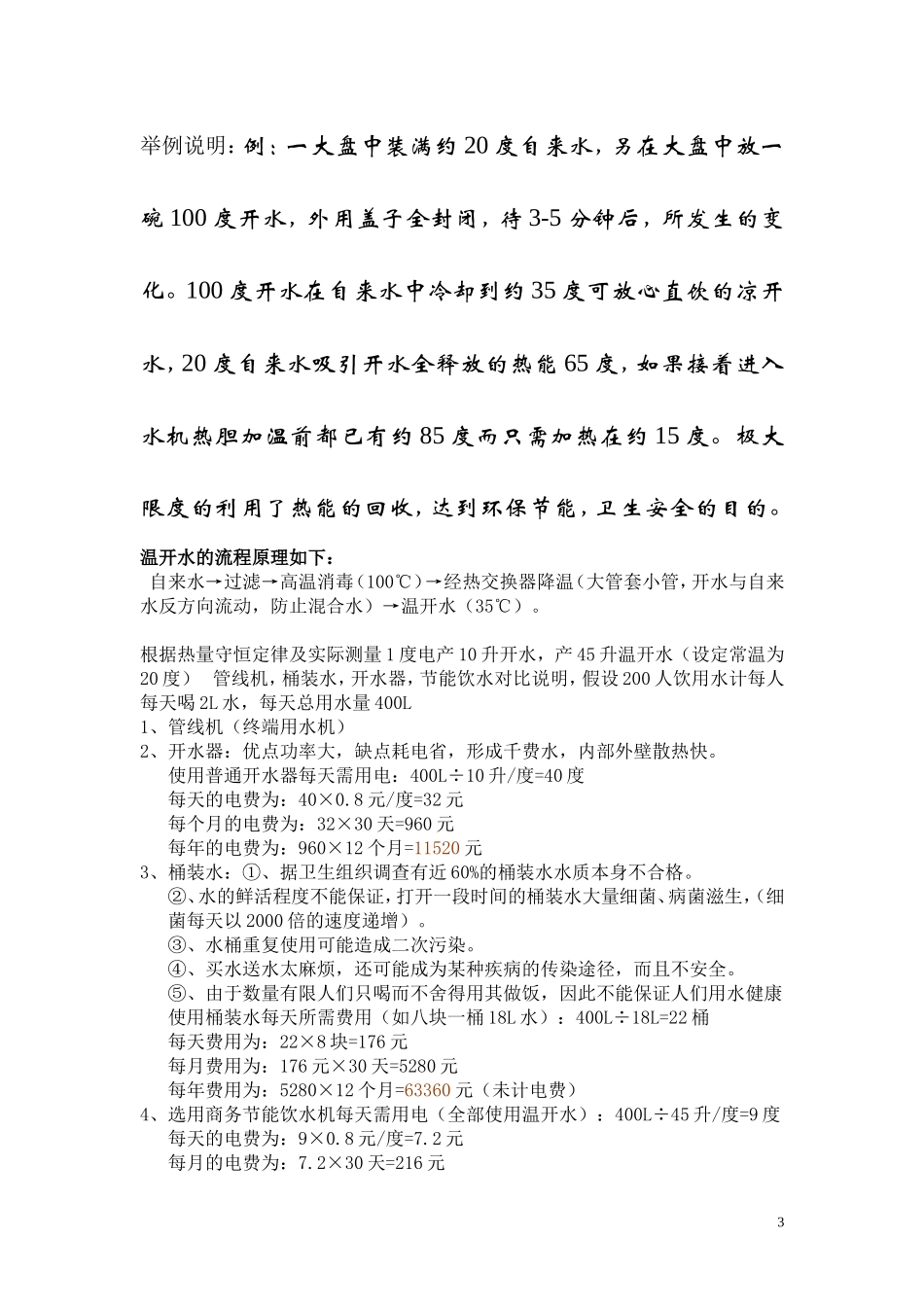

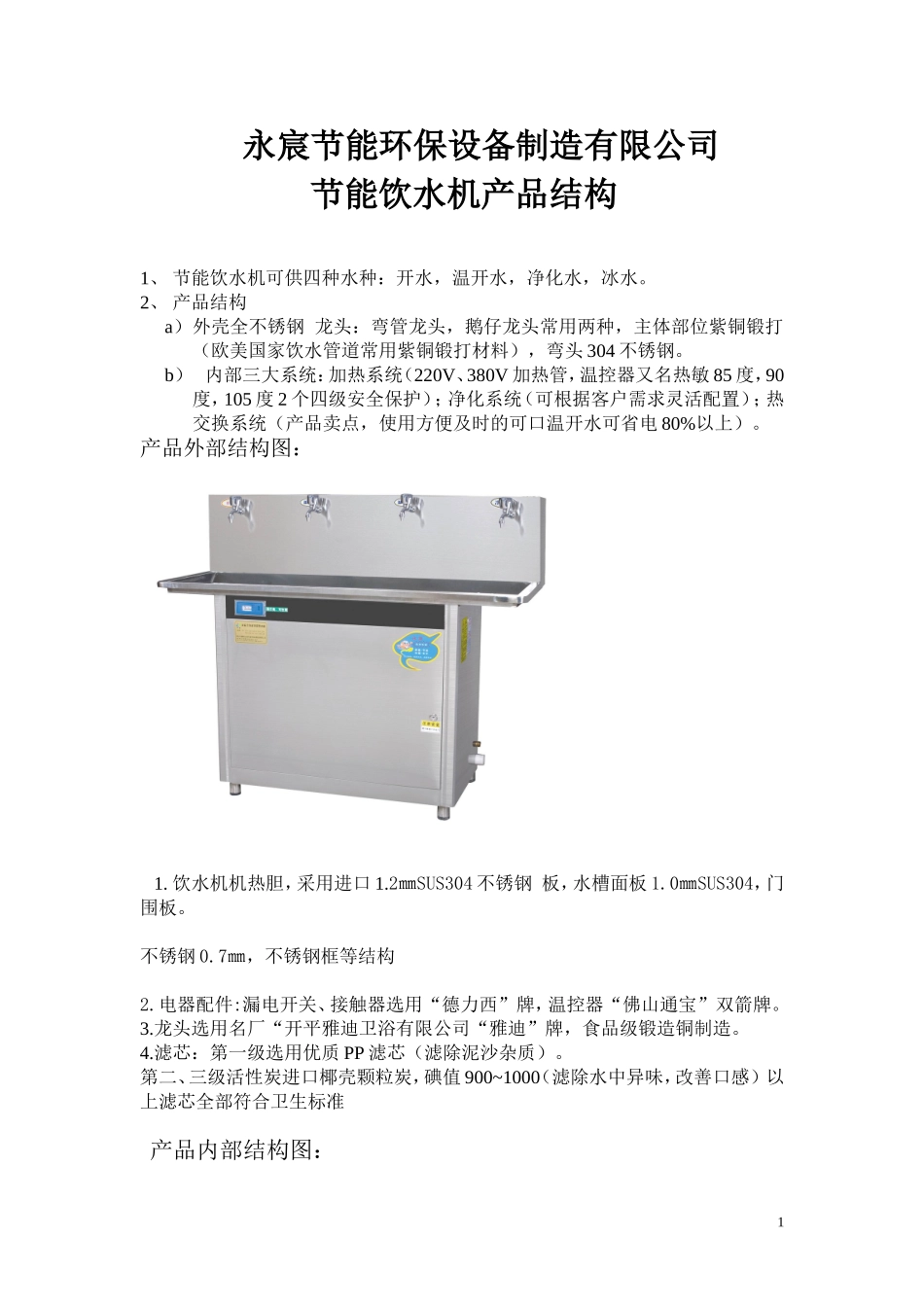

永宸节能环保设备制造有限公司节能饮水机产品结构1、节能饮水机可供四种水种：开水，温开水，净化水，冰水。2、产品结构a）外壳全不锈钢龙头：弯管龙头，鹅仔龙头常用两种，主体部位紫铜锻打（欧美国家饮水管道常用紫铜锻打材料），弯头304不锈钢。b）内部三大系统：加热系统（220V、380V加热管，温控器又名热敏85度，90度，105度2个四级安全保护）；净化系统（可根据客户需求灵活配置）；热交换系统（产品卖点，使用方便及时的可口温开水可省电80%以上）。产品外部结构图：1.饮水机机热胆，采用进口1.2㎜SUS304不锈钢板，水槽面板1.0㎜SUS304，门围板。不锈钢0.7㎜，不锈钢框等结构2.电器配件:漏电开关、接触器选用“德力西”牌，温控器“佛山通宝”双箭牌。3.龙头选用名厂“开平雅迪卫浴有限公司“雅迪”牌，食品级锻造铜制造。4.滤芯：第一级选用优质PP滤芯（滤除泥沙杂质）。第二、三级活性炭进口椰壳颗粒炭，碘值900~1000（滤除水中异味，改善口感）以上滤芯全部符合卫生标准产品内部结构图：1节能省电原理节能饮水机省电80%原理：采用套管式热交换器,大管套小管(避免混合水)环形状，大管进自来水小管进开水，开水与自来水反方向流动，小管内开水经过四米长的管道越走越凉出来的开水温度约30度，就有方便可口的温开水直饮；开水散失的热能完全被过滤后的自来水（在无需耗电情况下）吸收并升温到约80度，是传统开水机的革新，极大限度地节省了将水烧开所需耗的电能和时间，节约了饮水时间，提高了工作效率，彻底改变了传统开水机费时，耗电的弱点。选材内铜管，换热传递效率高。外管有铜管，不锈钢。2举例说明：例：一大盘中装满约20度自来水，另在大盘中放一碗100度开水，外用盖子全封闭，待3-5分钟后，所发生的变化。100度开水在自来水中冷却到约35度可放心直饮的凉开水，20度自来水吸引开水全释放的热能65度，如果接着进入水机热胆加温前都已有约85度而只需加热在约15度。极大限度的利用了热能的回收，达到环保节能，卫生安全的目的。温开水的流程原理如下：自来水→过滤→高温消毒（100℃）→经热交换器降温（大管套小管，开水与自来水反方向流动，防止混合水）→温开水（35℃）。根据热量守恒定律及实际测量1度电产10升开水，产45升温开水（设定常温为20度）管线机，桶装水，开水器，节能饮水对比说明，假设200人饮用水计每人每天喝2L水，每天总用水量400L1、管线机（终端用水机）2、开水器：优点功率大，缺点耗电省，形成千费水，内部外壁散热快。使用普通开水器每天需用电：400L÷10升/度=40度每天的电费为：40×0.8元/度=32元每个月的电费为：32×30天=960元每年的电费为：960×12个月=11520元3、桶装水：①、据卫生组织调查有近60%的桶装水水质本身不合格。②、水的鲜活程度不能保证，打开一段时间的桶装水大量细菌、病菌滋生，（细菌每天以2000倍的速度递增）。③、水桶重复使用可能造成二次污染。④、买水送水太麻烦，还可能成为某种疾病的传染途径，而且不安全。⑤、由于数量有限人们只喝而不舍得用其做饭，因此不能保证人们用水健康使用桶装水每天所需费用（如八块一桶18L水）：400L÷18L=22桶每天费用为：22×8块=176元每月费用为：176元×30天=5280元每年费用为：5280×12个月=63360元（未计电费）4、选用商务节能饮水机每天需用电（全部使用温开水）：400L÷45升/度=9度每天的电费为：9×0.8元/度=7.2元每月的电费为：7.2×30天=216元3每年的电费为：216×12个月=2592元三个数据对比：开水器每年用电费用11520元，桶装水每年水费63360元，节能饮水机每年用电费用2592元佛山市顺德区永宸节能环保设备制造有限公司4
