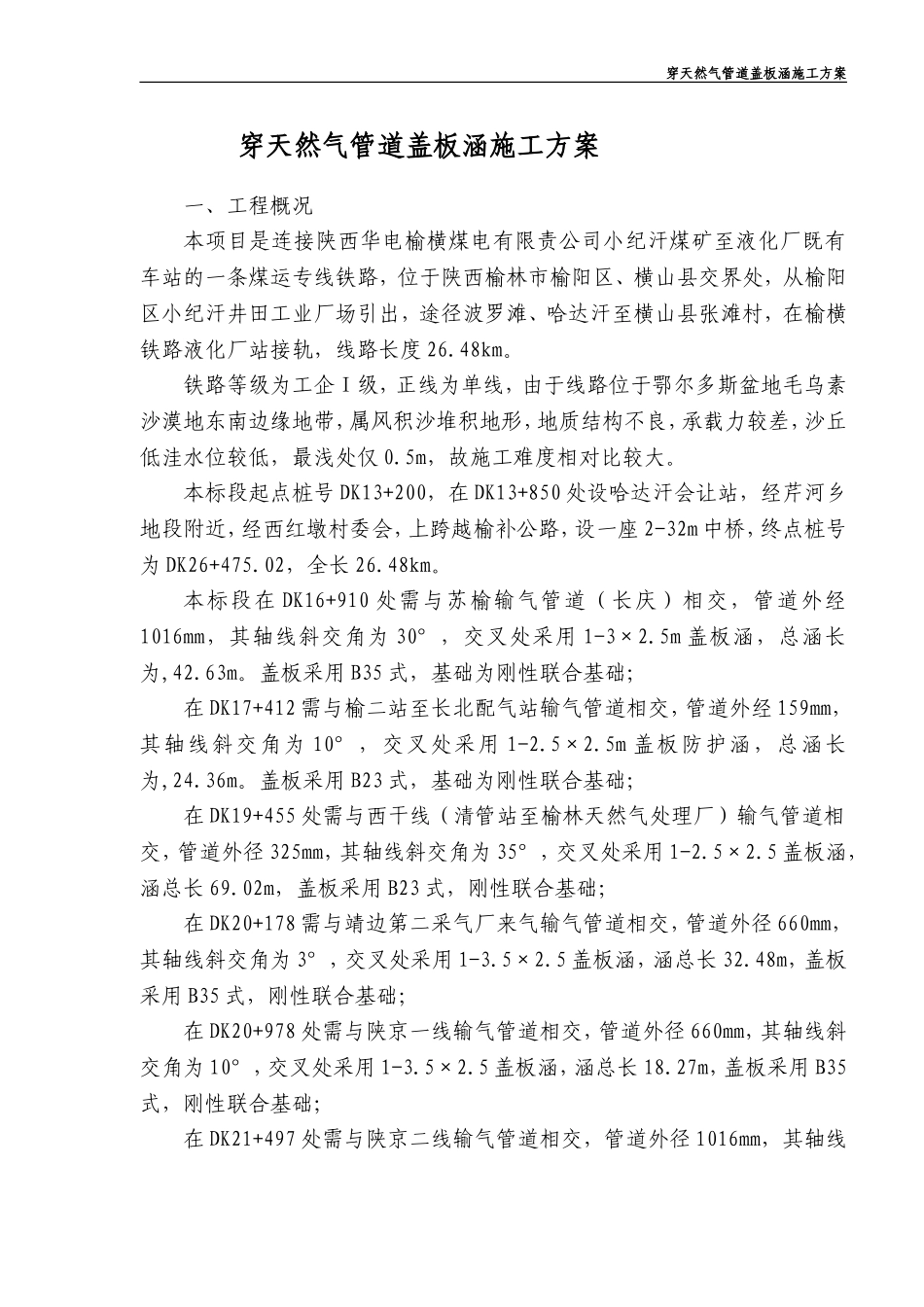

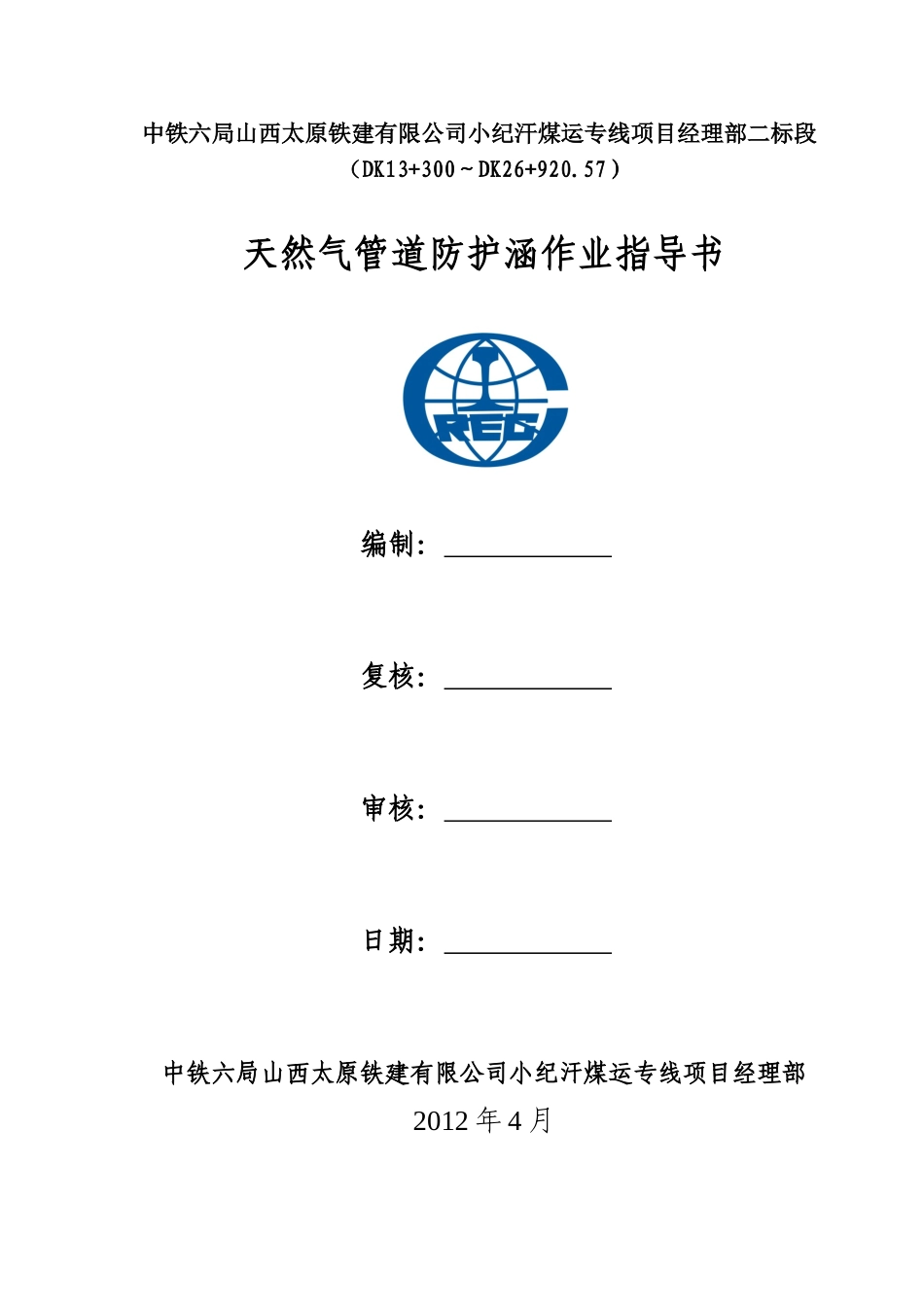

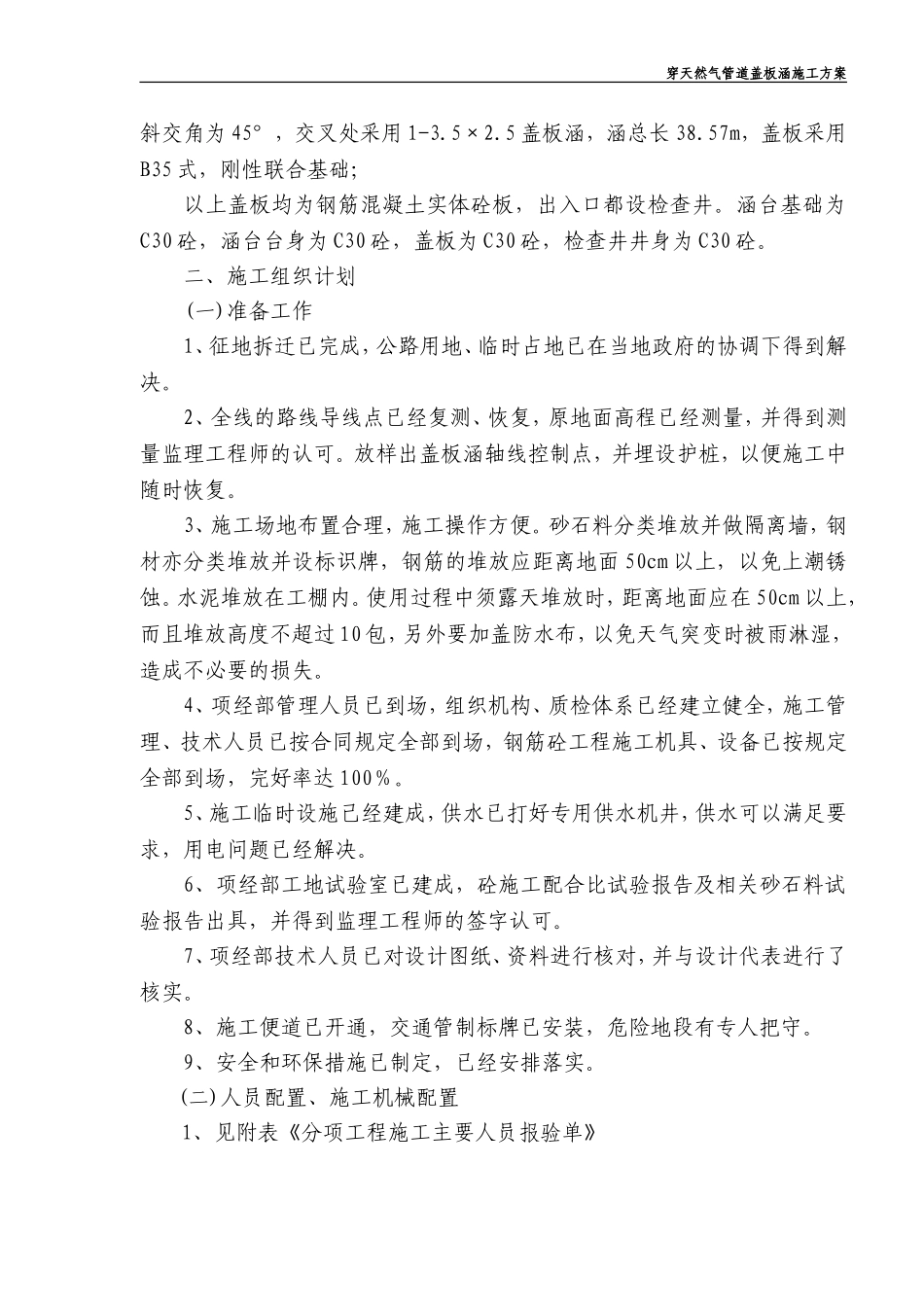

中铁六局山西太原铁建有限公司小纪汗煤运专线项目经理部二标段（DK13+300～DK26+920.57）天然气管道防护涵作业指导书编制：复核：审核：日期：中铁六局山西太原铁建有限公司小纪汗煤运专线项目经理部2012年4月穿天然气管道盖板涵施工方案穿天然气管道盖板涵施工方案一、工程概况本项目是连接陕西华电榆横煤电有限责公司小纪汗煤矿至液化厂既有车站的一条煤运专线铁路，位于陕西榆林市榆阳区、横山县交界处，从榆阳区小纪汗井田工业厂场引出，途径波罗滩、哈达汗至横山县张滩村，在榆横铁路液化厂站接轨，线路长度26.48km。铁路等级为工企Ⅰ级，正线为单线，由于线路位于鄂尔多斯盆地毛乌素沙漠地东南边缘地带，属风积沙堆积地形，地质结构不良，承载力较差，沙丘低洼水位较低，最浅处仅0.5m，故施工难度相对比较大。本标段起点桩号DK13+200，在DK13+850处设哈达汗会让站，经芹河乡地段附近，经西红墩村委会，上跨越榆补公路，设一座2-32m中桥，终点桩号为DK26+475.02，全长26.48km。本标段在DK16+910处需与苏榆输气管道（长庆）相交，管道外经1016mm，其轴线斜交角为30°，交叉处采用1-3×2.5m盖板涵，总涵长为,42.63m。盖板采用B35式，基础为刚性联合基础；在DK17+412需与榆二站至长北配气站输气管道相交，管道外经159mm，其轴线斜交角为10°，交叉处采用1-2.5×2.5m盖板防护涵，总涵长为,24.36m。盖板采用B23式，基础为刚性联合基础；在DK19+455处需与西干线（清管站至榆林天然气处理厂）输气管道相交，管道外径325mm，其轴线斜交角为35°，交叉处采用1-2.5×2.5盖板涵，涵总长69.02m，盖板采用B23式，刚性联合基础；在DK20+178需与靖边第二采气厂来气输气管道相交，管道外径660mm，其轴线斜交角为3°，交叉处采用1-3.5×2.5盖板涵，涵总长32.48m，盖板采用B35式，刚性联合基础；在DK20+978处需与陕京一线输气管道相交，管道外径660mm，其轴线斜交角为10°，交叉处采用1-3.5×2.5盖板涵，涵总长18.27m，盖板采用B35式，刚性联合基础；在DK21+497处需与陕京二线输气管道相交，管道外径1016mm，其轴线穿天然气管道盖板涵施工方案斜交角为45°，交叉处采用1-3.5×2.5盖板涵，涵总长38.57m，盖板采用B35式，刚性联合基础；以上盖板均为钢筋混凝土实体砼板，出入口都设检查井。涵台基础为C30砼，涵台台身为C30砼，盖板为C30砼，检查井井身为C30砼。二、施工组织计划(一)准备工作1、征地拆迁已完成，公路用地、临时占地已在当地政府的协调下得到解决。2、全线的路线导线点已经复测、恢复，原地面高程已经测量，并得到测量监理工程师的认可。放样出盖板涵轴线控制点，并埋设护桩，以便施工中随时恢复。3、施工场地布置合理，施工操作方便。砂石料分类堆放并做隔离墙，钢材亦分类堆放并设标识牌，钢筋的堆放应距离地面50cm以上，以免上潮锈蚀。水泥堆放在工棚内。使用过程中须露天堆放时，距离地面应在50cm以上，而且堆放高度不超过10包，另外要加盖防水布，以免天气突变时被雨淋湿，造成不必要的损失。4、项经部管理人员已到场，组织机构、质检体系已经建立健全，施工管理、技术人员已按合同规定全部到场，钢筋砼工程施工机具、设备已按规定全部到场，完好率达100％。5、施工临时设施己经建成，供水已打好专用供水机井，供水可以满足要求，用电问题已经解决。6、项经部工地试验室已建成，砼施工配合比试验报告及相关砂石料试验报告出具，并得到监理工程师的签字认可。7、项经部技术人员已对设计图纸、资料进行核对，并与设计代表进行了核实。8、施工便道已开通，交通管制标牌已安装，危险地段有专人把守。9、安全和环保措施已制定，已经安排落实。(二)人员配置、施工机械配置1、见附表《分项工程施工主要人员报验单》穿天然气管道盖板涵施工方案2、见附表《进场设备报验单》(三)施工工期安排①施工进度计划：开工时间：4月15日完工时间：6月15日②工期保证措施：a、项经部工程技术部首先进行技术交底，组织技术人员熟悉图纸，熟悉技术规范；b、规范施工方法，安排好施工程序，合理施工。力争做到流水作业、达到不窝工、小返工，工程达到一次合格：c、应用新技术、选用先进设备，加大技术...
